Презентация, доклад по технологии Строгание и сверление заготовок из древесины (5 класс)
Содержание
- 1. Презентация по технологии Строгание и сверление заготовок из древесины (5 класс)
- 2. Строгание Строгание заготовок из древесины применяют для того,
- 3. Шерхебельа – общий вид 1 – колодка 2 –
- 4. Рубанока – общий вид 1 – колодка 2 –
- 5. нож шерхебеля нож рубанкаширезаточено по прямой линии Инструменты для строгания
- 6. Рубанок с металлической колодкой а – общий вид1
- 7. Рабочая поза при строгании
- 8. 1. ПРАВИЛЬНО 2. НЕПРАВИЛЬНОНаправление
- 9. Проверяют линейкой, прикладывая ее в различных положениях
- 10. Правила безопасной работы
- 11. Сверление Если в заготовке из древесины необходимо сделать
- 12. Сверлаа – спиральное с направляющим центромб –
- 13. Коловорот (а) ручная дрель (б)1 – сверло2

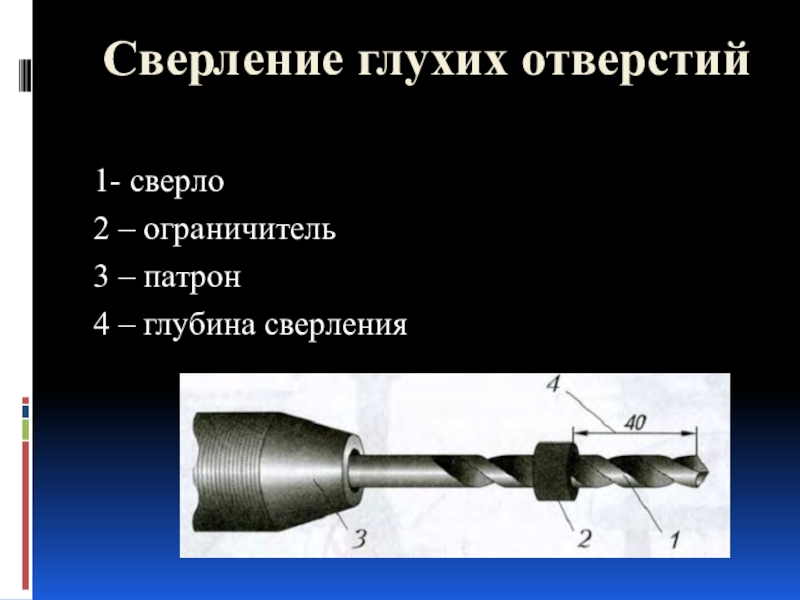

- 14. 1- сверло2 – ограничитель3 – патрон4 – глубина сверленияСверление глухих отверстий
- 15. Приспособление для закрепления заготовок. Струбцина
- 16. Правила безопасной работы
Строгание Строгание заготовок из древесины применяют для того, чтобы придать будущей детали форму и размеры, указанные в чертеже
Слайд 2Строгание
Строгание заготовок из древесины применяют для того, чтобы придать будущей детали
форму и размеры, указанные в чертеже

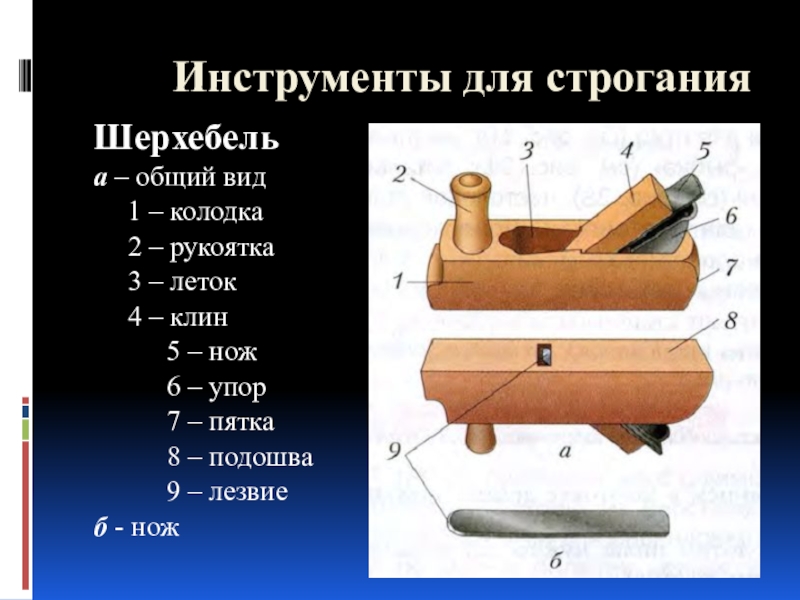

Слайд 3Шерхебель
а – общий вид
1 – колодка
2 – рукоятка
3 – леток
4 –
клин
5 – нож
6 – упор
7 – пятка
8 – подошва
9 – лезвие
б - нож
5 – нож
6 – упор
7 – пятка
8 – подошва
9 – лезвие
б - нож
Инструменты для строгания

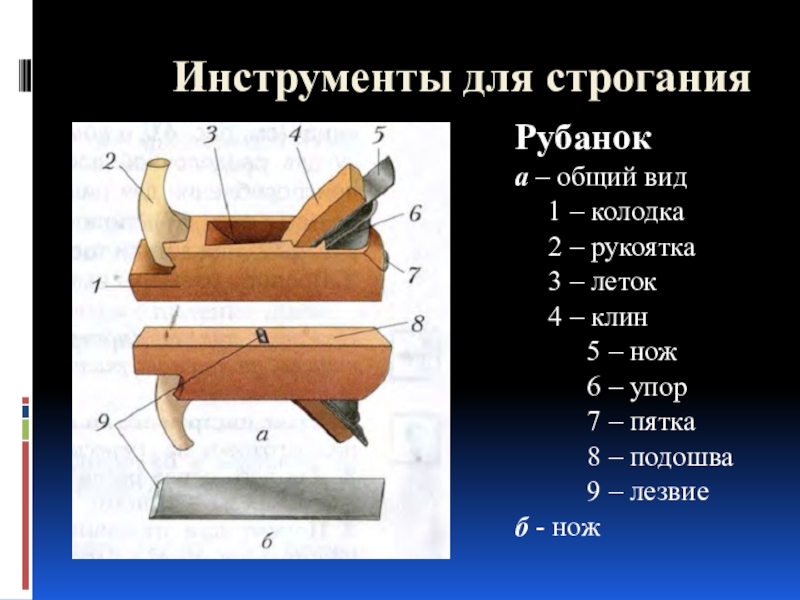

Слайд 4Рубанок
а – общий вид
1 – колодка
2 – рукоятка
3 – леток
4 –
клин
5 – нож
6 – упор
7 – пятка
8 – подошва
9 – лезвие
б - нож
5 – нож
6 – упор
7 – пятка
8 – подошва
9 – лезвие
б - нож
Инструменты для строгания
Слайд 6Рубанок с металлической колодкой
а – общий вид
1 – колодка
2 – рукоятка
3
– регулировочные
винты
4 – нож
5 –стружколоматель
6 – зажимной винт
7 – винт
8 – ручка
б - нож
винты
4 – нож
5 –стружколоматель
6 – зажимной винт
7 – винт
8 – ручка
б - нож
Инструменты для строгания
Слайд 81. ПРАВИЛЬНО 2. НЕПРАВИЛЬНО
Направление волокон должно совпадать с
направлением движения рубанка при строгании
При строгании против волокон лезвие ножа будет постоянно цеплять древесину, образуя множество сколов
При строгании против волокон лезвие ножа будет постоянно цеплять древесину, образуя множество сколов
Процесс строгания

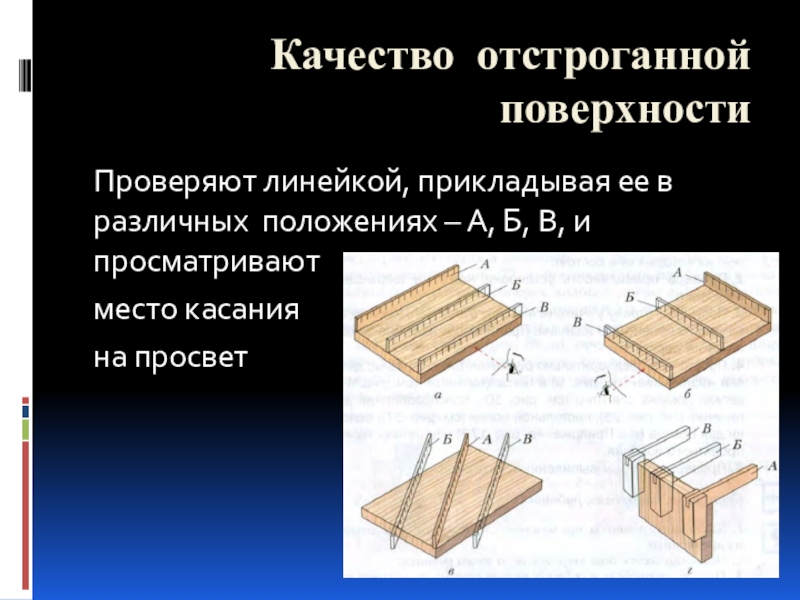

Слайд 9Проверяют линейкой, прикладывая ее в различных положениях – А, Б, В,
и просматривают
место касания
на просвет
место касания
на просвет
Качество отстроганной поверхности
Слайд 11Сверление
Если в заготовке из древесины необходимо сделать отверстие, то их сверлят.
Отверстия
могут быть сквозными и несквозными (глухими)

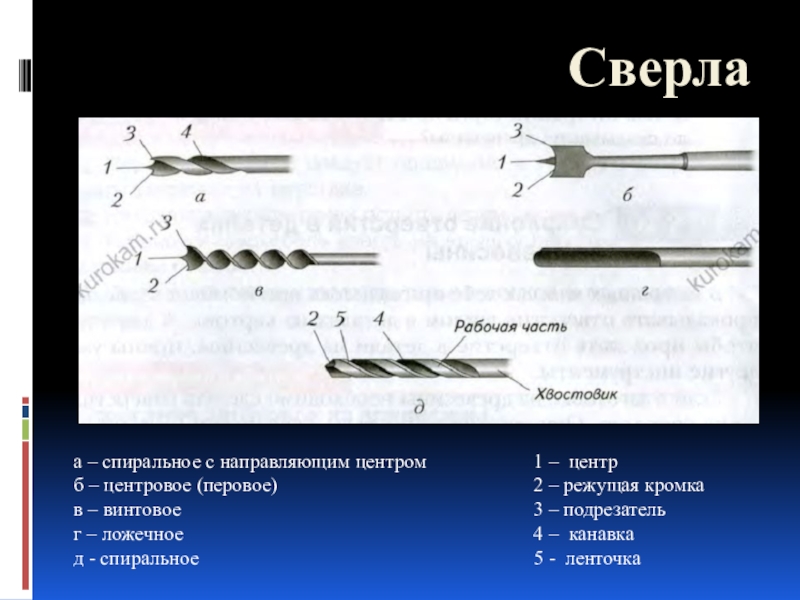

Слайд 12Сверла
а – спиральное с направляющим центром
б – центровое (перовое)
в – винтовое
г
– ложечное
д - спиральное
д - спиральное
1 – центр
2 – режущая кромка
3 – подрезатель
4 – канавка
5 - ленточка
Слайд 13Коловорот (а) ручная дрель (б)
1 – сверло
2 – патрон
3 – рукоятка
вращения
4 – упор
5 – ручка
6 – зубчатые колеса
4 – упор
5 – ручка
6 – зубчатые колеса
Ручные инструменты для сверления
