Строгание древесины.
Разновидности рубанков и их применение. Профессия – столяр. (Дополнительная информация)
5-7 классы

Учитель технологии Селиверстов Ю.И. Заслуженный учитель РФ



Москва
2014

и двойной рубанок, фуганок и полуфуганок.
Для плоского и профильного строгания применяют целый ряд разновидностей стругов, предназначенные для создания различных профилей на заготовках.

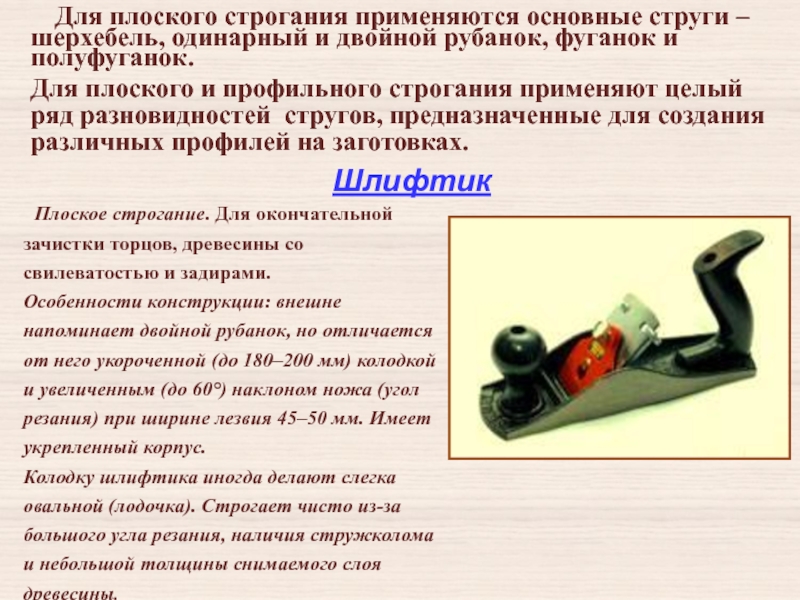

Шлифтик

Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами. Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.  Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины.

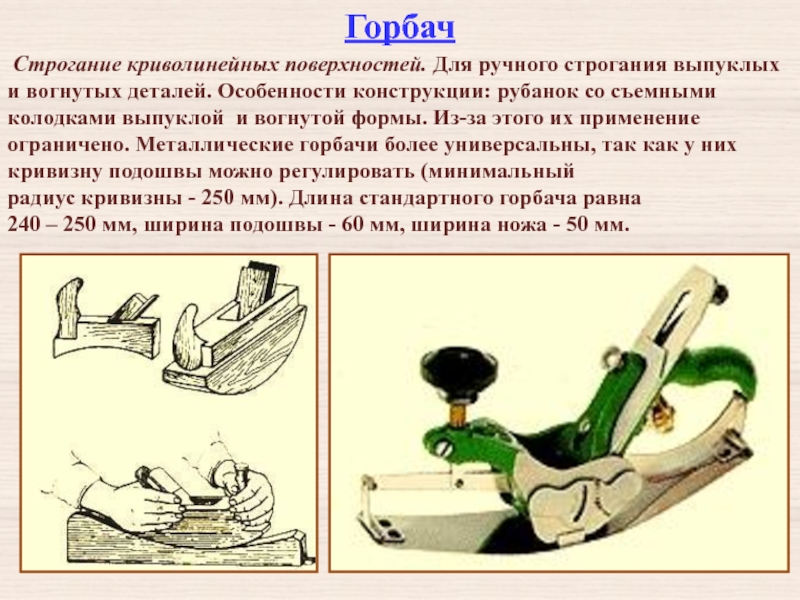

Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны - 250 мм). Длина стандартного горбача равна 240 – 250 мм, ширина подошвы - 60 мм, ширина ножа - 50 мм.

очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево). Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень тонкую (шириной 0,8…1мм) стружку.
В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

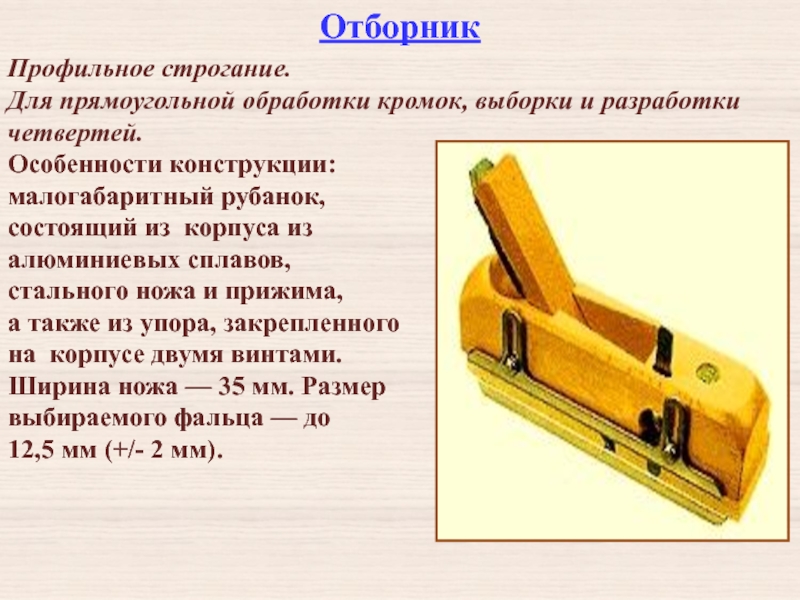

Для прямоугольной обработки кромок, выборки и разработки четвертей. Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).

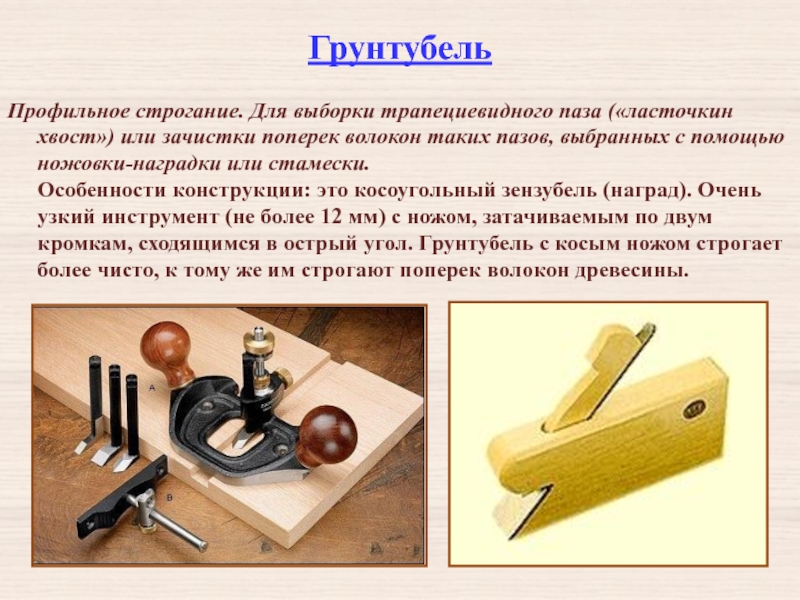

зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески. Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.

конструкции: нож зензубеля по форме похож на лопатку, ширина нижней (режущей) части составляет 18–30 мм. Лезвие в зависимости от расположения ножа в колодке бывает прямым или косым. У ножа с косым лезвием более длинную боковую кромку также делают режущей, угол заточки увеличивается до 75 – 80°. Есть как одинарные, так и двойные ножи. Габаритные размеры колодки зензубеля 240х20х80 мм при длине ножа 210 – 220 мм. Благодаря отверстию сбоку колодки свободно выходит стружка.

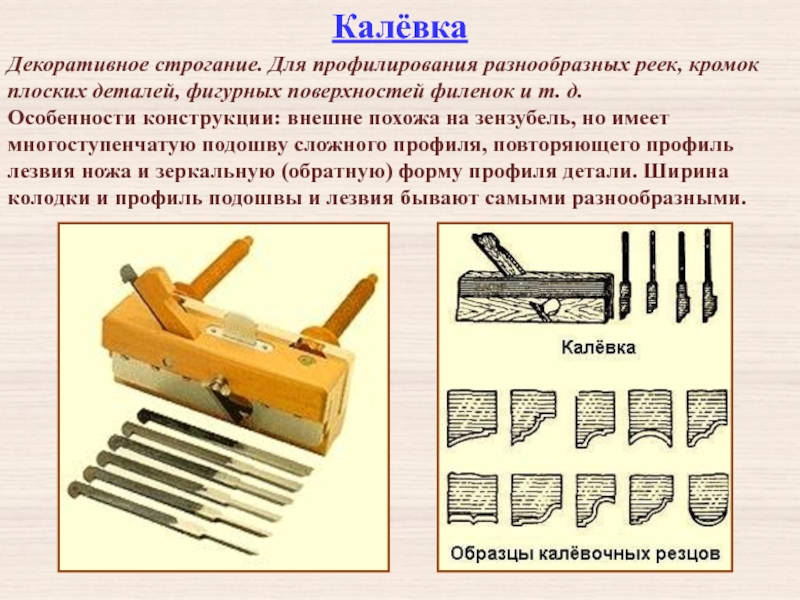

филенок и т. д. Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.

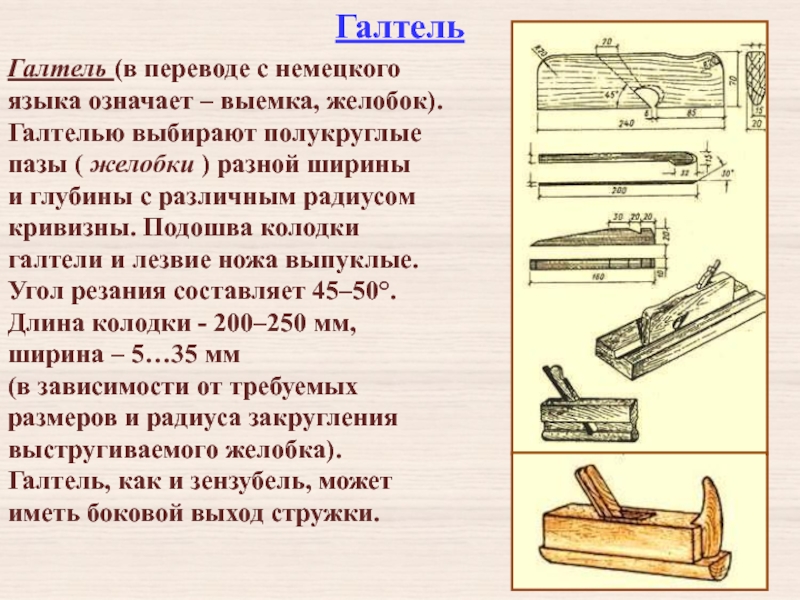

языка означает – выемка, желобок). Галтелью выбирают полукруглые пазы ( желобки ) разной ширины и глубины с различным радиусом кривизны. Подошва колодки галтели и лезвие ножа выпуклые. Угол резания составляет 45–50°. Длина колодки - 200–250 мм, ширина – 5…35 мм (в зависимости от требуемых размеров и радиуса закругления выстругиваемого желобка). Галтель, как и зензубель, может иметь боковой выход стружки.

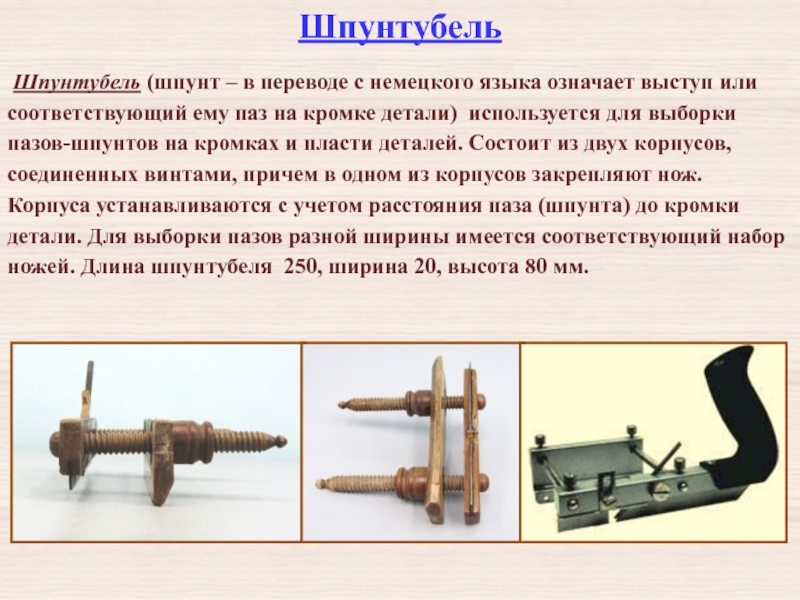

или соответствующий ему паз на кромке детали) используется для выборки пазов-шпунтов на кромках и пласти деталей. Состоит из двух корпусов, соединенных винтами, причем в одном из корпусов закрепляют нож. Корпуса устанавливаются с учетом расстояния паза (шпунта) до кромки детали. Для выборки пазов разной ширины имеется соответствующий набор ножей. Длина шпунтубеля 250, ширина 20, высота 80 мм.

и изготовлению изделий из него. Профессия СТОЛЯР - одна из древнейших профессий в мире, а обработка дерева - одно из первых ремесел, которым овладевал человек. Наиболее древним образцам мебели, сохранившимся еще со времен Древнего Египта и Месопотамии, несколько тысяч лет. Изображения различных производств предметов встречаются впервые на древнеегипетских памятниках, относящихся к Новому царству. Присутствуют изображения столяров, писцов, живописцев, камнетесов, колесничников, башмачников, а также изображения ремесленных инструментов. Сложнее и совершеннее остальных были плотничьи и столярные инструменты. Они включали в себя различного вида топоры, круглые, плоские и остроконечные долота, большие и малые пилы, линейка, угольник, отвес, разновеликие резцы, небольшие клещи и других мелкие инструменты. На протяжении тысячелетий развивалось столярное мастерство. В работе мебельщиков отражалась материальная культура времени, проявлялись производительные силы общества. Русь издревле славилась мастерами-столярами и декоративным убранством жилищ, как ажурной резьбой на фасадах построек, так и многочисленными украшениями на предметах мебели. Специалисты, которые работали с древесиной, всегда были в почете. Шло время, жизнь вносила определенные изменения и коррективы в столярное дело, начали применяться новые технологии. Постепенно распространилось индивидуальное жилищное строительство, вырос спрос на прочные, оригинальные и высококачественные столярные изделия, а труд столяра стал более творческим, ответственным.

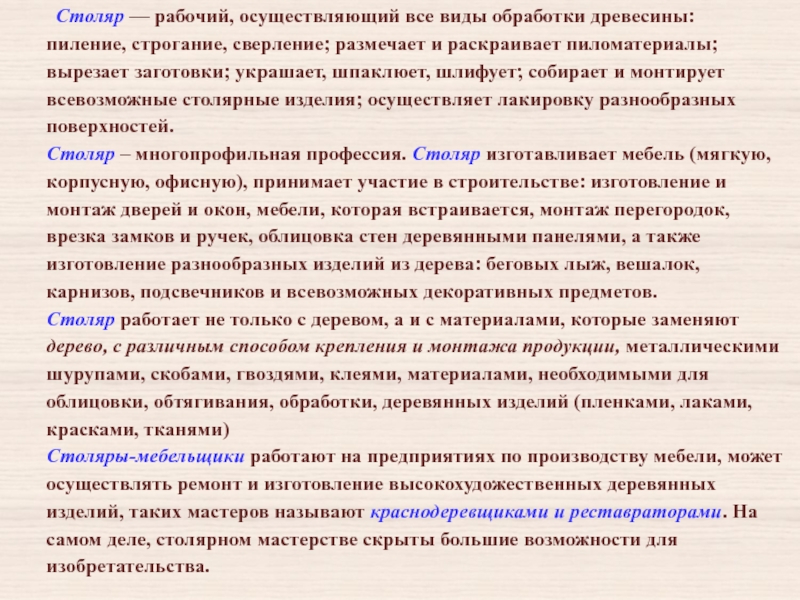

пиление, строгание, сверление; размечает и раскраивает пиломатериалы; вырезает заготовки; украшает, шпаклюет, шлифует; собирает и монтирует всевозможные столярные изделия; осуществляет лакировку разнообразных поверхностей. Столяр – многопрофильная профессия. Столяр изготавливает мебель (мягкую, корпусную, офисную), принимает участие в строительстве: изготовление и монтаж дверей и окон, мебели, которая встраивается, монтаж перегородок, врезка замков и ручек, облицовка стен деревянными панелями, а также изготовление разнообразных изделий из дерева: беговых лыж, вешалок, карнизов, подсвечников и всевозможных декоративных предметов. Столяр работает не только с деревом, а и с материалами, которые заменяют дерево, с различным способом крепления и монтажа продукции, металлическими шурупами, скобами, гвоздями, клеями, материалами, необходимыми для облицовки, обтягивания, обработки, деревянных изделий (пленками, лаками, красками, тканями) Столяры-мебельщики работают на предприятиях по производству мебели, может осуществлять ремонт и изготовление высокохудожественных деревянных изделий, таких мастеров называют краснодеревщиками и реставраторами. На самом деле, столярном мастерстве скрыты большие возможности для изобретательства.

практики человек начинает хорошо чувствовать дерево, соразмерять силу и направление движения инструмента с твердостью древесины и направление ее волокон. Столяр должен хорошо владеть инструментами и аккуратно с ними обращаться. Эта работа требует хорошей физической формы, отличного глазомера и некоторых теоретических знаний о породах дерева и способе их обработки. Профессия столяра способствует развитию эстетического вкуса, воображения и мышления. Издавна эта профессия пользуется высоким престижем
ГДЕ ПОЛУЧИТЬ ПРОФЕССИЮ. Азы этой специальности обучающиеся получают на уроках технологии в школьных учебных мастерски. Чтобы закрепить свои навыки ещё и свидетельством об окончании специального учебного заведения, можно поступить в строительные колледжи №30 и №41.
