Слайд 1
Шиповые столярные соединенияВиды шиповых соединений и их основные элементы: а – угловое концевое; б – угловое серединное;
Текст слайда:

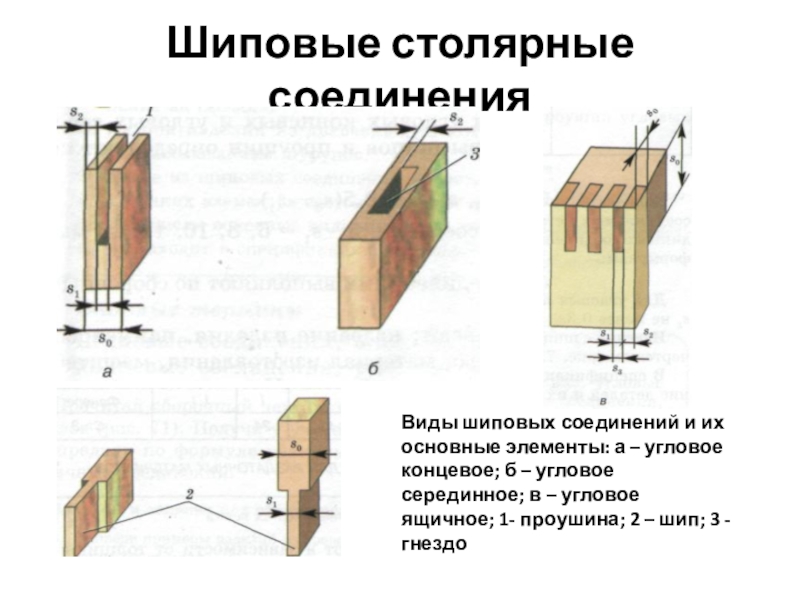

Шиповые столярные соединения

Виды шиповых соединений и их основные элементы: а – угловое концевое; б – угловое серединное; в – угловое ящичное; 1- проушина; 2 – шип; 3 - гнездо


Слайд 2
Последовательность изготовления шипового соединенияа – поперечная разметка; б – продольная разметка; в – пометка удаляемых частей заготовки;
Текст слайда:

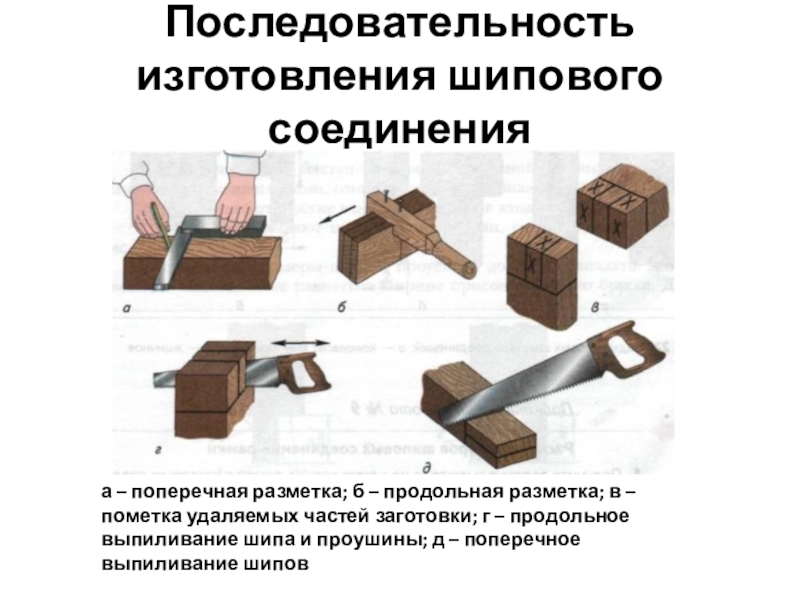

Последовательность изготовления шипового соединения

а – поперечная разметка; б – продольная разметка; в – пометка удаляемых частей заготовки; г – продольное выпиливание шипа и проушины; д – поперечное выпиливание шипов


Слайд 3
Пилы для выпиливания шиповых соединенийа – лучковая; б – ножовка широкая; в – ножовка узкая; г –
Текст слайда:

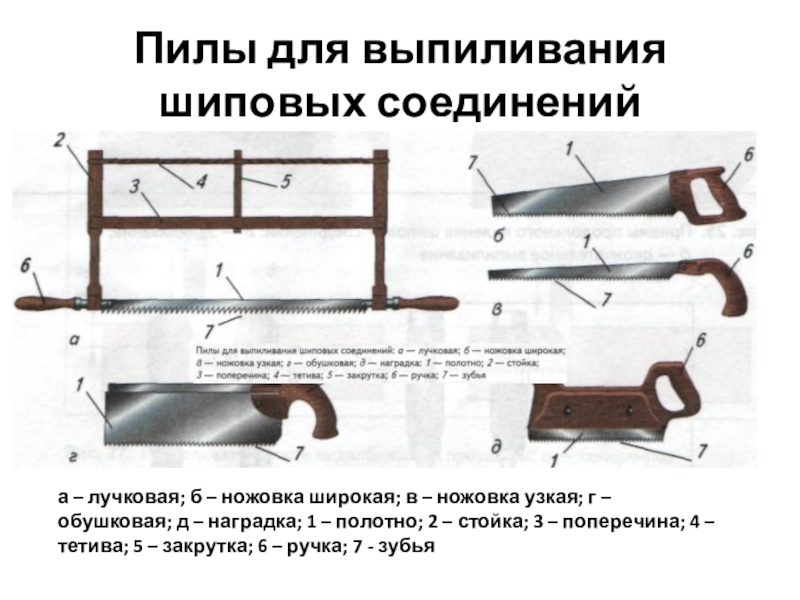

Пилы для выпиливания шиповых соединений

а – лучковая; б – ножовка широкая; в – ножовка узкая; г – обушковая; д – наградка; 1 – полотно; 2 – стойка; 3 – поперечина; 4 – тетива; 5 – закрутка; 6 – ручка; 7 - зубья


Слайд 4
Приемы продольного пиления шипового соединенияа – запиливание; б – окончательное запиливание
Текст слайда:

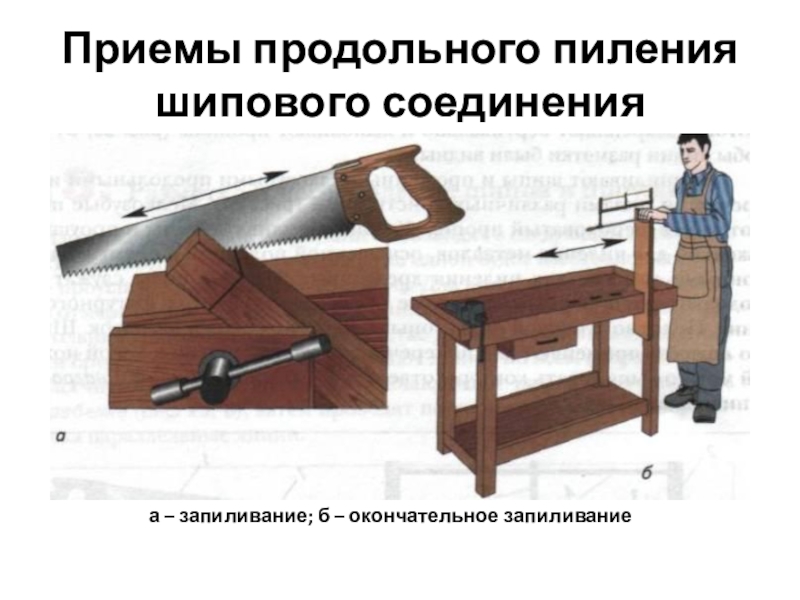

Приемы продольного пиления шипового соединения

а – запиливание; б – окончательное запиливание


Слайд 5
Инструменты для выдалбливания проушина – долото; б - стамеска
Текст слайда:

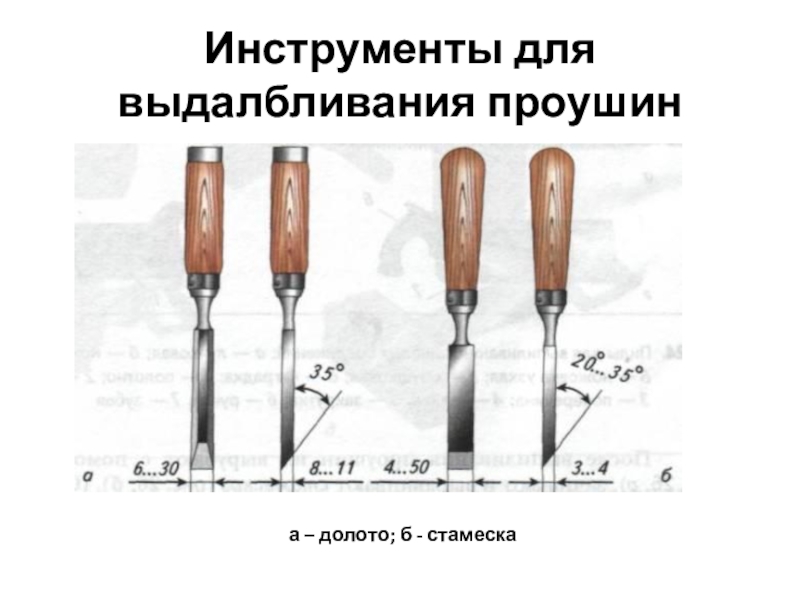

Инструменты для выдалбливания проушин

а – долото; б - стамеска


Слайд 6
Последовательность выдалбливания проушинА – поперечное надрубание дна; б- наклонное вырубание; в – углубление дна; г – долбление
Текст слайда:

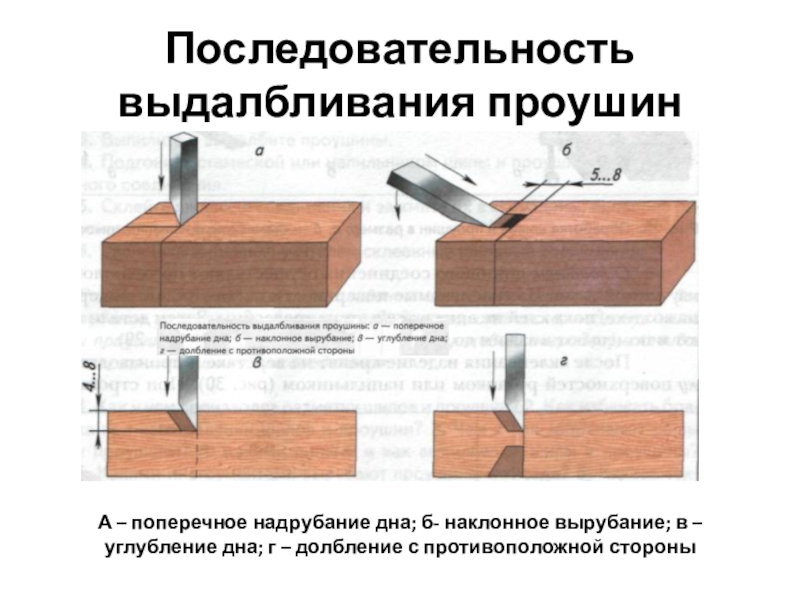

Последовательность выдалбливания проушин

А – поперечное надрубание дна; б- наклонное вырубание; в – углубление дна; г – долбление с противоположной стороны


Слайд 7
Крепление и зачистка изделия после склеиванияа – по пласти; б – по кромкамЗажим шипового соединения при склеивания
Текст слайда:

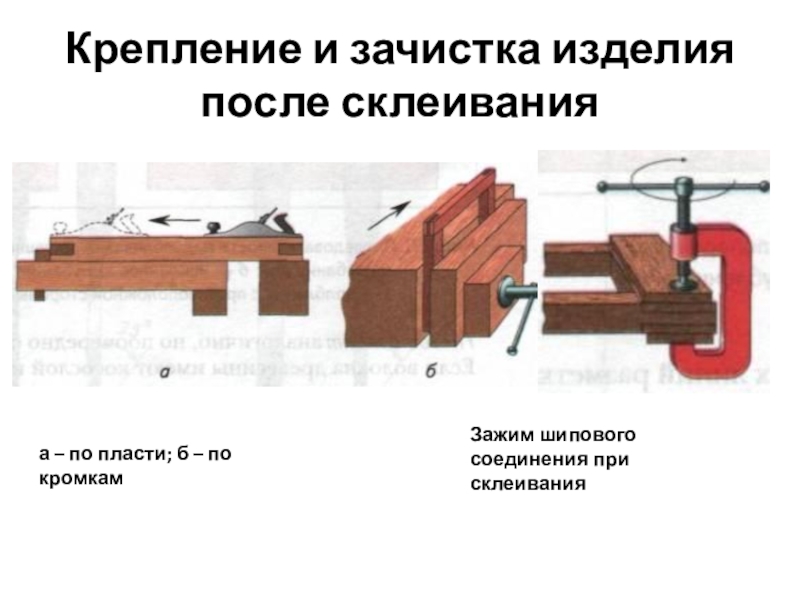

Крепление и зачистка изделия после склеивания

а – по пласти; б – по кромкам

Зажим шипового соединения при склеивания


Слайд 8
Обработка шипов и проушин в размера,б – стамеской; в - напильником
Текст слайда:

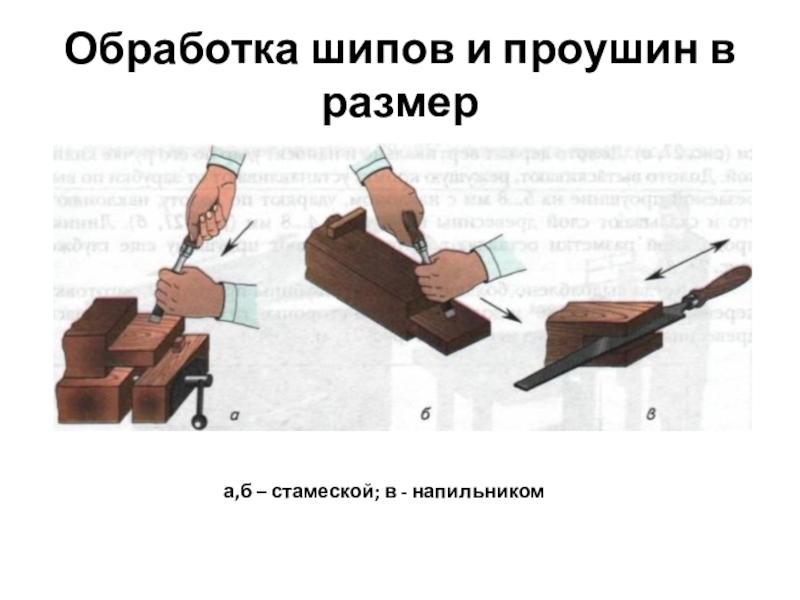

Обработка шипов и проушин в размер

а,б – стамеской; в - напильником


Слайд 9

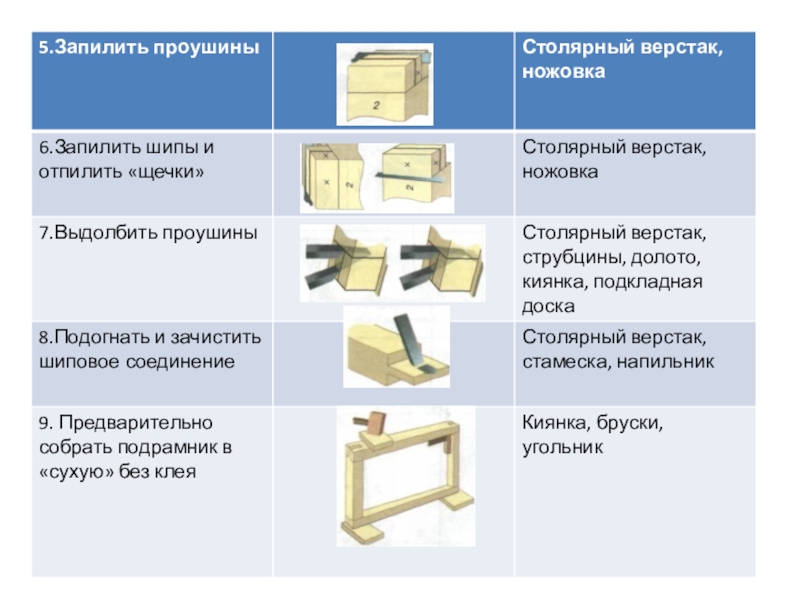

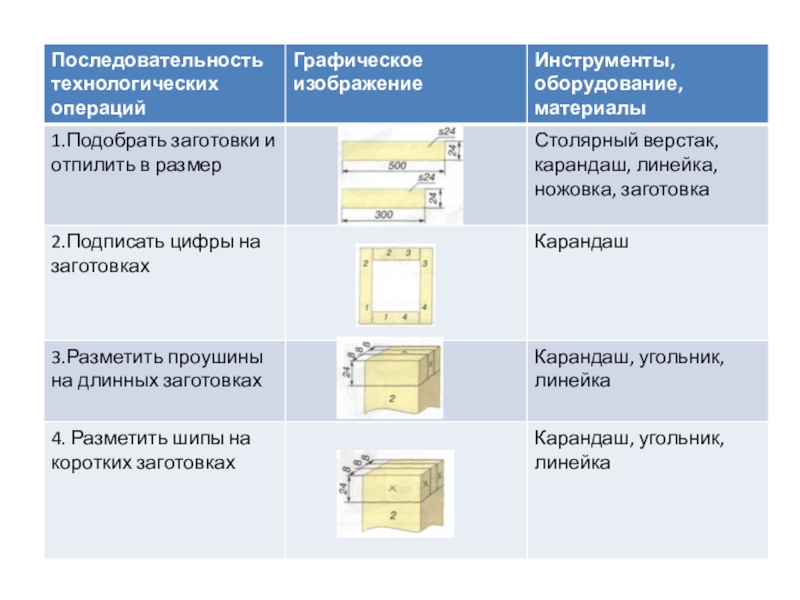

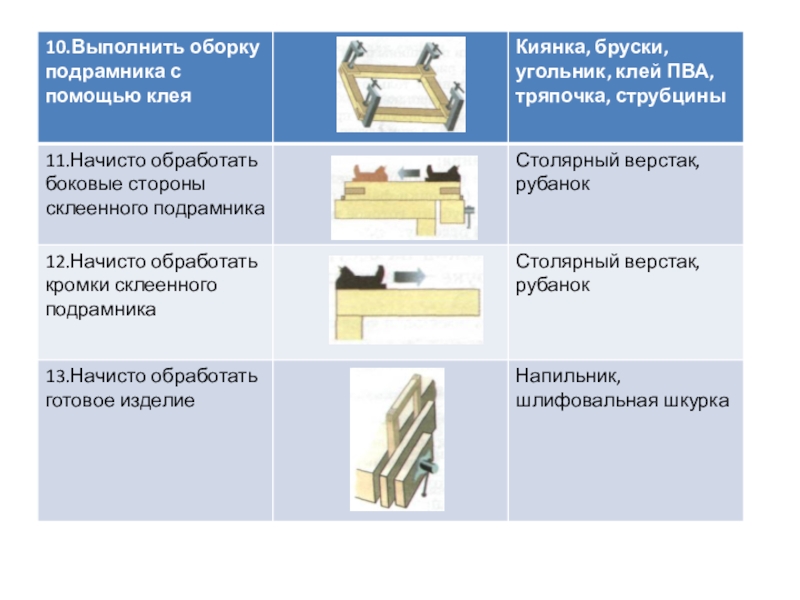

Технологическая карта изготовления подрамника для картины с помощью вязки прямым сквозным шипом
Текст слайда:

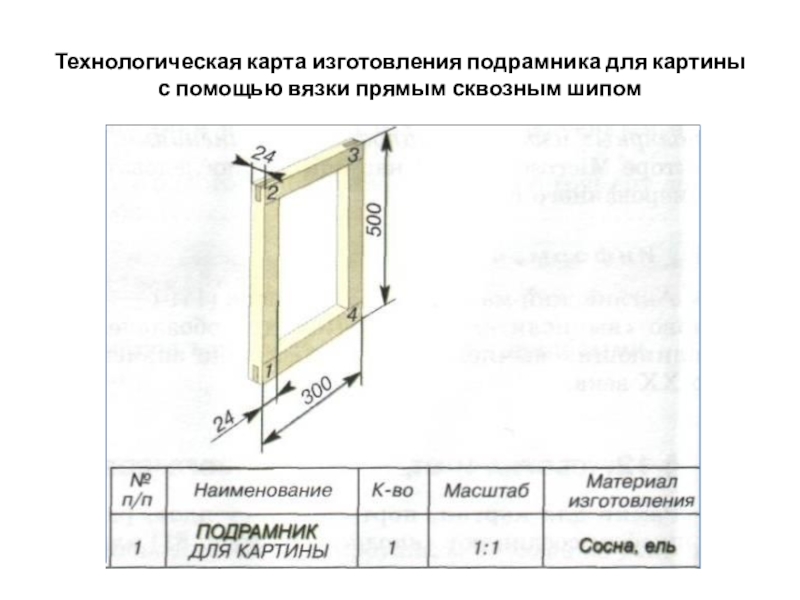

Технологическая карта изготовления подрамника для картины с помощью вязки прямым сквозным шипом
