Презентация, доклад по технологии Шахматы

Петров М. В.

Наше любимое
занятие- настольные игры: шашки, лото,
шахматы. Но больше всего нам нравится играть в шахматы.
В этом году мы решили провести
общешкольный шахматный турнир. Конечно шахматы в школе есть, но они
маленькие и зрителям за игрой трудно
следить. Поэтому мы решили сделать
шахматы большого размера.

игра шахматы

магазин
Дорого маленькие

Изготовить
Не дорого Нужный размер

Задача
Спроектировать и изготовить настольную игру шахматы из древесины, украшенную резьбой по дереву, покрытую морилкой и лаком, большого размера.

арабского мат- умер). Игра богата элементами спортивной борьбы, научного мышления и художественного творчества. Игра в шахматы происходит на квадратной доске, состоящей из 64-х полей, окрашенных попеременно в светлый и темный тона. Каждый из игроков имеет по 8 главных фигур (король, ферзь, 2 ладьи, 2коня, 2 слона), и по 8 пешек. Ходы делаются поочередно; цель игры состоит в том, чтобы дать мат неприятельскому королю. Если у одной из стороны нет ни одного возможного хода и король при этом не находится под шахом, то партия считается оконченной в ничью.
Шахматы зародились на Востоке по- видимому в Индии в глубокой древности.
Сначала игра была медлительной, фигуры были в основном малоподвижными. По мере продвижения игры на Запад, шахматы претерпели изменения. Со временем слон и ферзь приобрели дальнобойность, пешки с начального положения стали передвигаться не только на одно, но и на 2 поля вперед, и была введена рокировка.
В Западную Европу шахматы проникли в 8-9 веках после завоевания арабами Пиренейского полуострова. К этому времени относят начало

изучения шахмат; об этом свидетельствуют рукописи, где приводятся интересные партии и мансубы (задачи). Подлинное изучение шахмат было начато в Европе в эпоху возрождения, когда они стали распространяться среди различных общественных слоев. Центрами шахматной жизни в городах Европы 18- 19 веков были кофейни, а позднее шахматные клубы.

доска

формы доски

Технология изготовления
Хранение фигур
Прочность конструкции

ВЫВОД:
Традиционная квадратная форма доски является наиболее приемлемым вариантом, так как проста в изготовлении, имеет прочную конструкцию, удобно хранить фигуры

критерии

являются наиболее
предпочтительным
вариантом, так как их
Изготовление занимает меньше
труда и времени, материал более
доступен

ВЫВОД:

критерии

Точеные на СТД

Выпиленные из
фанеры

резьбой, прочна

Доступен, легко обрабатывается, не прочен

Не доступен, трудоемок

Требования

Технологичность Текстура Наличие

+++ - + - - - +
липа береза сосна

ВЫВОД: Из предложенных вариантов наиболее подходит древесина липы, так как она имеется в наличии, хорошо обрабатывается резьбой по дереву, имеет однородную текстуру

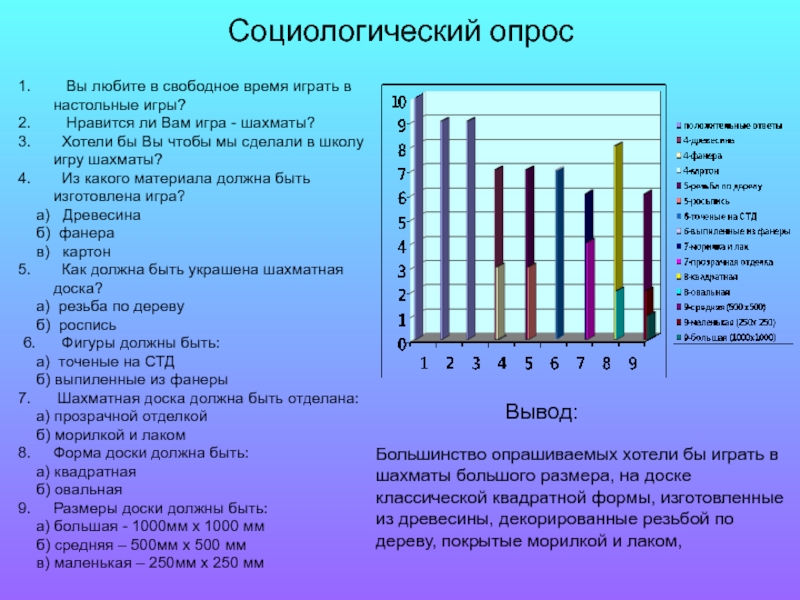

игры?
Нравится ли Вам игра - шахматы?
Хотели бы Вы чтобы мы сделали в школу игру шахматы?
Из какого материала должна быть изготовлена игра?
а) Древесина
б) фанера
в) картон
Как должна быть украшена шахматная доска?
а) резьба по дереву
б) роспись
6. Фигуры должны быть:
а) точеные на СТД
б) выпиленные из фанеры
Шахматная доска должна быть отделана:
а) прозрачной отделкой
б) морилкой и лаком
Форма доски должна быть:
а) квадратная
б) овальная
Размеры доски должны быть:
а) большая - 1000мм х 1000 мм
б) средняя – 500мм х 500 мм
в) маленькая – 250мм х 250 мм

Вывод:

Большинство опрашиваемых хотели бы играть в
шахматы большого размера, на доске
классической квадратной формы, изготовленные
из древесины, декорированные резьбой по
дереву, покрытые морилкой и лаком,

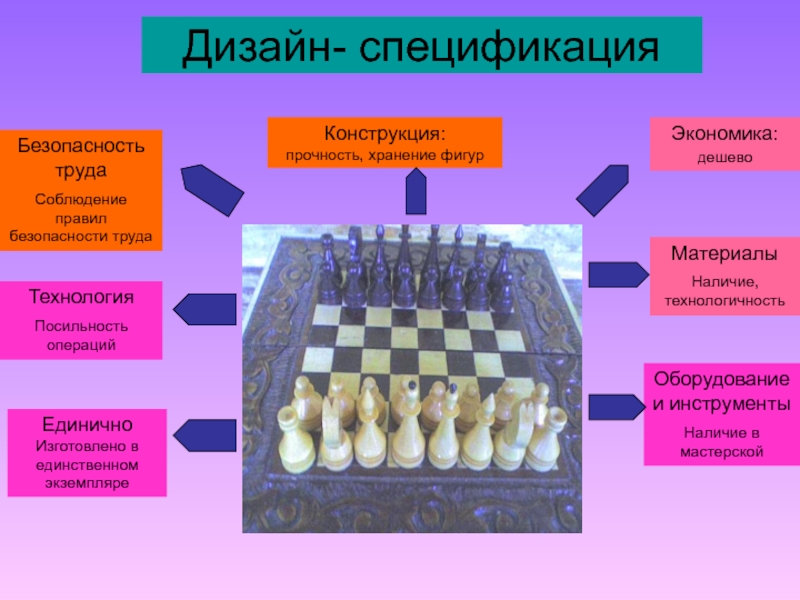

Материалы
Наличие, технологичность

Оборудование и инструменты
Наличие в мастерской

Технология
Посильность операций

Безопасность труда
Соблюдение правил безопасности труда

Единично
Изготовлено в единственном экземпляре

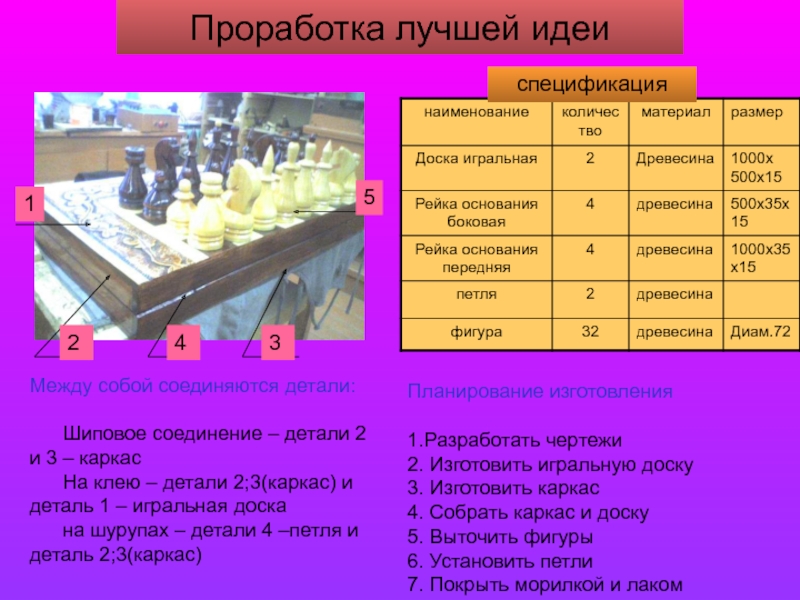

детали 2 и 3 – каркас
На клею – детали 2;3(каркас) и деталь 1 – игральная доска
на шурупах – детали 4 –петля и деталь 2;3(каркас)

спецификация

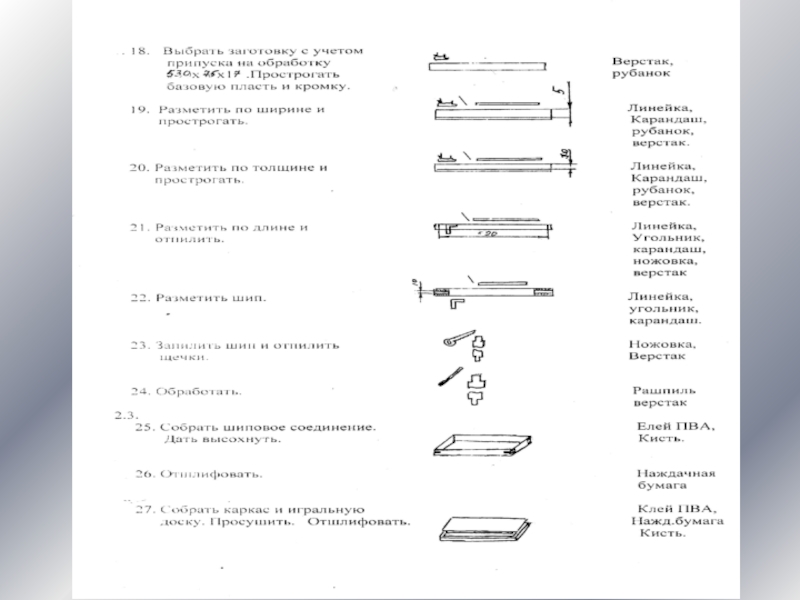

Планирование изготовления

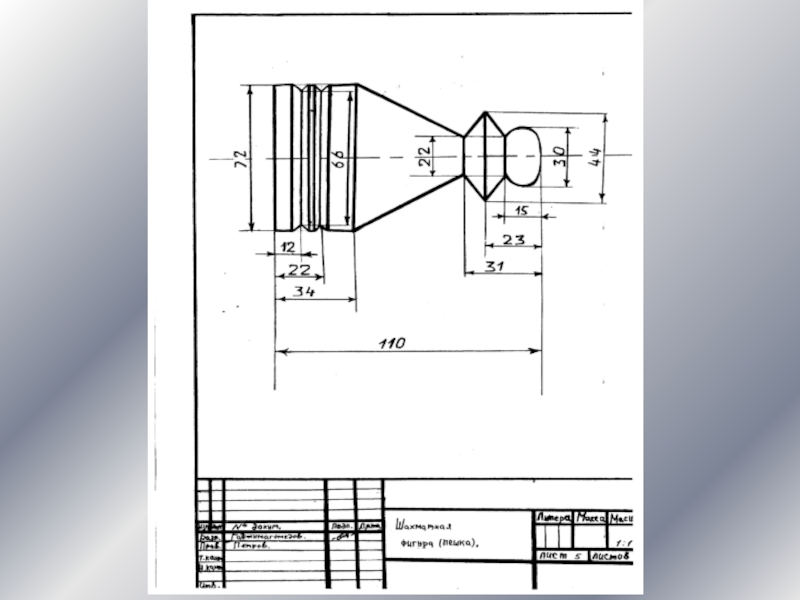

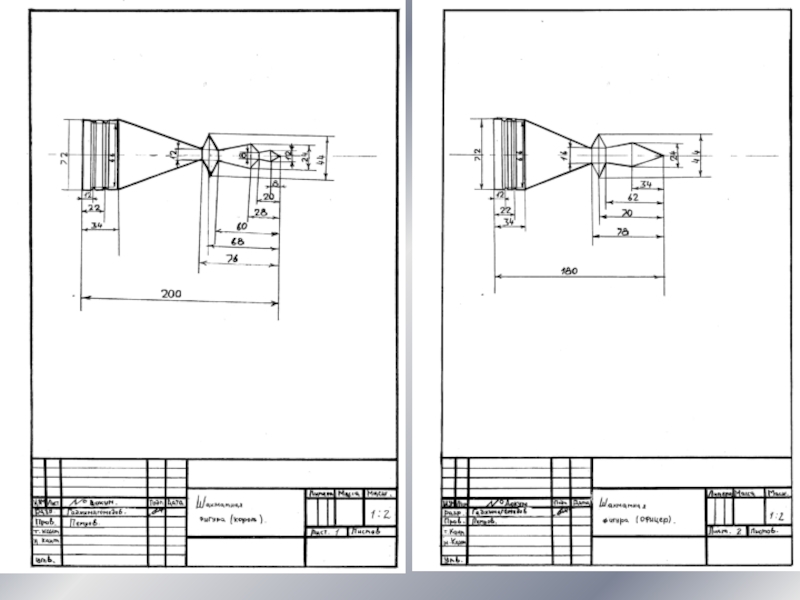

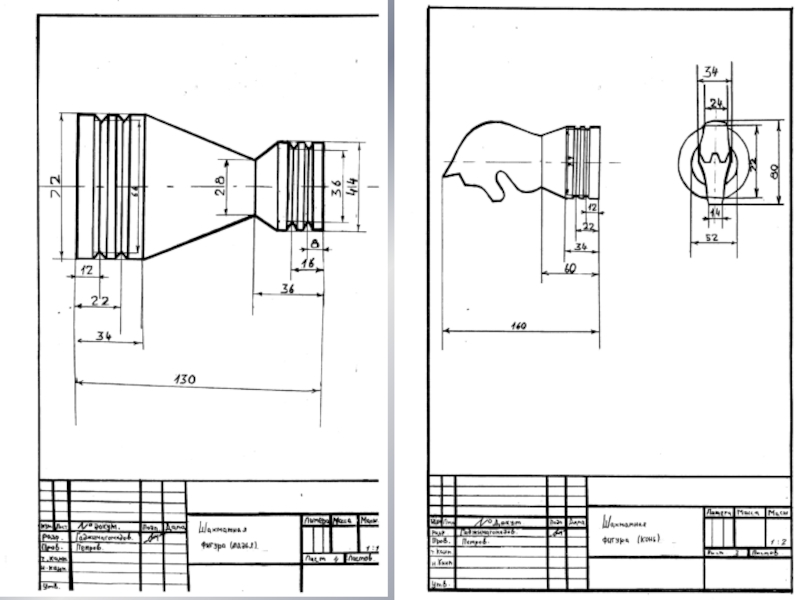

1.Разработать чертежи
2. Изготовить игральную доску
3. Изготовить каркас
4. Собрать каркас и доску
5. Выточить фигуры
6. Установить петли
7. Покрыть морилкой и лаком

и высохшие, вредного воздействия
На окружающую среду не оказывают. Но во
Время работы с морилкой и лаком необходимо
Соблюдать меры предосторожности, т.к. они
Содержат отравляющие вещества вредные для
Здоровья людей.

Не нюхать лак и морилку.
Не работать с лаком вблизи нагревательных приборов
Хорошо проветривать помещение
При выполнении резьбы, соблюдать правила безопасности: не резать в направлении руки, не класть резец на край верстака.
Соблюдать безопасность труда при работе столярными инструментами

Экономический расчет

Для изготовления игральной доски и шахматных фигур потребовалось 0,005 куб. м. пиломатериала (липа). 1куб.м. липы стоит 2500руб. Стоимость пиломатериала составляет 12,5руб.
Для покрытия фигур и доски израсходовано 500гр. морилки и 500гр. Лака. Стоимость морилки составляет 76руб. Стоимость лака-80руб. Общая стоимость материалов составляет 168,5 руб.
Стоимость затраченной эл. Энергии составляет 50руб.
Оплата труда столяра 365руб.
Себестоимость шахмат составляет 533,5 р.

Эстетическое обоснование
Шахматы имеют красивый внешний вид. Такими шахматами приятно играть, они настраивают на серьёзный ход игры.

Экологическое обоснование

Техника безопасности

любить
Пешки, кони, короли
Только правильно ходи

ЮМ

cамооценка
Цель достигнута. Шахматы изготовлены своими руками, имеют красивый внешний вид. Все операции посильны, материалы доступны. Шахматы имеют большой размер, что позволяет зрителям следить за ходом игры.

Литература:
А. Е.Карпов, Е. Я. Гик Шахматные сюжеты
М. : Знание 1991
Ежи Гижицки С шахматами через века
и страны
