Презентация, доклад по технологии Рубка металла

Во время рубки с помощью зубила и слесарного молотка с заготовки удаляют слои металла или разрубают заготовку.Рубка производится в тисках или на плите.

Слайд 1Рубка металла
Разработала учитель технологии
МАОУ СОШ №29 г.Калининграда
АРЧАКОВА ОКСАНА ПЕТРОВНА

Рубка металлаРазработала учитель технологииМАОУ СОШ №29 г.КалининградаАРЧАКОВА ОКСАНА ПЕТРОВНА

Слайд 2Во время рубки с помощью зубила и слесарного молотка с заготовки

удаляют слои металла или разрубают заготовку.Рубка производится в тисках или на плите.


Во время рубки с помощью зубила и слесарного молотка с заготовки удаляют слои металла или разрубают заготовку.Рубка

Слайд 3Слесарное зубило
Ударная часть
Средняя часть
Рабочая часть

Слесарное зубилоУдарная частьСредняя частьРабочая часть

Слайд 4Геометрия рабочей части
Угол заточки для стали,чугуна-60-70 градусов,для мягких материалов(медь,латунь)-45 градусов,для алюминиевых

сплавов-35 градусов.
Геометрия рабочей частиУгол заточки для стали,чугуна-60-70 градусов,для мягких материалов(медь,латунь)-45 градусов,для алюминиевых сплавов-35 градусов.

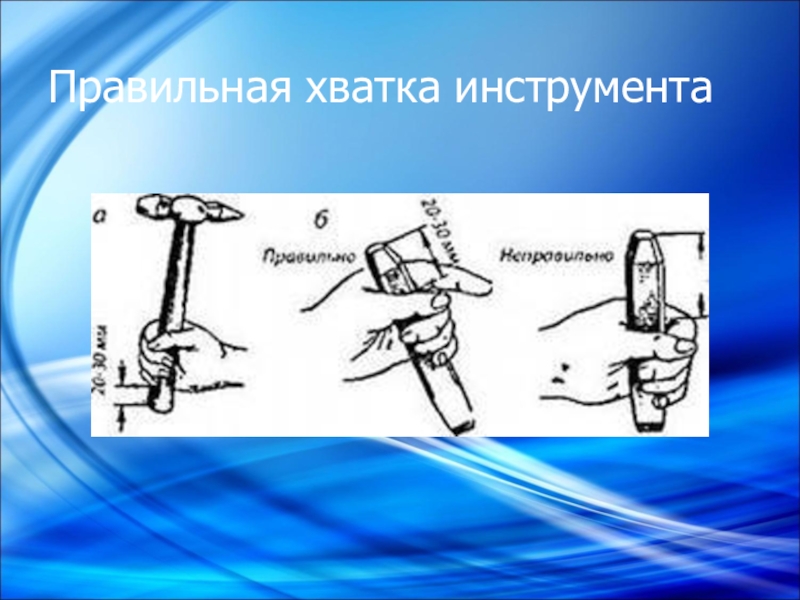

Слайд 5Правильная хватка инструмента

Правильная хватка инструмента

Слайд 6Положение инстумента при выполнении рубки.

Положение инстумента при выполнении рубки.

Слайд 7Виды ударов.
кистевой
локтевой
плечевой

Виды ударов.кистевойлоктевойплечевой

Слайд 8Для вырубания канавок и пазов полузуются зубилом с узкой режущей кромкой-крейцмейселем.

Для вырубания канавок и пазов полузуются зубилом с узкой режущей кромкой-крейцмейселем.

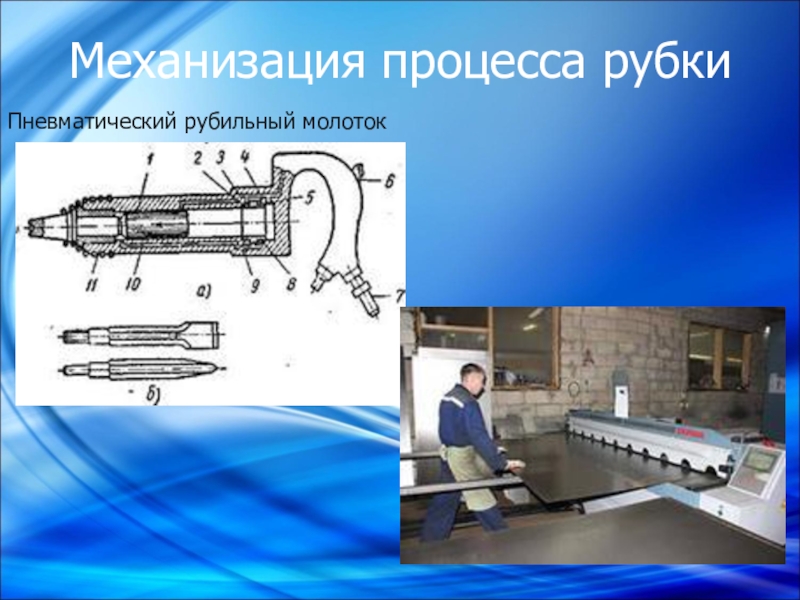

Слайд 9Механизация процесса рубки
Пневматический рубильный молоток

Механизация процесса рубкиПневматический рубильный молоток
