Слайд 1
Рубка металла
Текст слайда:

Рубка металла


Слайд 2
Цель:познакомиться с правилами рубки листового металла в тисках и на плите необходимым оборудованием с техникой безопасности при
Текст слайда:

Цель:

познакомиться с правилами рубки листового металла в тисках и на плите
необходимым оборудованием
с техникой безопасности при рубке металла.



Слайд 3
Рубка металлаэто технологическая операция, в процессе которой с помощью зубила и молотка с заготовки удаляют слой металла или разрубают заготовку
Текст слайда:

Рубка металла

это технологическая операция, в процессе которой с помощью зубила и молотка с заготовки удаляют слой металла или разрубают заготовку на части
вырубают в деталях пазы, канавки


Слайд 4
Для рубки применяютЗубило представляет собой стальной стержень, имеющий режущую кромку в форме клина . Угол заострения зубила
Текст слайда:

Для рубки применяют

Зубило представляет собой стальной стержень, имеющий режущую кромку в форме клина . Угол заострения зубила при рубке стальных заготовок должен быть равен 600, а при рубке цветных металлов – 35…450.


Слайд 5
Для рубки применяютКрейцмейсель – это узкое зубило, предназначенное для вырубания узких канавок, пазов
Текст слайда:

Для рубки применяют

Крейцмейсель – это узкое зубило, предназначенное для вырубания узких канавок, пазов


Слайд 6

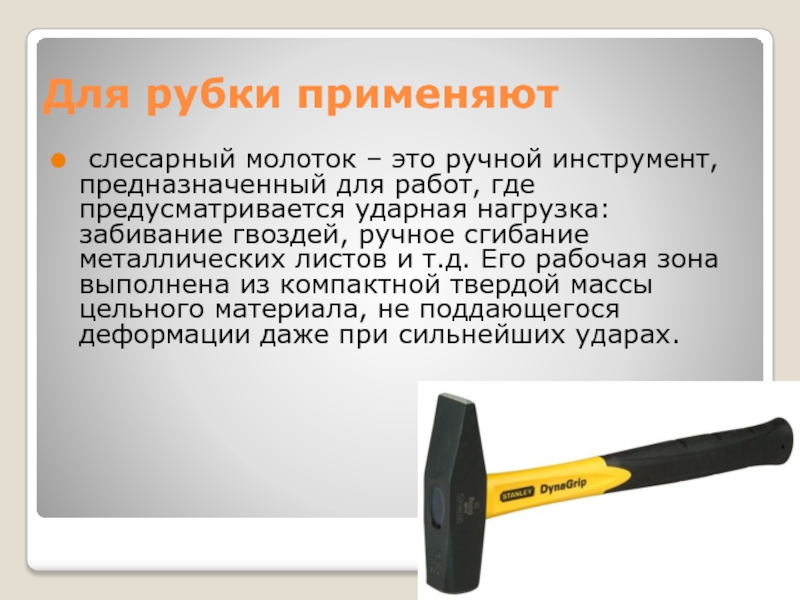

Для рубки применяют слесарный молоток – это ручной инструмент, предназначенный для работ, где предусматривается ударная нагрузка: забивание гвоздей, ручное сгибание
Текст слайда:

Для рубки применяют

слесарный молоток – это ручной инструмент, предназначенный для работ, где предусматривается ударная нагрузка: забивание гвоздей, ручное сгибание металлических листов и т.д. Его рабочая зона выполнена из компактной твердой массы цельного материала, не поддающегося деформации даже при сильнейших ударах.


Слайд 7
При рубке заготовокстоять нужно прямо, слегка развернув корпус тела относительно тисков, правое плечо должно находиться против бойка
Текст слайда:

При рубке заготовок

стоять нужно прямо, слегка развернув корпус тела относительно тисков,
правое плечо должно находиться против бойка зубила.
Зубило держат так, чтобы ударная часть выступала из кисти левой руки на 15…30 мм


Слайд 8

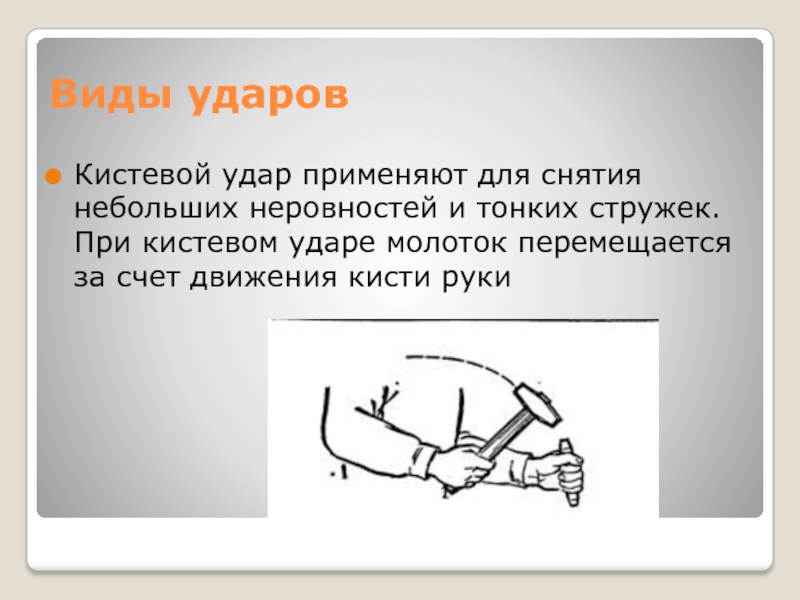

Виды ударовКистевой удар применяют для снятия небольших неровностей и тонких стружек. При кистевом ударе молоток перемещается за
Текст слайда:

Виды ударов

Кистевой удар применяют для снятия небольших неровностей и тонких стружек. При кистевом ударе молоток перемещается за счет движения кисти руки


Слайд 9

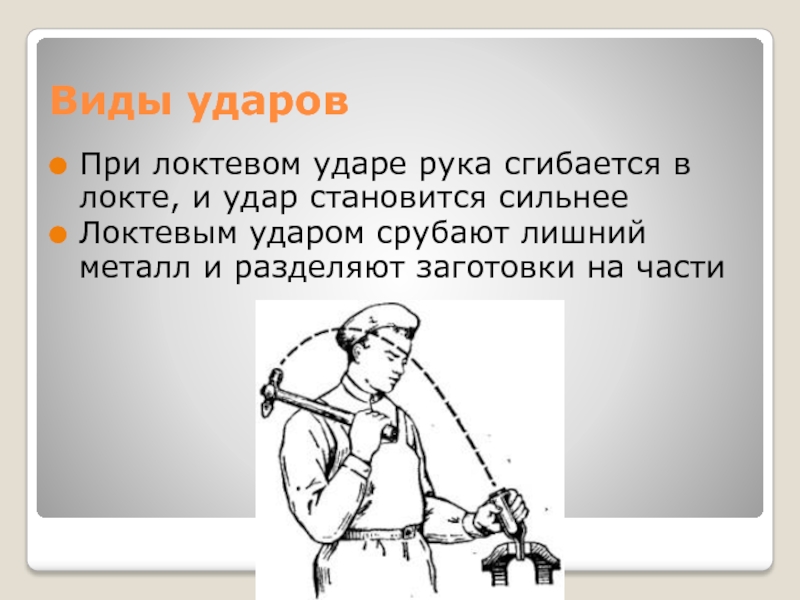

Виды ударовПри локтевом ударе рука сгибается в локте, и удар становится сильнее Локтевым ударом срубают лишний металл
Текст слайда:

Виды ударов

При локтевом ударе рука сгибается в локте, и удар становится сильнее
Локтевым ударом срубают лишний металл и разделяют заготовки на части


Слайд 10
Виды ударовПлечевой удар используют для срубания толстых стружек, разрубания прутков и полос большой толщины
Текст слайда:

Виды ударов

Плечевой удар используют для срубания толстых стружек, разрубания прутков и полос большой толщины


Слайд 11

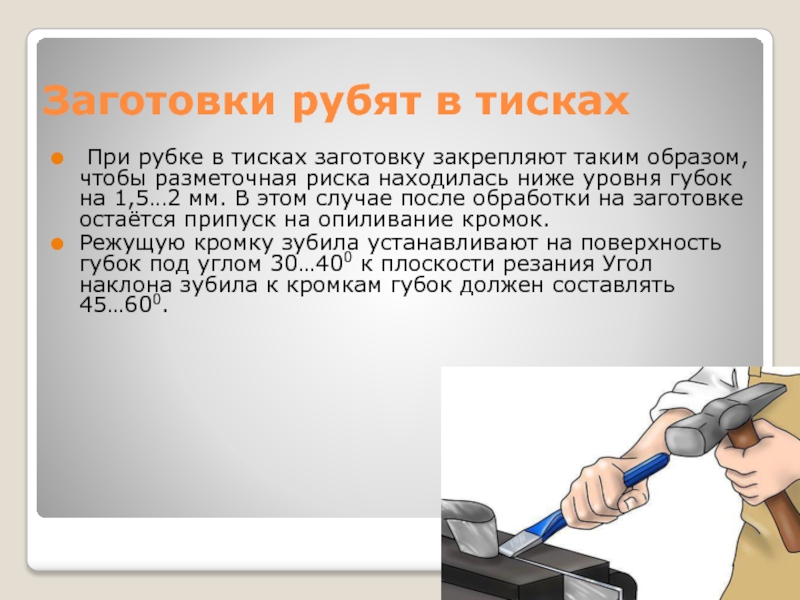

Заготовки рубят в тисках При рубке в тисках заготовку закрепляют таким образом, чтобы разметочная риска находилась ниже
Текст слайда:

Заготовки рубят в тисках

При рубке в тисках заготовку закрепляют таким образом, чтобы разметочная риска находилась ниже уровня губок на 1,5…2 мм. В этом случае после обработки на заготовке остаётся припуск на опиливание кромок.
Режущую кромку зубила устанавливают на поверхность губок под углом 30…400 к плоскости резания Угол наклона зубила к кромкам губок должен составлять 45…600.


Слайд 12

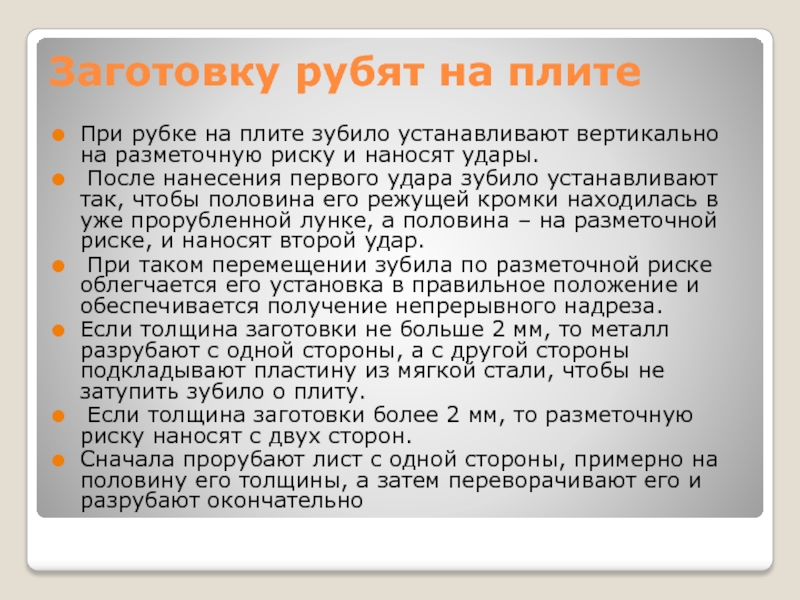

Заготовку рубят на плитеПри рубке на плите зубило устанавливают вертикально на разметочную риску и наносят удары. После
Текст слайда:

Заготовку рубят на плите

При рубке на плите зубило устанавливают вертикально на разметочную риску и наносят удары.
После нанесения первого удара зубило устанавливают так, чтобы половина его режущей кромки находилась в уже прорубленной лунке, а половина – на разметочной риске, и наносят второй удар.
При таком перемещении зубила по разметочной риске облегчается его установка в правильное положение и обеспечивается получение непрерывного надреза.
Если толщина заготовки не больше 2 мм, то металл разрубают с одной стороны, а с другой стороны подкладывают пластину из мягкой стали, чтобы не затупить зубило о плиту.
Если толщина заготовки более 2 мм, то разметочную риску наносят с двух сторон.
Сначала прорубают лист с одной стороны, примерно на половину его толщины, а затем переворачивают его и разрубают окончательно


Слайд 13

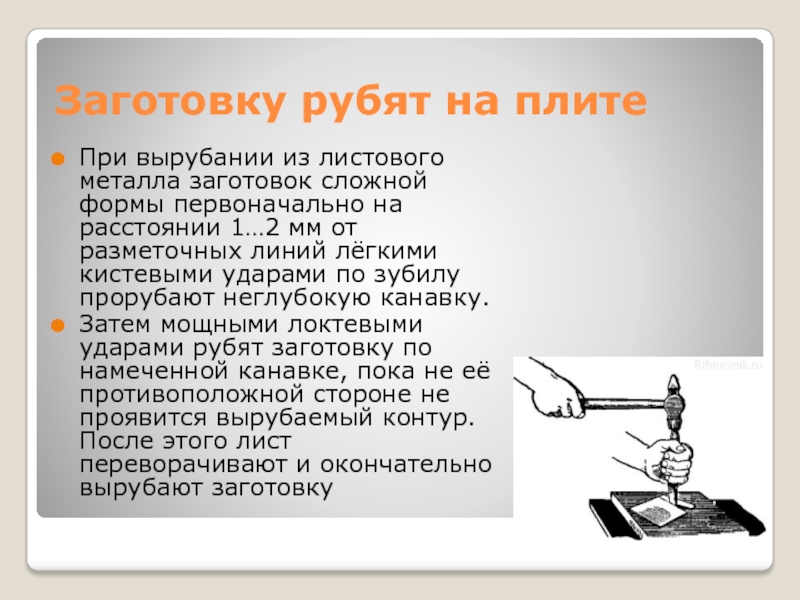

Заготовку рубят на плитеПри вырубании из листового металла заготовок сложной формы первоначально на расстоянии 1…2 мм от
Текст слайда:

Заготовку рубят на плите

При вырубании из листового металла заготовок сложной формы первоначально на расстоянии 1…2 мм от разметочных линий лёгкими кистевыми ударами по зубилу прорубают неглубокую канавку.
Затем мощными локтевыми ударами рубят заготовку по намеченной канавке, пока не её противоположной стороне не проявится вырубаемый контур. После этого лист переворачивают и окончательно вырубают заготовку


Слайд 14
На предприятии рубку выполняютслесари с помощью пневматических и электрических молотков. Заготовки из листового металла вырубают штамповщики на
Текст слайда:

На предприятии рубку выполняют

слесари с помощью пневматических и электрических молотков.
Заготовки из листового металла вырубают штамповщики на прессах и специальных штампах.
Для обработки заготовок из высокопрочных сталей применяют плазменную и лазерную резку.


Слайд 15
Правила безопасностиРубку выполнять только в защитных очках и при установленном защитном экране. Надёжно закреплять заготовку в тисках.
Текст слайда:

Правила безопасности


Рубку выполнять только в защитных очках и при установленном защитном экране.
Надёжно закреплять заготовку в тисках.
Работать исправным инструментом.
Нельзя стоять за спиной работающего товарища.
При окончании работы уменьшать силу удара
