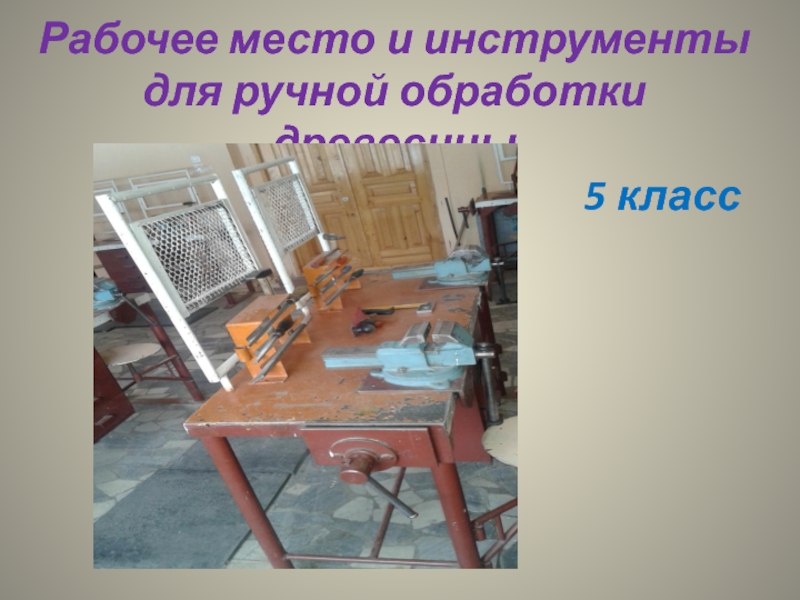

Презентация, доклад по технологии. Рабочее место и инструменты для ручной обработки древесины

5 класс

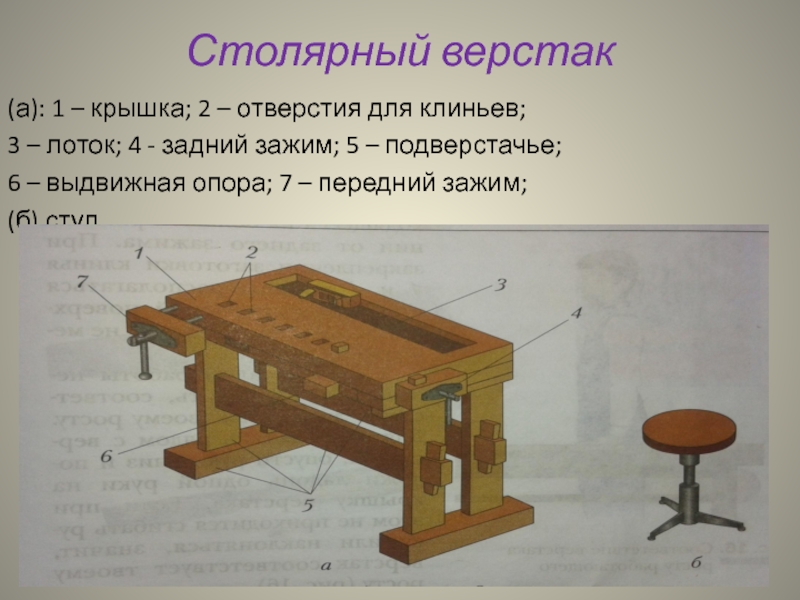

верстак и стул Верстак – это стол, имеющий крышку с задним и передним зажимами, которые служат для закрепления заготовок из древесины при их обработке. Длинную заготовку, закрепляемую горизонтально в переднем зажиме, для удобства размещают на выдвижной стол.

– лоток; 4 - задний зажим; 5 – подверстачье;
6 – выдвижная опора; 7 – передний зажим;
(б) стул.

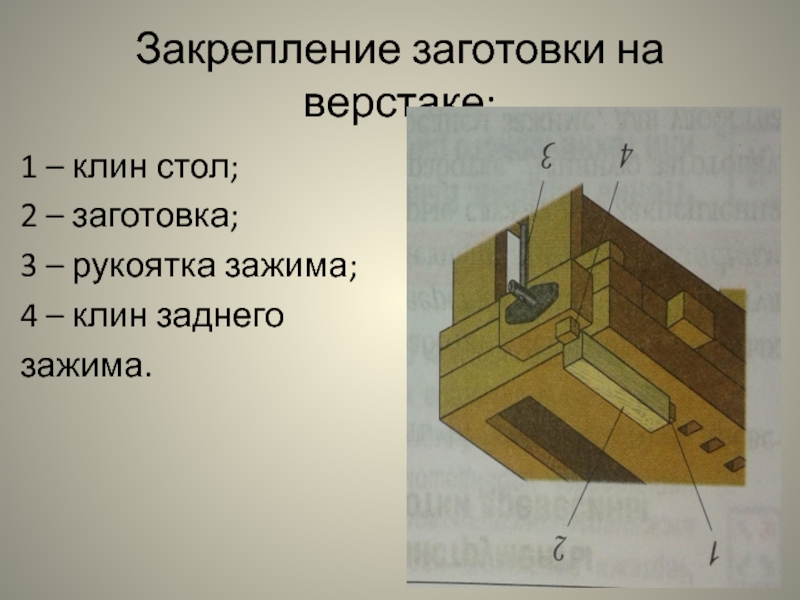

на рисунке: один торец заготовки упирает в клин стола (1) а другой, вращая рукоятку (3) по часовой стрелке, поджимают клином заднего зажима. При закреплении заготовки клинья (1-4) должны располагаться ниже обрабатываемой поверхности заготовки (2) чтобы не мешать обработке

зажима;
4 – клин заднего
зажима.

этого встань рядом с верстаком, опусти руки вниз и положи ладонь одной руки на крышку верстака. Если при этом не приходится сгибать руки или наклоняться, значит верстак соответствует твоему росту.

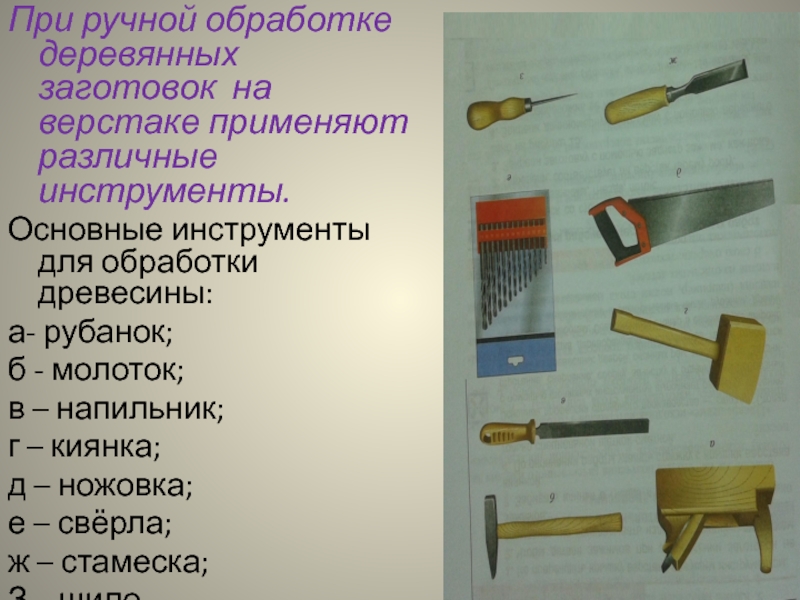

для обработки древесины:
а- рубанок;
б - молоток;
в – напильник;
г – киянка;
д – ножовка;
е – свёрла;
ж – стамеска;
З – шило.

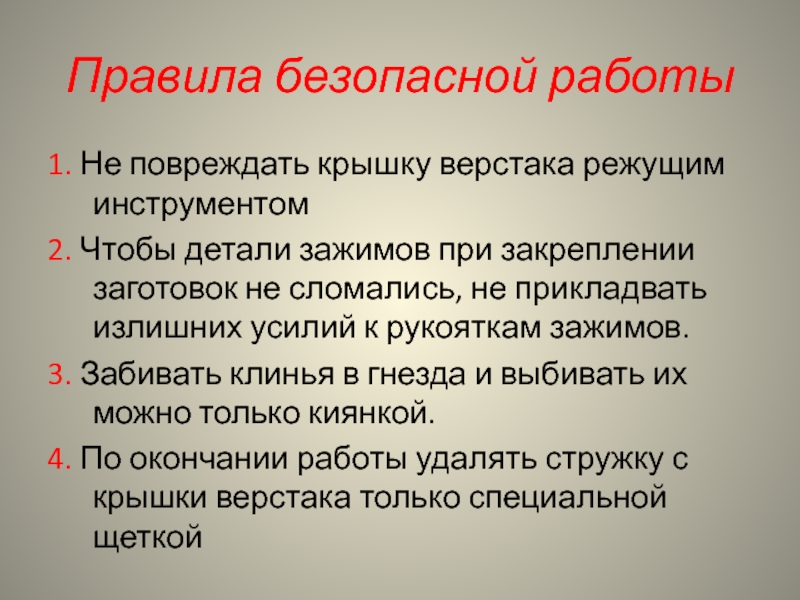

зажимов при закреплении заготовок не сломались, не прикладвать излишних усилий к рукояткам зажимов.
3. Забивать клинья в гнезда и выбивать их можно только киянкой.
4. По окончании работы удалять стружку с крышки верстака только специальной щеткой

столярным верстаком в учебной мастерской, найди зажимы, гнёзда, лоток.
2. Определи, соответствует ли верстак твоему росту.
3. Закрепи заготовку с помощью заднего зажима.
4. Закрепи длинномерную заготовку с помощью переднего зажима, расположив её на выдвижной опоре.
