Презентация, доклад по технологии Построение фартука

№ 546
Третьякова Ирина Николаевна

обозначения точек, отрезков)

2. Ознакомить с приёмами расчета конструкции, правилами и последовательностью выполнения чертежа фартука

3. Закрепить умения выполнять простейшие прямоугольные развертки выкроек швейных изделий.

4. Воспитывать культуру труда, аккуратность в выполнении работ, самостоятельность при выполнении расчётов и построения чертежа.

«Построение чертежа основы фартука в
М 1 : 4, расчёт конструкции по формулам».

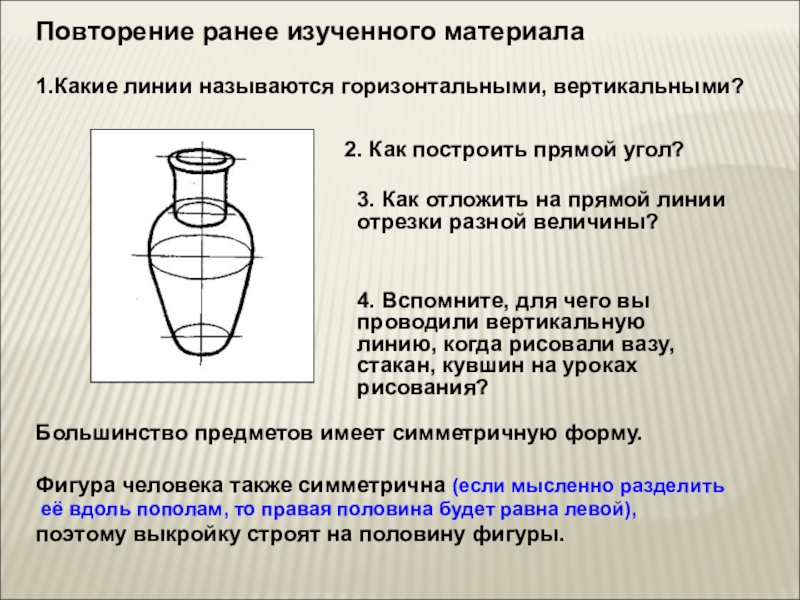

угол?

3. Как отложить на прямой линии отрезки разной величины?

4. Вспомните, для чего вы проводили вертикальную линию, когда рисовали вазу, стакан, кувшин на уроках рисования?

Большинство предметов имеет симметричную форму.

Фигура человека также симметрична (если мысленно разделить
её вдоль пополам, то правая половина будет равна левой),
поэтому выкройку строят на половину фигуры.

величину, в уменьшенном или в увеличенном виде.

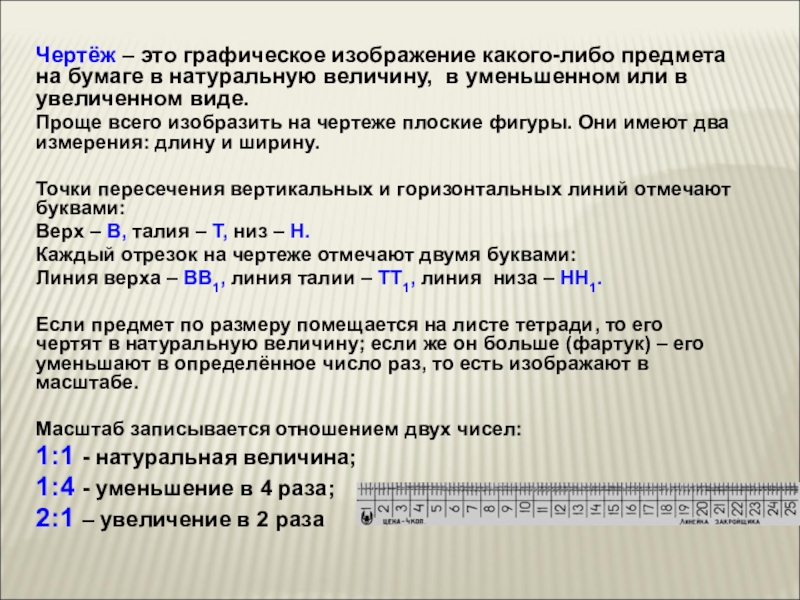

Проще всего изобразить на чертеже плоские фигуры. Они имеют два измерения: длину и ширину.

Точки пересечения вертикальных и горизонтальных линий отмечают буквами:
Верх – В, талия – Т, низ – Н.
Каждый отрезок на чертеже отмечают двумя буквами:
Линия верха – ВВ1, линия талии – ТТ1, линия низа – НН1.

Если предмет по размеру помещается на листе тетради, то его чертят в натуральную величину; если же он больше (фартук) – его уменьшают в определённое число раз, то есть изображают в масштабе.

Масштаб записывается отношением двух чисел:
1:1 - натуральная величина;
1:4 - уменьшение в 4 раза;
2:1 – увеличение в 2 раза

принадлежности.

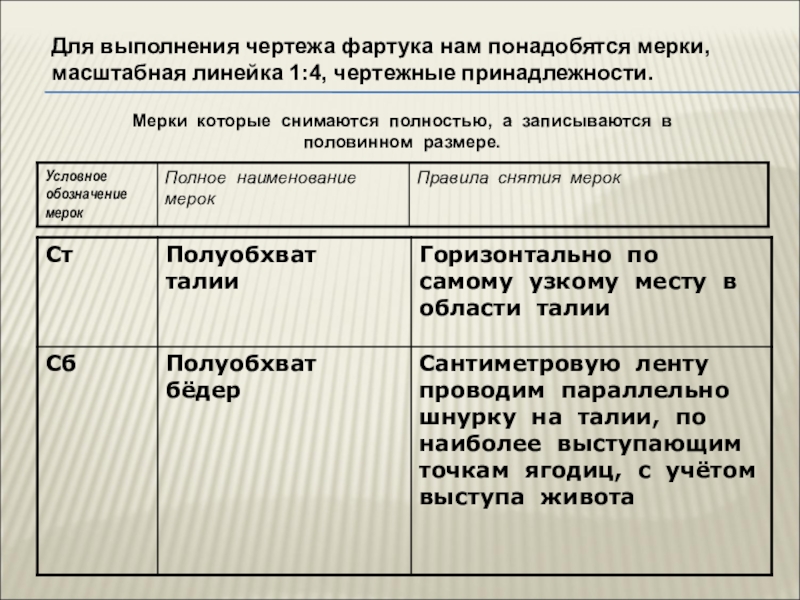

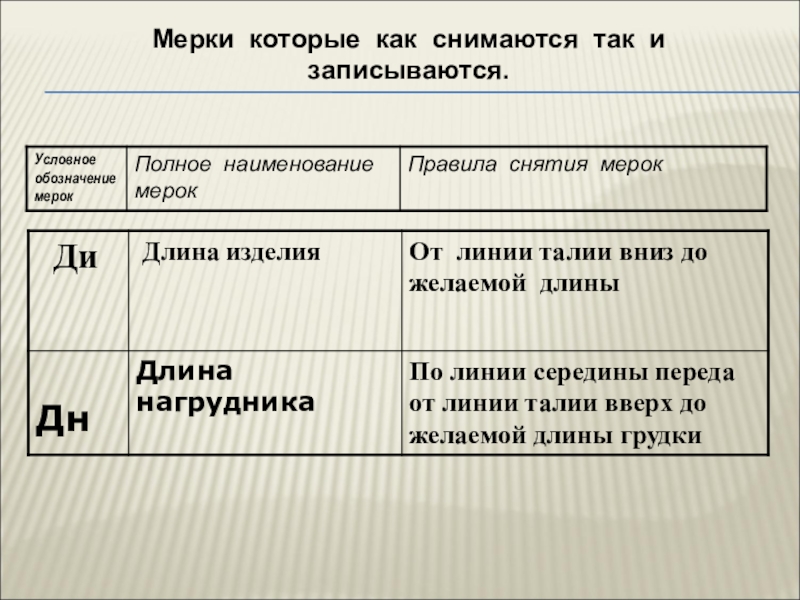

Мерки которые снимаются полностью, а записываются в половинном размере.

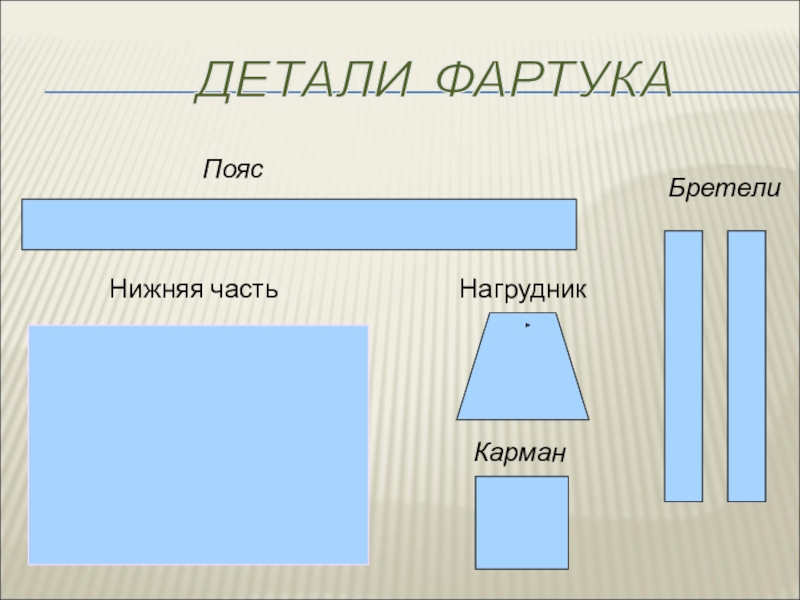

несколько деталей: нагрудник, пояс, бретели, нижнюю часть, карманы.

Фартук из хлопчатобумажной ткани прямой формы с мягкими складками от верхнего среза нижней части фартука.
Основная деталь с нагрудником и накладными карманами. Нагрудник соединяется с нижней частью фартука при помощи пояса с завязывающимися концами. Нагрудник выполнен с бретелями. Низ и края фартука обработаны швом вподгибку с закрытыми срезами.

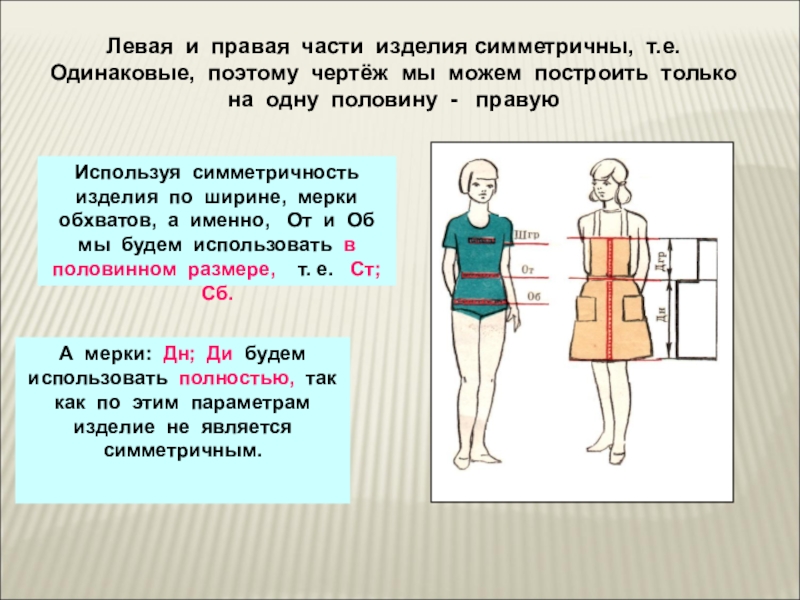

можем построить только на одну половину - правую

Используя симметричность изделия по ширине, мерки обхватов, а именно, От и Об мы будем использовать в половинном размере, т. е. Ст; Сб.

А мерки: Дн; Ди будем использовать полностью, так как по этим параметрам изделие не является симметричным.

чертежа фартука

Сегодня будем строить выкройку чертежа фартука по стандартным меркам.

Мерки:

1. Ст = 30см.
2. Сб = 40см.
3. Дн = 15 см.
4. Ди = 35 см.

Используя следующую прибавку:
Пб =6см.

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

В

Линия верха

Середина

15 см

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

В

Т

Линия талии

Линия верха

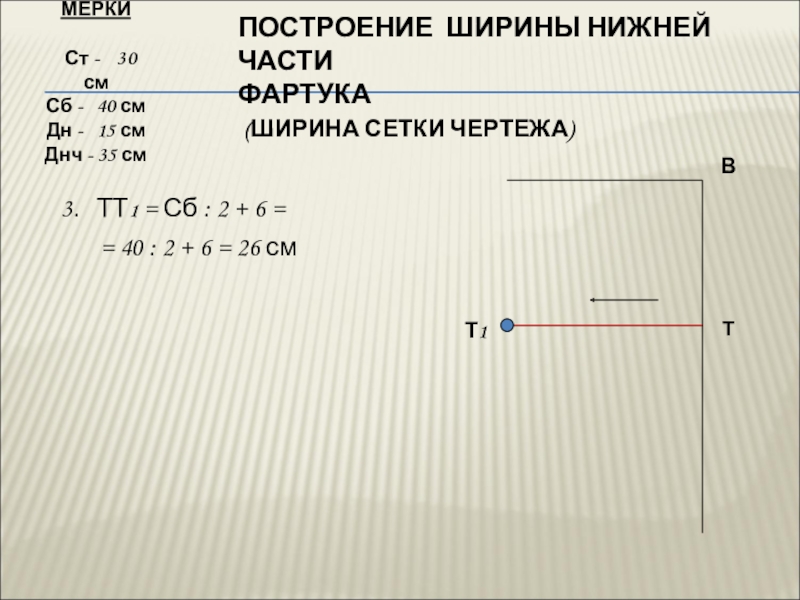

Сб : 2 + 6 =
= 40 : 2 + 6 = 26 см

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

Т

В

Т1

см

НН1 – линия низа
Н1В1 – линия бока

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

Н

Т

В

Н1

Т1

Линия низа

Линия бока

В1

Линия верха

Линия талии

Середина

Сетка чертежа

(п/в – постоянная величина) ;

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

В1

(▪▪) В2 и Т2 соединить

МЕРКИ

Ст - 30 см
Сб - 40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

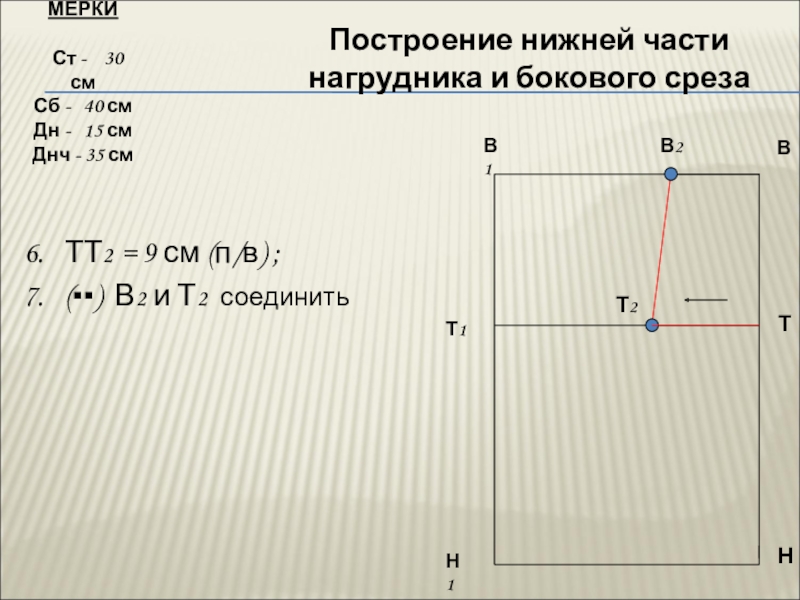

Построение нижней части нагрудника и бокового среза

Т2

В1

40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

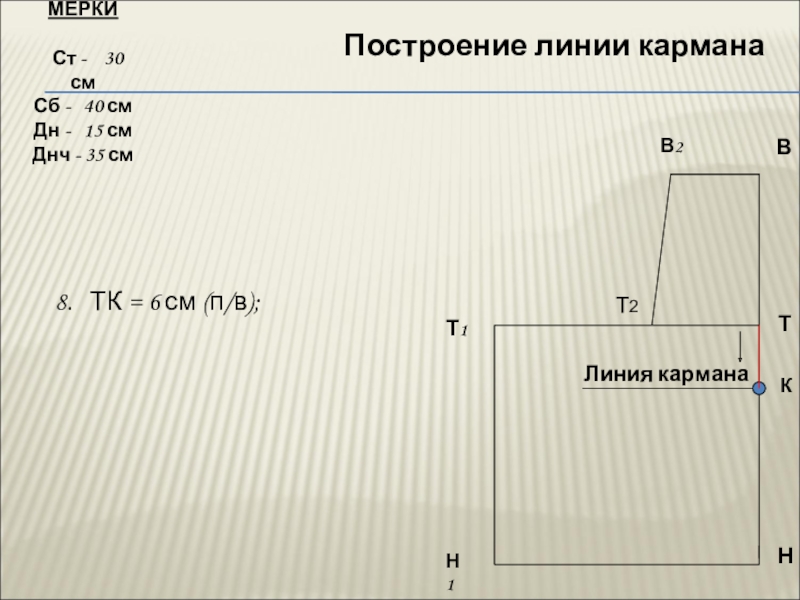

Построение линии кармана

Т2

8. ТК = 6 см (п/в);

К

Линия кармана

40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

Построение точки начала кармана

Т2

К

К1

9. КК1 = 7 см (п/в);

40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

Построение кармана

Т2

К

К1

10. К1К2 = К1К3 = 14 (п/в) см


11. Соединить в ◻ = (.) К4

К2

К3

К4

40 см
Дн - 15 см
Днч - 35 см

В2

В

Т

Т1

Н

Н1

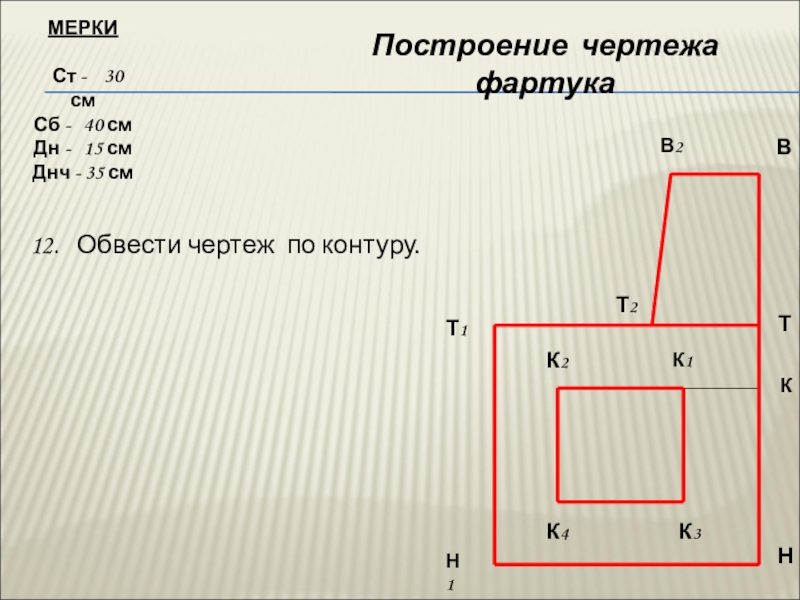

Построение чертежа фартука

Т2

К

К1

К2

К3

К4

12. Обвести чертеж по контуру.

Строим прямоугольник

ПП1 = П2П3 = 9 см ;
ПП2 = П1П3 = Ст × 2+ 20= 30 × 2+ 20 = 80см

П

П1

П2

П3

МЕРКИ

Ст - 30см
Сб - 40 см
Дн - 15 см
Днч - 35 см

Строим прямоугольник

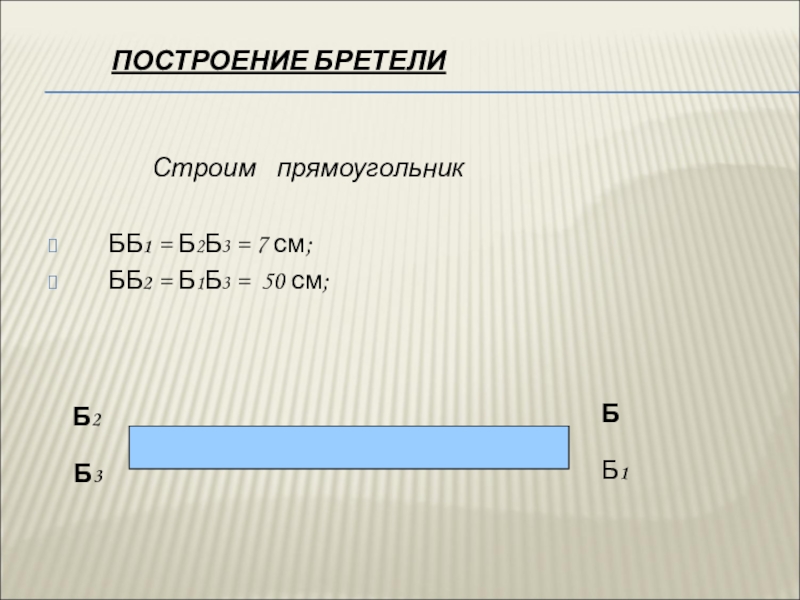

ББ1 = Б2Б3 = 7 см;
ББ2 = Б1Б3 = 50 см;

Б

Б1

Б2

Б3

1

П 2

П 3

Б

Б 1

Б 2

Б 3

часть

Карман

Нагрудник

Пояс

Бретель

Подписать детали фартука

середины фартука.
-- линию бока фартука.
Назовите мерки, от которых зависят:
-- расчёт ширины фартука.
-- длина фартука.
-- длина нагрудника.
-- длина пояса.
