Презентация, доклад по технологии Построение чертежа фартука 5 класс
Содержание
- 1. Презентация по технологии Построение чертежа фартука 5 класс
- 2. Последовательность построения чертежа фартука на поясеПостроить прямой угол с вершиной в точке Т.т
- 3. 2. Из точки Т , отмерить отрезок ТН, равный длине изделия ( Ди ).ТН
- 4. 3. Из точки Т в правую сторону,
- 5. 4. Построить прямоугольник с точками ТТ1Н1Н.Н1
- 6. 5. Определяем месторасположение кармана. Из точки Т
- 7. 6. Определяем длину кармана.От точки К вниз
- 8. 7. Определяем ширину кармана. Из точек К

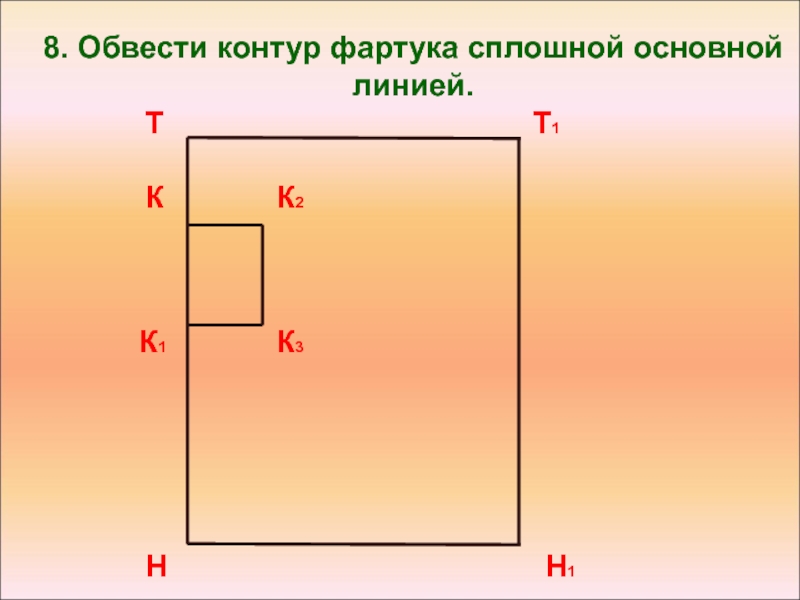

- 9. 8. Обвести контур фартука сплошной основной линией.К2КК3К1

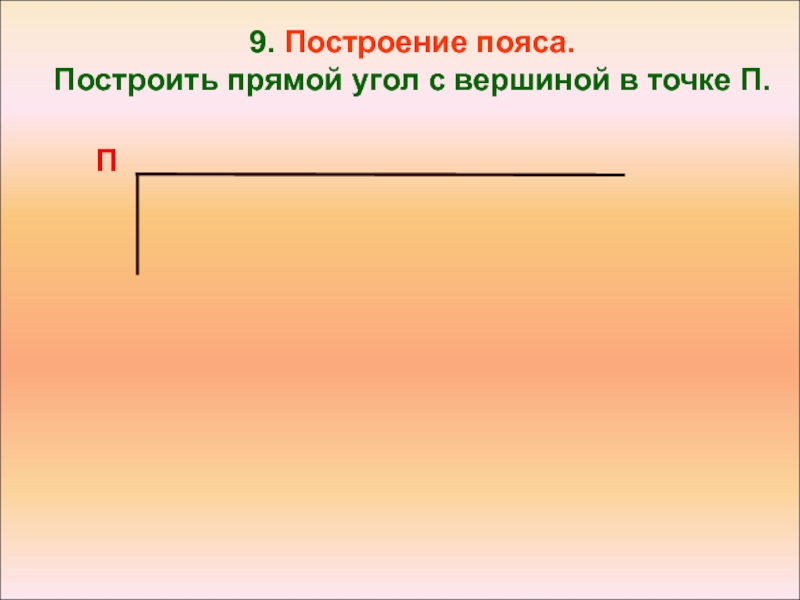

- 10. 9. Построение пояса.Построить прямой угол с вершиной в точке П.П
- 11. 10. Из точки П отложить вниз ширину
- 12. 11. Из точки П1 вправо отложить длину

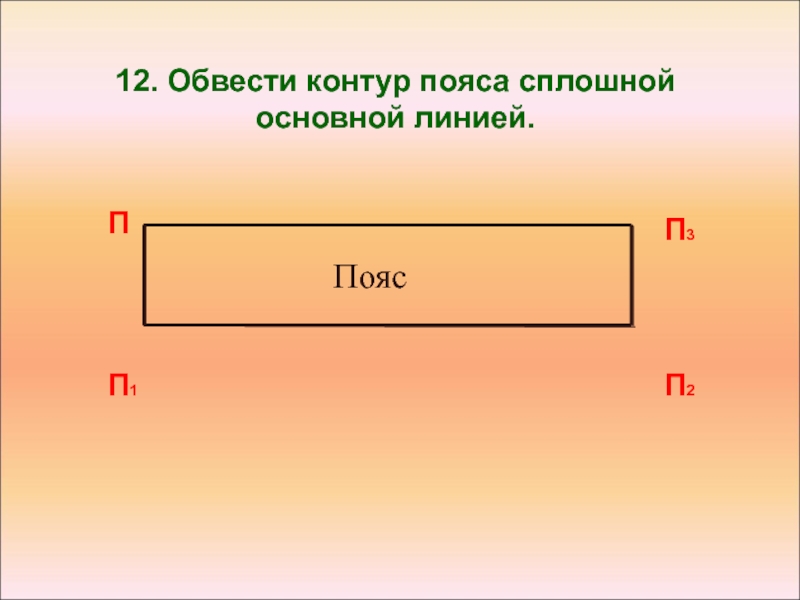

- 13. 12. Обвести контур пояса сплошной основной линией. ПП1П2П3Пояс
Последовательность построения чертежа фартука на поясеПостроить прямой угол с вершиной в точке Т.т

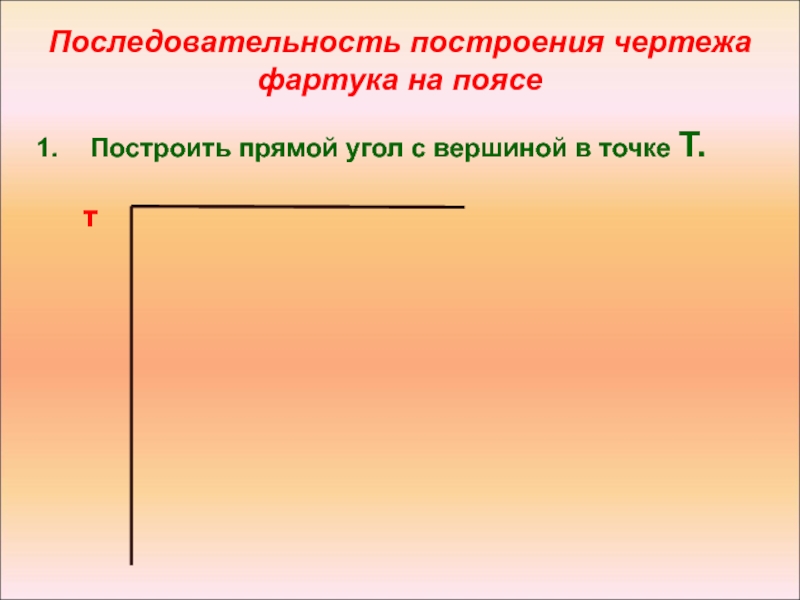

Слайд 2Последовательность построения чертежа фартука на поясе
Построить прямой угол с вершиной в
точке Т.
т
Слайд 4

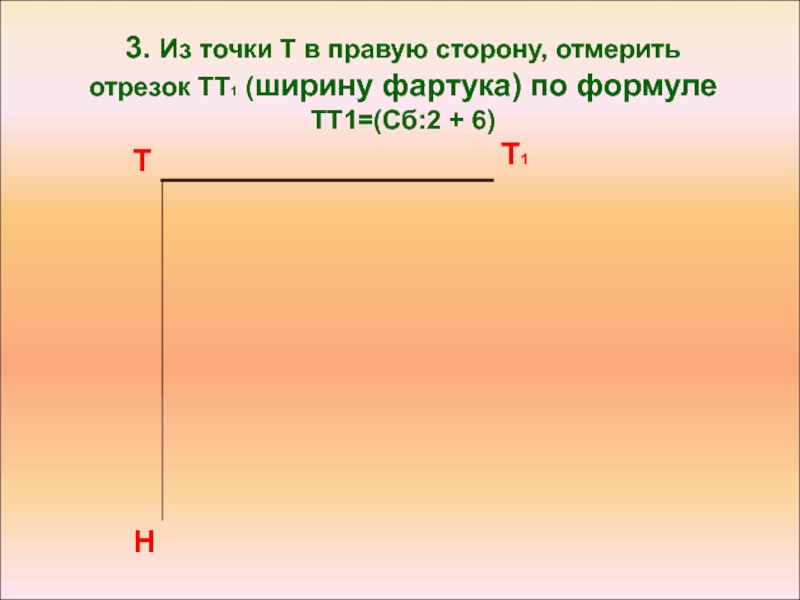

3. Из точки Т в правую сторону, отмерить
отрезок ТТ1 (ширину
фартука) по формуле ТТ1=(Сб:2 + 6)
Т1
Слайд 65. Определяем месторасположение кармана. Из точки Т отложить вниз отрезок 6см
(где 6 см - величина постоянная)
и поставить точку К (получился отрезок ТК)
и поставить точку К (получился отрезок ТК)
К
Слайд 76. Определяем длину кармана.
От точки К вниз отложить 14см (где 14
см величина постоянная) и поставить точку К1
К1

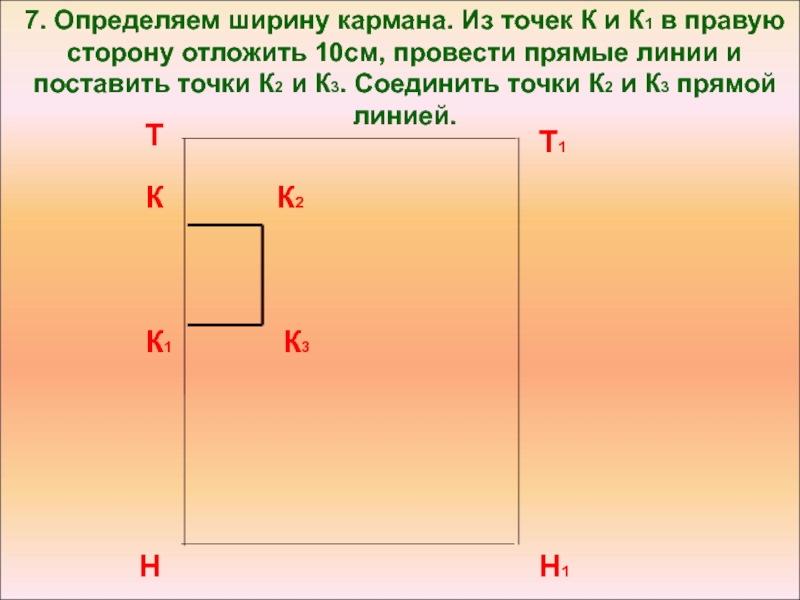

Слайд 87. Определяем ширину кармана. Из точек К и К1 в правую
сторону отложить 10см, провести прямые линии и поставить точки К2 и К3. Соединить точки К2 и К3 прямой линией.
К
К1
К2
К3

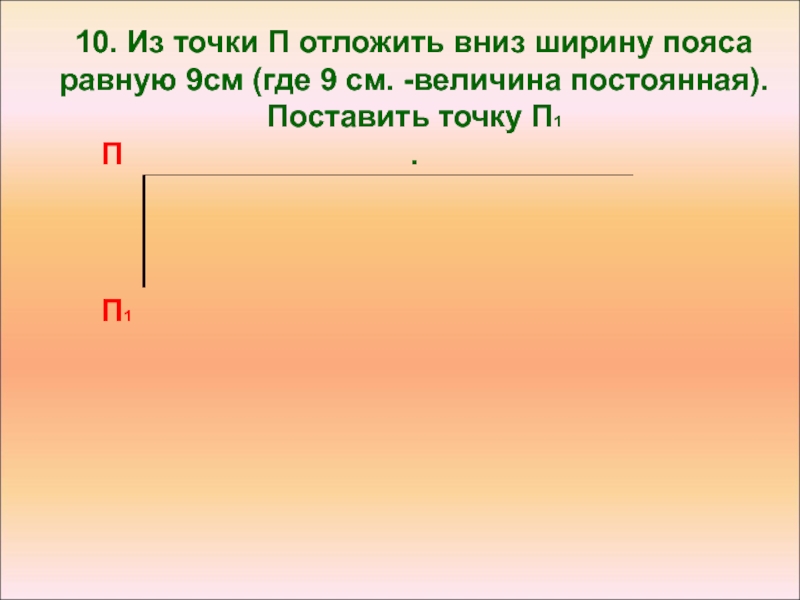

Слайд 1110. Из точки П отложить вниз ширину пояса равную 9см (где
9 см. -величина постоянная). Поставить точку П1
.
.
П
П1

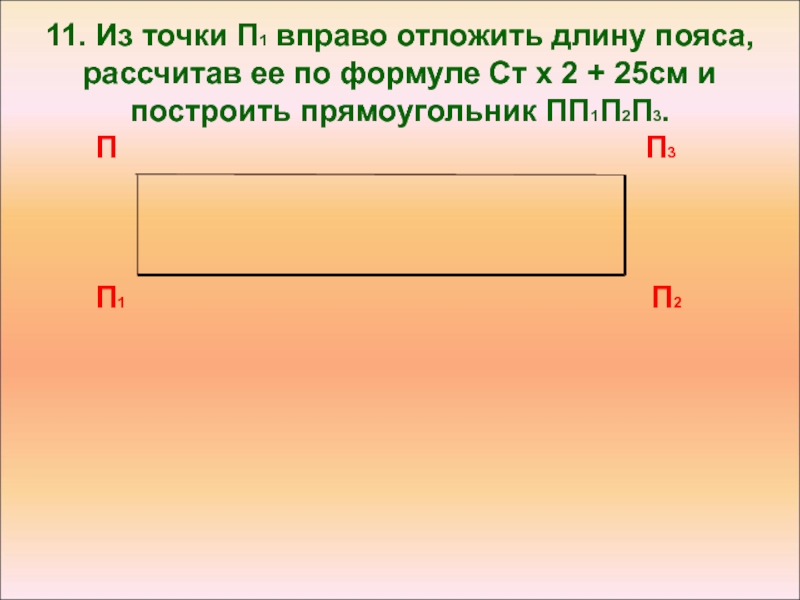

Слайд 1211. Из точки П1 вправо отложить длину пояса, рассчитав ее по
формуле Ст х 2 + 25см и построить прямоугольник ПП1П2П3.
П
П1
П2
П3
