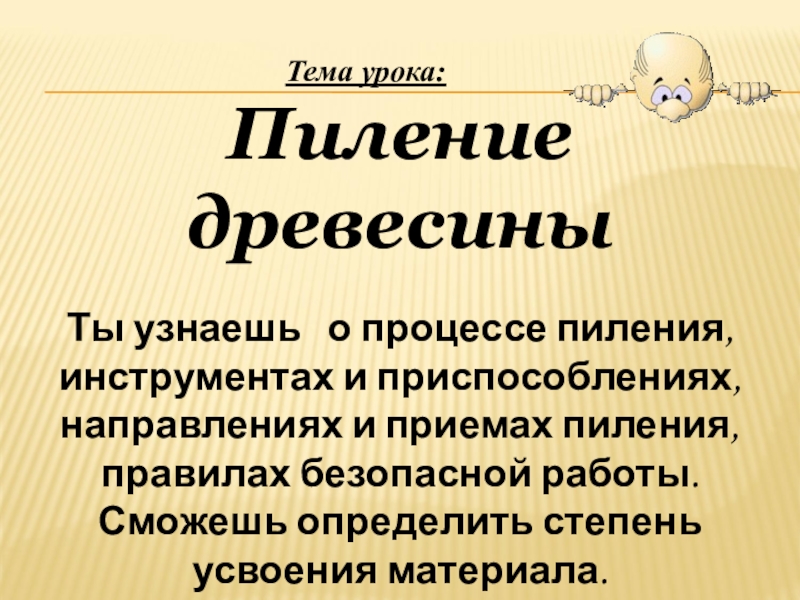

Тема урока:
Пиление древесины

Ты узнаешь о процессе пиления, инструментах и приспособлениях, направлениях и приемах пиления, правилах безопасной работы. Сможешь определить степень усвоения материала.

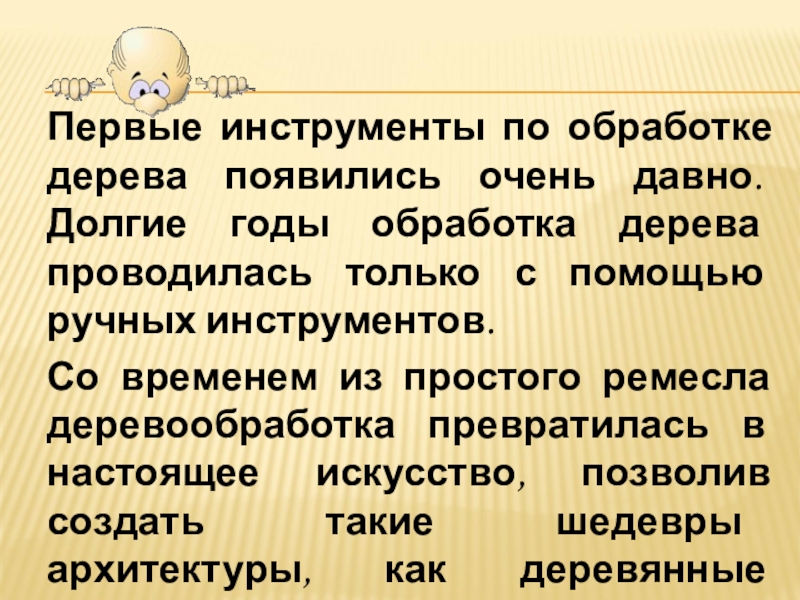

дерева проводилась только с помощью ручных инструментов.

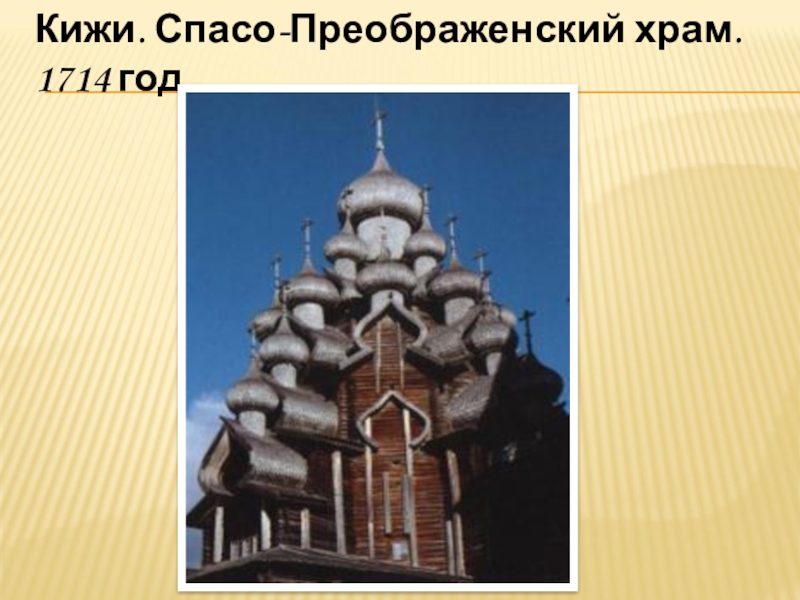

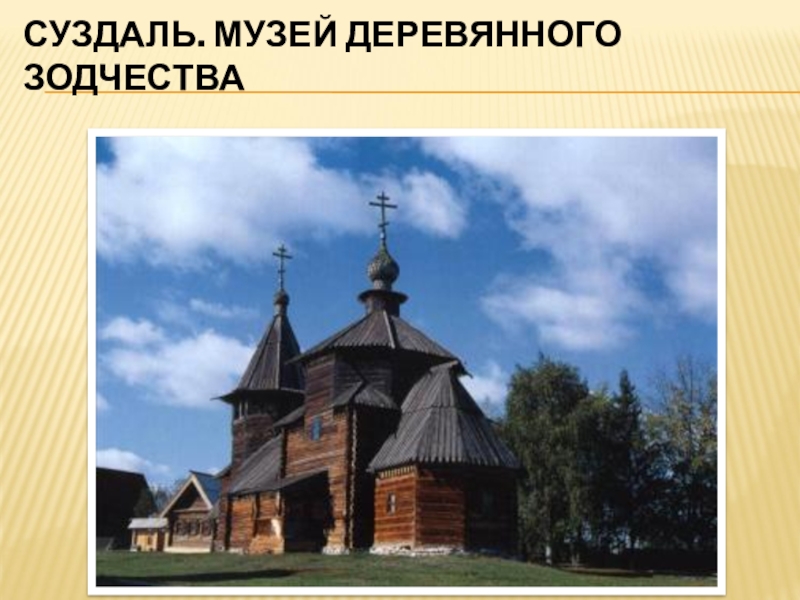

Со временем из простого ремесла деревообработка превратилась в настоящее искусство, позволив создать такие шедевры архитектуры, как деревянные постройки в Кижах, Ярославле, Вологде и т.д.

Пиление - процесс резания древесины на части с образованием между ними пропила. От качества его выполнения во многом зависят качество изготовления деталей и экономия древесины. Правильно выполнив пиление, можно уменьшить припуски на последующее строгание и время на изготовление детали.

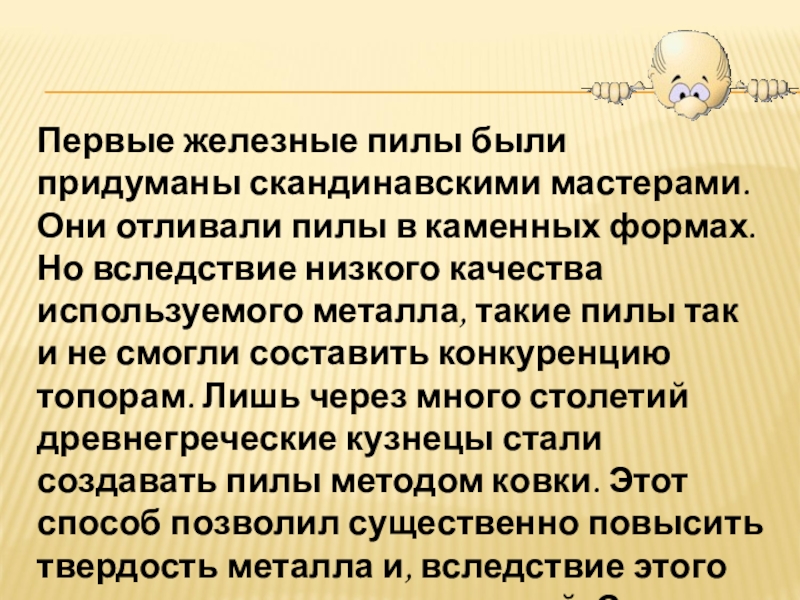

каменных формах. Но вследствие низкого качества используемого металла, такие пилы так и не смогли составить конкуренцию топорам. Лишь через много столетий древнегреческие кузнецы стали создавать пилы методом ковки. Этот способ позволил существенно повысить твердость металла и, вследствие этого повысилось качество изделий. Сегодня существует множество разных пил.

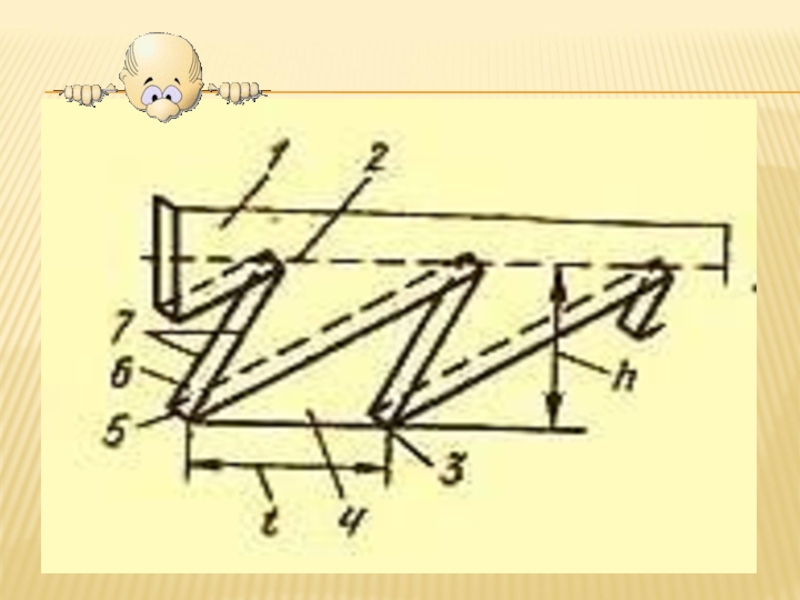

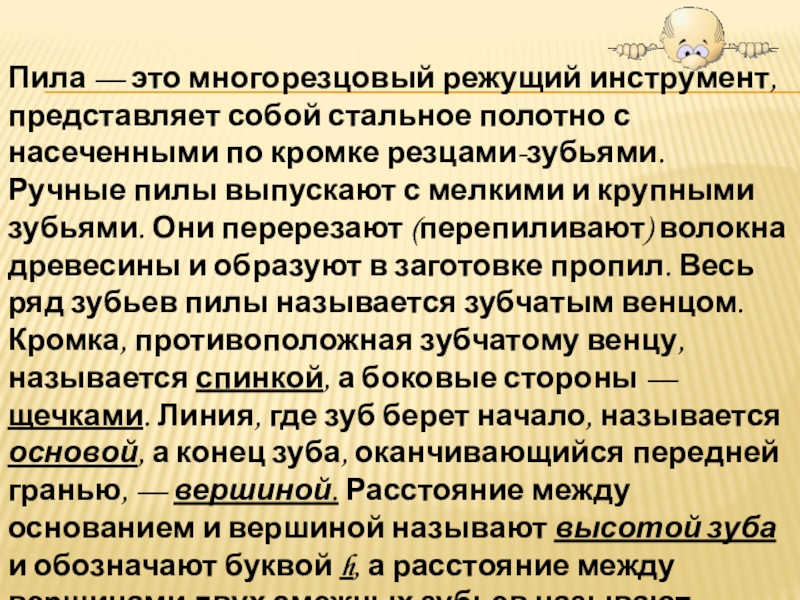

насеченными по кромке резцами-зубьями. Ручные пилы выпускают с мелкими и крупными зубьями. Они пе­ререзают (перепиливают) волокна древесины и об­разуют в заготовке пропил. Весь ряд зубьев пилы называется зубчатым венцом. Кромка, противоположная зубчатому венцу, называется спинкой, а боковые стороны — щечками. Линия, где зуб берет начало, называется основой, а конец зуба, оканчивающийся передней гранью, — вершиной. Расстояние между основанием и вершиной называют высотой зуба и обозначают буквой h, а расстояние между вершинами двух смежных зубьев называют шагом и обозначают буквой t. Впадины между зубьями называют пазухами. Размеры зубьев зависят от их высоты и шага.

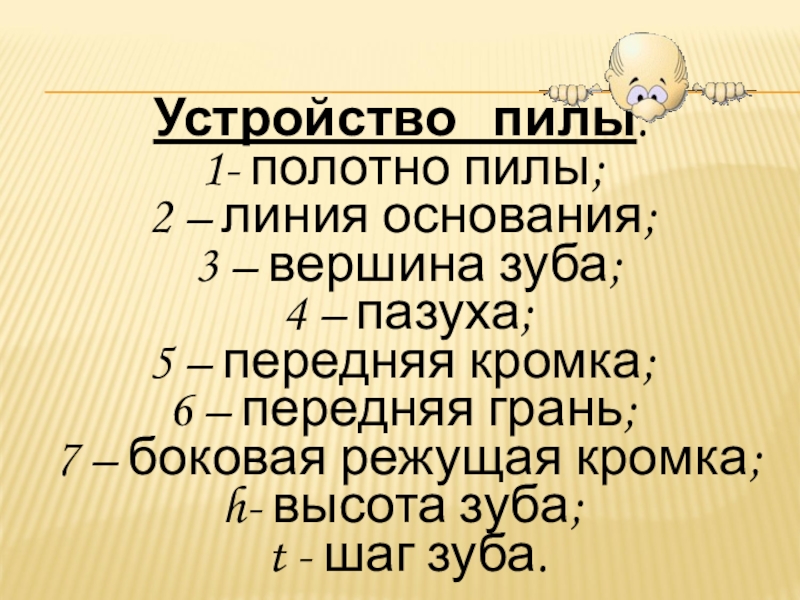

– вершина зуба;
4 – пазуха;
5 – передняя кромка;
6 – передняя грань;
7 – боковая режущая кромка;
h- высота зуба;
t - шаг зуба.

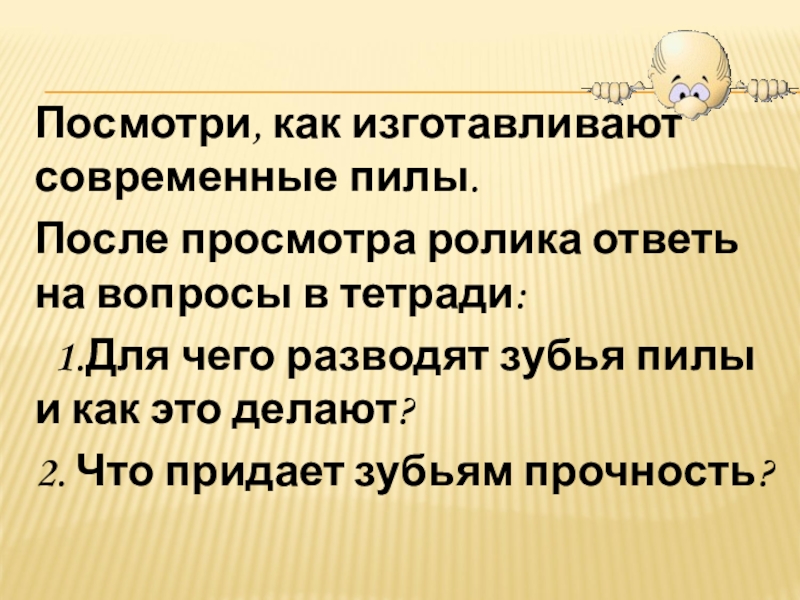

тетради:
1.Для чего разводят зубья пилы и как это делают?
2. Что придает зубьям прочность?

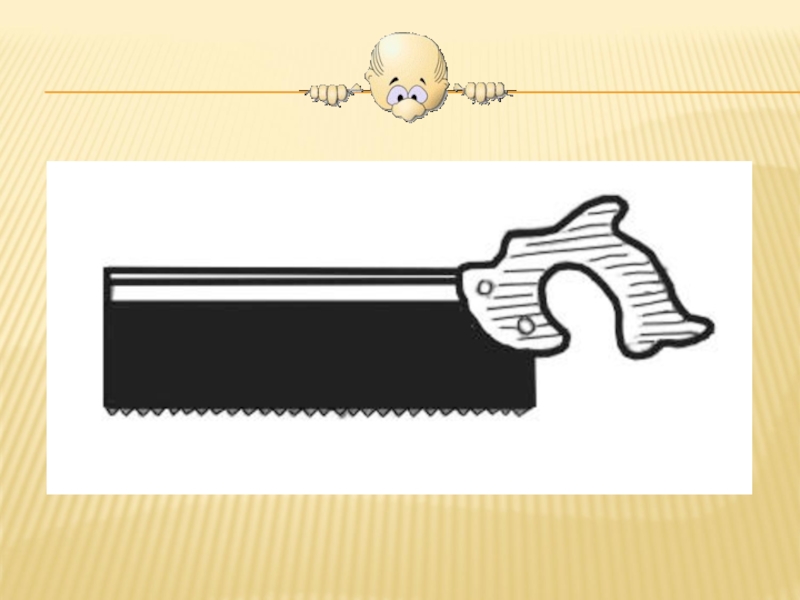

создать тонкий и точный пропил. Главной особенностью и отличие от остальных видов ручных пил в этом случае является наличие обушка. Поскольку пила имеет тонкое полотно с мелкими зубьями, которое можно легко сломать, необходимо придать ему дополнительную жесткость. Именно такую функцию выполняет обушок. Обушок выполняется из стали или латуни.
Из недостатков такой пилы можно отметить тот факт, что обушок не позволяет осуществить пропил глубже, чем ширина полотна. Чаще всего такая пила имеет зубья в виде прямоугольного треугольника. Обушковая пила применяется в процессе: распила мелких отрезков лесоматериалов,
создания пазов для соединения деревянных деталей,  во время создания предметов мебели, во время подгонки соединений, для чистового пиления.

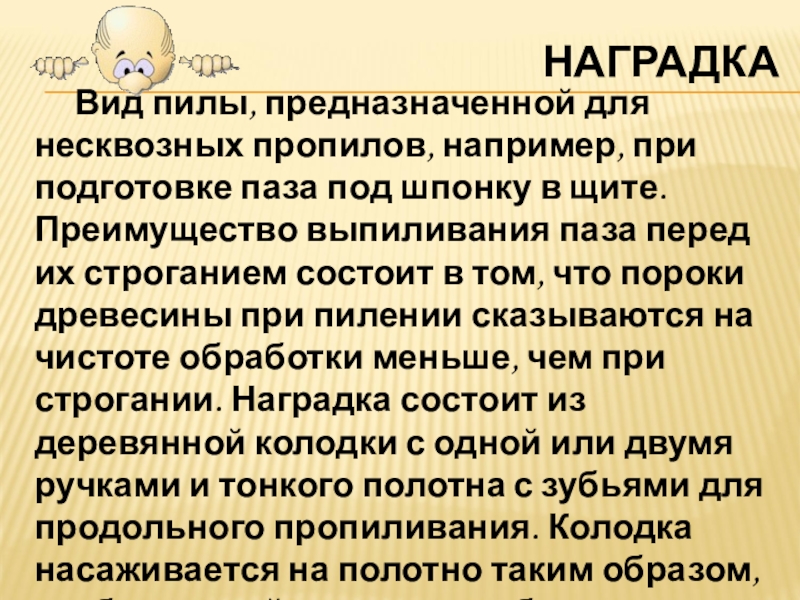

паза под шпонку в щите. Преимущество выпиливания паза перед их строганием состоит в том, что пороки древесины при пилении сказываются на чистоте обработки меньше, чем при строгании. Наградка состоит из деревянной колодки с одной или двумя ручками и тонкого полотна с зубьями для продольного пропиливания. Колодка насаживается на полотно таким образом, чтобы нижней плоскостью быть параллельной с зубцами, определяя таким образом и ограничивая глубину пропила.

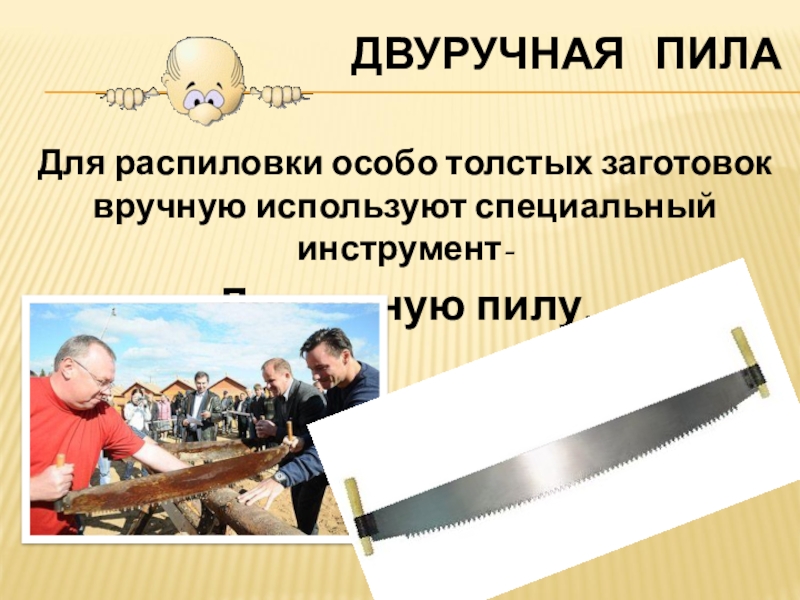

тонких пиломатериалов

специальный инструмент-
Двуручную пилу.

(распиловки) древесного материала.
Создан этот инструмент в виде металлической пластины, на рабочей кромке которой находятся множественные зубцы. Ручки такой пилы зачастую из древесины. Мастера считают, что у этой пилы самый высокий уровень производительности из всех ручных пил.
Этим устройством очень удобно валить деревья. Тогда как совершать распил лежащего на земле бревна, как и любым другим инструментом, довольно сложно, поскольку под собственным весом бревно проседает и зажимает место распила.
Интересно, что во время работы и даже просто если провести по её полотну любым металлическим предметом, можно услышать необычный завывающий звук, который модифицируется сгибанием полотна. Из-за этой особенности пилу использовали в русских народных оркестрах, в качестве нестандартного музыкального инструмента.

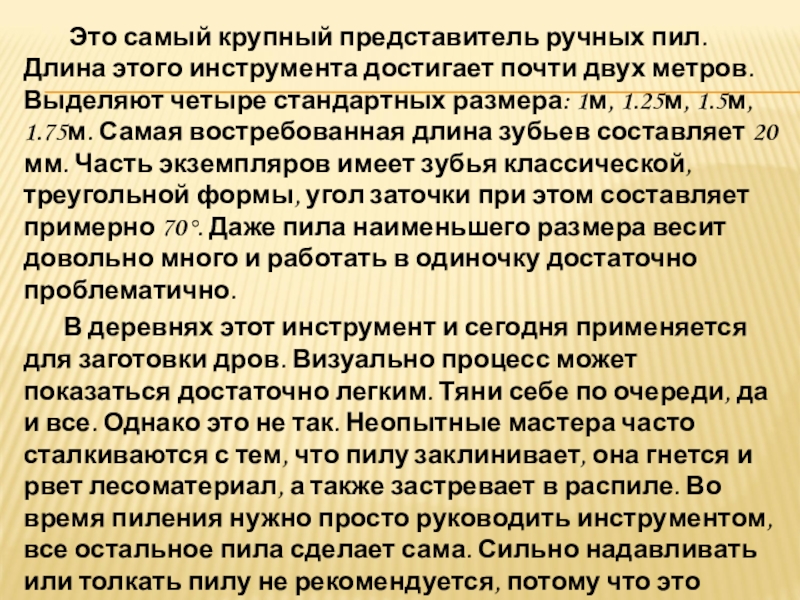

достигает почти двух метров. Выделяют четыре стандартных размера: 1м, 1.25м, 1.5м, 1.75м. Самая востребованная длина зубьев составляет 20 мм. Часть экземпляров имеет зубья классической, треугольной формы, угол заточки при этом составляет примерно 70°. Даже пила наименьшего размера весит довольно много и работать в одиночку достаточно проблематично.
В деревнях этот инструмент и сегодня применяется для заготовки дров. Визуально процесс может показаться достаточно легким. Тяни себе по очереди, да и все. Однако это не так. Неопытные мастера часто сталкиваются с тем, что пилу заклинивает, она гнется и рвет лесоматериал, а также застревает в распиле. Во время пиления нужно просто руководить инструментом, все остальное пила сделает сама. Сильно надавливать или толкать пилу не рекомендуется, потому что это приведет к заклиниванию. Для более удобной работы бревно или другую заготовку нужно закрепить на козлах так, чтобы участок, который необходимо отпилить, свисал над землей.

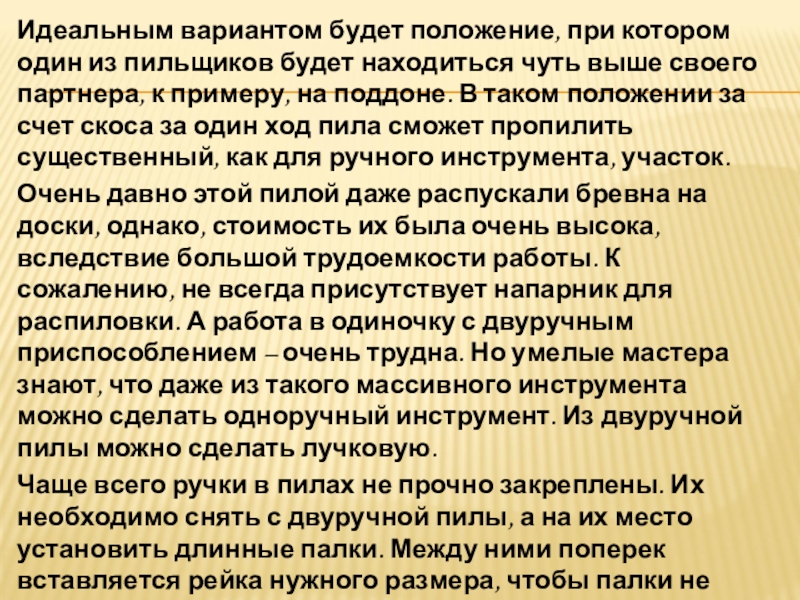

чуть выше своего партнера, к примеру, на поддоне. В таком положении за счет скоса за один ход пила сможет пропилить существенный, как для ручного инструмента, участок.
Очень давно этой пилой даже распускали бревна на доски, однако, стоимость их была очень высока, вследствие большой трудоемкости работы. К сожалению, не всегда присутствует напарник для распиловки. А работа в одиночку с двуручным приспособлением – очень трудна. Но умелые мастера знают, что даже из такого массивного инструмента можно сделать одноручный инструмент. Из двуручной пилы можно сделать лучковую.
Чаще всего ручки в пилах не прочно закреплены. Их необходимо снять с двуручной пилы, а на их место установить длинные палки. Между ними поперек вставляется рейка нужного размера, чтобы палки не сломались от давления.Верхние концы палок нужно соединить веревкой, скрученной наподобие жгута, для гарантии высокого натяжения полотна. Вот и все, у вас получился одноручный инструмент, которым можно работать и в одиночку.

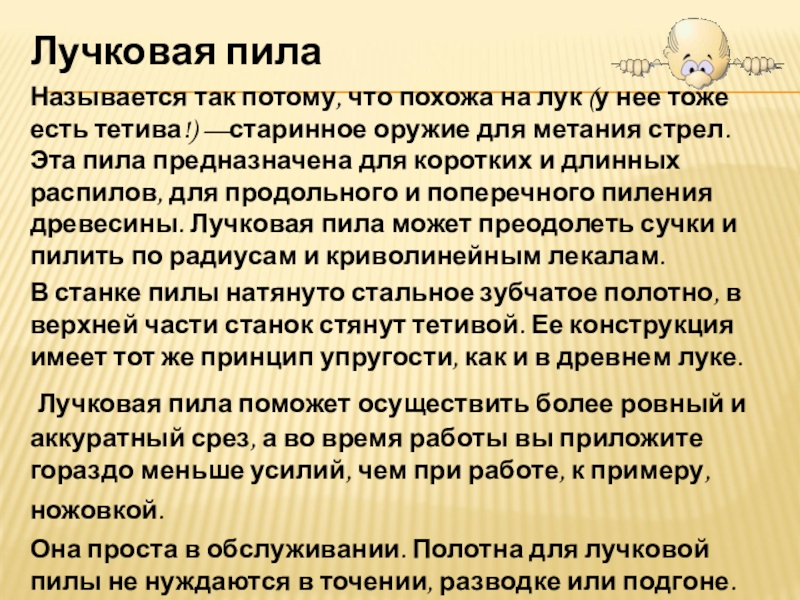

тоже есть тетива!) —старинное оружие для метания стрел. Эта пила предназначена для коротких и длинных распилов, для продольного и поперечного пиления древесины. Лучковая пила может преодолеть сучки и пилить по радиусам и криволинейным лекалам.
В станке пилы натянуто стальное зубчатое полотно, в верхней части станок стянут тетивой. Ее конструкция имеет тот же принцип упругости, как и в древнем луке.
Лучковая пила поможет осуществить более ровный и аккуратный срез, а во время работы вы приложите гораздо меньше усилий, чем при работе, к примеру, ножовкой.
Она проста в обслуживании. Полотна для лучковой пилы не нуждаются в точении, разводке или подгоне. Изношенную пилку необходимо просто заменить на новую.

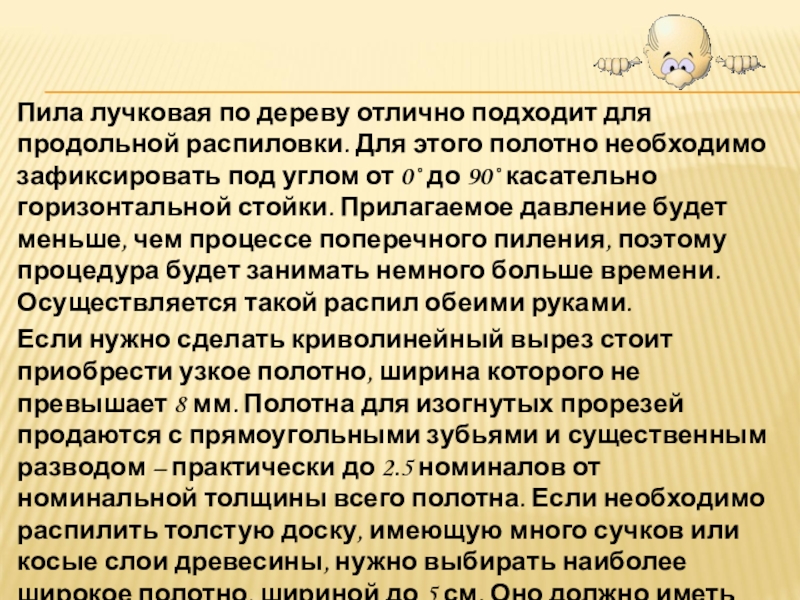

полотно необходимо зафиксировать под углом от 0˚ до 90˚ касательно горизонтальной стойки. Прилагаемое давление будет меньше, чем процессе поперечного пиления, поэтому процедура будет занимать немного больше времени. Осуществляется такой распил обеими руками.
Если нужно сделать криволинейный вырез стоит приобрести узкое полотно, ширина которого не превышает 8 мм. Полотна для изогнутых прорезей продаются с прямоугольными зубьями и существенным разводом – практически до 2.5 номиналов от номинальной толщины всего полотна. Если необходимо распилить толстую доску, имеющую много сучков или косые слои древесины, нужно выбирать наиболее широкое полотно, шириной до 5 см. Оно должно иметь небольшой развод, но существенную толщину. Фигурный и криволинейный вырез на таком материале осуществлять не рекомендуется.

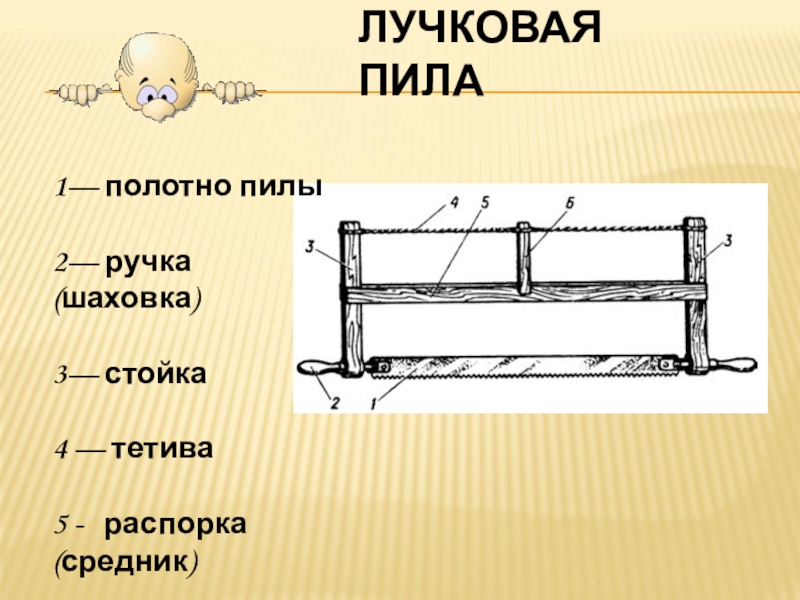

распорка (средник)

6 — закрутка (щеколда)

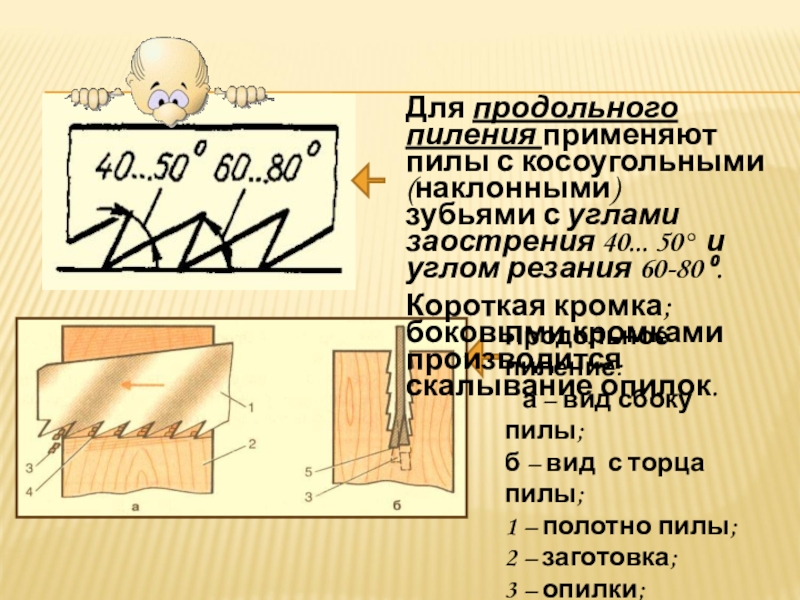

зубьями с углами заострения 40... 50° и углом резания 60-80 ⁰.
Короткая кромка; боковыми кромками производится скалывание опилок.

Продольное пиление:
а – вид сбоку пилы;
б – вид с торца пилы;
1 – полотно пилы;
2 – заготовка;
3 – опилки;
4 – вершина зуба;
5 – режущая кромка зуба

равносторонних треугольников с углами заточки 60... 70°.
Вершина зуба представляет собой трехгранный резец.
Зуб работает при движении пилы в обе стороны.

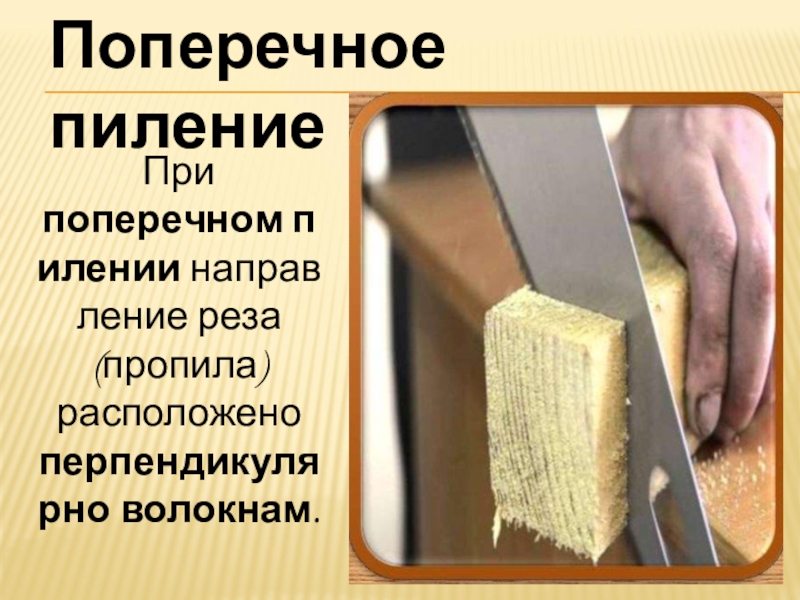

Поперечное пиление:
а – вид сбоку пилы;
б – вид с торца пилы; 1 – полотно пилы;
2 – заготовка;
3 – опилки;
4- вершина зуба;
5 – режущая кромка зуба.

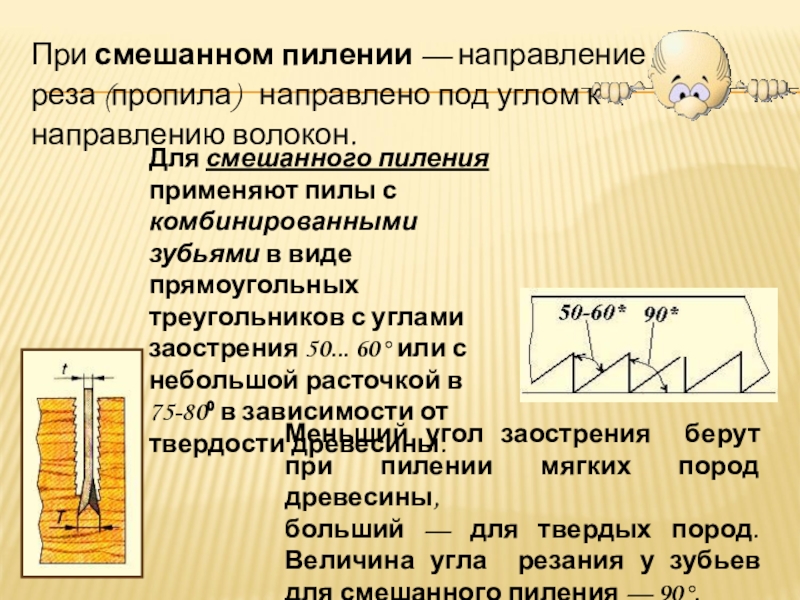

треугольников с углами заострения 50... 60° или с небольшой расточкой в 75-80⁰ в зависимости от твердости древе­сины.

Меньший угол заострения берут при пилении мягких пород древесины, больший — для твердых пород. Величина угла резания у зубьев для смешанного пиления — 90°.

При смешанном пилении — направление реза (пропила) направлено под углом к направлению волокон.

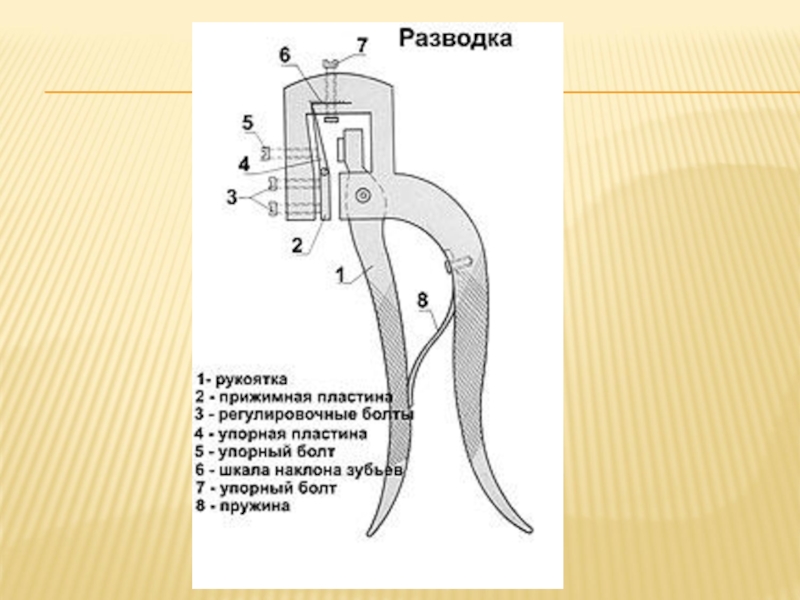

полотно пилы не зажимало в пропиле, зубья пилы должны быть разведены (развод зубьев), т. е. поочередно отогнуты в разные стороны. Благодаря этому пропил становится немного шире и пиление облегчается.

пиления(в).

45° (60 °)

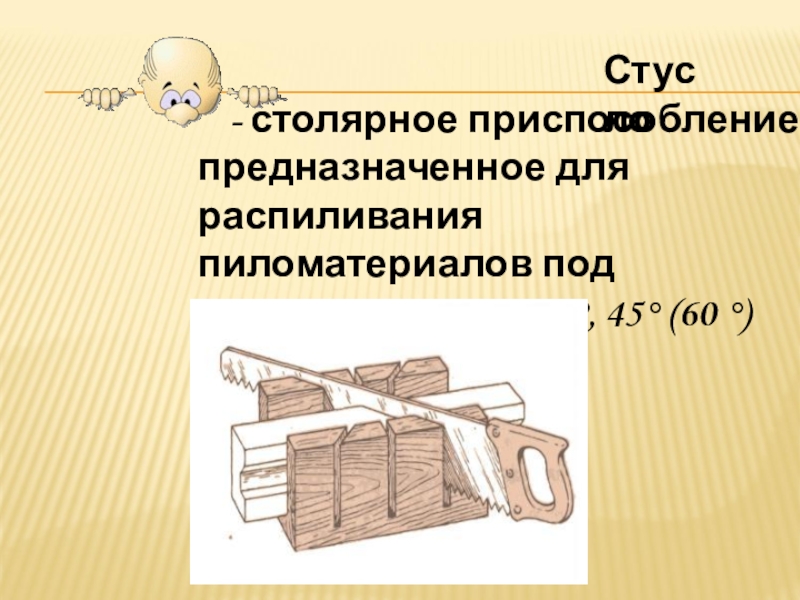

Стусло

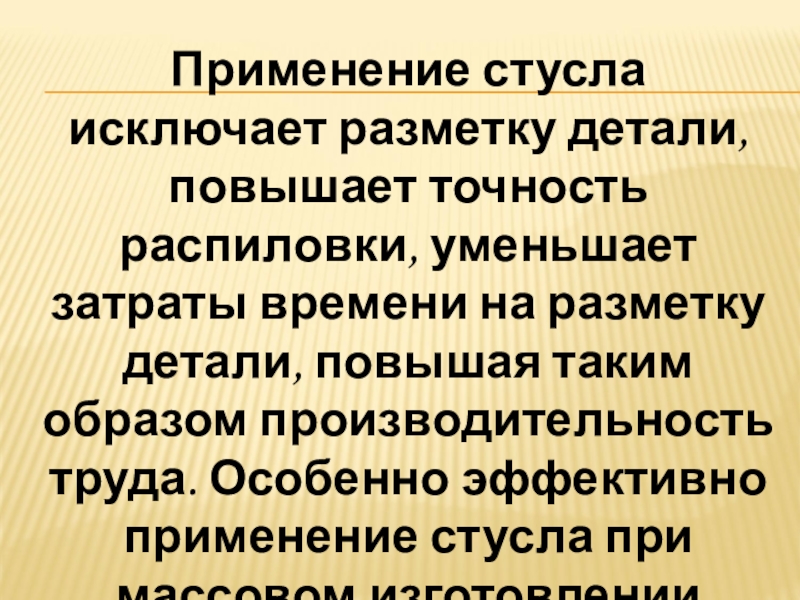

на разметку детали, повышая таким образом производительность труда. Особенно эффективно применение стусла при массовом изготовлении деталей.

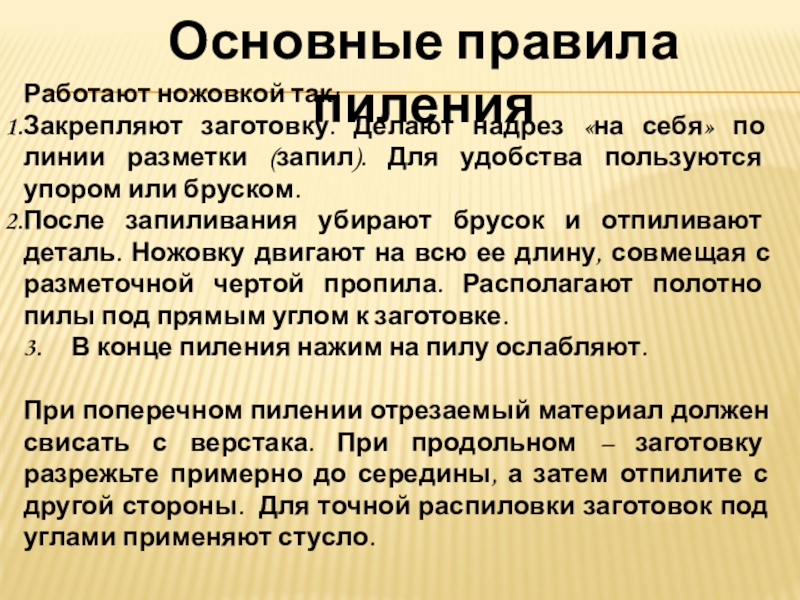

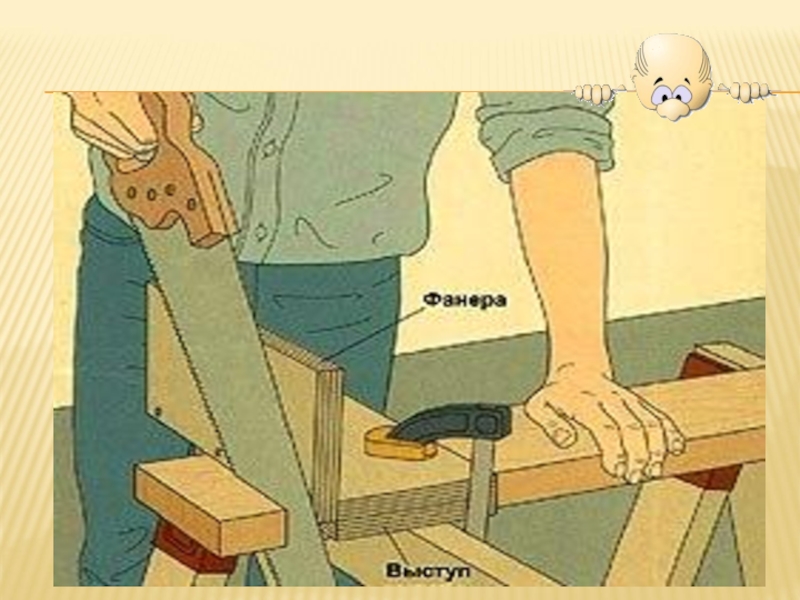

(запил). Для удобства пользуются упором или бруском.
После запиливания убирают брусок и отпиливают деталь. Ножовку двигают на всю ее длину, совмещая с разметочной чертой пропила. Располагают полотно пилы под прямым углом к заготовке.
3. В конце пиления нажим на пилу ослабляют.

При поперечном пилении отрезаемый материал должен свисать с верстака. При продольном – заготовку разрежьте примерно до середины, а затем отпилите с другой стороны. Для точной распиловки заготовок под углами применяют стусло.


Основные правила пиления

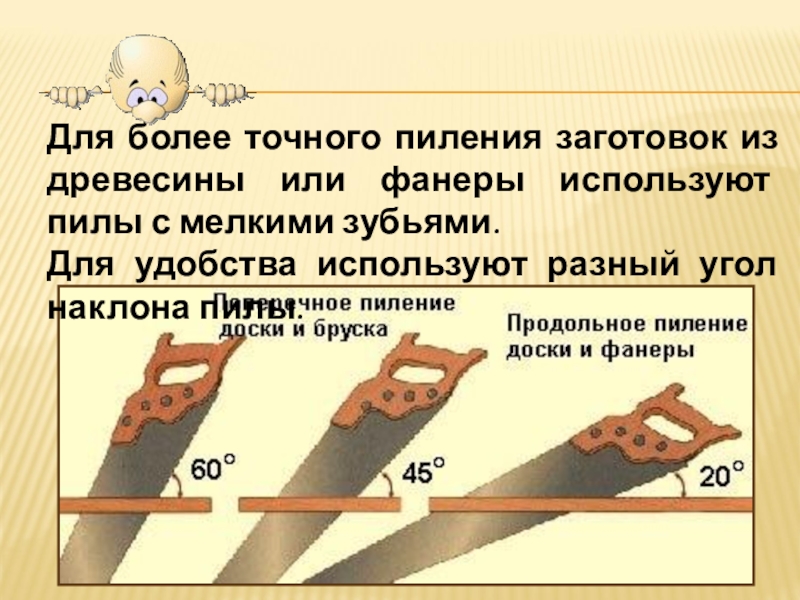

с мелкими зубьями.
Для удобства используют разный угол наклона пилы.

зубьями.

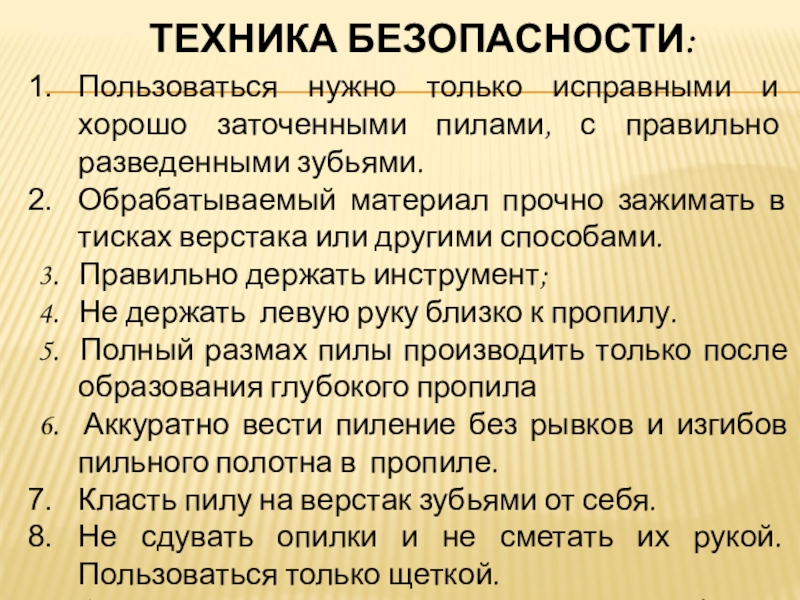

Обрабатываемый материал прочно зажимать в тисках верстака или другими способами.
3. Правильно держать инструмент;
4. Не держать левую руку близко к пропилу.
5. Полный размах пилы производить только после образования глубокого пропила
6. Аккуратно вести пиление без рывков и изгибов пильного полотна в пропиле.
Класть пилу на верстак зубьями от себя.
Не сдувать опилки и не сметать их рукой. Пользоваться только щеткой.
О травмах, порезах немедленно сообщать учителю.

ТЕХНИКА БЕЗОПАСНОСТИ:

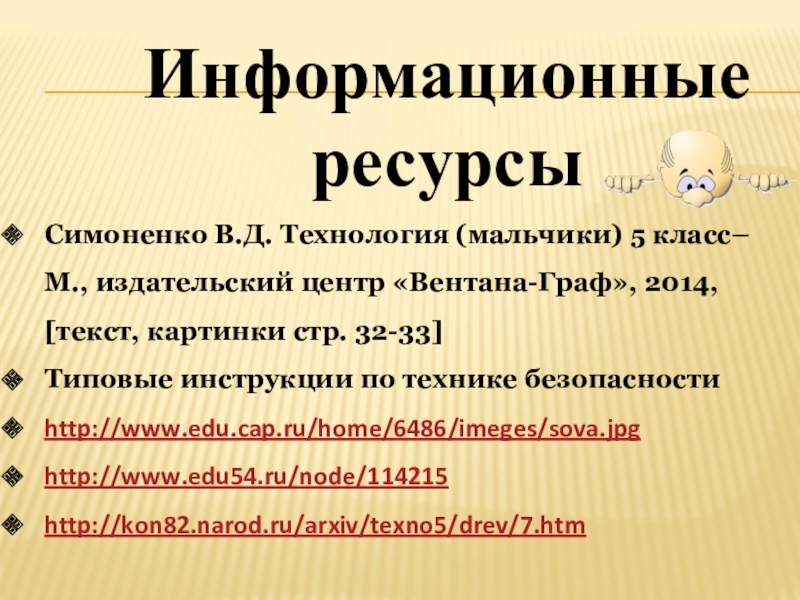

2014, [текст, картинки стр. 32-33]
