Презентация, доклад по технологии Пиление древесины

Содержание

Что относят к инструментам, а что к оборудованию?а - угольникабвгдг - рубанокб -рейсмус в - сверлод - молотокИНСТРУМЕНТЫОБОРУДОВАНИЕПравильноПодумай!!!

Слайд 1Пиление древесины
Скоробогатова Н.М. учитель технологии МБОУ СОШ № 55 города Краснодара

Пиление древесиныСкоробогатова Н.М. учитель технологии МБОУ СОШ № 55 города Краснодара

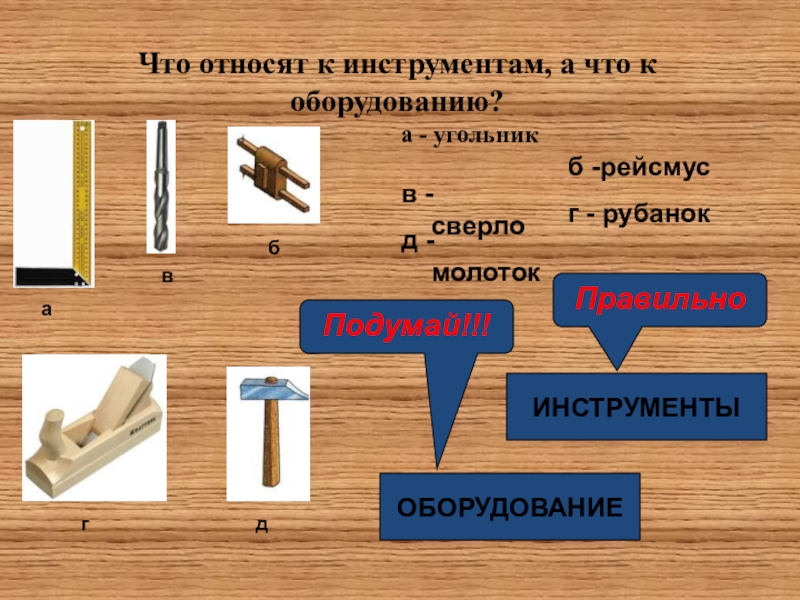

Слайд 2Что относят к инструментам, а что к оборудованию?
а - угольник
а
б
в
г
д
г -

рубанок

б -рейсмус


в - сверло

д - молоток

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

Правильно

Подумай!!!

Что относят к инструментам, а что к оборудованию?а - угольникабвгдг - рубанокб -рейсмус в - сверлод -

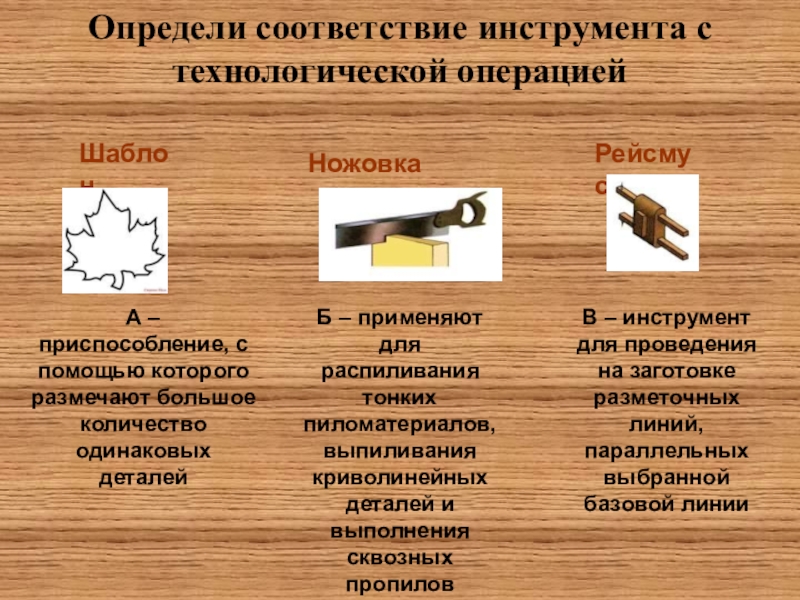

Слайд 3Определи соответствие инструмента с технологической операцией
Шаблон
В – инструмент для проведения на

заготовке разметочных линий, параллельных выбранной базовой линии

Ножовка

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

Рейсмус

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

Определи соответствие инструмента с технологической операцией ШаблонВ – инструмент для проведения на заготовке разметочных линий, параллельных выбранной

Слайд 4Что делать дальше при изготовлении изделия?





1. пиломатериалы
2.древесные материалы

3. эскиз детали
4.разметка

ИНСТРУМЕНТЫ:


Что делать дальше  при изготовлении изделия?   1. пиломатериалы 2.древесные материалы  3. эскиз детали

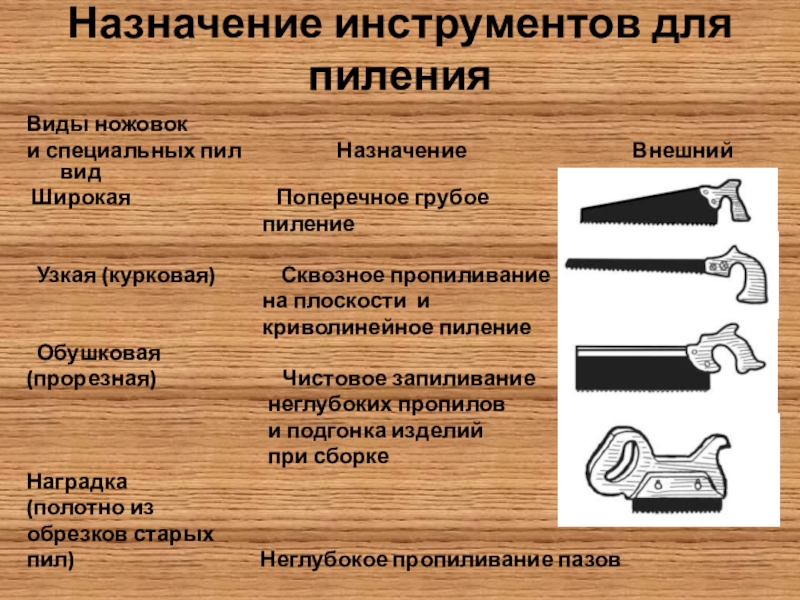

Слайд 5Назначение инструментов для пиления
Виды ножовок
и специальных пил

Назначение Внешний вид
Широкая              Поперечное грубое
пиление

  Узкая (курковая)     Сквозное пропиливание
на плоскости  и
  криволинейное пиление
  Обушковая
(прорезная) Чистовое запиливание
неглубоких пропилов
и подгонка изделий
при сборке
Наградка
(полотно из
обрезков старых
пил)         Неглубокое пропиливание пазов


Назначение инструментов для пиления Виды ножовок и специальных пил

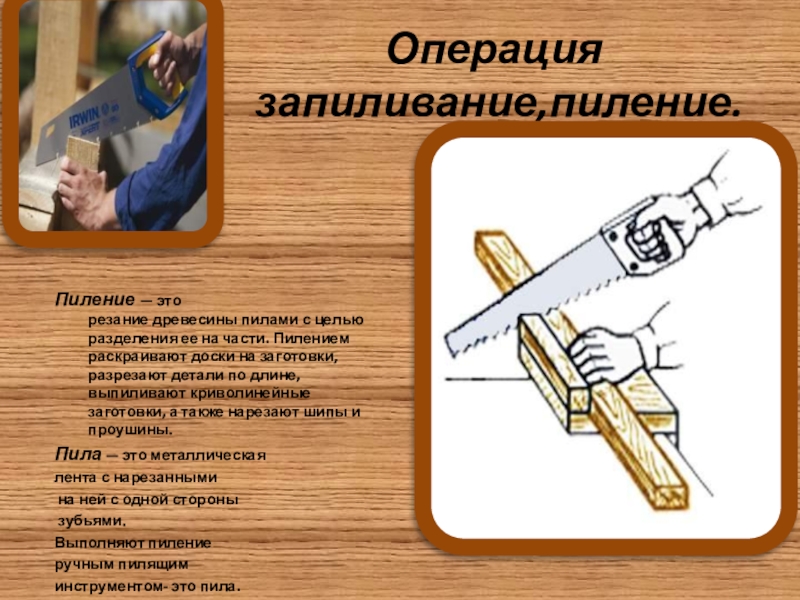

Слайд 6Операция запиливание,пиление.



Пиление — это резание древесины пилами с целью разделения ее на части.

Пилением раскраивают доски на заготовки, разрезают детали по длине, выпиливают криволинейные заготовки, а также нарезают шипы и проушины.
Пила — это металлическая
лента с нарезанными
на ней с одной стороны
зубьями.
Выполняют пиление
ручным пилящим
инструментом- это пила.

Операция   запиливание,пиление.Пиление — это резание древесины пилами с целью разделения ее на части. Пилением раскраивают доски на заготовки,

Слайд 7Приспособления для пиления
а) стусло б) упор

в) брусок
Приспособления для пиленияа) стусло    б) упор     в) брусок

Слайд 8Пиление может быть
ручное
механическое

Пиление может бытьручноемеханическое

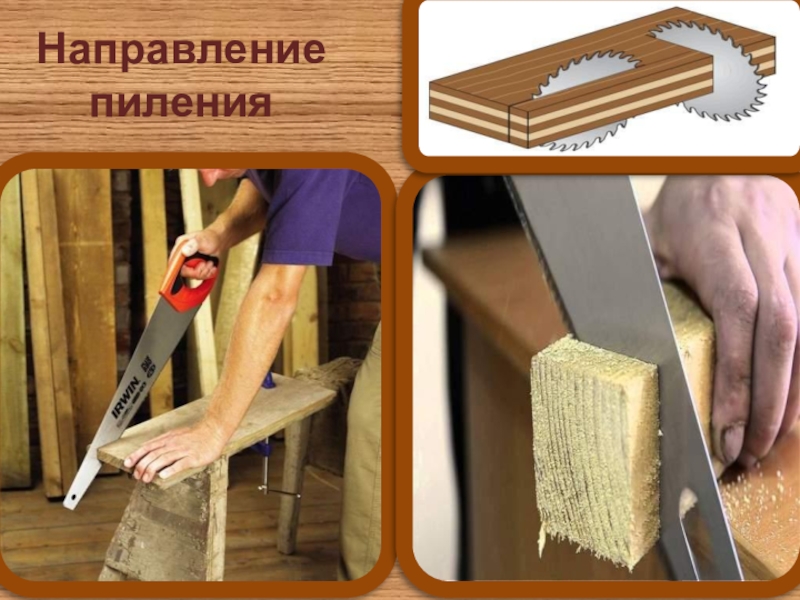

Слайд 9Направление пиления

Направление пиления

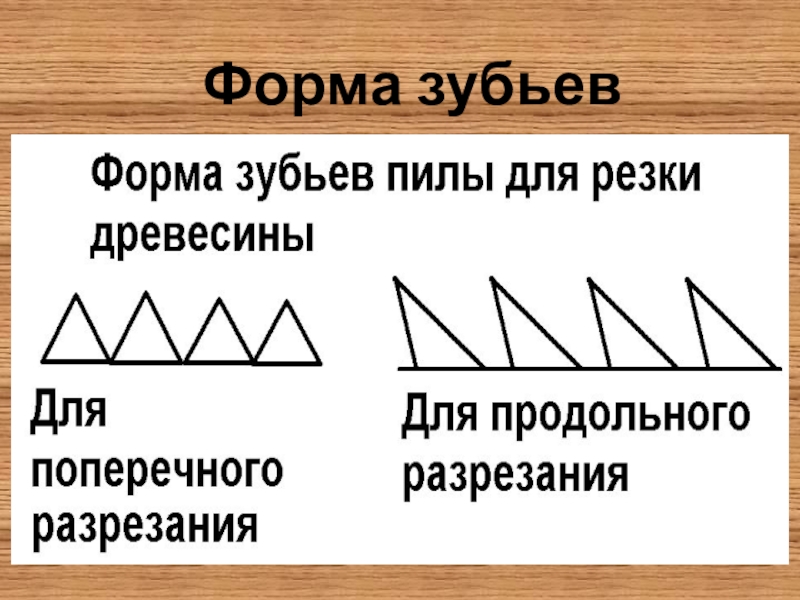

Слайд 10Форма зубьев

Форма зубьев

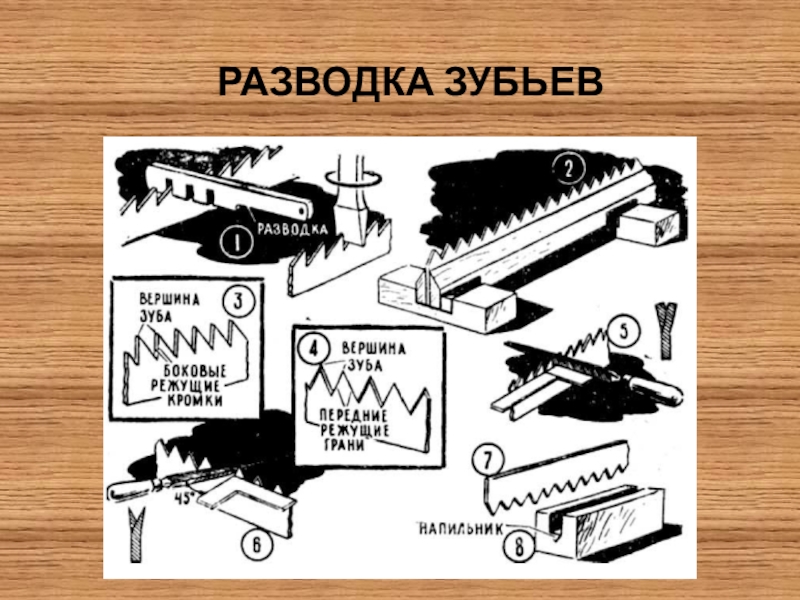

Слайд 11РАЗВОДКА ЗУБЬЕВ

РАЗВОДКА ЗУБЬЕВ

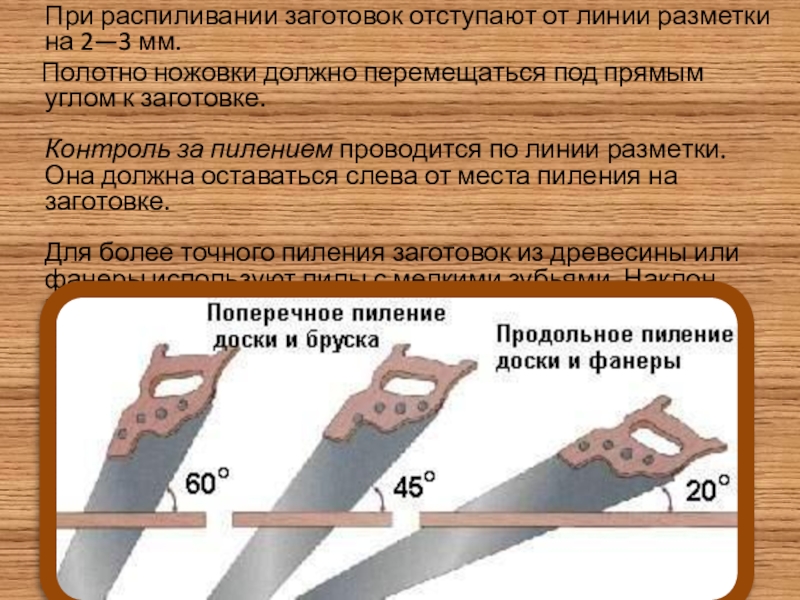

Слайд 12  При распиливании заготовок отступают от линии разметки на

2—3 мм.
Полотно ножовки должно перемещаться под прямым углом к заготовке. Контроль за пилением проводится по линии разметки. Она должна оставаться слева от места пиления на заготовке. Для более точного пиления заготовок из древесины или фанеры используют пилы с мелкими зубьями. Наклон пилы показан на рисунке.

    При распиливании заготовок отступают от линии разметки на 2—3 мм.    Полотно ножовки

Слайд 13Пиление с помощью приспособления. СТУСЛО

Стусло  имеет

желобчатую форму, его применяют для точной распиловки брусков и досок под углами 90°, 45°.
На боковинах выполнены пропилы под нужным углом.
В них вставляют полотно пилы и производят распиловку под нужным углом.

Пиление с помощью приспособления. СТУСЛО   Стусло   имеет желобчатую форму, его применяют для точной распиловки

Слайд 141. Ножовку следует класть в лоток зубьями от себя, чтобы…
Пиление древесины:

проверь свои знания

А – в процессе работы другими инструментами она не упала на пол и не травмировала ноги работающего

Б – зубья пилы не повредили крышку верстака, выполняя работу другими инструментами

В – рука не наткнулась на зубья, когда мы берём ножовку из лотка

Правильно

Подумай!!!

Подумай!!!

Правильное положение ножовки

1. Ножовку следует класть в лоток зубьями от себя, чтобы…Пиление древесины:  проверь свои знанияА – в

Слайд 15Пиление древесины: проверь свои знания
В – ножовка может вырваться из пропила

и поранить руку

А – полотно ножовки будет двигаться рывками, а это опасно

Б – при запиле ножовка может сорваться и поранить руку

Правильно

Подумай!!!

Подумай!!!

2. Нельзя пользоваться неразведенной ножовкой потому, что…

Ножовка с неразведенными зубьями

Пиление древесины:  проверь свои знанияВ – ножовка может вырваться из пропила и поранить рукуА – полотно

Слайд 163. Нельзя пользоваться тупой или гнутой ножовкой, потому что…
Пиление древесины: проверь

свои знания

А – при запиле ножовка может сорваться и поранить руку

Б – ножовка может вырваться из пропила и поранить руку

В – придётся увеличивать силу резания, а это опасно

Правильно

Подумай!!!

Подумай!!!

3. Нельзя пользоваться тупой или гнутой ножовкой, потому что…Пиление древесины:  проверь свои знанияА – при запиле

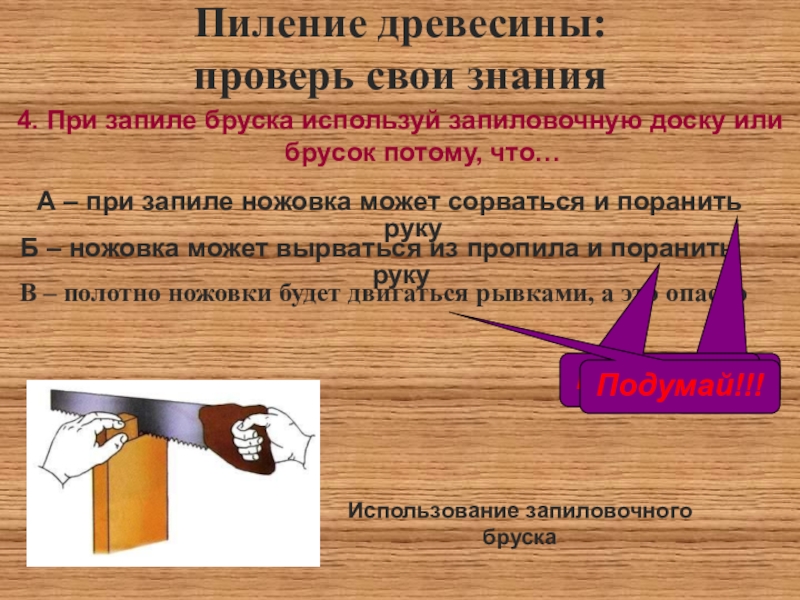

Слайд 17Пиление древесины: проверь свои знания
В – полотно ножовки будет двигаться рывками,

а это опасно

А – при запиле ножовка может сорваться и поранить руку

Б – ножовка может вырваться из пропила и поранить руку

Правильно

Подумай!!!

Подумай!!!

4. При запиле бруска используй запиловочную доску или брусок потому, что…

Использование запиловочного бруска

Пиление древесины:  проверь свои знанияВ – полотно ножовки будет двигаться рывками, а это опасноА – при

Слайд 185. При пилении необходимо пользоваться направителями. Для отпиливания заготовок применять упор,

стусло чтобы…

Пиление древесины: проверь свои знания

А – не травмировать руки при пилении

Б – более качественно выполнить работу

В – не использовать разметку

Подумай!!!

Правильно

Подумай!!!

Использование стусла

Использование упорной подкладочной доски

5. При пилении необходимо пользоваться направителями. Для отпиливания заготовок применять упор, стусло чтобы…Пиление древесины:  проверь свои

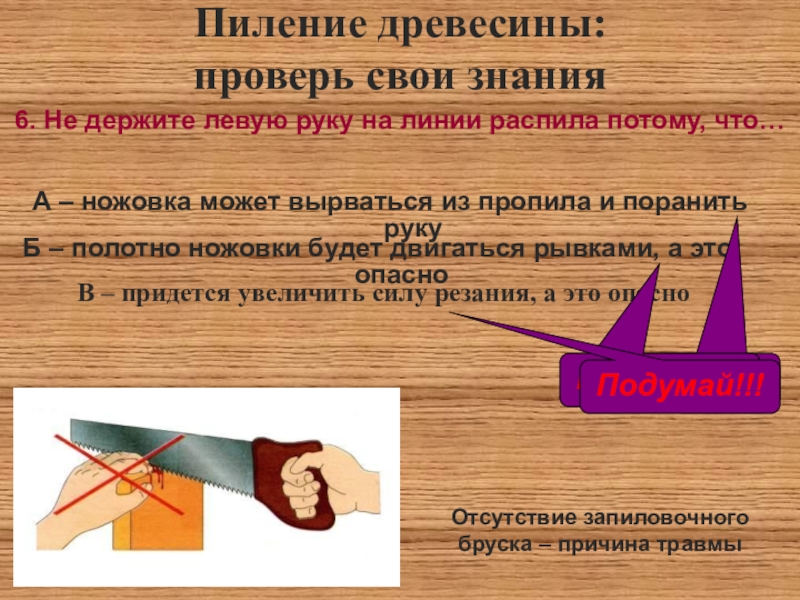

Слайд 19Пиление древесины: проверь свои знания
В – придется увеличить силу резания, а

это опасно

А – ножовка может вырваться из пропила и поранить руку

Б – полотно ножовки будет двигаться рывками, а это опасно

Правильно

Подумай!!!

Подумай!!!

6. Не держите левую руку на линии распила потому, что…

Отсутствие запиловочного бруска – причина травмы

Пиление древесины:  проверь свои знанияВ – придется увеличить силу резания, а это опасноА – ножовка может

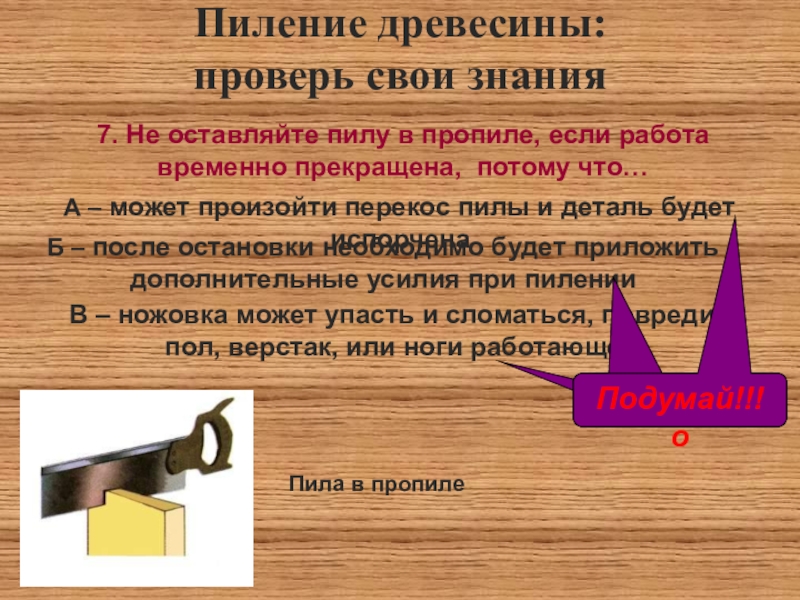

Слайд 207. Не оставляйте пилу в пропиле, если работа временно прекращена, потому

что…

Пиление древесины: проверь свои знания

А – может произойти перекос пилы и деталь будет испорчена

Б – после остановки необходимо будет приложить дополнительные усилия при пилении

В – ножовка может упасть и сломаться, повредить пол, верстак, или ноги работающего

Правильно

Подумай!!!

Подумай!!!

Пила в пропиле

7. Не оставляйте пилу в пропиле, если работа временно прекращена, потому что…Пиление древесины:  проверь свои знанияА

Слайд 21Что сегодня на уроке было интересным?
Чему вы научились?
ПОДВЕДЕМ ИТОГИ!

Что сегодня на уроке было интересным?Чему вы научились?ПОДВЕДЕМ ИТОГИ!

Слайд 22Я узнал...

Я научился...
Мне
пригодится это...
РЕФЛЕКСИЯ

Я узнал...Я научился...Мне пригодится это...РЕФЛЕКСИЯ
