Презентация, доклад по технологии Операции и приемы обработки металлических листов, проволоки 5 класс

человека, направленная на удовлетворение нужд и потребностей людей в изделиях из металлов с использованием станков, инструментов и оборудования.
Технология производства изделий из тонколистового металла и проволоки включает в себя следующие слесарные операции: правка, резание, зачистка, гибка тонколистового металла и проволоки.

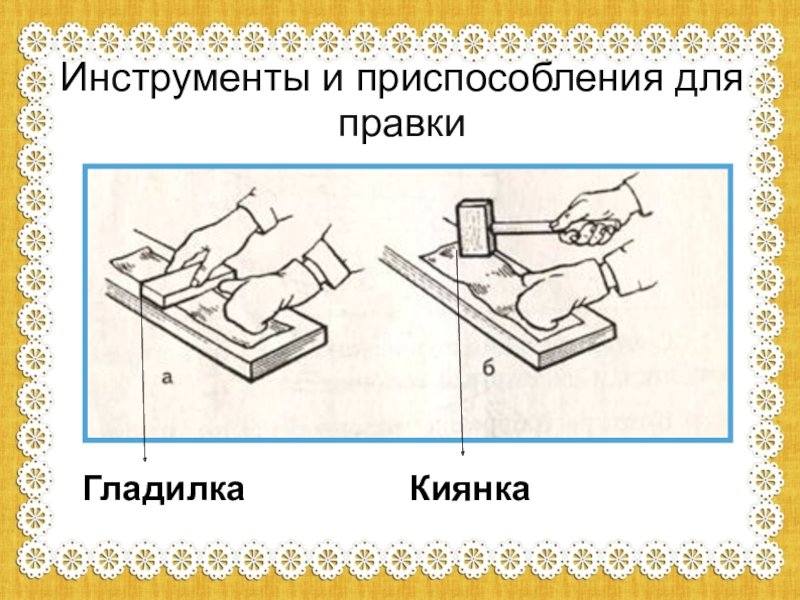

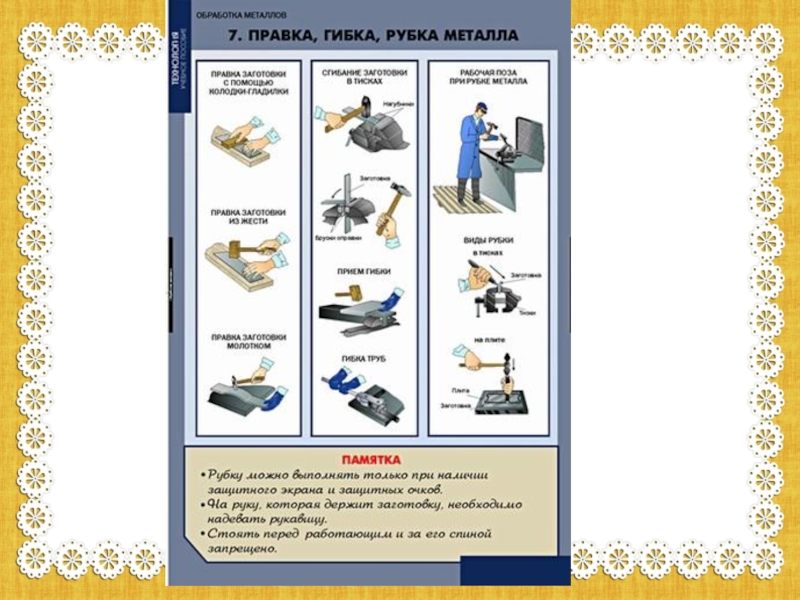

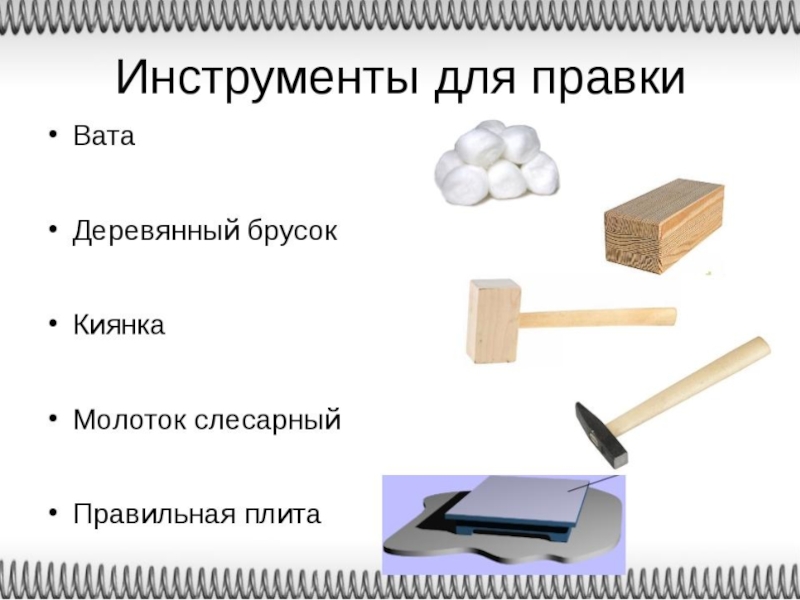

Правкой называется - операция по устранению дефектов заготовок и деталей в виде вогнутости, выпуклости, волнистости, коробления, искривления и т. д.
Ее сущность заключается в сжатии выпуклого слоя металла и расширении вогнутого.

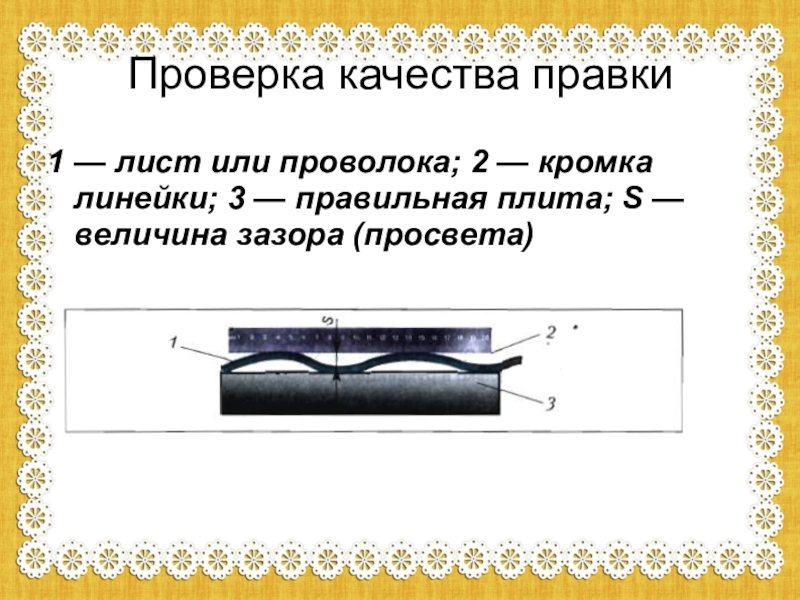

3 — правильная плита; S — величина зазора (просвета)

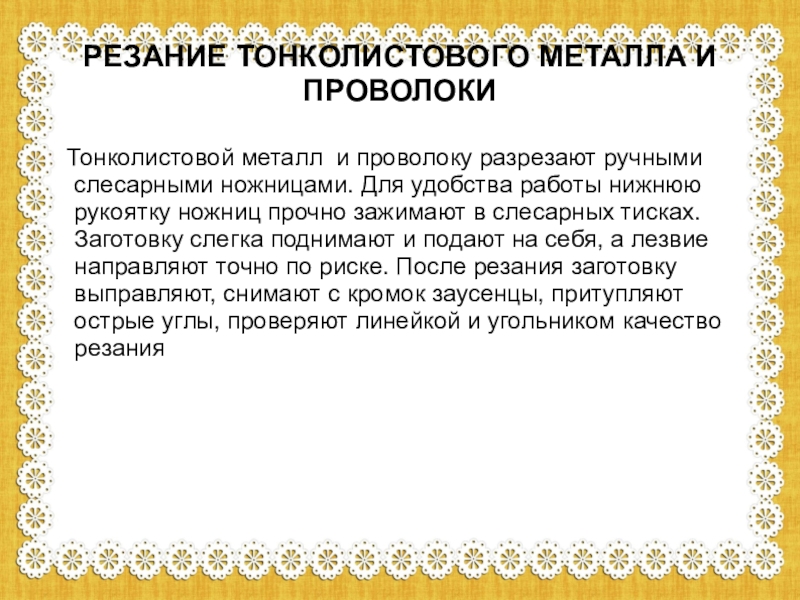

ручными слесарными ножницами. Для удобства работы нижнюю рукоятку ножниц прочно зажимают в слесарных тисках. Заготовку слегка поднимают и подают на себя, а лезвие направляют точно по риске. После резания заготовку выправляют, снимают с кромок заусенцы, притупляют острые углы, проверяют линейкой и угольником качество резания

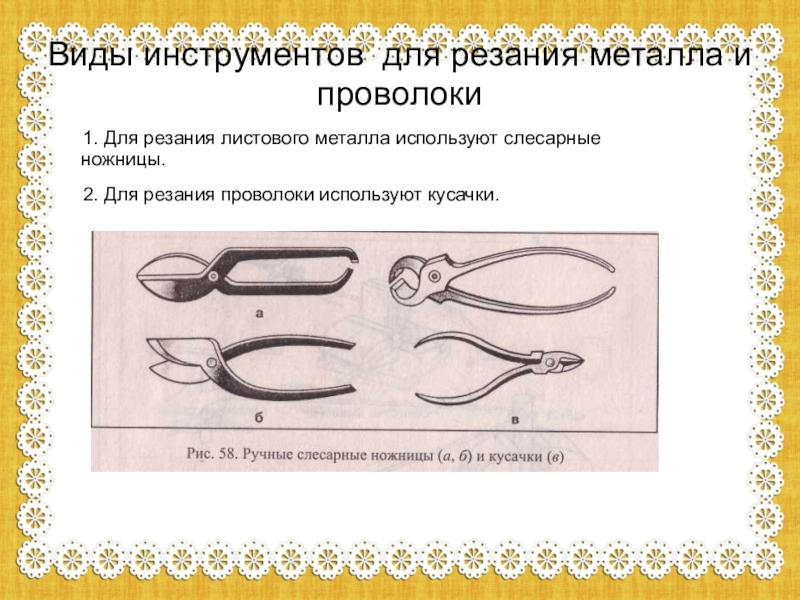

резания листового металла используют слесарные ножницы.
2. Для резания проволоки используют кусачки.

ножницы

прямые кривые
(для резания прямых линий ( для вырезания в заготовках
и кривых линий небольшой фасонных отверстий)
кривизны)

тисках

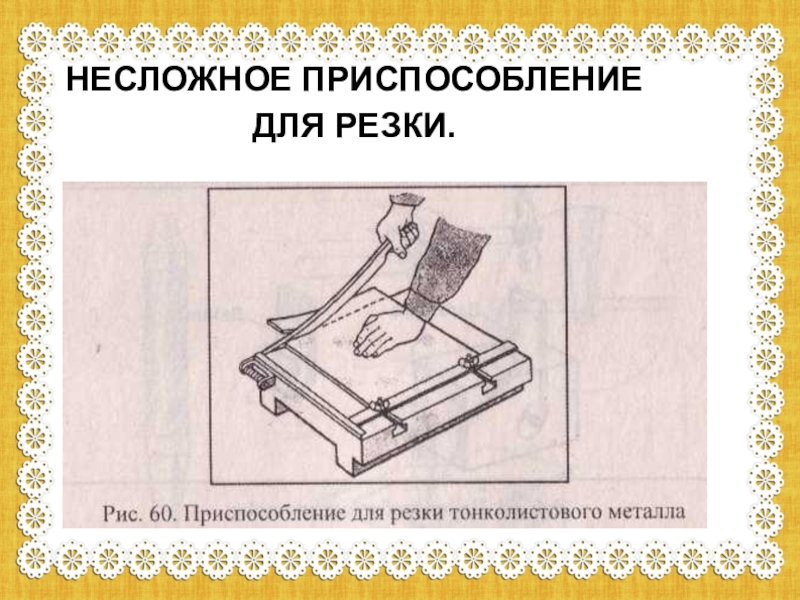

В приспособлении для резки

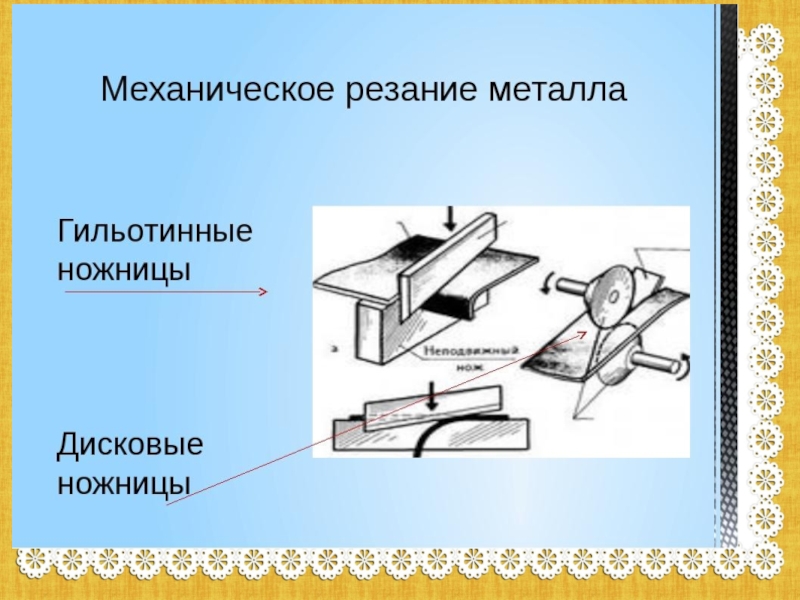

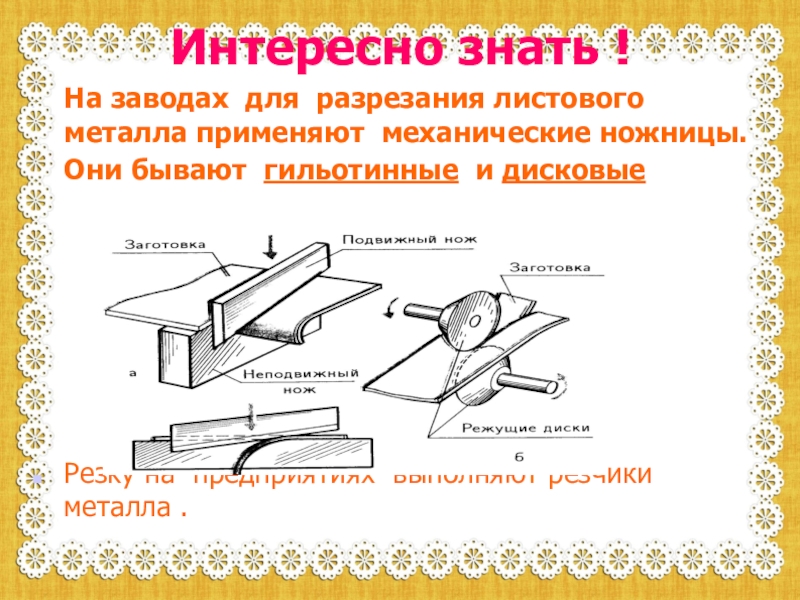

ножницы. Они бывают гильотинные и дисковые






Резку на предприятиях выполняют резчики металла .

ножницами.

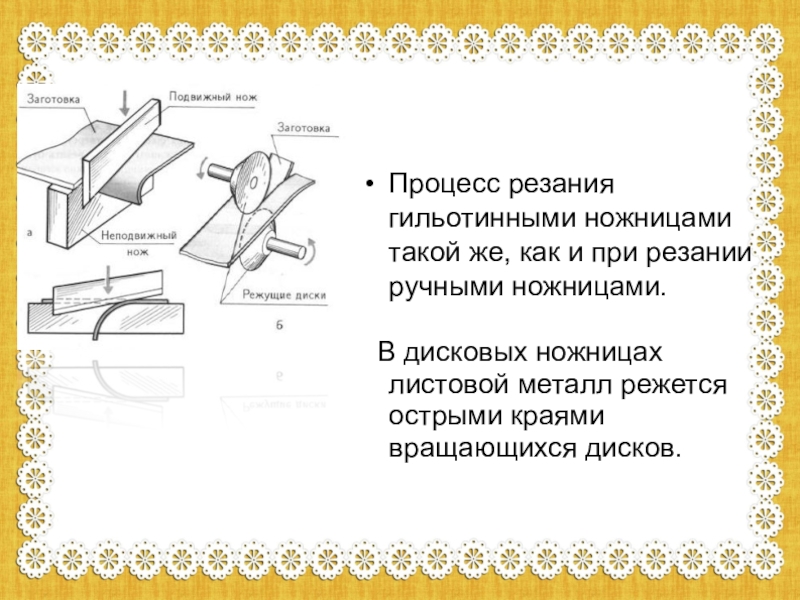

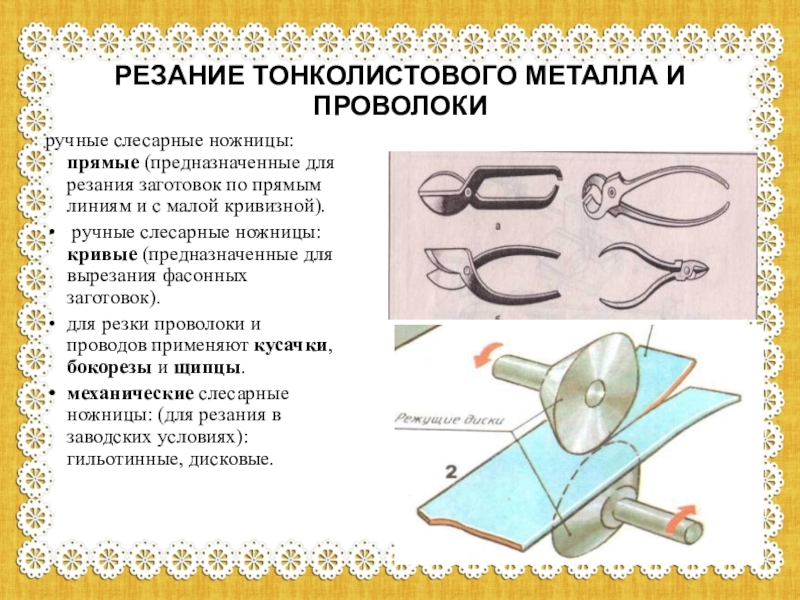

В дисковых ножницах листовой металл режется острыми краями вращающихся дисков.

заготовок по прямым линиям и с малой кривизной).
ручные слесарные ножницы: кривые (предназначенные для вырезания фасонных заготовок).

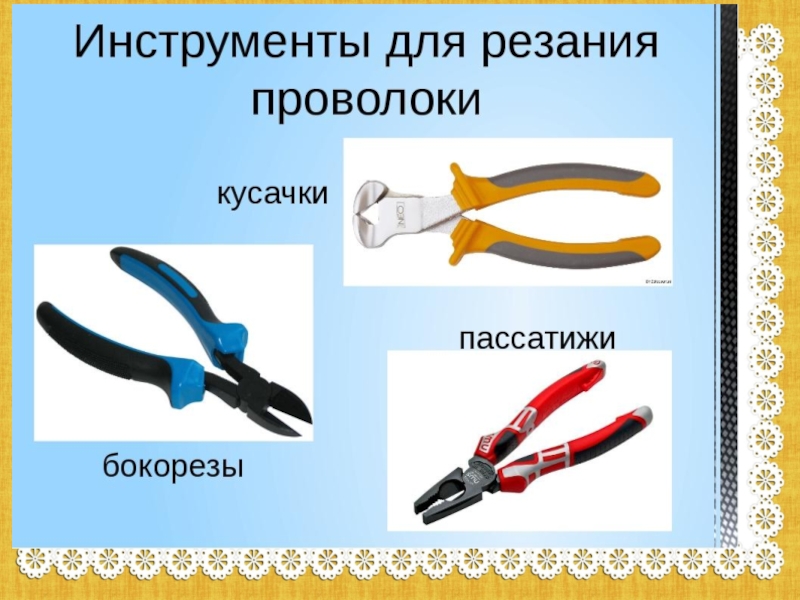

для резки проволоки и проводов применяют кусачки, бокорезы и щипцы.
механические слесарные ножницы: (для резания в заводских условиях): гильотинные, дисковые.

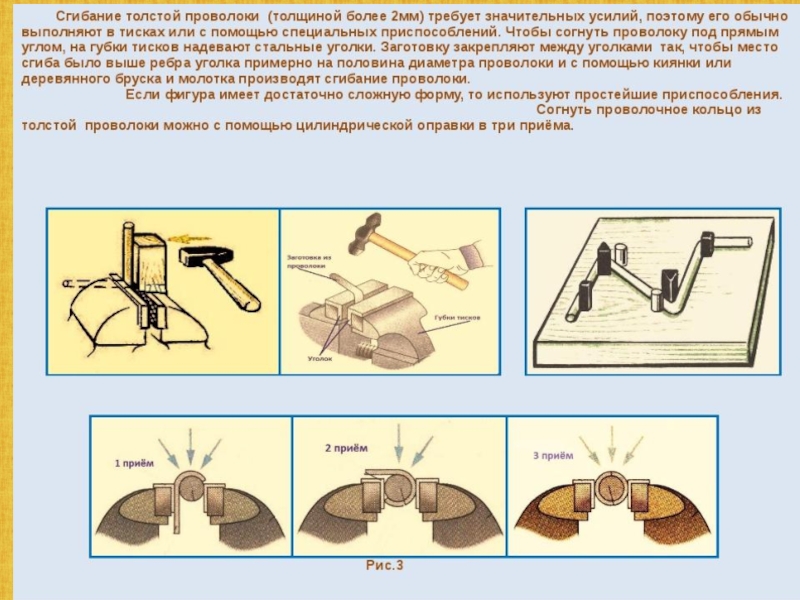

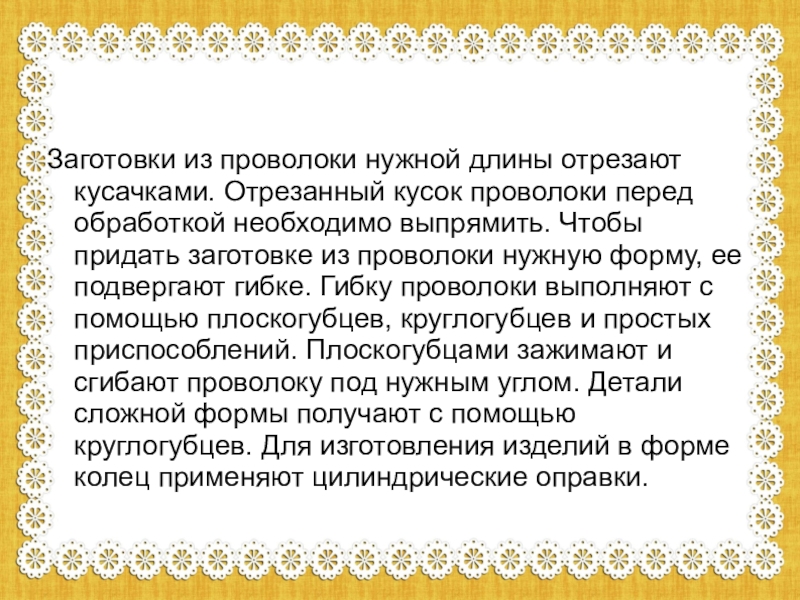

обработкой необходимо выпрямить. Чтобы придать заготовке из проволоки нужную форму, ее подвергают гибке. Гибку проволоки выполняют с помощью плоскогубцев, круглогубцев и простых приспособлений. Плоскогубцами зажимают и сгибают проволоку под нужным углом. Детали сложной формы получают с помощью круглогубцев. Для изготовления изделий в форме колец применяют цилиндрические оправки.

заготовку.

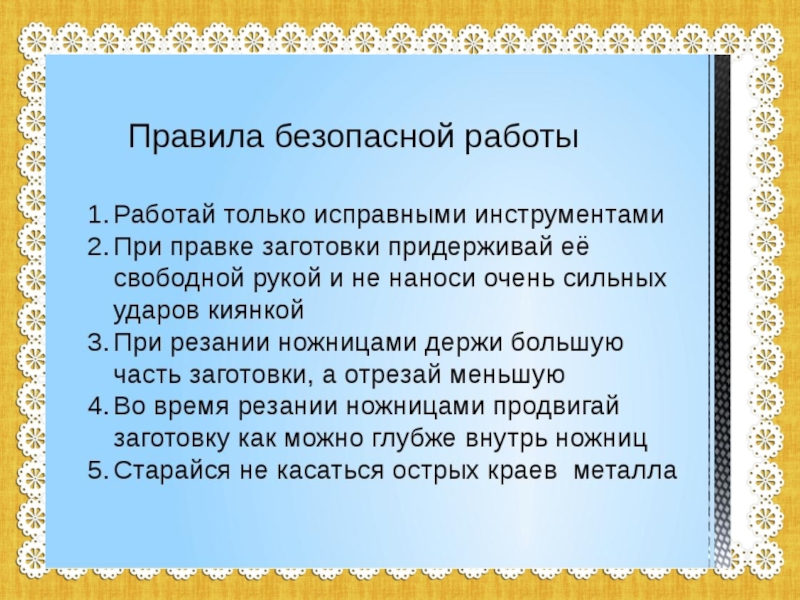

* Слесарные ножницы надежно закреплять в тисках
* Не держать левую руку близко к ножницам, чтобы пальцы не попали под лезвие.
* Подавать ножницы товарищу нужно ручками от себя , а класть на стол – ручками к себе.
* Отрезая небольшие куски металла, направлять их на защитный экран.

поверхности стальных и чугунных изделий. Это окислы железа из-за большой влажности, наличия кислых сред вокруг изделия.
Наждачная бумага обычно представляет собой песок или мелкие частички стекла, наклеенные на бумагу. Она легко рвется, разрывается при изгибах. Поэтому с ней обращаются осторожно. Особенно опасны выделяющиеся при зачистке частички стекла и песок, а также выделяющаяся древесная пыль при попадании в дыхательные пути и пищевод человека.

корунда, наклеенные на тканевую основу. Они прочнее, допускают многократные изгибы. Шлифовальная шкурка применяется для шлифовальных станков.
Зернистость наждачной бумаги и шлифовальной шкурки маркируется на ее нелицевой (нерабочей) стороне цифрами. Цифра указывает средний размер частиц в микрометрах (мкм) – тысячных долях миллиметра. Например, зернистость 300 – означает размер зерен около 0,3 мм.

зачищаемые заготовки.
3. Не трогайте острые кромки листов и проволоки пальцами.

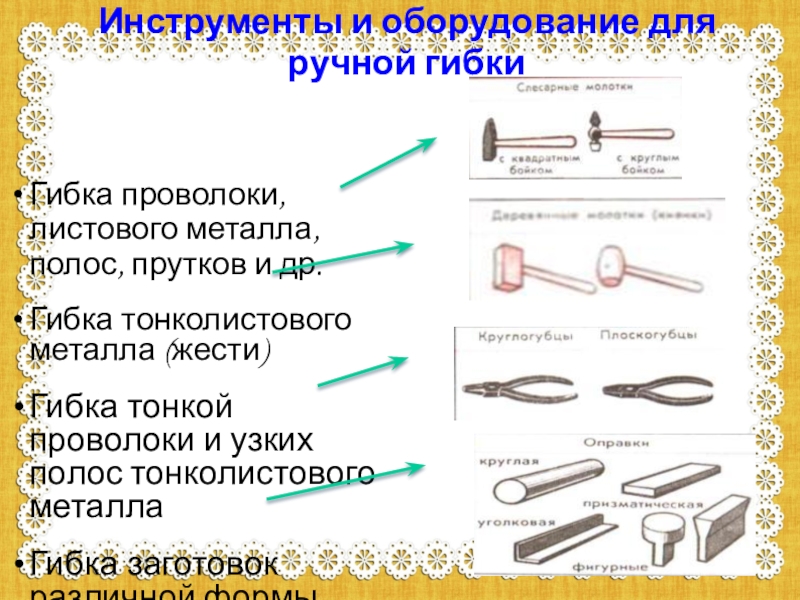

прутков и др.

Гибка тонколистового металла (жести)

Гибка тонкой проволоки и узких полос тонколистового металла

Гибка заготовок различной формы

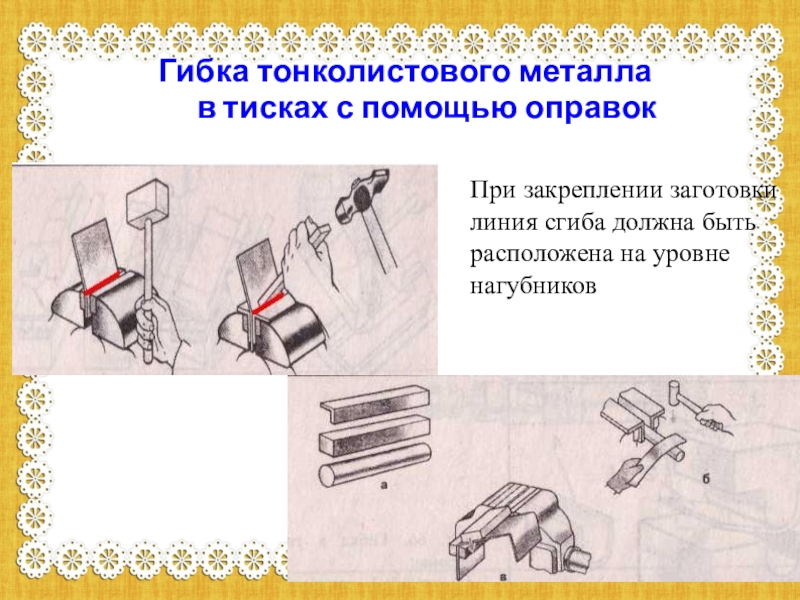

закреплении заготовки линия сгиба должна быть расположена на уровне нагубников

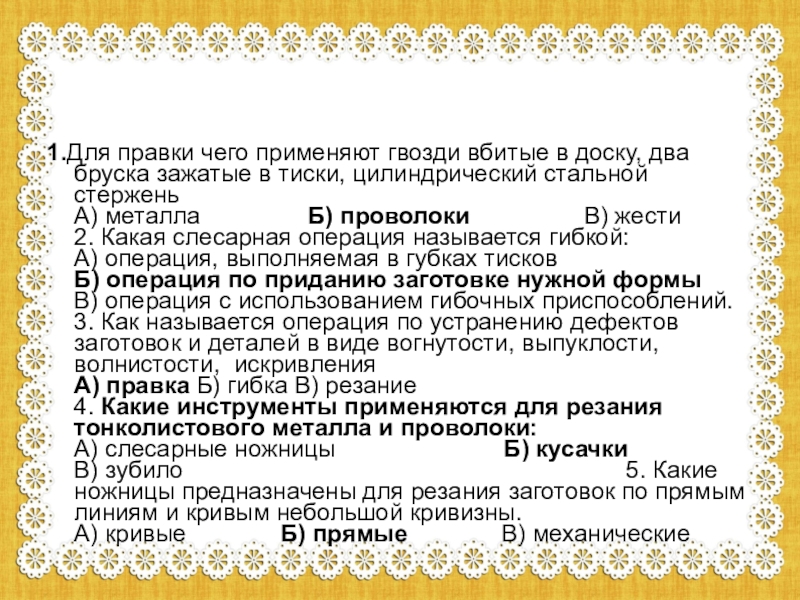

в тиски, цилиндрический стальной стержень А) металла Б) проволоки В) жести 2. Какая слесарная операция называется гибкой: А) операция, выполняемая в губках тисков Б) операция по приданию заготовке нужной формы В) операция с использованием гибочных приспособлений. 3. Как называется операция по устранению дефектов заготовок и деталей в виде вогнутости, выпуклости, волнистости, искривления А) правка Б) гибка В) резание 4. Какие инструменты применяются для резания тонколистового металла и проволоки: А) слесарные ножницы Б) кусачки В) зубило 5. Какие ножницы предназначены для резания заготовок по прямым линиям и кривым небольшой кривизны. А) кривые Б) прямые В) механические
