Презентация, доклад по технологии на тему Виды соединений деталей

Содержание

Шип- выступ на конце одной из деталей

Слайд 1Виды соединения деталей автор презентации: Гуща Владимир Владимирович, учитель технологии МКОУ

«СОШ с. Серафимовка» Ольгинского района Приморского края
Виды соединения деталей автор презентации: Гуща Владимир Владимирович, учитель технологии МКОУ «СОШ с. Серафимовка» Ольгинского района Приморского

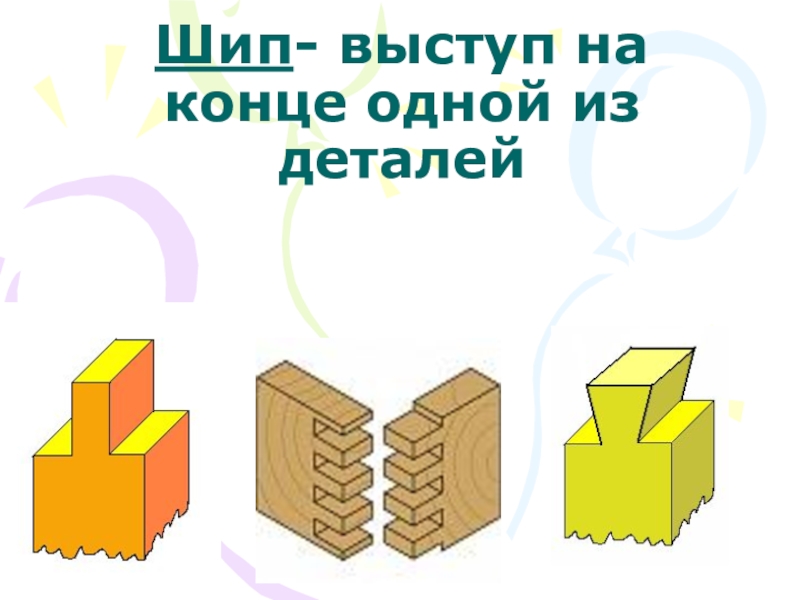

Слайд 3Шип- выступ на конце одной из деталей

Шип- выступ на конце одной из деталей

Слайд 4Проушина- открытое углубление на конце одной из деталей

Проушина- открытое углубление на конце одной из деталей

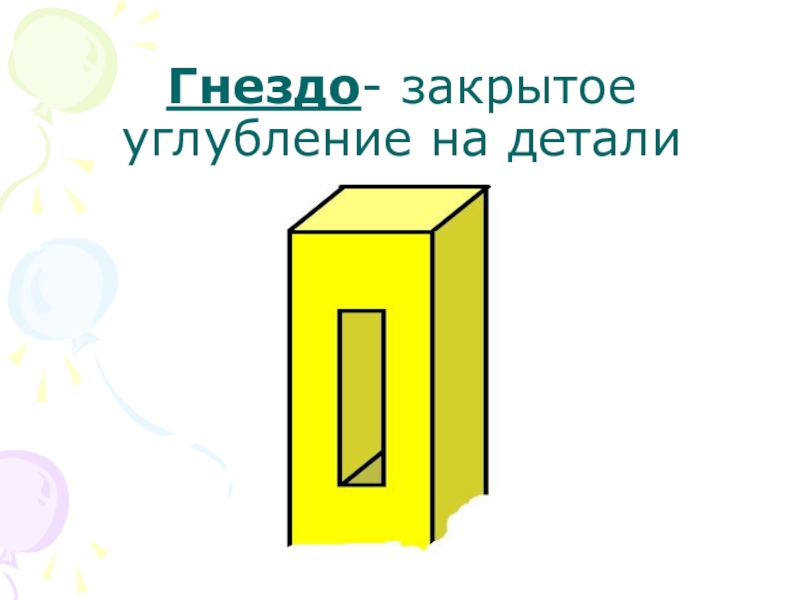

Слайд 5Гнездо- закрытое углубление на детали

Гнездо- закрытое углубление на детали

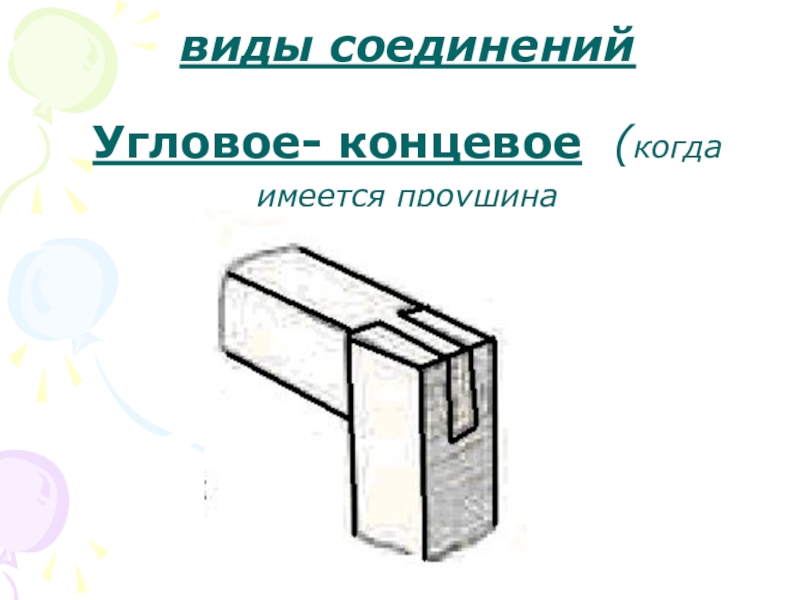

Слайд 6виды соединений Угловое- концевое (когда имеется проушина

виды соединений  Угловое- концевое (когда имеется проушина

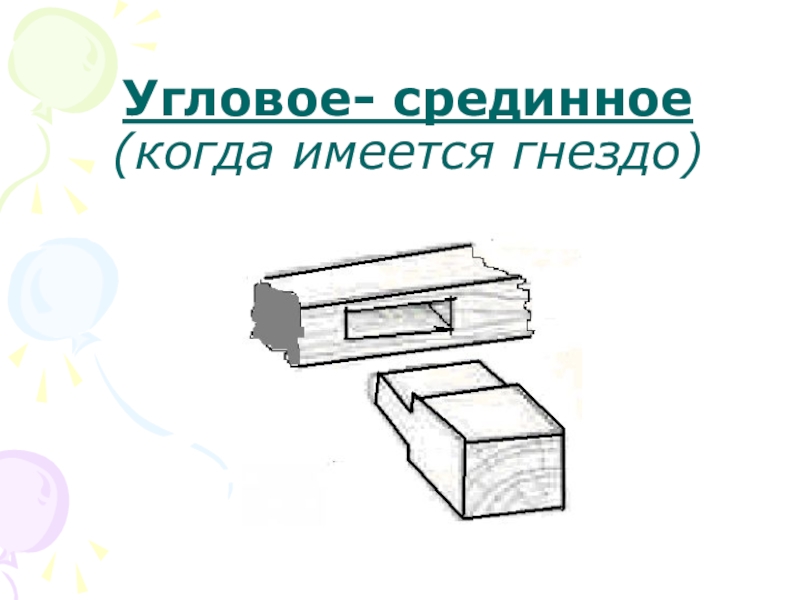

Слайд 7Угловое- срединное (когда имеется гнездо)

Угловое- срединное (когда имеется гнездо)

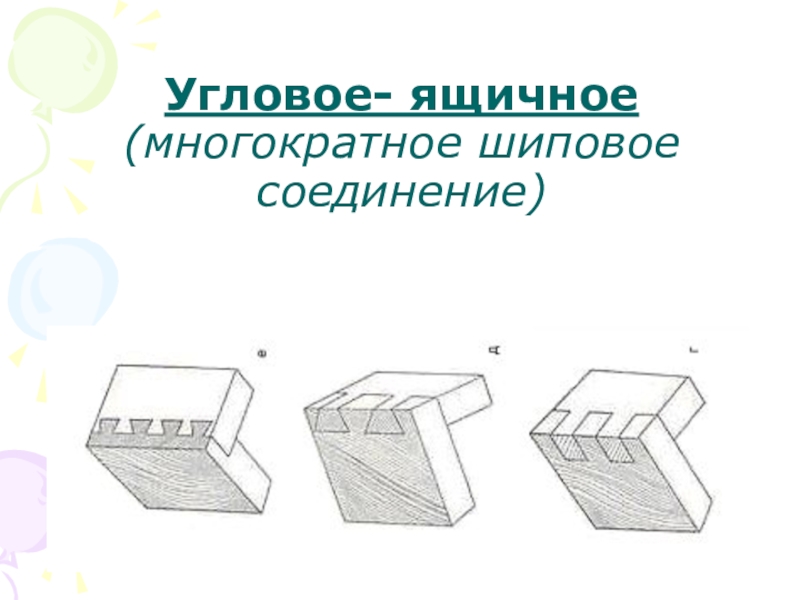

Слайд 8Угловое- ящичное (многократное шиповое соединение)

Угловое- ящичное (многократное шиповое соединение)

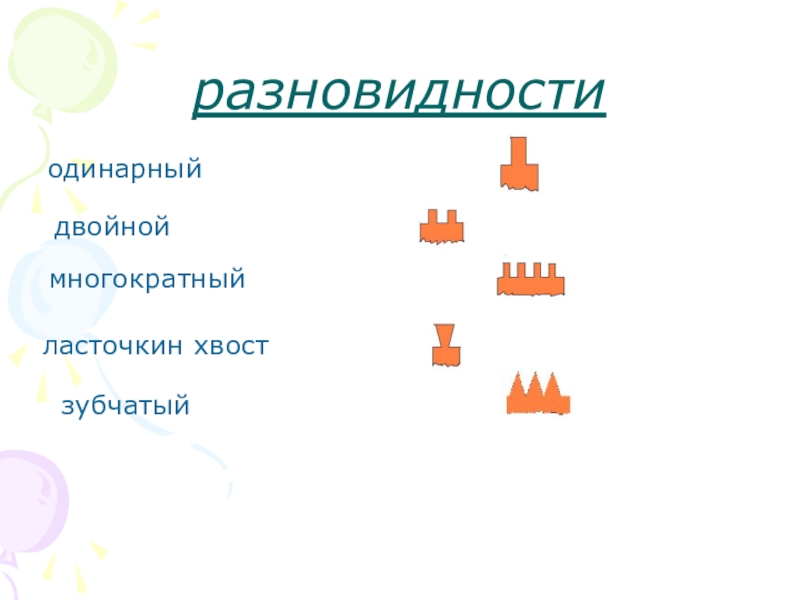

Слайд 9разновидности
одинарный


двойной

многократный


ласточкин хвост
зубчатый

разновидности одинарный двойной многократный ласточкин хвост зубчатый

Слайд 10элементы

вершина
щёчки
заплечики

элементы вершина   щёчки заплечики

Слайд 11типы шиповых соединений
Соединение (когда имеется проушина)
Примыкание (когда имеется гнездо)
Сплачивание (детали

соединяются кромочными частями)
типы шиповых соединений Соединение (когда имеется проушина)Примыкание (когда имеется гнездо)Сплачивание (детали соединяются кромочными частями)

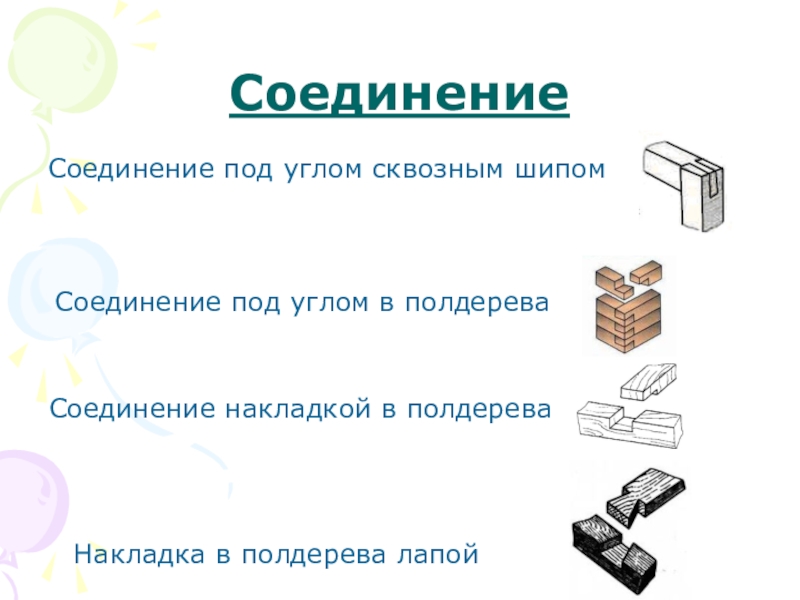

Слайд 12Соединение
Соединение под углом сквозным шипом

Соединение под углом в полдерева


Соединение накладкой в полдерева

Накладка в полдерева лапой


Соединение Соединение под углом сквозным шипом Соединение под углом в полдерева    Соединение накладкой в

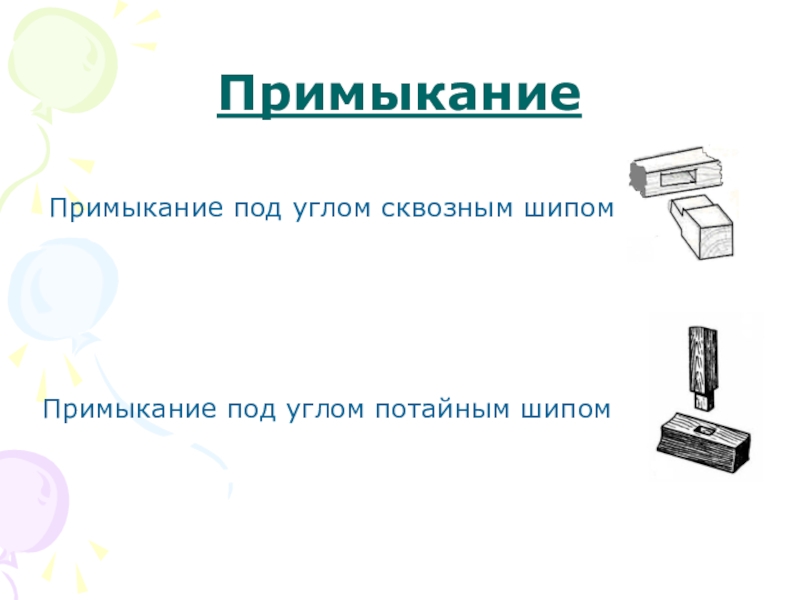

Слайд 13Примыкание
Примыкание под углом сквозным шипом
Примыкание под углом потайным шипом




Примыкание Примыкание под углом сквозным шипом Примыкание под углом потайным шипом

Слайд 14Сплачивание
Сплачивание впритык
Сплачивание в шпунт
Сплачивание в четверть


Сплачивание Сплачивание впритык Сплачивание в шпунт Сплачивание в четверть

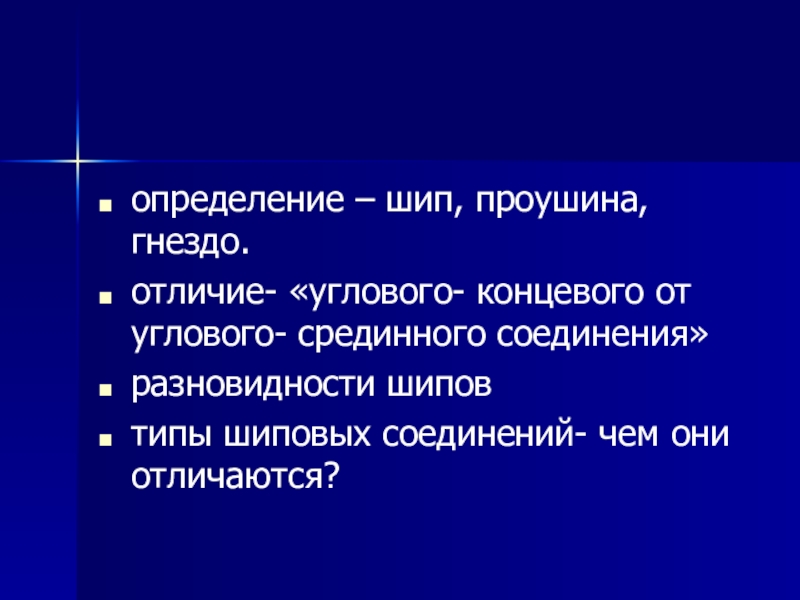

Слайд 15определение – шип, проушина, гнездо.
отличие- «углового- концевого от углового- срединного соединения»
разновидности

шипов
типы шиповых соединений- чем они отличаются?
определение – шип, проушина, гнездо.отличие- «углового- концевого от углового- срединного соединения»разновидности шиповтипы шиповых соединений- чем они отличаются?

Слайд 17Ура!

Ура!
