Презентация, доклад по технологии на тему Устройство бытовой швейной машины (5 класс)

машины к работе

Элементы машиноведения

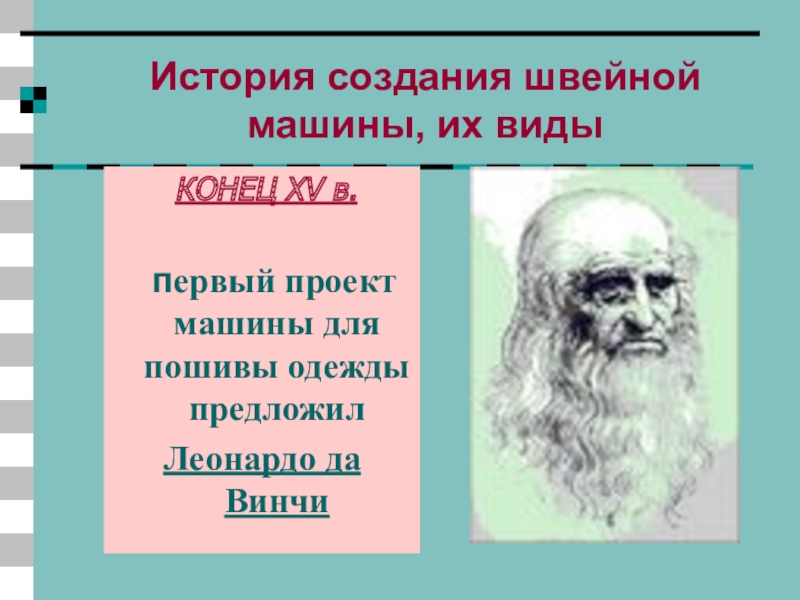

одежды предложил
Леонардо да Винчи

История создания швейной машины, их виды

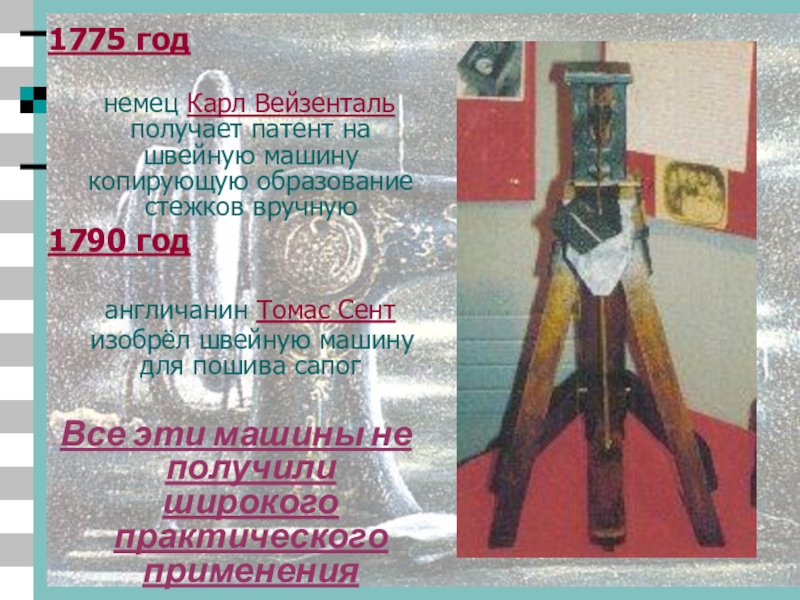

патент на швейную машину копирующую образование стежков вручную
1790 год

англичанин Томас Сент
изобрёл швейную машину для пошива сапог

Все эти машины не получили широкого практического применения

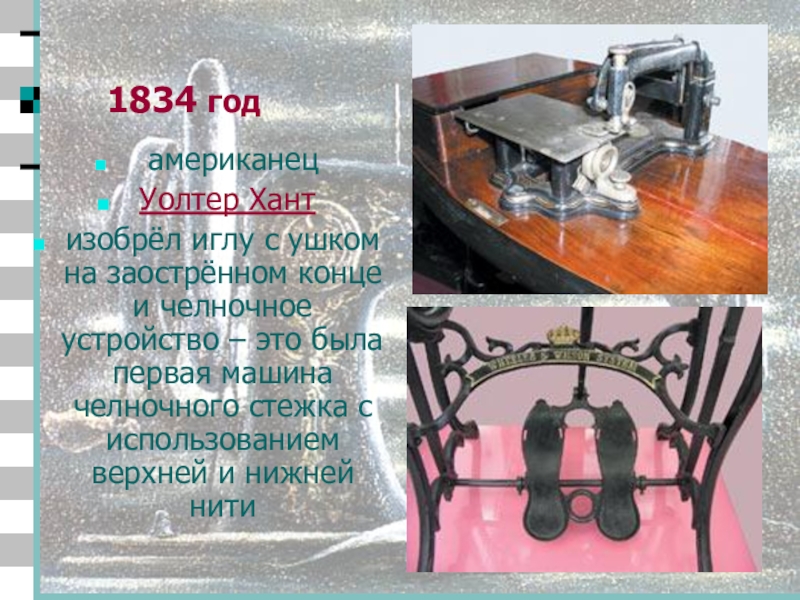

ушком на заострённом конце и челночное устройство – это была первая машина челночного стежка с использованием верхней и нижней нити

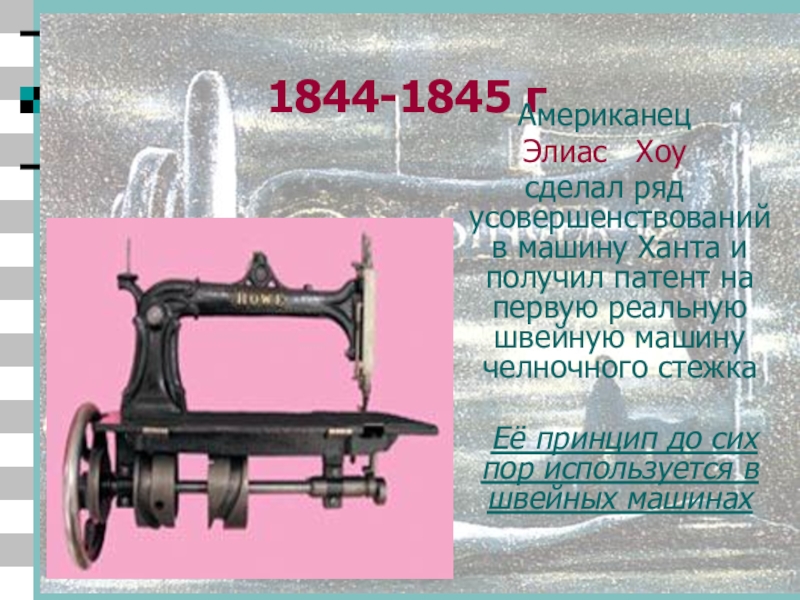

Ханта и получил патент на первую реальную швейную машину челночного стежка

Её принцип до сих пор используется в швейных машинах

конструкции швейных машин, усовершенствовав машину Хоу.

Наиболее удачной оказалась машина
Исаака Зингера, прототип всех современных машин.

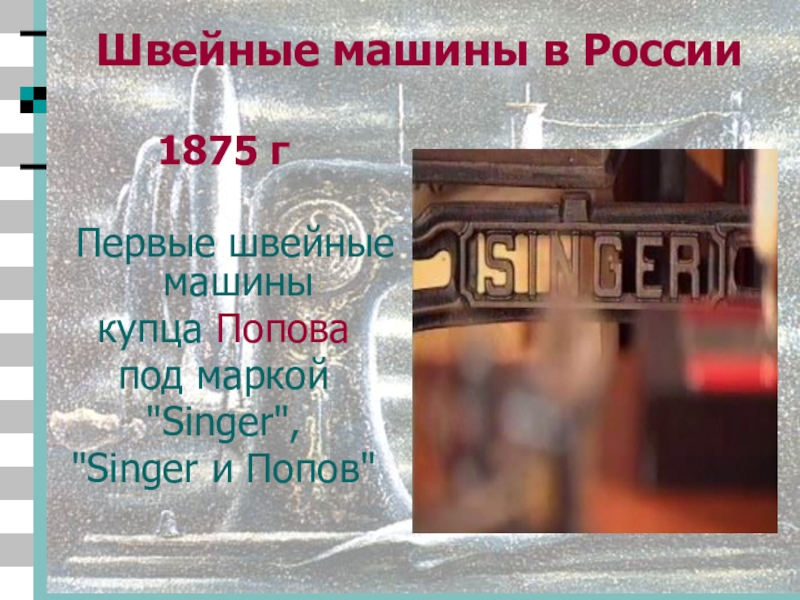

под маркой
"Singer",
"Singer и Попов"

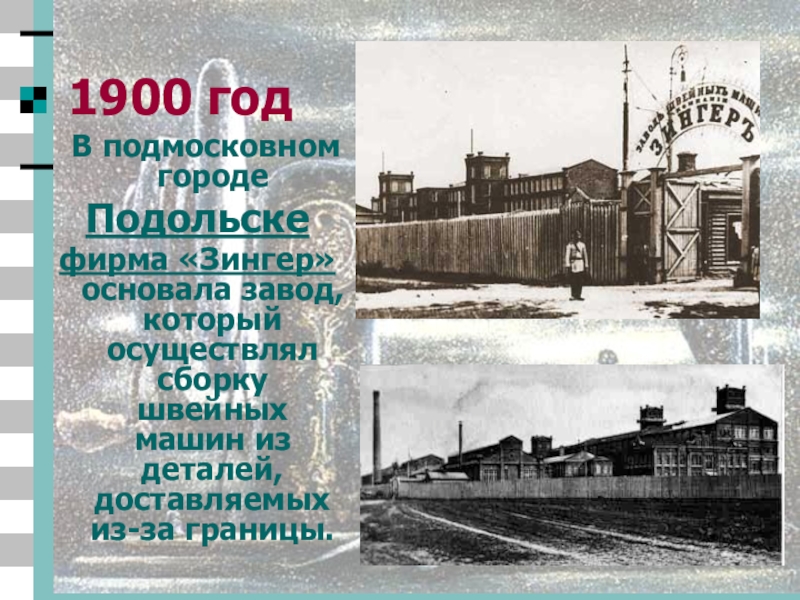

который осуществлял сборку швейных машин из деталей, доставляемых из-за границы.

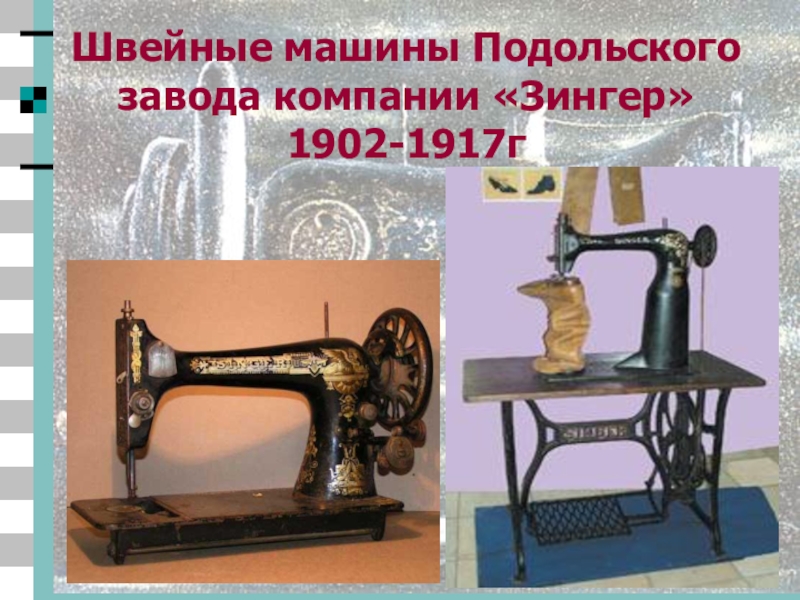

стал центром отечественного швейного машиностроения

строчками; машины, выполняющие прямую, зигзагообразную и декоративные строчки (универсальные); а также специальные машины, предназначенные для выполнения отдельных технологических операций (краеобметочная, плоскошовная и др.)

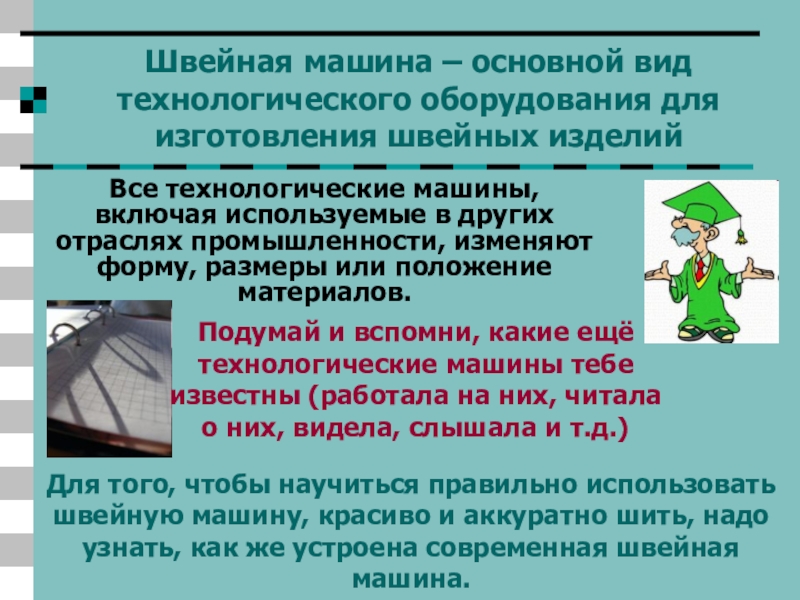

технологические машины, включая используемые в других отраслях промышленности, изменяют форму, размеры или положение материалов.

Подумай и вспомни, какие ещё технологические машины тебе известны (работала на них, читала о них, видела, слышала и т.д.)

Для того, чтобы научиться правильно использовать швейную машину, красиво и аккуратно шить, надо узнать, как же устроена современная швейная машина.

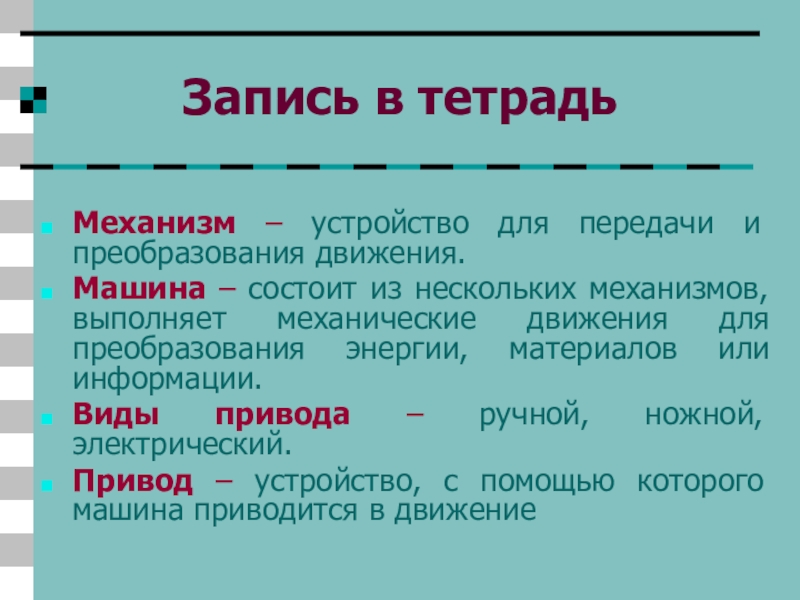

состоит из нескольких механизмов, выполняет механические движения для преобразования энергии, материалов или информации.
Виды привода – ручной, ножной, электрический.
Привод – устройство, с помощью которого машина приводится в движение

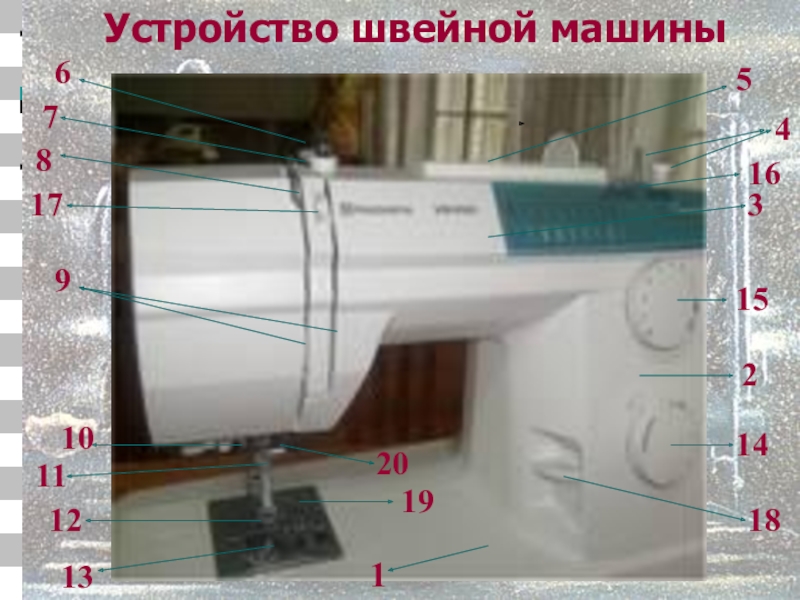

колесо
5 – рычаг обратного хода
6 – рычаг подъема лапки
7 – приставная платформа
8 – регулятор длины стежка (2,5 – 3 мм)
9 – регулятор характера строчки
10 – регулятор натяжения верхне нити

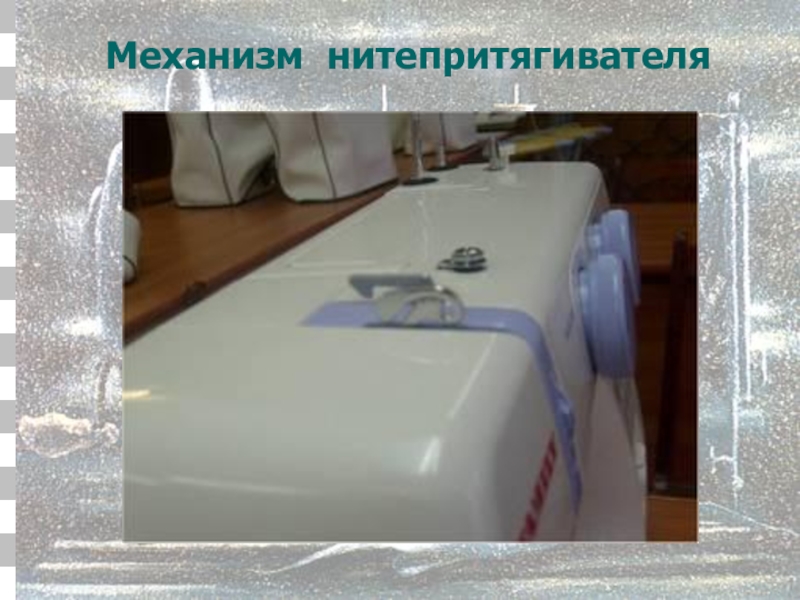

11 – нитепритягиватель

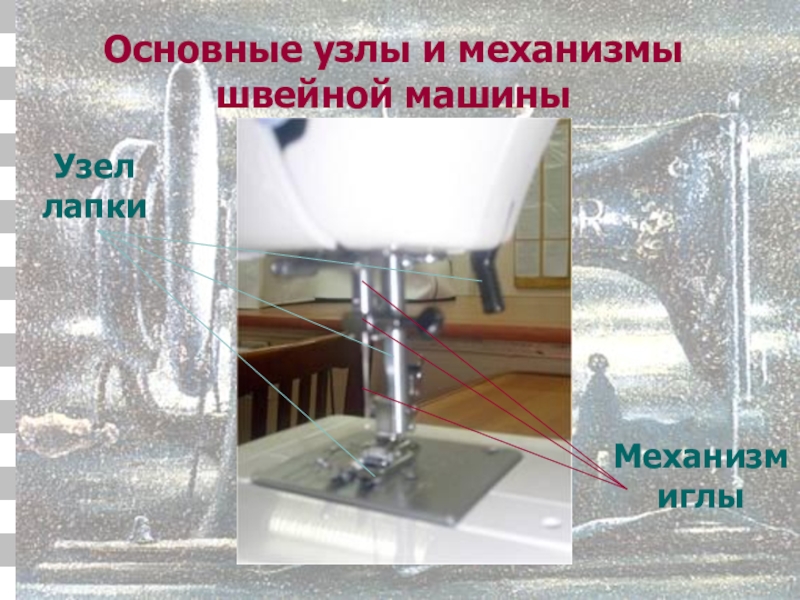

12 – игловодитель с иглой
13 – нитенаправители
14 – механизм двигателя ткани (зубчатая рейка и игольная пластина)
15 – катушечный стержень
16 – механизм моталки
17 - система натяжения моталки

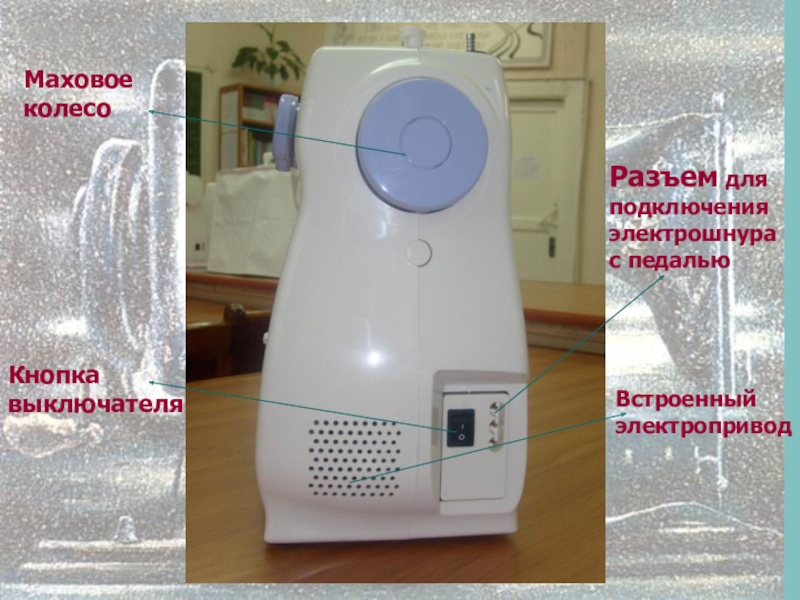

18 – клавиша выключателя
19 – разъем для подключения шнура

1

16

4

19

18

14

5

2

13

17

9

3

8

15

6

7

12

13

11

10

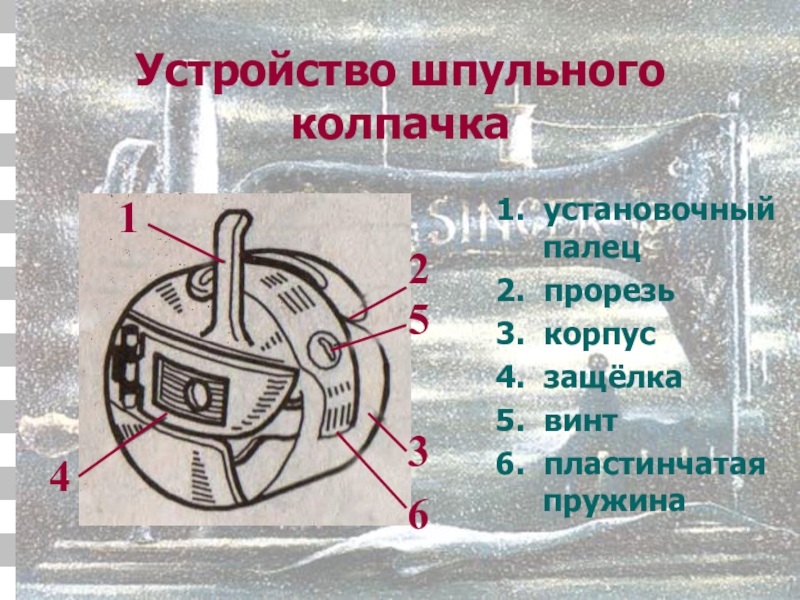

в прорезь шпульного колпачка и под пластинчатую пружину, оставив свободный конец длиной 10 см


Вставь шпульный колпачок в челночное устройство

стороны или спереди.
Стул должен стоять напротив иглы.
Сидеть за машиной прямо, на всей поверхности стула, слегка наклонив корпус и голову вперёд в 5-7 см от рабочего стола. Расстояние до рабочей поверхности 30-40 см.
Волосы убрать под косынку. Концы галстуков, шарфиков не должны свисать.
Следить за правильным положением рук во избежание прокола пальцев иглой.
На машине не должны лежать посторонние предметы, в изделиях не должно быть булавок.
Все операции по обслуживанию машины производить при отключенном электропитании

Работа по учебнику – стр. 41 (31 – новый)

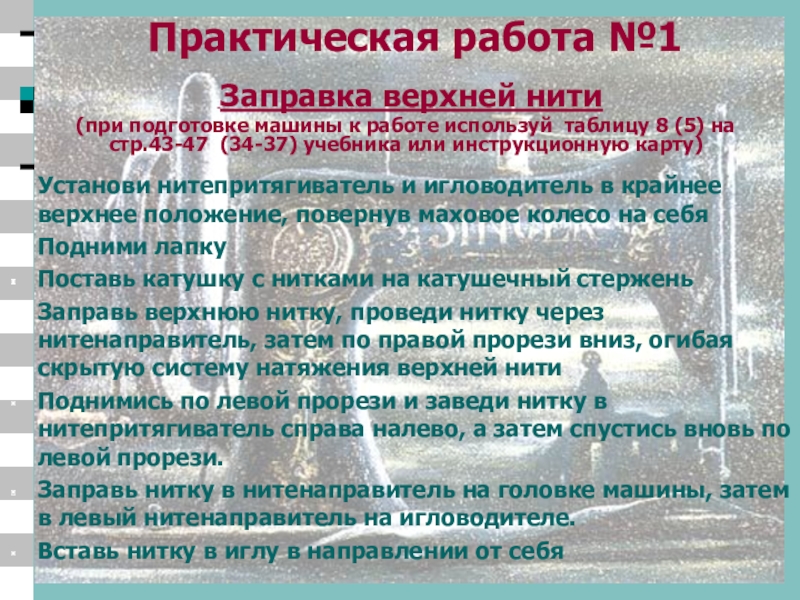

повернув маховое колесо на себя
Подними лапку
Поставь катушку с нитками на катушечный стержень
Заправь верхнюю нитку, проведи нитку через нитенаправитель, затем по правой прорези вниз, огибая скрытую систему натяжения верхней нити
Поднимись по левой прорези и заведи нитку в нитепритягиватель справа налево, а затем спустись вновь по левой прорези.
Заправь нитку в нитенаправитель на головке машины, затем в левый нитенаправитель на игловодителе.
Вставь нитку в иглу в направлении от себя

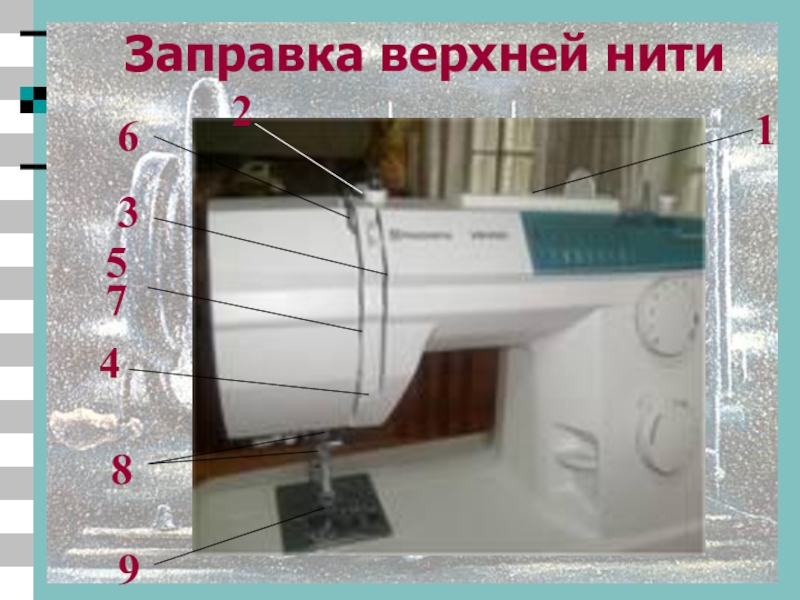

Заправка верхней нити
(при подготовке машины к работе используй таблицу 8 (5) на стр.43-47 (34-37) учебника или инструкционную карту)

по часовой стрелке
Проведи нить в прорезь колпачка и заведи под пружину натяжения нижней нити
Отогнув защелку и придерживая за нее, установи шпульный колпачок в челночное устройство так, чтобы установочный палец совпал с пазом в челночном устройстве. При этом игла должна находиться в крайнем верхнем положении
Придерживая конец верхней нитки левой рукой, поверни правой маховое колесо на себя так, чтобы игла опустилась вниз и захватила челночную нитку, достань её
Заправь две нитки под лапку

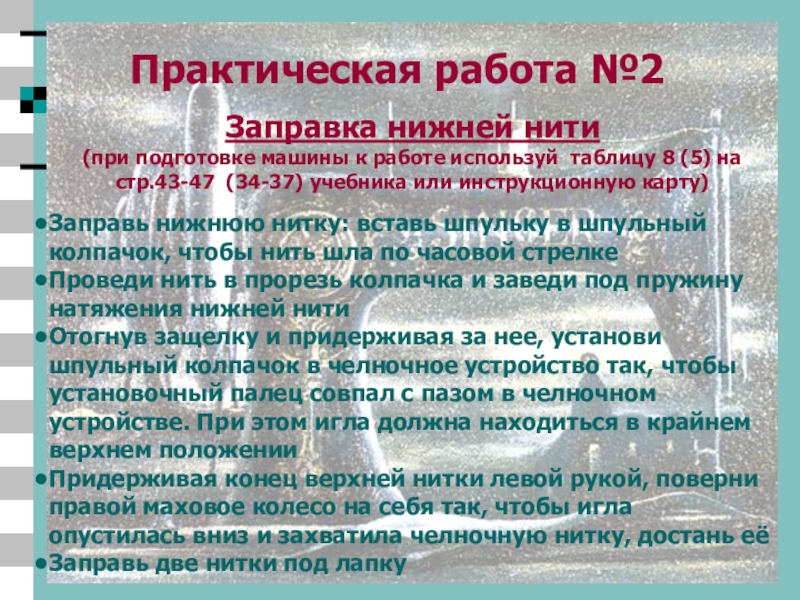

Практическая работа №2

Заправка нижней нити
(при подготовке машины к работе используй таблицу 8 (5) на стр.43-47 (34-37) учебника или инструкционную карту)

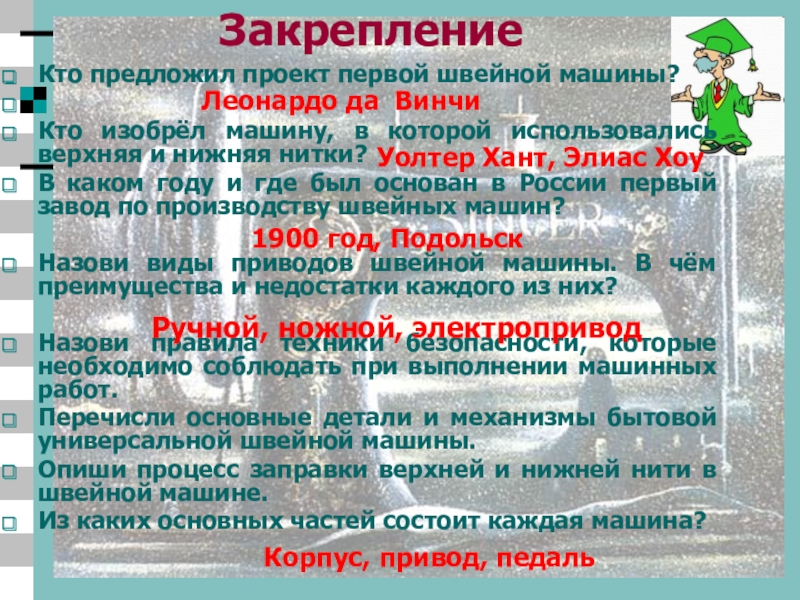

Кто изобрёл машину, в которой использовались верхняя и нижняя нитки?
В каком году и где был основан в России первый завод по производству швейных машин?

Назови виды приводов швейной машины. В чём преимущества и недостатки каждого из них?

Назови правила техники безопасности, которые необходимо соблюдать при выполнении машинных работ.
Перечисли основные детали и механизмы бытовой универсальной швейной машины.
Опиши процесс заправки верхней и нижней нити в швейной машине.
Из каких основных частей состоит каждая машина?

Леонардо да Винчи

Уолтер Хант, Элиас Хоу

1900 год, Подольск

Ручной, ножной, электропривод

Корпус, привод, педаль

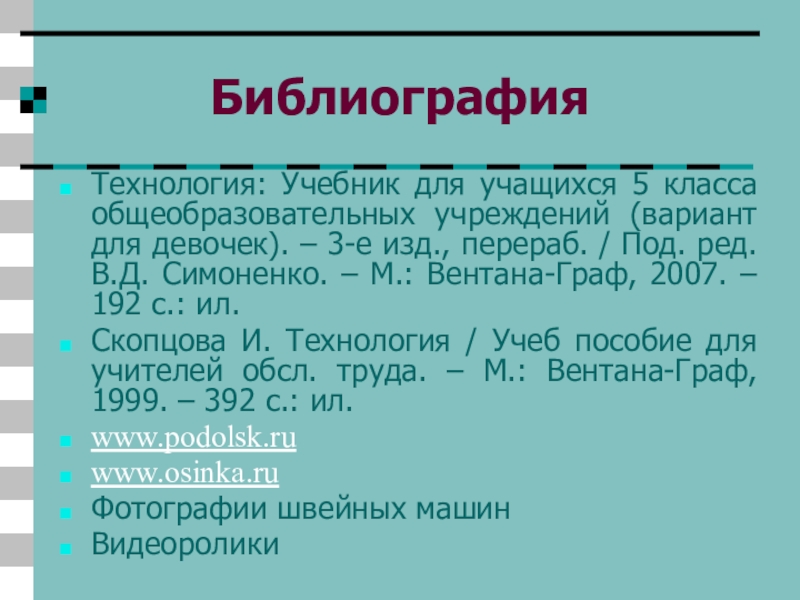

девочек). – 3-е изд., перераб. / Под. ред. В.Д. Симоненко. – М.: Вентана-Граф, 2007. – 192 с.: ил.
Скопцова И. Технология / Учеб пособие для учителей обсл. труда. – М.: Вентана-Граф, 1999. – 392 с.: ил.
www.podolsk.ru
www.osinka.ru
