Презентация, доклад по технологии на тему ( Технология токарных работ по дереву) 6 класс.
Содержание

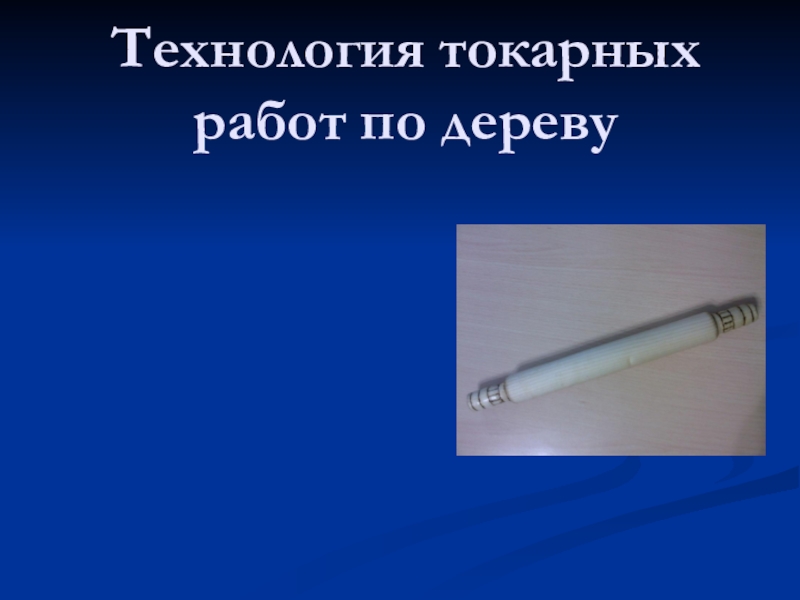

- 1. Презентация по технологии на тему ( Технология токарных работ по дереву) 6 класс.
- 2. Чертеж1. Внимательно изучить чертеж.2. Определить длину детали - А, и толщину детали – D.
- 3. Подобрать заготовку1.Проверить размеры заготовки по длине, ширине и толщине.2. Установить рейсмус по размеру.
- 4. Разметка заготовки1. Провести разметочные линии по четырем
- 5. Подготовка заготовки к токарной обработке1.При помощилинейки разметитьторцы заготовки.2.Рубанком сострогатьеё ребра довосьмигранника.
- 6. Подготовка заготовки к токарной обработке1.По центру заготовкизапилить
- 7. Подготовка токарного станка к работе1.Закрепить заготовку по
- 8. Черновое точениеПолукруглымрезцом получитьЦилиндрическуюповерхность повсей длинезаготовки сприпуском 2-3 мм.
- 9. Подготовка токарного станка к чистовому точениюУстановить подручник для чистового точения по центру с зазором 3 мм.
- 10. Чистовое точениеКосым резцомвыточить ивыровнитьцилиндрическуюзаготовку поразмерамчертежа.

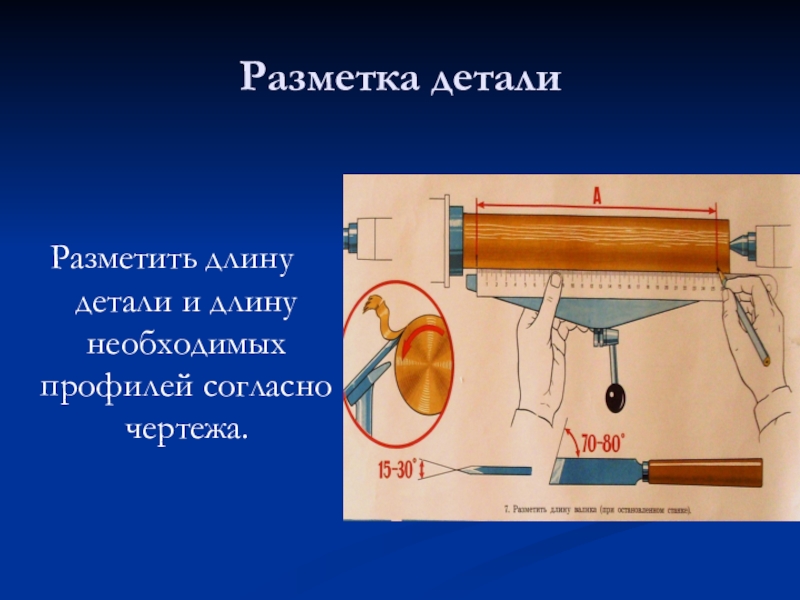

- 11. Разметка деталиРазметить длину детали и длину необходимых профилей согласно чертежа.
- 12. Окончательное точение детали1.Косым резцом подрезать деталь по длине.2.Проточить необходимые профили согласно чертежа.
- 13. Зачистка деталиИспользуя шлифовальную шкурку, отшлифовать все необходимые профили.
- 14. Окончательное изготовление токарного изделия1.Используя упор для пиления

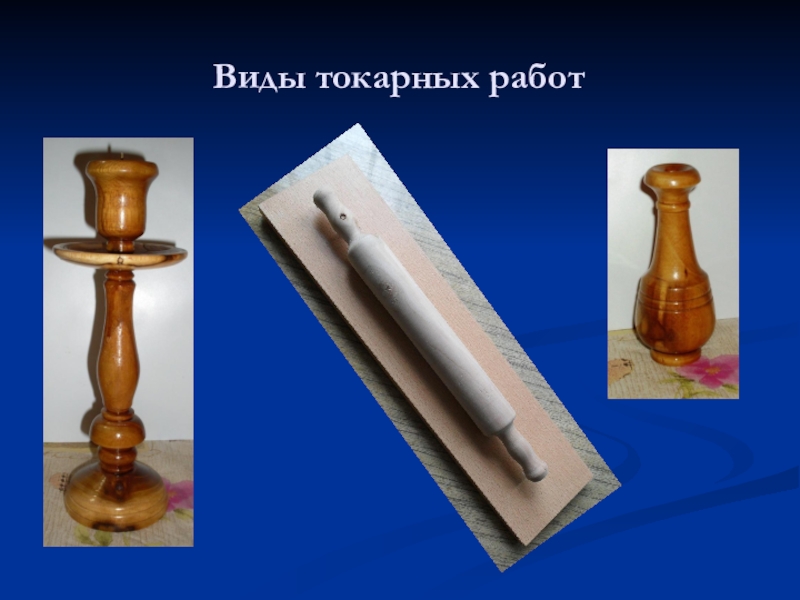

- 15. Виды токарных работ
- 16. Используемые ресурсыИллюстрации плаката «Просвещения». Москва, 1978г.Личное фото работ учащихся.

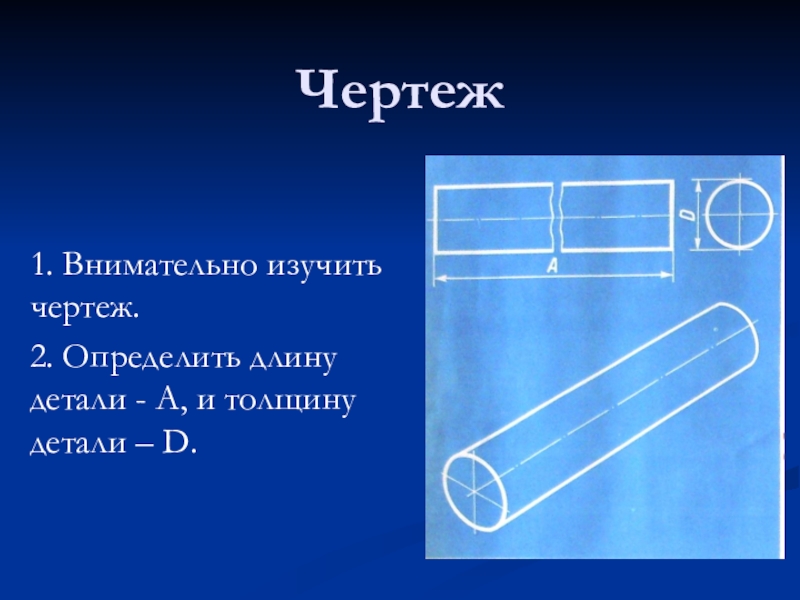

Чертеж1. Внимательно изучить чертеж.2. Определить длину детали - А, и толщину детали – D.

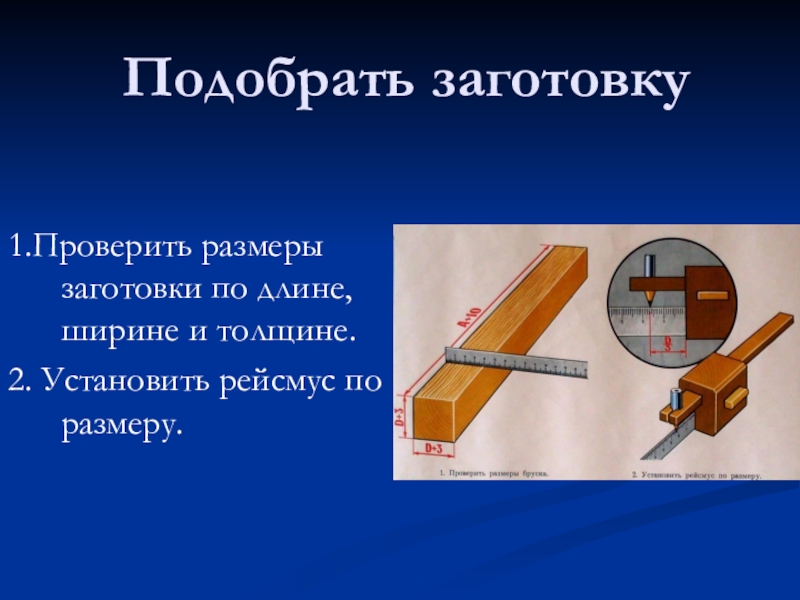

Слайд 3Подобрать заготовку
1.Проверить размеры заготовки по длине, ширине и толщине.
2. Установить рейсмус
по размеру.
Слайд 4Разметка заготовки
1. Провести разметочные линии по четырем поверхностям бруска.
2. Рейсмус плотно
прижимать к базовой поверхности бруска.

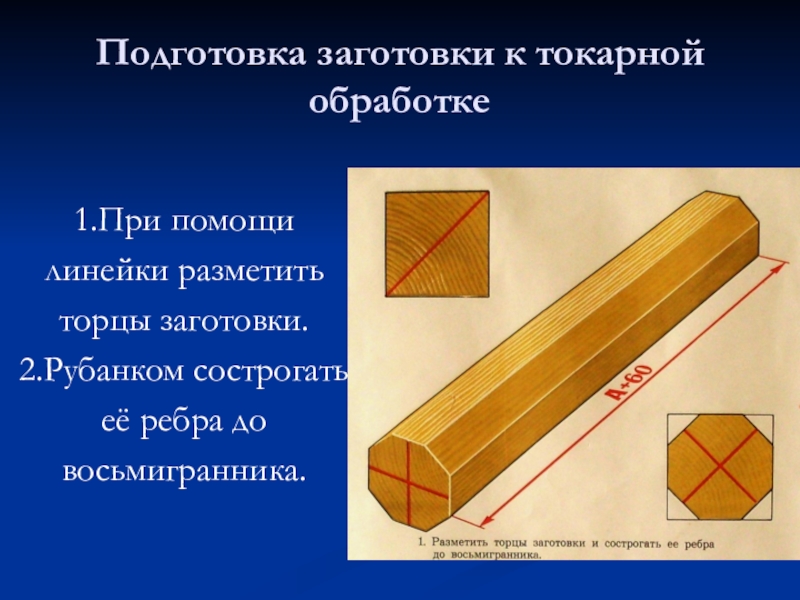

Слайд 5Подготовка заготовки к токарной обработке
1.При помощи
линейки разметить
торцы заготовки.
2.Рубанком сострогать
её ребра до
восьмигранника.

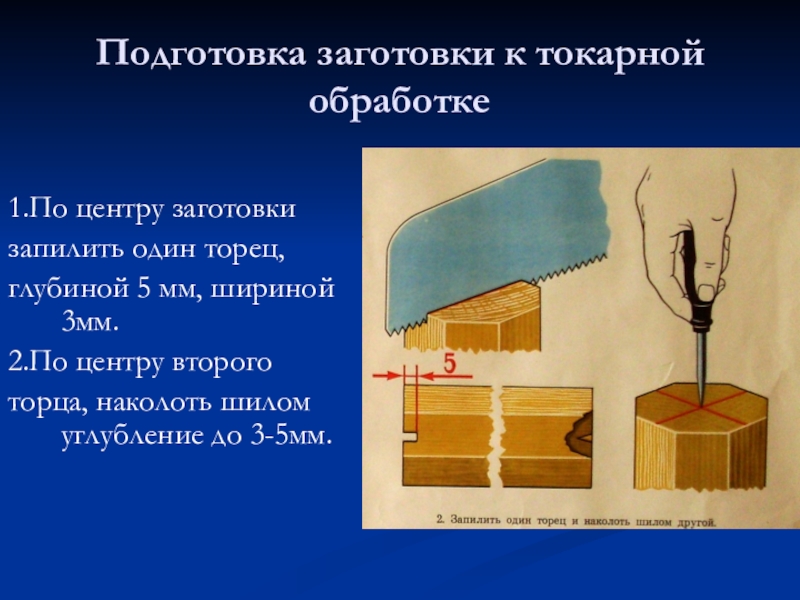

Слайд 6Подготовка заготовки к токарной обработке
1.По центру заготовки
запилить один торец,
глубиной 5 мм,
шириной 3мм.
2.По центру второго
торца, наколоть шилом углубление до 3-5мм.
2.По центру второго
торца, наколоть шилом углубление до 3-5мм.
Слайд 7Подготовка токарного станка к работе
1.Закрепить заготовку по центру, используя переднюю и
заднюю бабки.
2.Установить подручник по центру заготовки соблюдая зазор 3 мм.
2.Установить подручник по центру заготовки соблюдая зазор 3 мм.

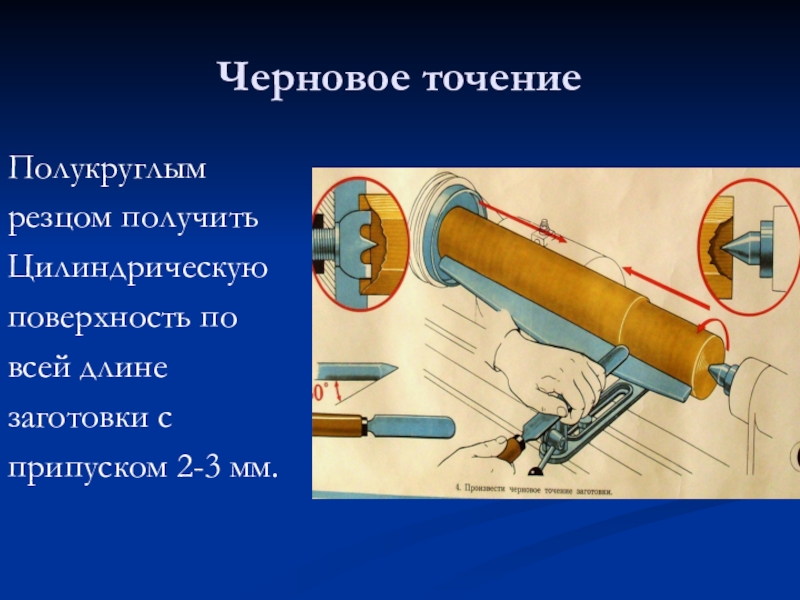

Слайд 8Черновое точение
Полукруглым
резцом получить
Цилиндрическую
поверхность по
всей длине
заготовки с
припуском 2-3 мм.

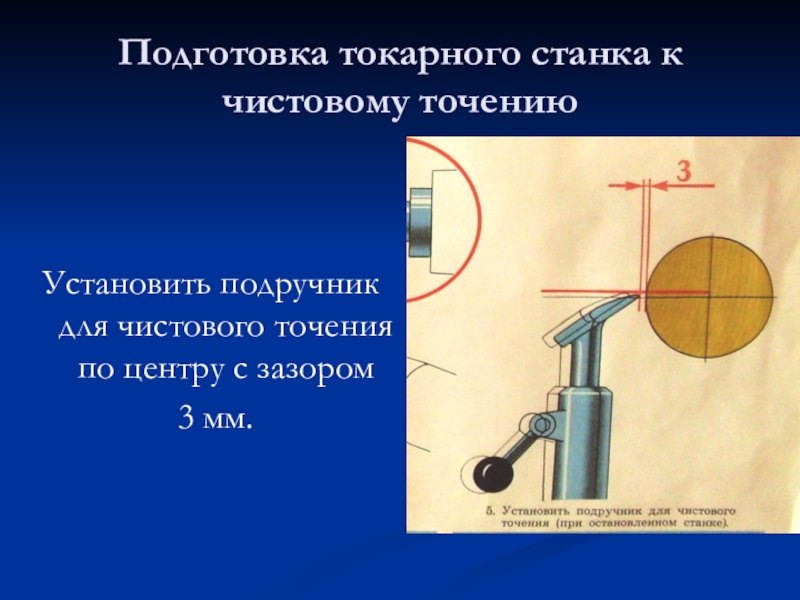

Слайд 9Подготовка токарного станка к чистовому точению
Установить подручник для чистового точения по
центру с зазором
3 мм.
3 мм.

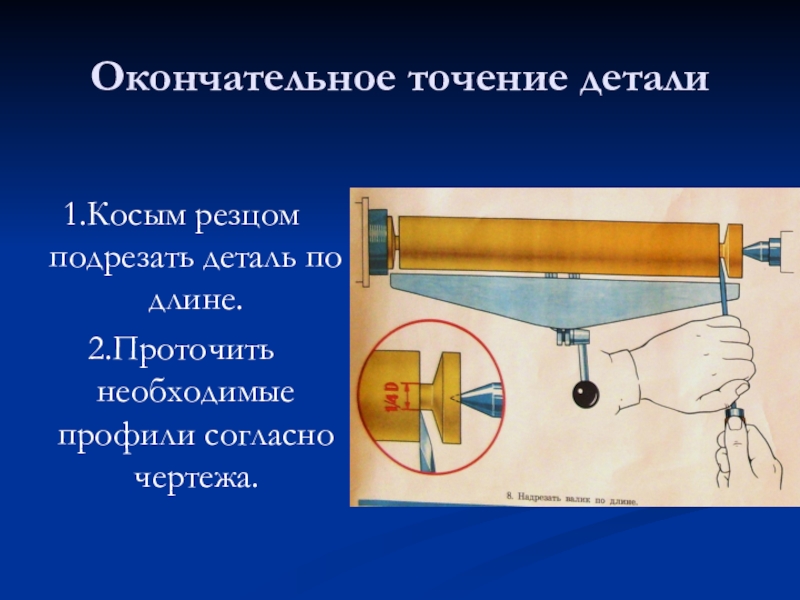

Слайд 12Окончательное точение детали
1.Косым резцом подрезать деталь по длине.
2.Проточить необходимые профили согласно
чертежа.

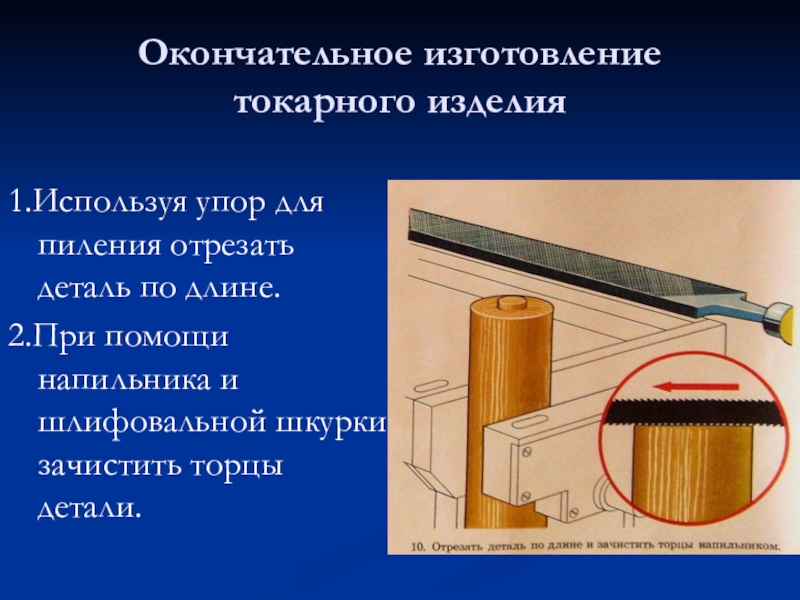

Слайд 14Окончательное изготовление токарного изделия
1.Используя упор для пиления отрезать деталь по длине.
2.При
помощи напильника и шлифовальной шкурки зачистить торцы детали.
Слайд 16Используемые ресурсы
Иллюстрации плаката «Просвещения». Москва, 1978г.
Личное фото работ учащихся.
