Презентация, доклад по технологии на тему Строгание древесины
Содержание
- 1. Презентация по технологии на тему Строгание древесины
- 2. СТРОГАНИЕИнструмент – рубанок.Операция – строгание.

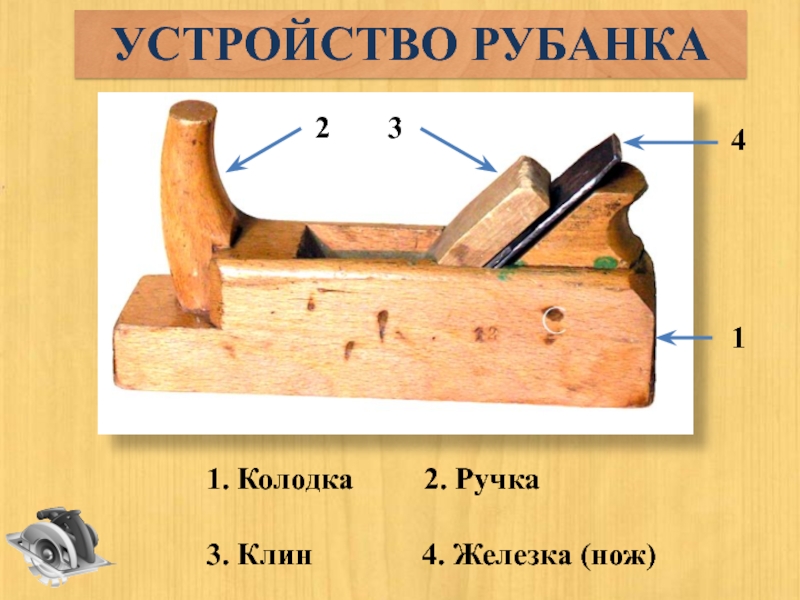

- 3. 12341. Колодка 2.
- 4. ВИДЫ РУБАНКОВШерхебель — для плоского грубого строгания
- 5. Вылет железки рубанка за пределы подошвы не более 0,2 мм.Для шерхебеля – 2-3 мм.НАСТРОЙКА РУБАНКА

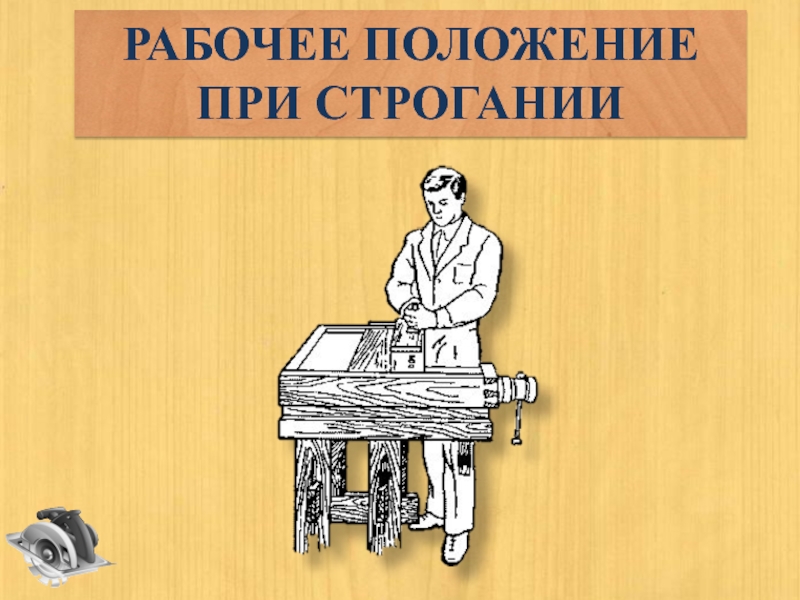

- 6. РАБОЧЕЕ ПОЛОЖЕНИЕ ПРИ СТРОГАНИИ
- 7. Правило № 1. Не работай ненастроенным
- 8. Правило № 3. Не строгай плохо закрепленные
- 9. 1. После строгания поверхность может отказаться немного выпуклой. ТИПИЧНЫЕ ОШИБКИ ПРИ РАБОТЕ РУБАНКОМ
- 10. 2. Если лезвие рубанка выступает за подошву

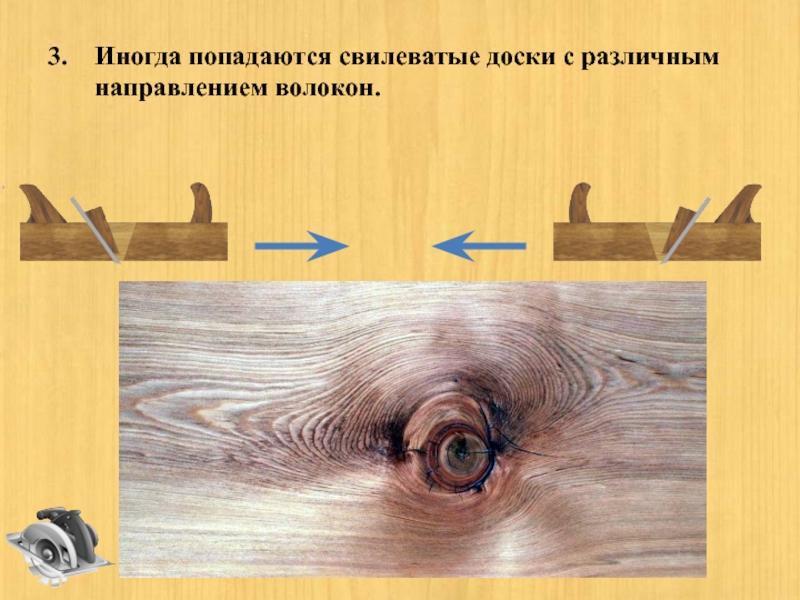

- 11. Иногда попадаются свилеватые доски с различным направлением волокон.
- 12. 4. Перед строганием проверь направление волокон
- 13. Микулин Андрей ВладимировичУчитель технологии МОУ СОШ №

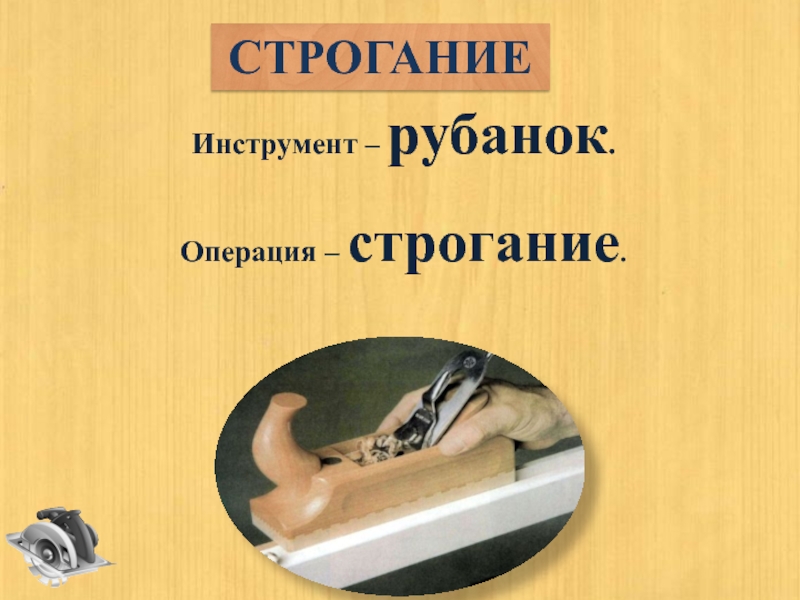

СТРОГАНИЕИнструмент – рубанок.Операция – строгание.
Слайд 4ВИДЫ РУБАНКОВ
Шерхебель — для плоского грубого строгания с закруглённым лезвием резца;
Фуганок
и полуфуганок — для чистового строгания и пригонки деталей;
Отборник, зензубель — для выборки четвертей;
Горбач (с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).

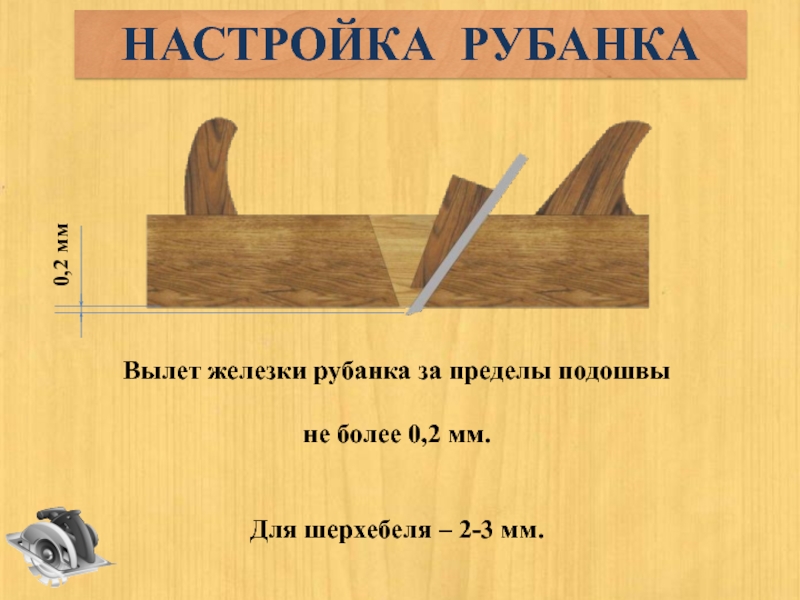

Слайд 5Вылет железки рубанка за пределы подошвы
не более 0,2 мм.
Для шерхебеля
– 2-3 мм.
НАСТРОЙКА РУБАНКА
Слайд 7Правило № 1. Не работай ненастроенным
рубанком. Все равно ничего не
получиться.
Правило № 2. Не удаляй стружку со стороны
подошвы рубанка руками.
ПОРЕЖЕШСЯ!
получиться.
Правило № 2. Не удаляй стружку со стороны
подошвы рубанка руками.
ПОРЕЖЕШСЯ!
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ РУБАНКОМ
Слайд 8Правило № 3. Не строгай плохо закрепленные
в тисках детали.
Правило № 4. Не проверяй остроту лезвия
рубанка пальцами.
Правило № 4. Не проверяй остроту лезвия
рубанка пальцами.
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ РУБАНКОМ

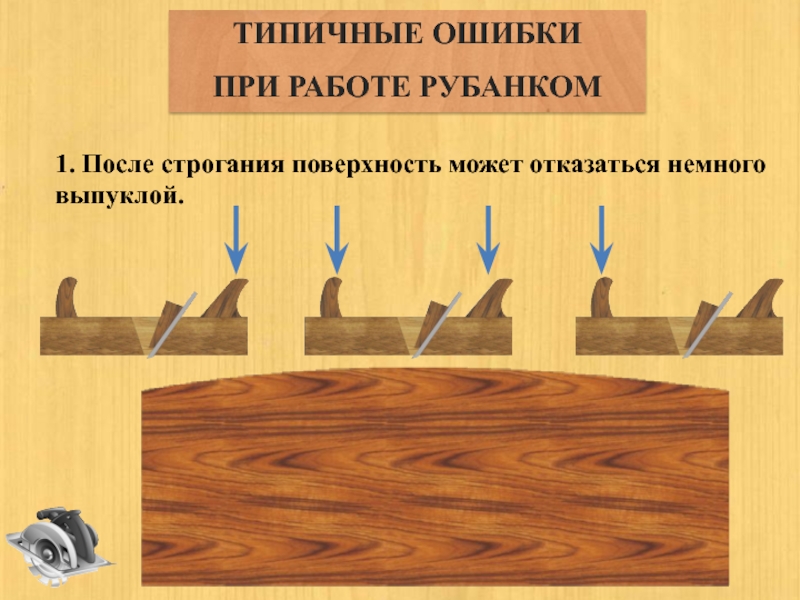

Слайд 91. После строгания поверхность может отказаться немного выпуклой.
ТИПИЧНЫЕ ОШИБКИ
ПРИ
РАБОТЕ РУБАНКОМ

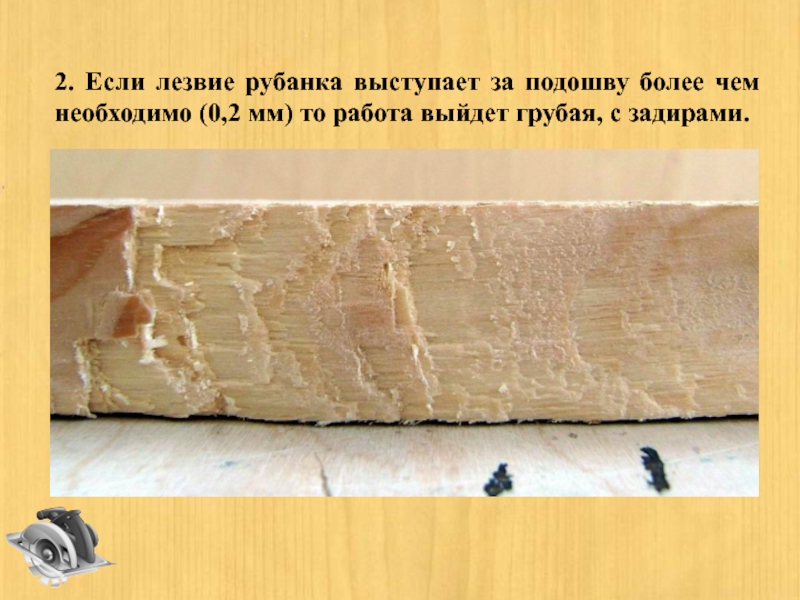

Слайд 102. Если лезвие рубанка выступает за подошву более чем необходимо (0,2
мм) то работа выйдет грубая, с задирами.

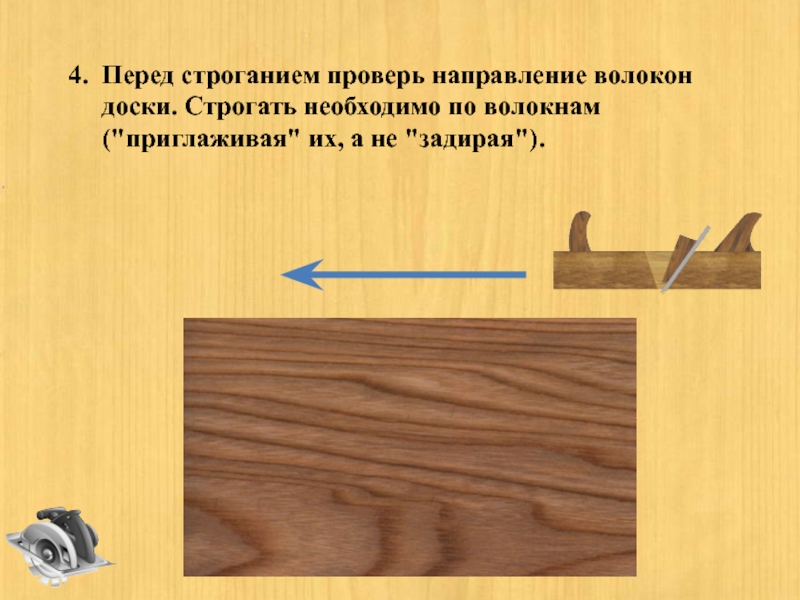

Слайд 124. Перед строганием проверь направление волокон
доски. Строгать необходимо
по волокнам
("приглаживая" их, а не "задирая").
("приглаживая" их, а не "задирая").
Слайд 13Микулин Андрей Владимирович
Учитель технологии
МОУ СОШ № 98
г. Воронеж
Высшая квалификационная категория
"…мера
вашего успеха не путь до финиша, а путь от старта."
E-mail: [email protected]
