Презентация, доклад по технологии на тему Сортовой прокат (6 класс)
Содержание
- 1. Презентация по технологии на тему Сортовой прокат (6 класс)
- 2. Слайд 2
- 3. Вспомним пройденный материал-Чем отличается металл от сплава?
- 4. Сортовой прокат Сортовой прокат – это совокупность
- 5. Профиль проката - форма поперечного сечения проката
- 6. Листовой: (лист, полоса (рулон), штрипс): горячекатаные тонкие (толщина до 4 мм);горячекатаные толстые (толщина свыше 4 мм);холоднокатаные;
- 7. Слайд 7
- 8. Сортовой: простой (круг, квадрат, шестигранник, полоса плоского
- 9. Слайд 9

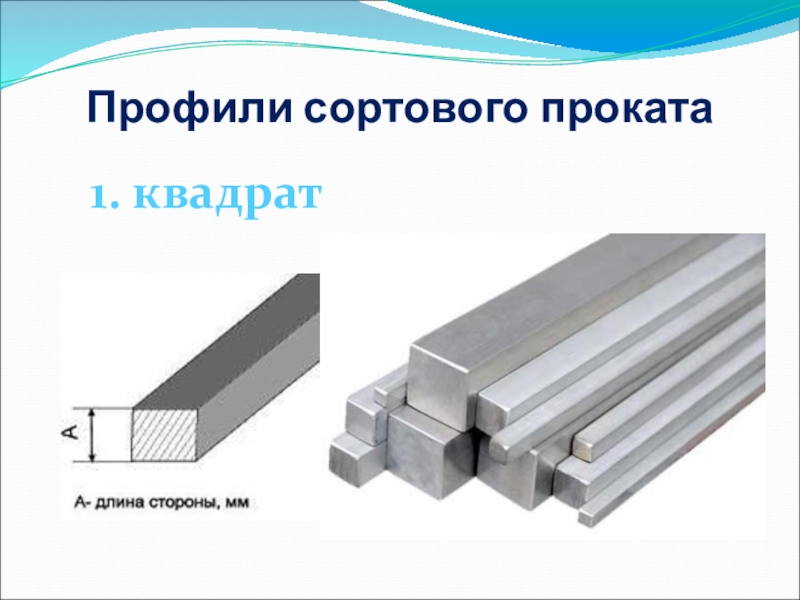

- 10. Профили сортового проката1. квадрат

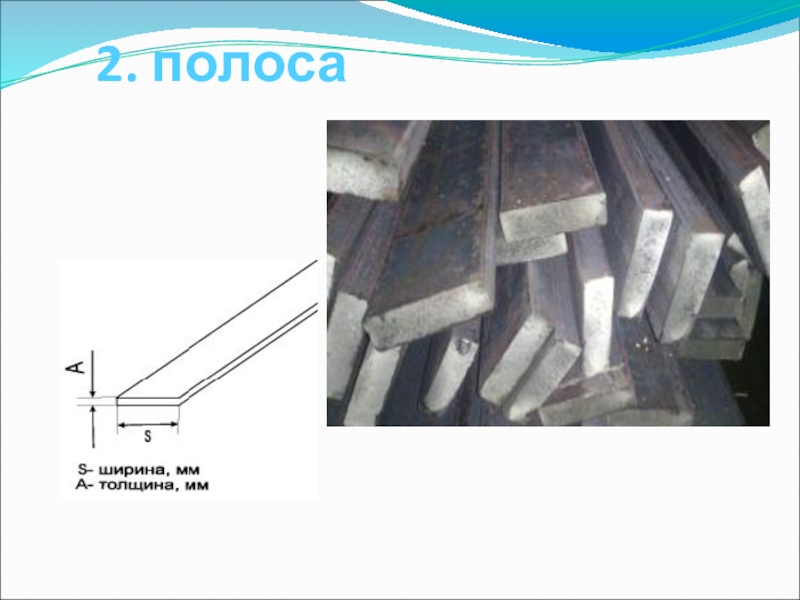

- 11. 2. полоса
- 12. 3. шестигранник
- 13. 4. круг

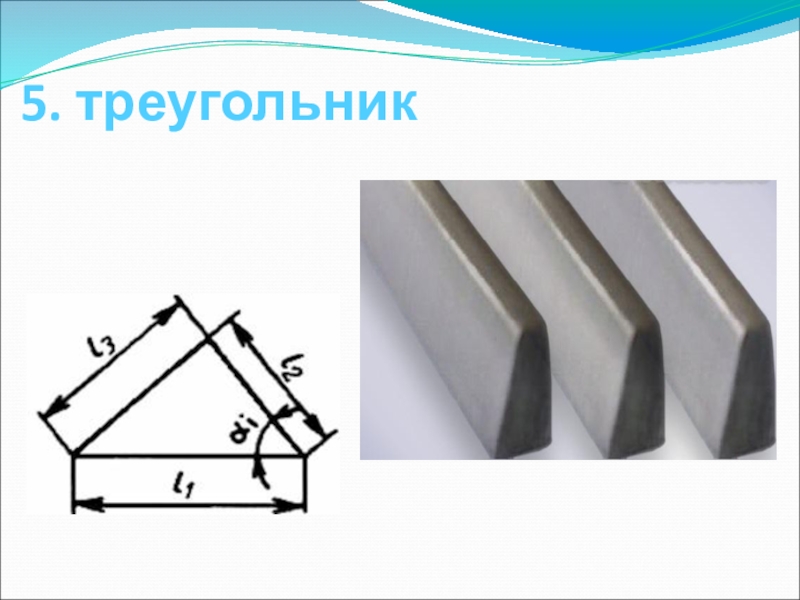

- 14. 5. треугольник
- 15. Фасонный: общего (массового) потребления (угловой профиль, швеллеры,

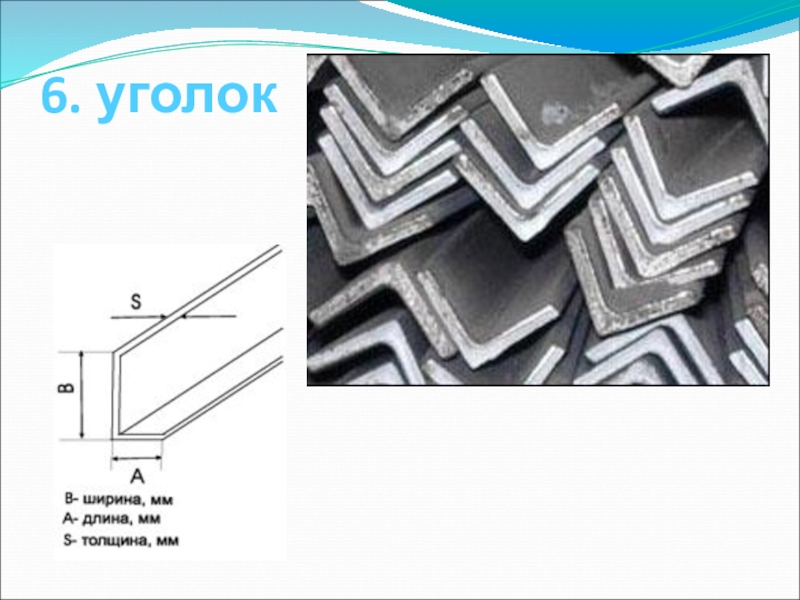

- 16. 6. уголок
- 17. 7. швеллер
- 18. Слайд 18
- 19. По размеру профиля сортовой прокат делится
- 20. средний — круглые диаметра 32-75 мм, квадратные
- 21. мелкий — круглая сталь диаметром 10-30 мм,
- 22. Ключ для проверки (правильный ответ- 1 балл) Взаимопроверка. Тест (выбрать правильный вариант ответа)
- 23. - Что вызвало интерес?- Что показалось трудным?Домашнее
Тема урокаСортовой прокатЧем мы будем заниматься на уроке?
Слайд 1Урок технологии в 6 классе
Подготовил:
Коновалов Владимир Ильич,
учитель технологии МБОУ «СОШ» г.Котовск,
Тамбовская область
2019
2019

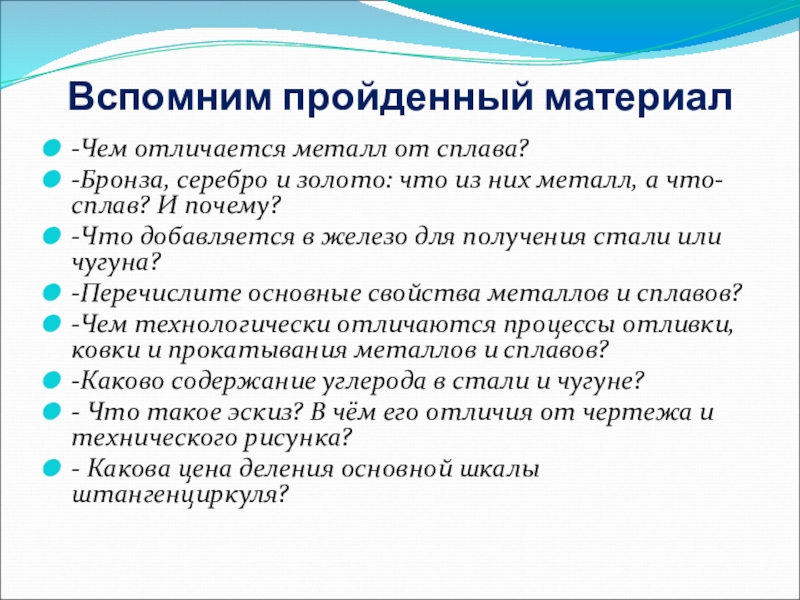

Слайд 3Вспомним пройденный материал
-Чем отличается металл от сплава?
-Бронза, серебро и золото:
что из них металл, а что- сплав? И почему?
-Что добавляется в железо для получения стали или чугуна?
-Перечислите основные свойства металлов и сплавов?
-Чем технологически отличаются процессы отливки, ковки и прокатывания металлов и сплавов?
-Каково содержание углерода в стали и чугуне?
- Что такое эскиз? В чём его отличия от чертежа и технического рисунка?
- Какова цена деления основной шкалы штангенциркуля?
-Что добавляется в железо для получения стали или чугуна?
-Перечислите основные свойства металлов и сплавов?
-Чем технологически отличаются процессы отливки, ковки и прокатывания металлов и сплавов?
-Каково содержание углерода в стали и чугуне?
- Что такое эскиз? В чём его отличия от чертежа и технического рисунка?
- Какова цена деления основной шкалы штангенциркуля?
Слайд 4Сортовой прокат
Сортовой прокат – это совокупность прокатных профилей, отличающихся по форме
и размерам.
Профиль — форма поперечного сечения прокатного изделия.
Профиль — форма поперечного сечения прокатного изделия.
Сортовой прокат
- это промышленный продукт, полученный прокаткой (обжатием) нагретых слитков металла между вращающимися валками прокатного стана.

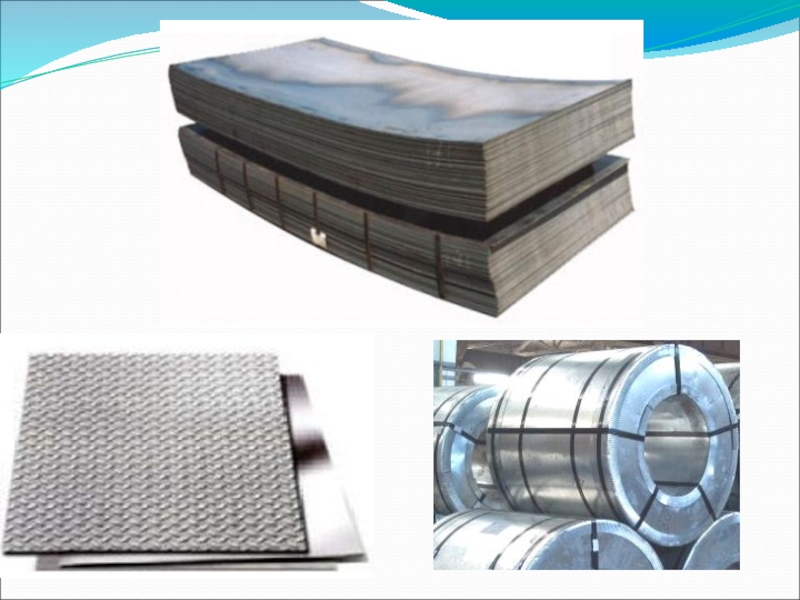

Слайд 6Листовой:
(лист, полоса (рулон), штрипс):
горячекатаные тонкие (толщина до 4 мм);
горячекатаные толстые (толщина
свыше 4 мм);
холоднокатаные;
холоднокатаные;

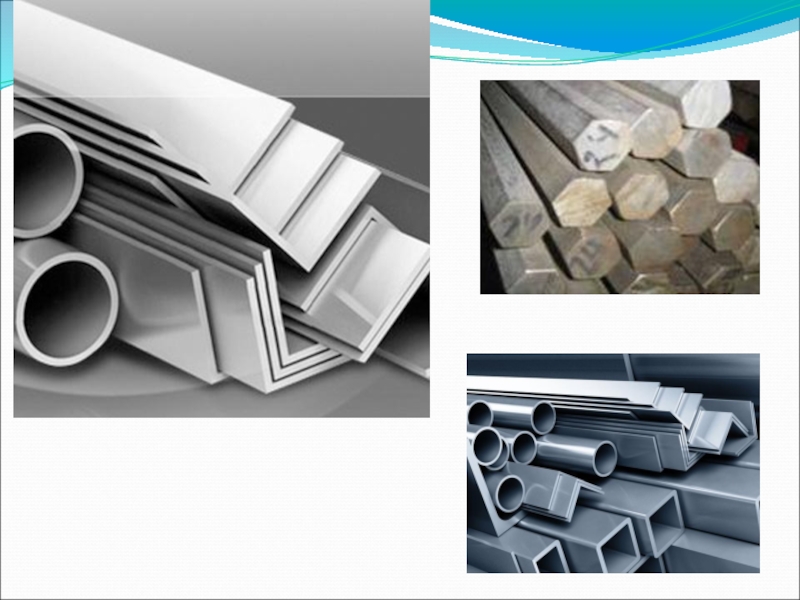

Слайд 8Сортовой:
простой (круг, квадрат, шестигранник, полоса плоского сечения);
арматура — это изделие из
металла, применяемое для армирования железобетонных конструкций;
Слайд 15Фасонный:
общего (массового) потребления (угловой профиль, швеллеры, двутавровые балки и другие);
специального
назначения (рельсы железнодорожные широкой и узкой колеи, рельсы трамвайные, профили с/х машиностроения, судостроения, нефтяной и электропромышленности).

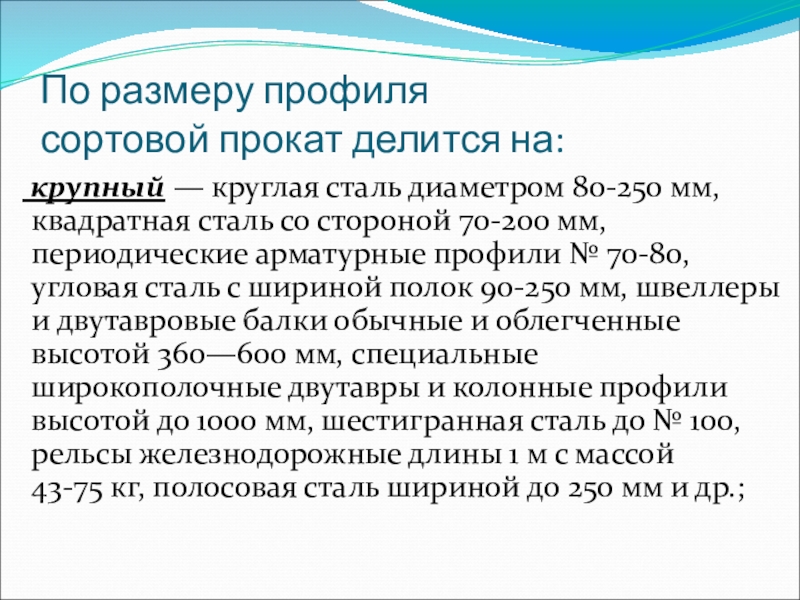

Слайд 19По размеру профиля
сортовой прокат делится на:
крупный — круглая
сталь диаметром 80-250 мм, квадратная сталь со стороной 70-200 мм, периодические арматурные профили № 70-80, угловая сталь с шириной полок 90-250 мм, швеллеры и двутавровые балки обычные и облегченные высотой 360—600 мм, специальные широкополочные двутавры и колонные профили высотой до 1000 мм, шестигранная сталь до № 100, рельсы железнодорожные длины 1 м с массой 43-75 кг, полосовая сталь шириной до 250 мм и др.;
Слайд 20 средний — круглые диаметра 32-75 мм, квадратные со стороной 32-65 мм и
шестигранные до № 70, стальной периодический арматурный профиль № 32-60, двутавровые балки высотой до 300 мм, швеллеры высотой от 100—300 мм, рельсы узкой колеи Р18-Р24, штрипсы сечением до 8×145 мм, разнообразные фасонные профили отраслевого назначения и др;

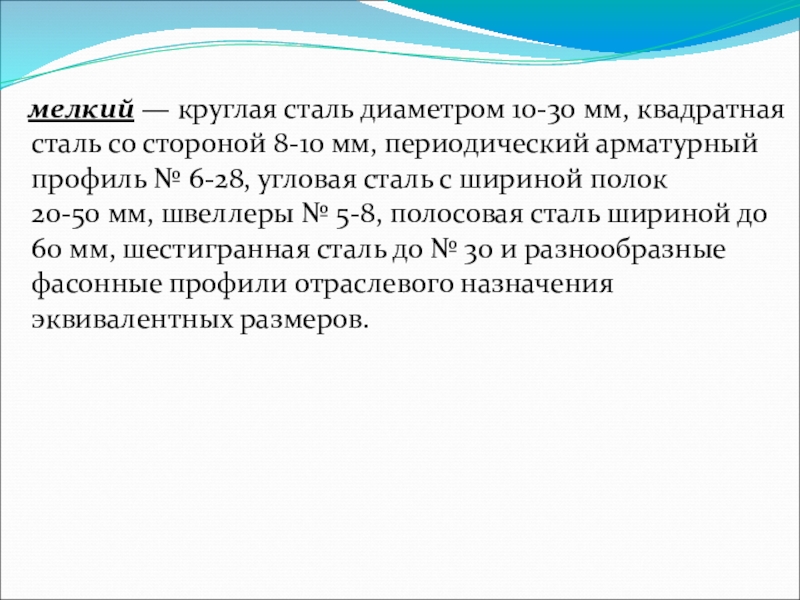

Слайд 21 мелкий — круглая сталь диаметром 10-30 мм, квадратная сталь со стороной
8-10 мм, периодический арматурный профиль № 6-28, угловая сталь с шириной полок 20-50 мм, швеллеры № 5-8, полосовая сталь шириной до 60 мм, шестигранная сталь до № 30 и разнообразные фасонные профили отраслевого назначения эквивалентных размеров.
Слайд 22Ключ для проверки
(правильный ответ- 1 балл)
Взаимопроверка.
Тест
(выбрать правильный вариант ответа)

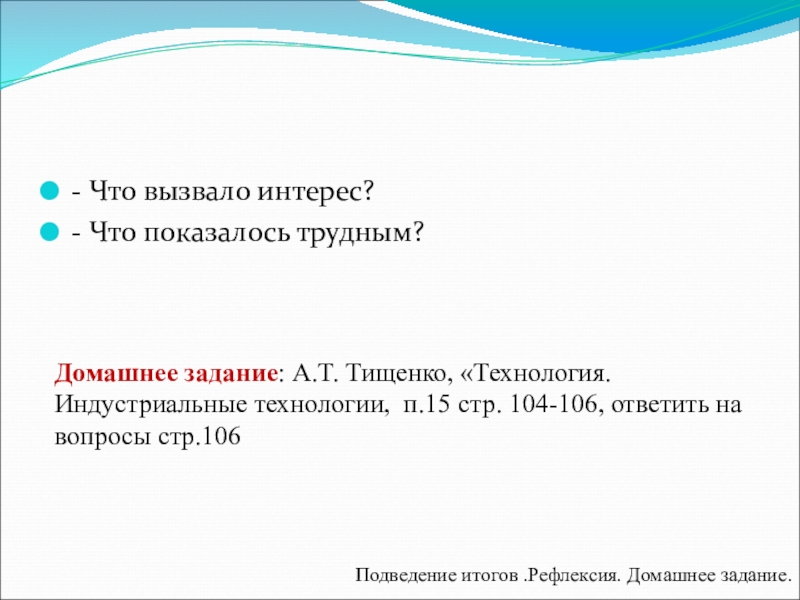

Слайд 23- Что вызвало интерес?
- Что показалось трудным?
Домашнее задание: А.Т. Тищенко, «Технология.
Индустриальные технологии, п.15 стр. 104-106, ответить на вопросы стр.106
Подведение итогов .Рефлексия. Домашнее задание.
