Презентация, доклад по технологии на тему Соединение деталей (9 класс)
Содержание
- 1. Презентация по технологии на тему Соединение деталей (9 класс)
- 2. Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения
- 3. Разъемные соединенияБолтовоеВинтовоеШпилечноеШпоночноеШлицевоеШтифтовое
- 4. РезьбаРезьба – это поверхность, образованная при винтовом
- 5. Изображение резьбыd – наружный диаметр резьбыd1 – внутренний диаметр резьбыИзображение резьбы в отверстииИзображение резьбы на стержне
- 6. Детали болтового соединенияБолтГайкаШайба
- 7. Болтовое соединениеБолтовое соединение – это соединение деталей,

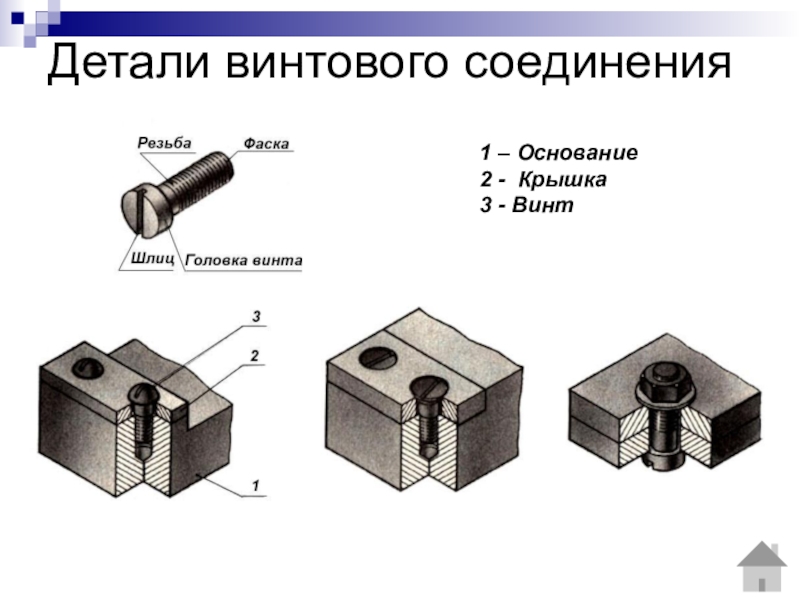

- 8. Детали винтового соединения1 – Основание2 - Крышка3 - Винт
- 9. Винтовое соединениеВинтовое соединение – это соединение деталей,

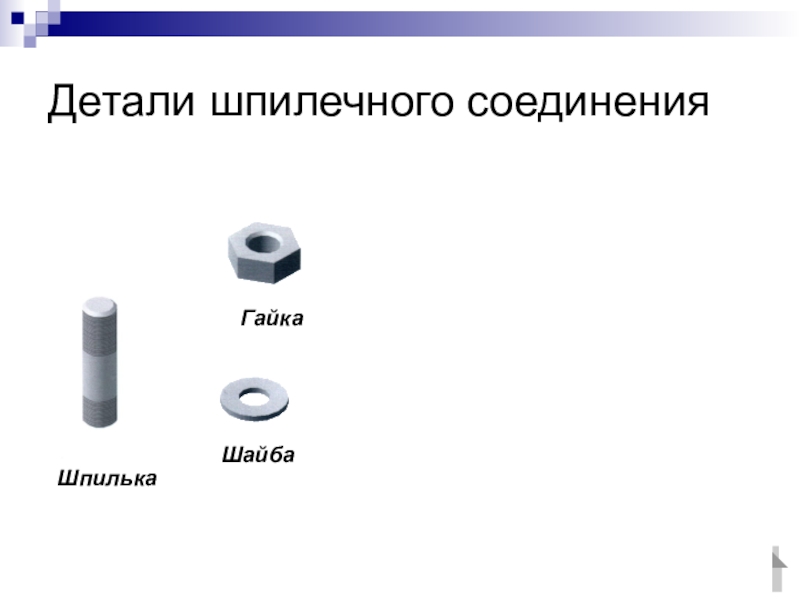

- 10. Детали шпилечного соединенияШпилькаГайкаШайба
- 11. Шпилечное соединениеШпилечное соединение – это соединение деталей,
- 12. Детали шпоночного соединенияВиды шпонокПризматические КлиновыеСегментные1 –Вал2 – Втулка3 - Шпонка
- 13. Шпоночное соединениеШпоночное соединение – это соединение деталей,

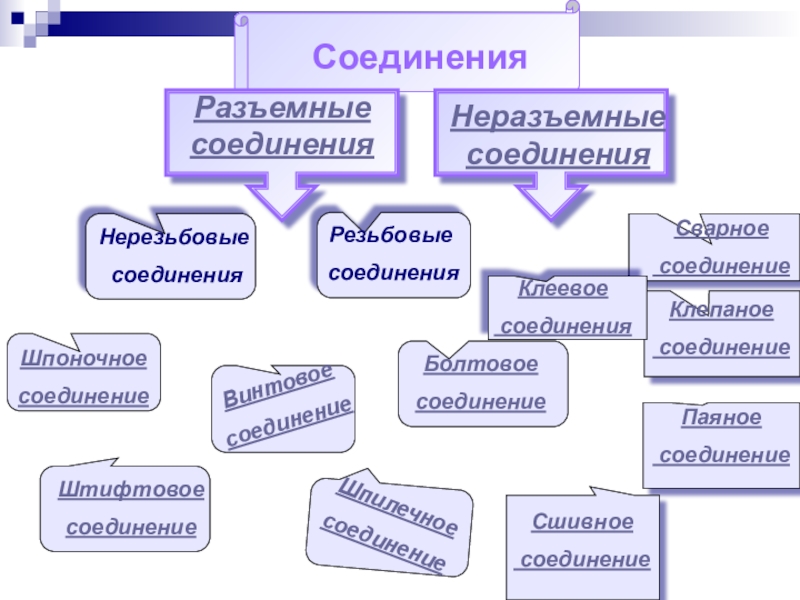

Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения
Слайд 4Резьба
Резьба – это поверхность, образованная при винтовом движении плоского контура по
цилиндрической (конической) поверхности.
Различают резьбы :
Крепежные (для соединения деталей)
Крепежно-уплотнительные (для соединений труб с помощью специальных деталей – муфт)
Ходовые (для преобразования вращательного движения в поступательное и наоборот)
Различают резьбы :
Крепежные (для соединения деталей)
Крепежно-уплотнительные (для соединений труб с помощью специальных деталей – муфт)
Ходовые (для преобразования вращательного движения в поступательное и наоборот)
Нарезание резьбы

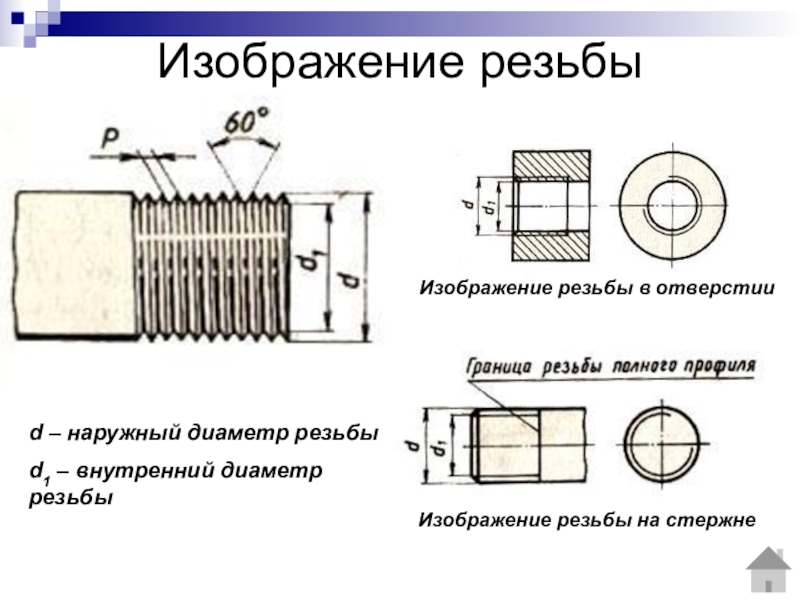

Слайд 5Изображение резьбы
d – наружный диаметр резьбы
d1 – внутренний диаметр резьбы
Изображение резьбы
в отверстии
Изображение резьбы на стержне
Слайд 7Болтовое соединение
Болтовое соединение – это соединение деталей, осуществляемое с помощью болта,
гайки и шайбы.
1 – Основание
2 – Крышка
3 – Болт
4 – Гайка
5 - Шайба
Слайд 9Винтовое соединение
Винтовое соединение – это соединение деталей, осуществляемое с помощью винта,
ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.
1 – Основание
2 – Крышка
3 - Винт
Слайд 11Шпилечное соединение
Шпилечное соединение – это соединение деталей, осуществляемое с помощью шпильки,
один конец которой вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба и затягивается гайка.
1 – основание
2 – крышка
3 – шайба
4 – гайка
5 - шпилька

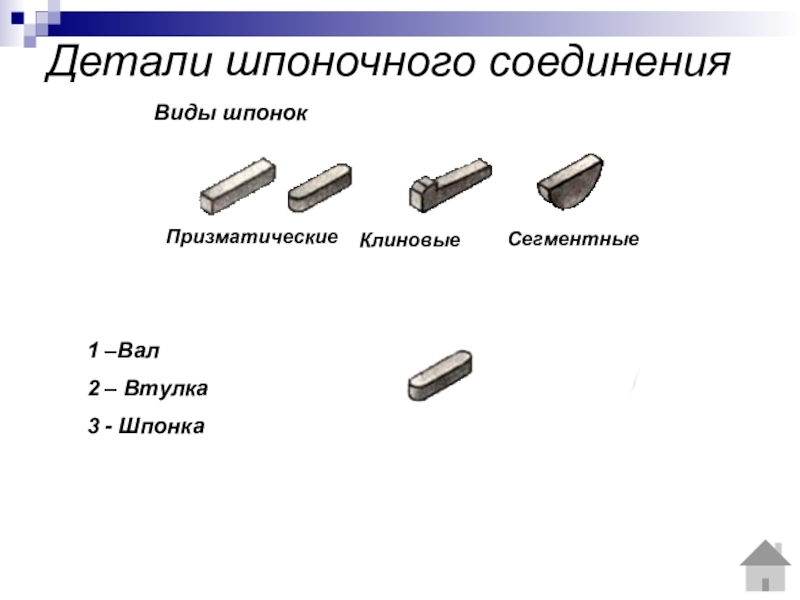

Слайд 12Детали шпоночного соединения
Виды шпонок
Призматические
Клиновые
Сегментные
1 –Вал
2 – Втулка
3 - Шпонка
Слайд 13Шпоночное соединение
Шпоночное соединение – это соединение деталей, осуществляемое с посредством шпонки,
которая устанавливается в шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали.
1 –Вал
2 – Втулка
3 - Шпонка
