Резкаэто слесарная операция, связанная с разделением материалов на части с помощью ножовочного полотна, ножниц и другого режущего инструмента. В зависимости от применяемого инструмента разрезание может осуществляться со снятием стружки или без снятия.

Слайд 1РЕЗКА МЕТАЛЛА
Краевое государственное автономное профессиональное образовательное учреждение «Губернаторский авиастроительный колледж Комсомольска-на-Амуре
(Межрегиональный

центр компетенций)»

Старший мастер

Бажайкин Тимофей Николаевич
РЕЗКА МЕТАЛЛАКраевое государственное автономное профессиональное образовательное учреждение «Губернаторский авиастроительный колледж Комсомольска-на-Амуре(Межрегиональный центр компетенций)»Старший мастерБажайкин Тимофей Николаевич

Слайд 2 Резка
это слесарная операция, связанная с разделением материалов на части

с помощью ножовочного полотна, ножниц и другого режущего инструмента.
В зависимости от применяемого инструмента разрезание может осуществляться со снятием стружки или без снятия.

Резкаэто слесарная операция, связанная с разделением материалов на части с помощью ножовочного полотна, ножниц и

Слайд 3 ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ РЕЗКЕ
Рис. 2.53. Цельный ножовочный станок:
1-

станок; 2 - рукоятка; 3 - штифты; 4 - ножовочное полотно; 5 - головка крепления ножовочного полотна; б - натяжной винт с гайкой

Ручные слесарные ножовки
предназначены в основном для разрезания сортового и профильного проката вручную, а также для разрезания толстых листов и полос, прорезания пазов и шлицев в головках винтов, обрезания заготовок по контуру и других работ.

ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ РЕЗКЕРис. 2.53. Цельный ножовочный станок:1-

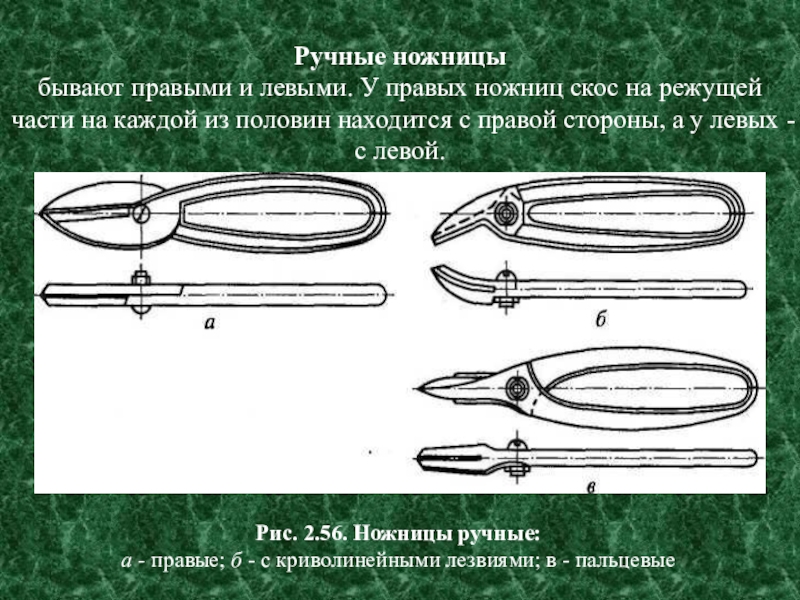

Слайд 4Рис. 2.56. Ножницы ручные:
а - правые; б - с криволинейными лезвиями;

в - пальцевые

Ручные ножницы
бывают правыми и левыми. У правых ножниц скос на режущей части на каждой из половин находится с правой стороны, а у левых - с левой.

Рис. 2.56. Ножницы ручные:а - правые; б - с криволинейными лезвиями; в - пальцевыеРучные ножницыбывают правыми и

Слайд 5Рис. 2.57. Геометрические параметры лезвий ножниц:
а - задний угол; β -

угол заострения; φ - угол между лезвиями

Рис. 2.58. Стуловые ножницы

Рис. 2.57. Геометрические параметры лезвий ножниц:а - задний угол; β - угол заострения; φ - угол между

Слайд 6Рис. 2.59. Силовые ножницы:
1 - нож; 2 - винт; 3 -

шарнирное звено; 4 - рукоятка с насечкой; 5 - рукоятка с пластмас­совым наконечником; б - ось; 7 - рычаг; 8 - шайба

Рис. 2.60. Настольные ручные рычажные ножницы:
1 - основание; 2 - рукоятка; 3 - нож; 4 - стол-нож

Рис. 2.59. Силовые ножницы:1 - нож; 2 - винт; 3 - шарнирное звено; 4 - рукоятка с

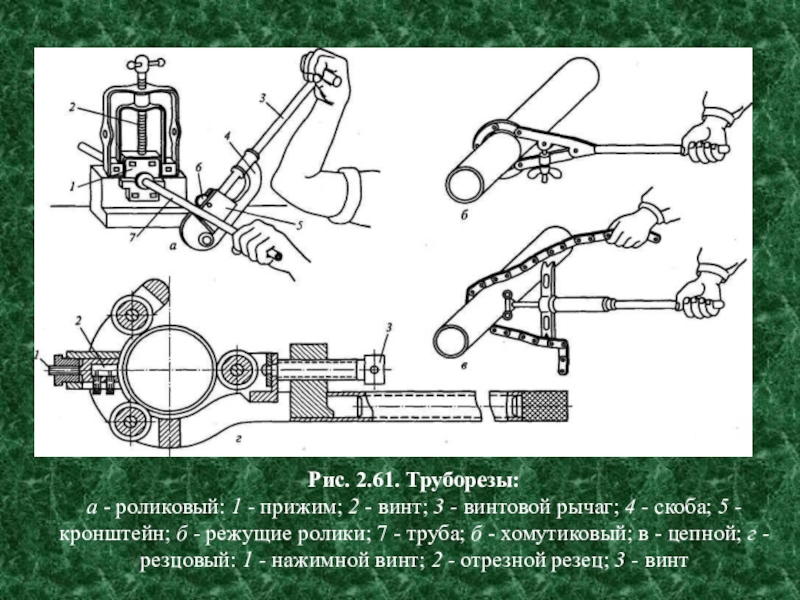

Слайд 7Рис. 2.61. Труборезы:
а - роликовый: 1 - прижим; 2 - винт;

3 - винтовой рычаг; 4 - скоба; 5 - кронштейн; б - режущие ролики; 7 - труба; б - хомутиковый; в - цепной; г - резцовый: 1 - нажимной винт; 2 - отрезной резец; 3 - винт
Рис. 2.61. Труборезы:а - роликовый: 1 - прижим; 2 - винт; 3 - винтовой рычаг; 4 -

Слайд 8 Правила выполнения работ при разрезании материалов.
Основные правила резания металла

ножовкой

Перед началом работы необходимо проверить правильность установки и натяжения полотна.
Правила выполнения работ при разрезании материалов. Основные правила резания металла ножовкойПеред началом

Слайд 9Разметку линии реза необходимо производить по всему периметру прутка (полосы, детали)

с припуском на последующую обработку 1... 2 мм.
Разметку линии реза необходимо производить по всему периметру прутка (полосы, детали) с припуском на последующую обработку 1...

Слайд 10Заготовку следует прочно закреплять в тисках.

Заготовку следует прочно закреплять в тисках.

Слайд 11Полосовой и угловой материал следует разрезать по широкой части.

Полосовой и угловой материал следует разрезать по широкой части.

Слайд 12В том случае, если длина реза на детали превышает размер от

полотна до рамки ножовочного станка, резание необходимо производить полотном, закрепленным перпендикулярно плоскости ножовочного станка (ножовкой с повернутым полотном).
В том случае, если длина реза на детали превышает размер от полотна до рамки ножовочного станка, резание

Слайд 13Листовой материал следует разрезать непосредственно ножовкой в том случае, если его

толщина больше расстояния между тремя зубьями ножовочного полотна. Более тонкий материал для разрезания надо зажимать в тиски между деревянными брусками и разрезать вместе с ними.
Листовой материал следует разрезать непосредственно ножовкой в том случае, если его толщина больше расстояния между тремя зубьями

Слайд 14Правила безопасности труда

Запрещается выполнять резание со слабо или чересчур сильно натянутым

полотном, так как это может привести к поломке полотна и ранению рук.

Правила безопасности труда Запрещается выполнять резание со слабо или чересчур сильно натянутым полотном, так как это может привести

Слайд 15Во избежание поломки полотна и ранения рук при резании не следует

сильно нажимать на ножовку вниз.
Во избежание поломки полотна и ранения рук при резании не следует сильно нажимать на ножовку вниз.

Слайд 16Запрещается пользоваться ножовкой со слабо насаженной или расколотой рукояткой.

Запрещается пользоваться ножовкой со слабо насаженной или расколотой рукояткой.

Слайд 17При сборке ножовочного станка следует использовать штифты, которые плотно, без качки,

входят в отверстия головок.
При сборке ножовочного станка следует использовать штифты, которые плотно, без качки, входят в отверстия головок.

Слайд 18При выкрашивании зубьев ножовочного полотна работу прекратить и заменить полотно на

новое.
При выкрашивании зубьев ножовочного полотна работу прекратить и заменить полотно на новое.

Слайд 19Во избежание соскакивания рукоятки и ранения рук во время рабочего движения

ножовки не ударять передним торцем рукоятки о разрезаемую деталь.

Во избежание соскакивания рукоятки и ранения рук во время рабочего движения ножовки не ударять передним торцем рукоятки

Слайд 20Основные правила резания листового металла толщиной
до 0,7 мм ручными ножницами

При разметке

вырезаемой детали необходимо предусматривать припуск до 0,5 мм на последующую обработку.
Основные правила резания листового металла толщинойдо 0,7 мм ручными ножницамиПри разметке вырезаемой детали необходимо предусматривать припуск до

Слайд 21Разрезание следует производить острозаточенными ножницами в рукавицах.

Разрезание следует производить острозаточенными ножницами в рукавицах.

Слайд 22Разрезаемый лист располагать строго перпендикулярно лезвиям ножниц.

Разрезаемый лист располагать строго перпендикулярно лезвиям ножниц.

Слайд 23В конце реза не следует сводить ножницы полностью во избежание надрыва

металла.
В конце реза не следует сводить ножницы полностью во избежание надрыва металла.

Слайд 24Необходимо следить за состоянием оси-винта ножниц.
Если ножницы начинают «мять» металл,
нужно

слегка подтянуть винт.
Необходимо следить за состоянием оси-винта ножниц.Если ножницы начинают «мять» металл, нужно слегка подтянуть винт.

Слайд 25При резании материала толщиной более 0,5 мм (или при затрудненном нажатии

на ручки ножниц) необходимо одну из ручек прочно закрепить в тисках.
При резании материала толщиной более 0,5 мм (или при затрудненном нажатии на ручки ножниц) необходимо одну из

Слайд 26При вырезании детали криволинейной формы, например круга, необходимо соблюдать следующую последовательность

действий:

- разметить контур детали и вырезать заготовку прямым резом с припуском 5... 6 мм;
- вырезать деталь по разметке, поворачивая заготовку по часовой стрелке.
При вырезании детали криволинейной формы, например круга, необходимо соблюдать следующую последовательность действий:- разметить контур детали и вырезать

Слайд 27 Ручной механизированный инструмент
Рис. 2.62. Механическая ножовка:
1 - барабан; 2 -

корпус; 3 - палец; 4 - ползун; 5 - скоба; б- ножовочное полотно
Ручной механизированный инструментРис. 2.62. Механическая ножовка:1 - барабан; 2 - корпус; 3

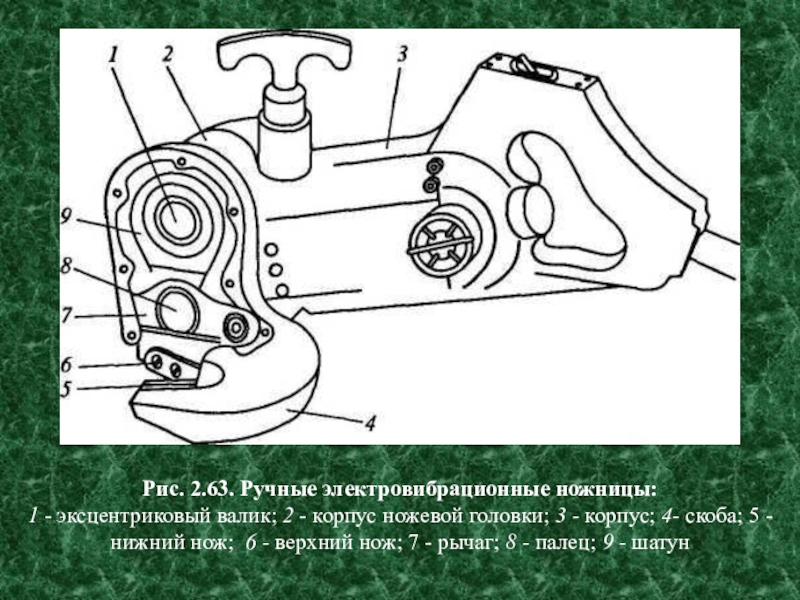

Слайд 28Рис. 2.63. Ручные электровибрационные ножницы:
1 - эксцентриковый валик; 2 - корпус

ножевой головки; 3 - корпус; 4- скоба; 5 - нижний нож; 6 - верхний нож; 7 - рычаг; 8 - палец; 9 - шатун
Рис. 2.63. Ручные электровибрационные ножницы:1 - эксцентриковый валик; 2 - корпус ножевой головки; 3 - корпус; 4-

Слайд 29 Стационарное оборудование для разрезания металлов
Рис. 2.64. Стационарная
механическая ножовка:
1 - станина;
2

- стол;
3 - тиски;
4 - рама;
5 - хобот;
6 - патрубок системы охлаждения;
7 - электродвигатель;
8 - сменные насадки

Стационарное оборудование для разрезания металловРис. 2.64. Стационарнаямеханическая ножовка:1 - станина;2 - стол;3

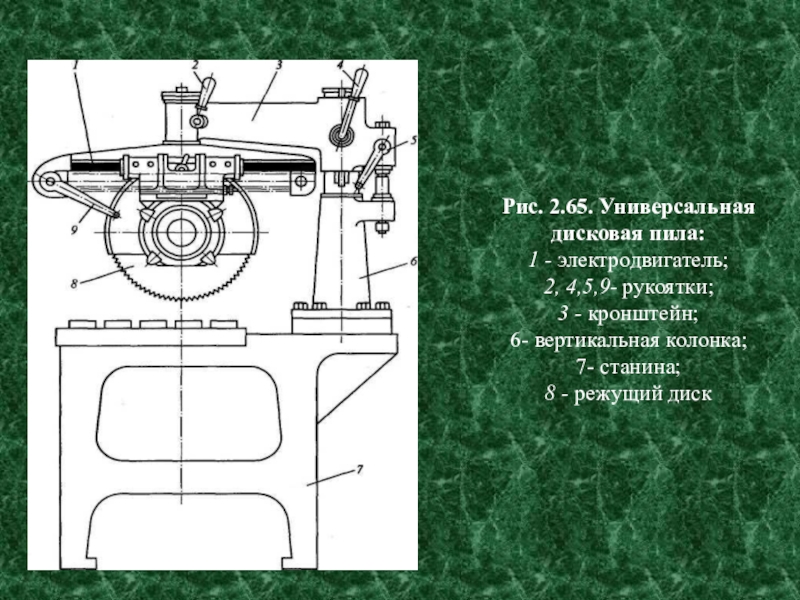

Слайд 30Рис. 2.65. Универсальная дисковая пила:
1 - электродвигатель;
2, 4,5,9- рукоятки;
3 - кронштейн;
6-

вертикальная колонка;
7- станина;
8 - режущий диск

Рис. 2.65. Универсальная дисковая пила:1 - электродвигатель;2, 4,5,9- рукоятки;3 - кронштейн;6- вертикальная колонка;7- станина;8 - режущий диск

Слайд 31Рис. 2.68. Гильотинные ножницы:
1 - стол; 2 - гидравлические прижимы; 3

- боковые направляющие; 4 - электрический двигатель; 5 - станина; 6 - педаль управления; 7 - подставка
Рис. 2.68. Гильотинные ножницы:1 - стол; 2 - гидравлические прижимы; 3 - боковые направляющие; 4 - электрический

Слайд 32 ТИПИЧНЫЕ ДЕФЕКТЫ ПРИ РЕЗАНИИ МЕТАЛЛА

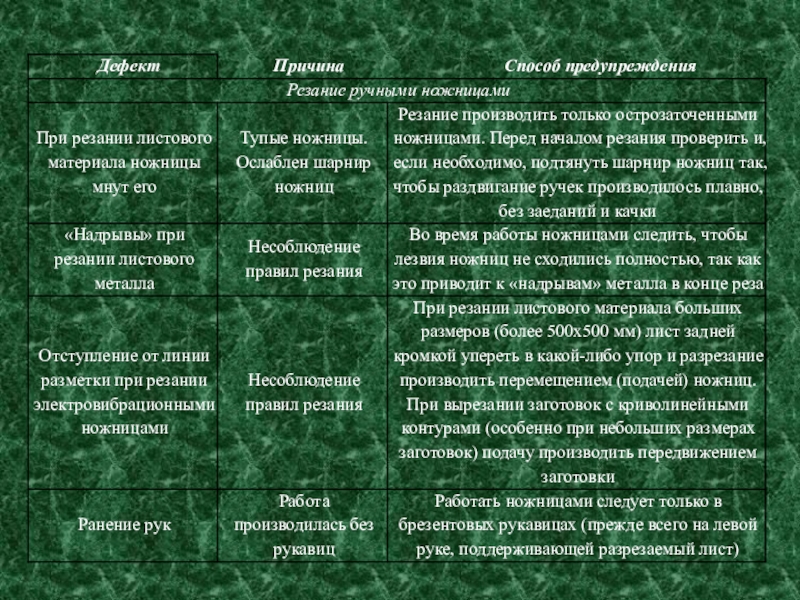

ТИПИЧНЫЕ ДЕФЕКТЫ ПРИ РЕЗАНИИ МЕТАЛЛА
