Презентация, доклад по технологии на тему Слесарное дело
Содержание
- 1. Презентация по технологии на тему Слесарное дело
- 2. В зависимости от
- 3. а – стыковой;б – нахлесточный:в – ступенчатый;г
- 4. Основным инструментом для выполнения паяных швов является
- 5. Паяльники непрерывного нагреваа- газовый; б- бензиновый;1-рабочая часть; 2-стержень; 3-хомутик; 4-горелка; 5,9-краны; 6-рукоятка;7,8-штуцеры; 10-сопло;11-бензиновая горелка;12-рукоятка-резервуар
- 6. Электрический паяльника- прямой;б- угловой1-электрический шнур;2-электрическая вилка;3-рабочая часть;4,7-хомутики; 5-кожух;6-нагревательный элемент;8-стержень; 9-рукоятка;
- 7. ПРИЕМЫ ПАЙКИа – стыковым швом;б – нахлесточным
- 8. Перед процессом паяния необходимо проверить исправность
В зависимости от требований, предъявляемых к соединяемым припоями частям заготовки, паяные швы делятся на три группы:прочные – не обязательно герметичные, но обязательно обладающие определенной механической прочностью;плотные – сплошные швы, имеющие гарантированную герметичность,

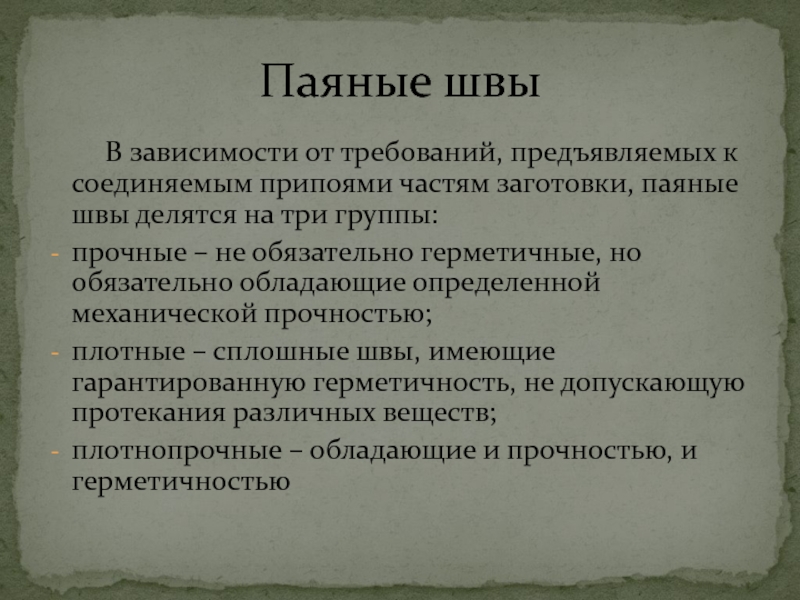

Слайд 2 В зависимости от требований, предъявляемых к соединяемым
припоями частям заготовки, паяные швы делятся на три группы:
прочные – не обязательно герметичные, но обязательно обладающие определенной механической прочностью;
плотные – сплошные швы, имеющие гарантированную герметичность, не допускающую протекания различных веществ;
плотнопрочные – обладающие и прочностью, и герметичностью
прочные – не обязательно герметичные, но обязательно обладающие определенной механической прочностью;
плотные – сплошные швы, имеющие гарантированную герметичность, не допускающую протекания различных веществ;
плотнопрочные – обладающие и прочностью, и герметичностью
Паяные швы
Слайд 3а – стыковой;
б – нахлесточный:
в – ступенчатый;
г – с косым срезом;
д
– стыковой с накладкой;
е - герметичный
е - герметичный
Паяные швы

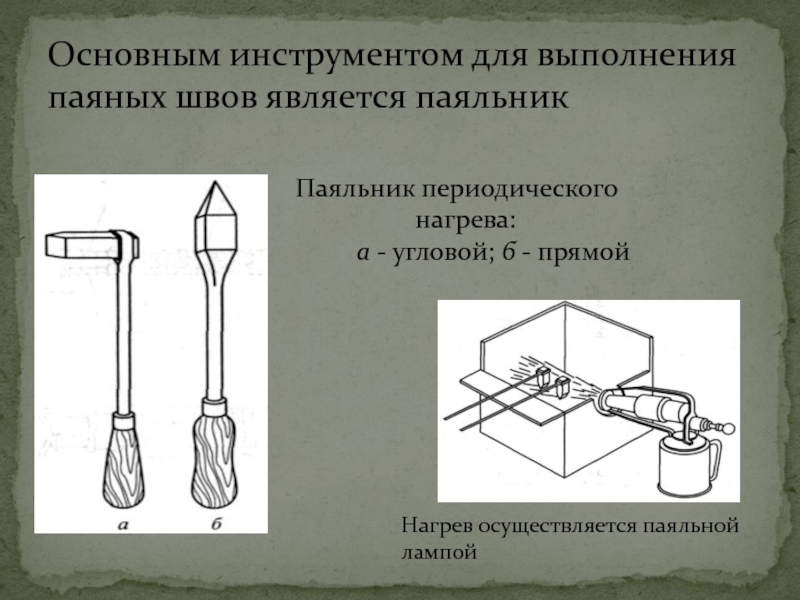

Слайд 4Основным инструментом для выполнения паяных швов является паяльник
Паяльник периодического
нагрева:
а - угловой; б - прямой
а - угловой; б - прямой
Нагрев осуществляется паяльной лампой
Слайд 5Паяльники непрерывного
нагрева
а- газовый;
б- бензиновый;
1-рабочая часть;
2-стержень;
3-хомутик;
4-горелка;
5,9-краны;
6-рукоятка;
7,8-штуцеры; 10-сопло;
11-бензиновая горелка;
12-рукоятка-резервуар

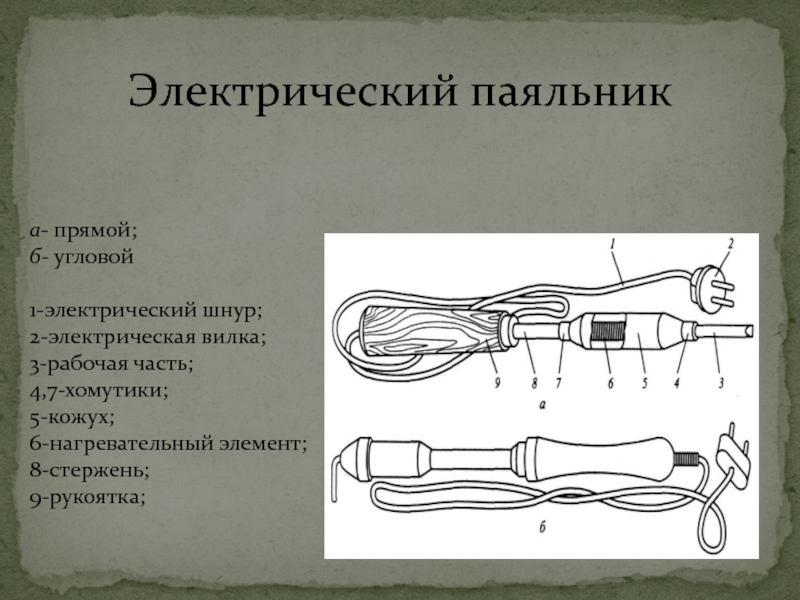

Слайд 6Электрический паяльник
а- прямой;
б- угловой
1-электрический шнур;
2-электрическая вилка;
3-рабочая часть;
4,7-хомутики;
5-кожух;
6-нагревательный элемент;
8-стержень;
9-рукоятка;
Слайд 7ПРИЕМЫ ПАЙКИ
а – стыковым швом;
б – нахлесточным швом;
в – тонкой пластины
с толстым нахлесточным швом;
г – трубы;
д – толстых проводов
г – трубы;
д – толстых проводов
Слайд 8Перед процессом паяния необходимо проверить исправность паяльника, а также электропровода и
электрической вилки.
Следует обеспечить плотное прилегание друг к другу соединяемых пайкой частей заготовки.
Необходимо протравливать очищенное место спая раствором соляной кислоты и покрывать флюсом: при паянии заготовок из листовой стали - хлористым цинком, при паянии меди и сплавов на ее основе - канифолью, при паянии других материалов следует пользоваться рекомендациями таблицы, приведенной выше.
Паяние следует выполнять только хорошо прогретым и залуженным паяльником.
Запрещается перегревать паяльник. При перегреве и сгорании полуды на рабочей части паяльника необходимо зачистить его носок и вновь облудить на прутке припоя.
При паянии длинного шва следует использовать прутковый припой, подводя его к месту паяния и передвигая вместе с паяльником.
Проверку качества паяния следует осуществлять: внешним осмотром (не допуская непропаянных мест, «корявого» шва, наплывов припоя на шве);
на герметичность (пропаянные сосуды); перегибом (спаянные заготовки на механическую прочность
Следует обеспечить плотное прилегание друг к другу соединяемых пайкой частей заготовки.
Необходимо протравливать очищенное место спая раствором соляной кислоты и покрывать флюсом: при паянии заготовок из листовой стали - хлористым цинком, при паянии меди и сплавов на ее основе - канифолью, при паянии других материалов следует пользоваться рекомендациями таблицы, приведенной выше.
Паяние следует выполнять только хорошо прогретым и залуженным паяльником.
Запрещается перегревать паяльник. При перегреве и сгорании полуды на рабочей части паяльника необходимо зачистить его носок и вновь облудить на прутке припоя.
При паянии длинного шва следует использовать прутковый припой, подводя его к месту паяния и передвигая вместе с паяльником.
Проверку качества паяния следует осуществлять: внешним осмотром (не допуская непропаянных мест, «корявого» шва, наплывов припоя на шве);
на герметичность (пропаянные сосуды); перегибом (спаянные заготовки на механическую прочность
Правила выполнения работ при пайке мягкими припоями электрическим паяльником
