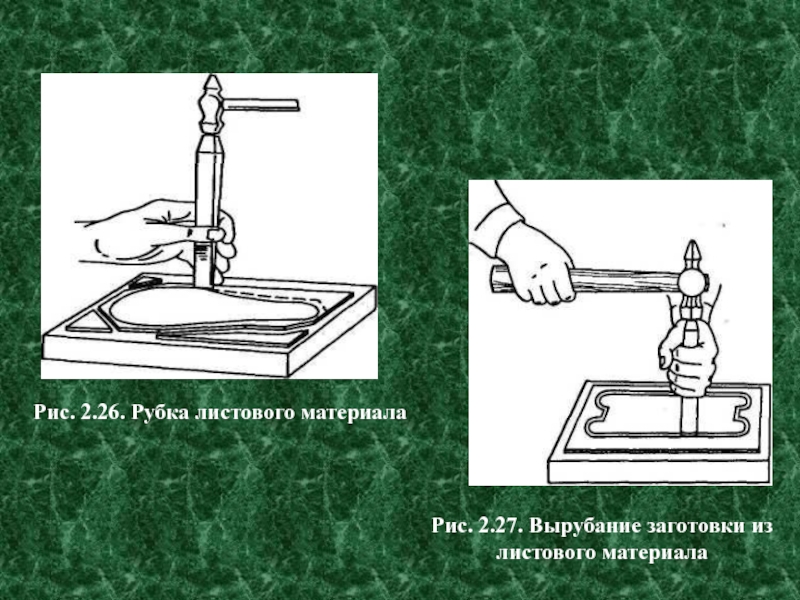

- 25. Рис. 2.26. Рубка листового материала Рис. 2.27. Вырубание заготовки из листового материала
- 26. При срубании слоя металла на широкой поверхности
- 27. РУЧНЫЕ МЕХАНИЗИРОВАННЫЕ ИНСТРУМЕНТЫРис. 2.29. Ручной пневматический молоток:1
- 28. Рис. 2.30. Пневматическая шлифовальная машина:1- шпиндель; 2
- 29. При рубке и заточке режущего инструмента необходимо соблюдать следующие меры безопасности:устанавливать на верстак защитный экран;
- 30. прочно закреплять заготовку в тисках;
- 31. не пользоваться молотком, зубилом, канавочником, крецмейселем с расплющенным бойком;
- 32. не пользоваться молотком, слабонасаженным на рукоятку;
- 33. выполнять рубку толькоострозаточенным инструментом;
- 34. пользоваться индивидуальными защитными очками или защитным экраном, установленным на станке, во избежание травм глаз.
- 35. ТИПИЧНЫЕ ДЕФЕКТЫ ПРИ РУБКЕ, ПРИЧИНЫ ИХ ПОЯВЛЕНИЯ И СПОСОБЫ ПРЕДУПРЕЖДЕНИЯ
- 36. Слайд 36
Рубкойназывается слесарная операция по снятию с заготовки слоя материала, а также разрубание металла (листового, полосового, профильного) на части режущими инструментами (зубилом, крейцмейселем или канавочником при помощи молотка).
Слайд 1РУБКА МЕТАЛЛА
Краевое государственное автономное профессиональное образовательное учреждение «Губернаторский авиастроительный колледж Комсомольска-на-Амуре
(Межрегиональный
Слайд 2Рубкой
называется слесарная операция по снятию с заготовки слоя материала, а также
разрубание металла (листового, полосового, профильного) на части режущими инструментами (зубилом, крейцмейселем или канавочником при помощи молотка).

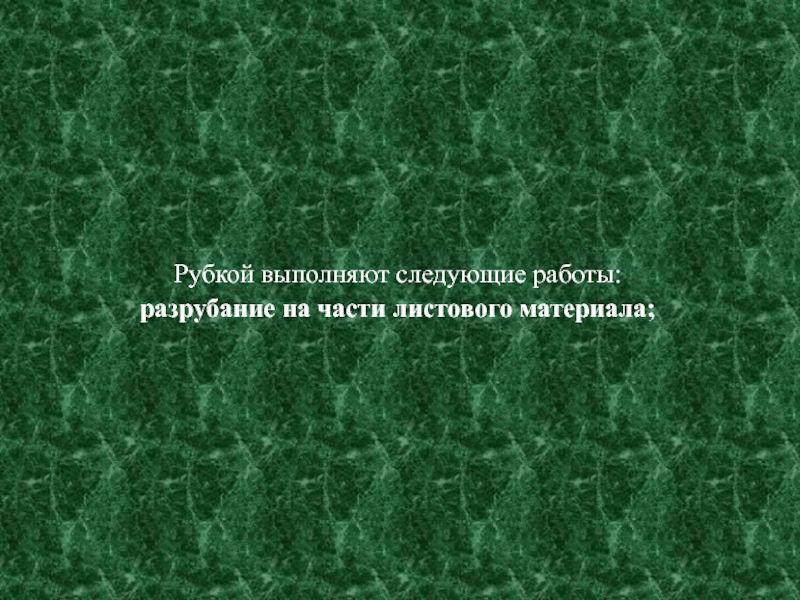

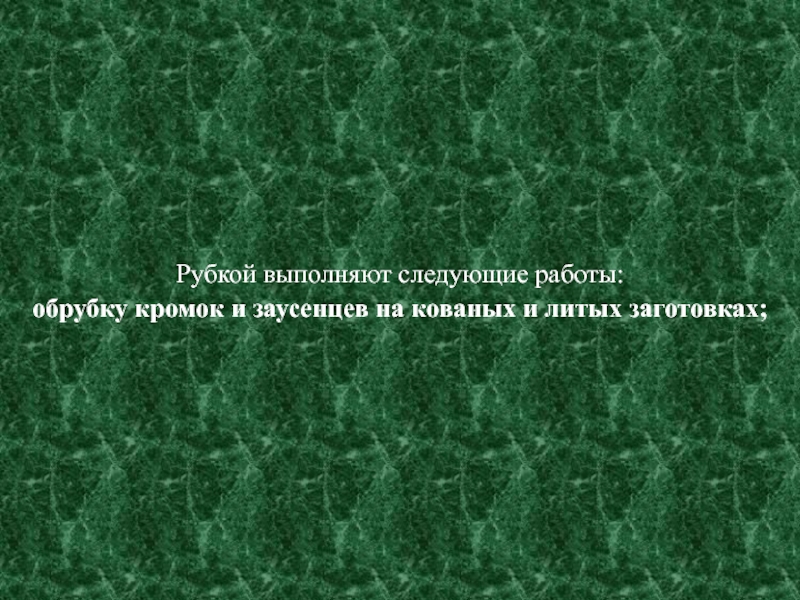

Слайд 3Рубкой выполняют следующие работы:
удаление лишних слоев материала с поверхностей заготовок
(обрубка литья, сварных швов, прорубание кромок под сварку и пр.);
Слайд 8
ИНСТРУМЕНТЫ, ПРИМЕНЯЕМЫЕ ПРИ РУБКЕ

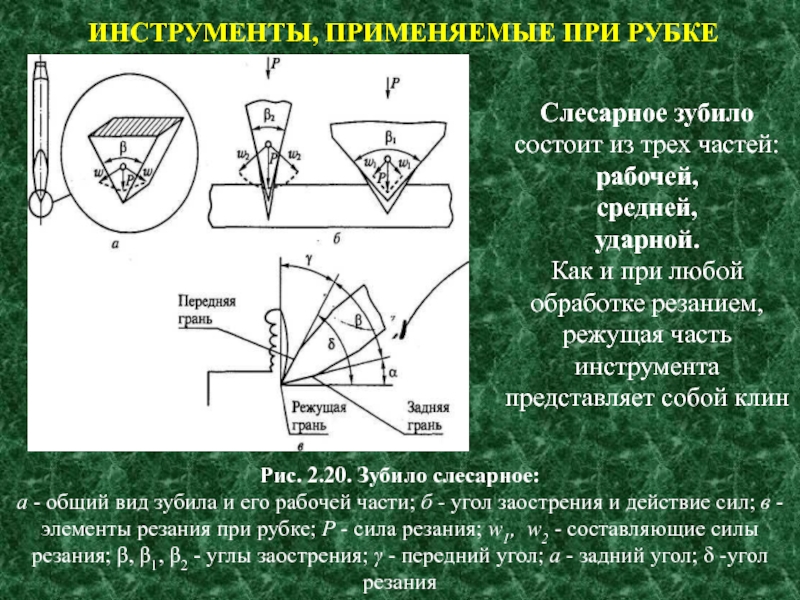

Рис. 2.20. Зубило слесарное:
а - общий вид
зубила и его рабочей части; б - угол заострения и действие сил; в - элементы резания при рубке; Р - сила резания; w1, w2 - составляющие силы резания; β, β1, β2 - углы заострения; γ - передний угол; а - задний угол; δ -угол резания
Слесарное зубило
состоит из трех частей: рабочей,
средней,
ударной.
Как и при любой обработке резанием, режущая часть инструмента представляет собой клин
Слайд 9Крейцмейсель
отличается от зубила более узкой режущей кромкой. Крейцмейсель применяют для вырубания
канавок, прорубания шпоночных пазов и тому подобных работ.
Канавочник
применяется для вырубания смазочных канавок во вкладышах и втулках подшипников скольжения и профильных канавок специального назначения.
Слайд 10Слесарные молотки
применяются при рубке в качестве ударного инструмента для создания силы
резания и бывают двух видов - с круглым и квадратным бойком.

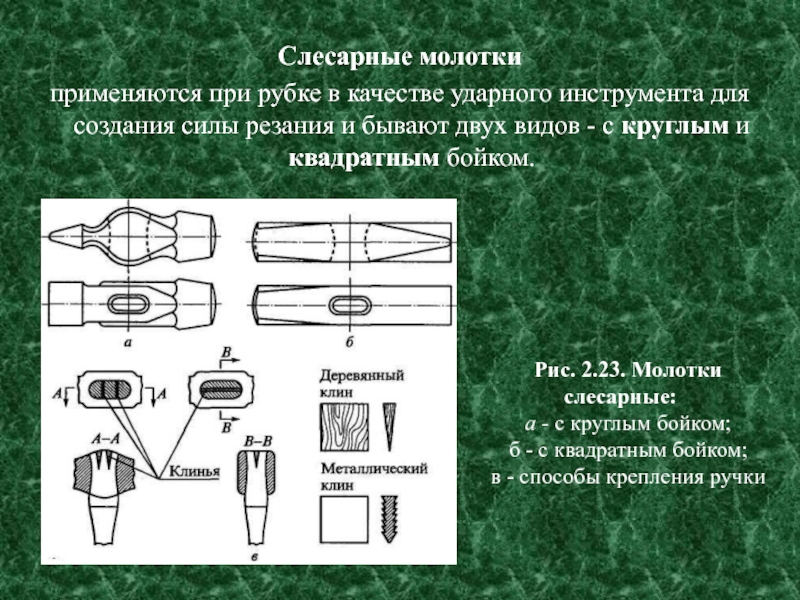

Рис. 2.23. Молотки слесарные:
а - с круглым бойком;
б - с квадратным бойком;
в - способы крепления ручки
Слайд 11При заточке инструмента необходимо выполнять
следующие требования:
устанавливать подручник заточного станка таким образом,
чтобы зазор между подручником и заточным кругом не превышал 3 мм;
Слайд 12прижимать инструмент режущей частью к периферии заточного круга, опираясь при этом
на подручник;

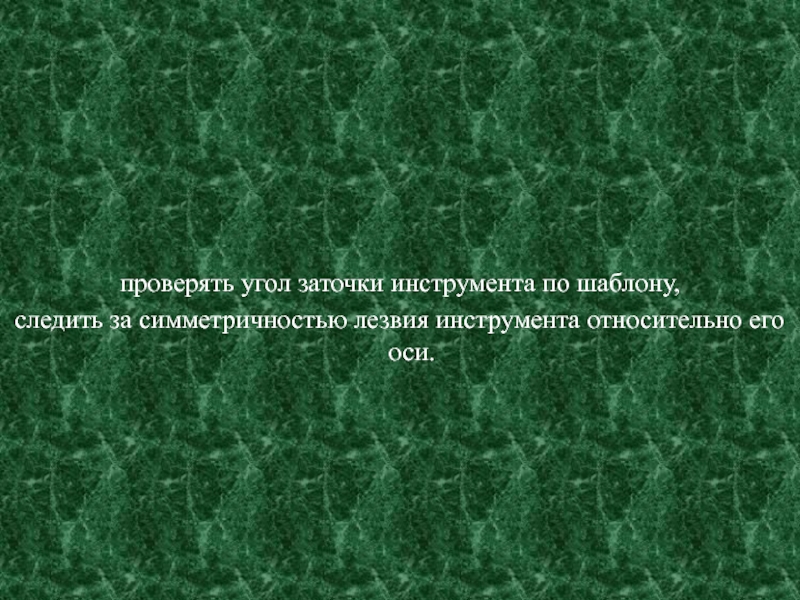

Слайд 14проверять угол заточки инструмента по шаблону,
следить за симметричностью лезвия инструмента относительно
его оси.
Слайд 15ЗАТОЧКА РЕЖУЩЕГО ИНСТРУМЕНТА
Заточка режущего инструмента осуществляется на заточных станках
Рис. 2.24. Заточной
станок:
а - заточной узел станка; б - шаблон для контроля углов заточки; 1- защитный экран; 2 - кожух; 3 - подручник
а - заточной узел станка; б - шаблон для контроля углов заточки; 1- защитный экран; 2 - кожух; 3 - подручник

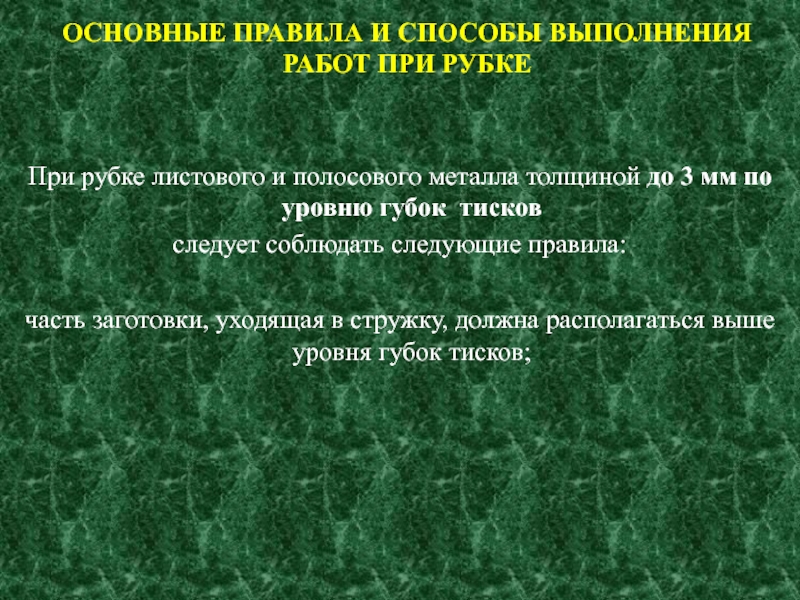

Слайд 16ОСНОВНЫЕ ПРАВИЛА И СПОСОБЫ ВЫПОЛНЕНИЯ РАБОТ ПРИ РУБКЕ
При рубке листового и
полосового металла толщиной до 3 мм по уровню губок тисков
следует соблюдать следующие правила:
часть заготовки, уходящая в стружку, должна располагаться выше уровня губок тисков;
следует соблюдать следующие правила:
часть заготовки, уходящая в стружку, должна располагаться выше уровня губок тисков;

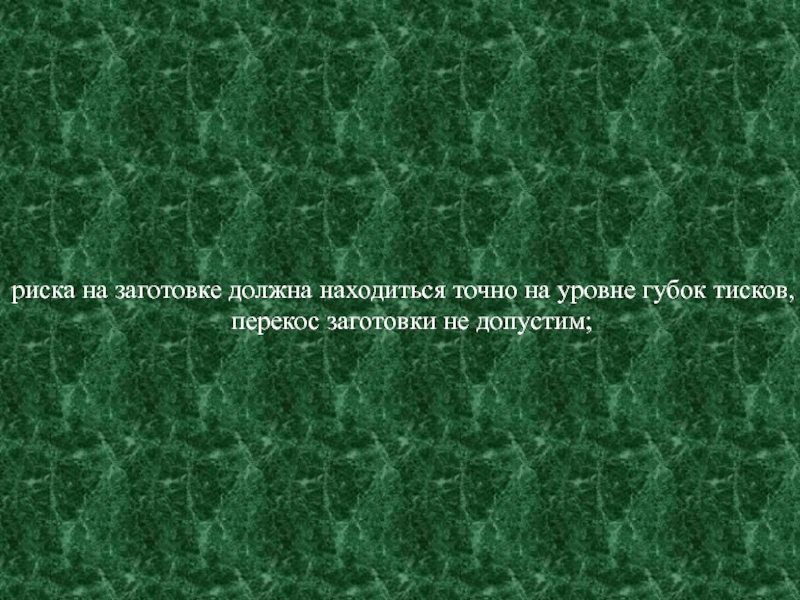

Слайд 17риска на заготовке должна находиться точно на уровне губок тисков, перекос
заготовки не допустим;

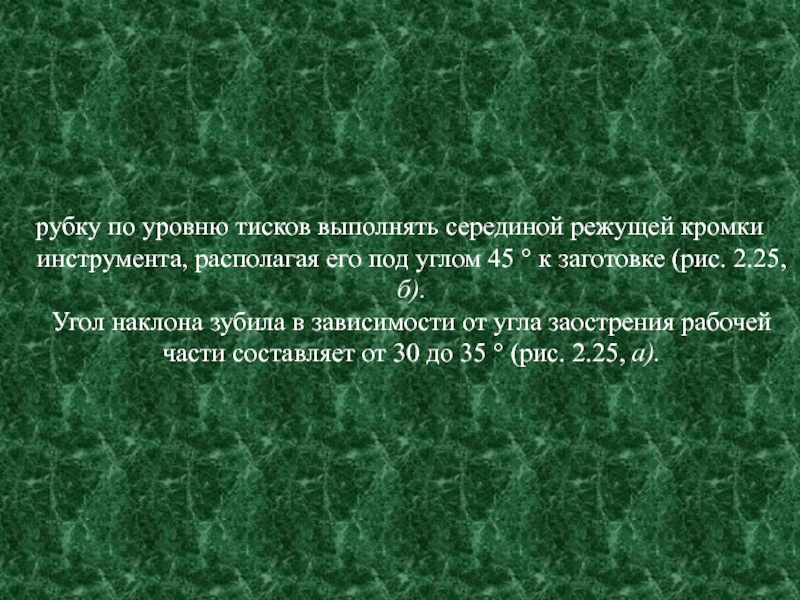

Слайд 18рубку по уровню тисков выполнять серединой режущей кромки инструмента, располагая его
под углом 45 ° к заготовке (рис. 2.25, б).
Угол наклона зубила в зависимости от угла заострения рабочей части составляет от 30 до 35 ° (рис. 2.25, а).

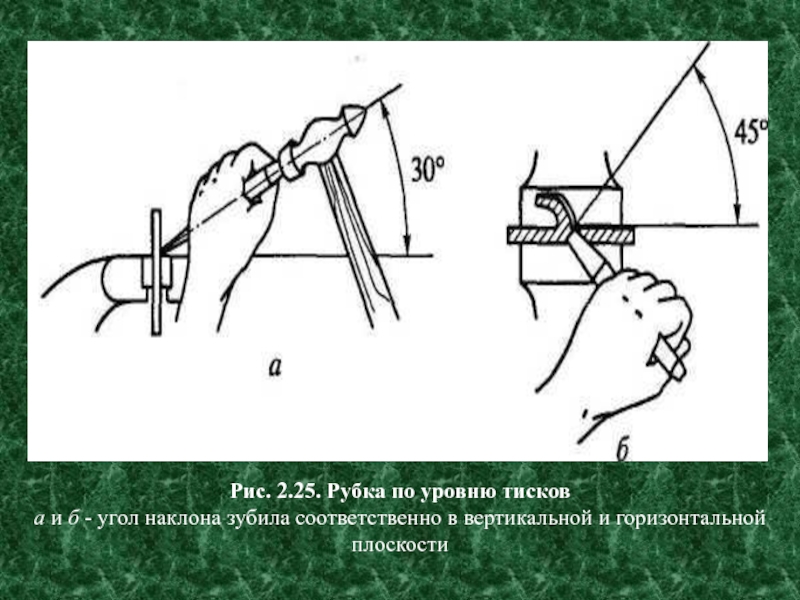

Слайд 19Рис. 2.25. Рубка по уровню тисков
а и б - угол наклона
зубила соответственно в вертикальной и горизонтальной плоскости
Слайд 20При рубке полосового (листового) материала на плите (наковальне) следует выполнять следующие
требования:
режущую кромку зубила затачивать не прямолинейно а с некоторой кривизной (рис. 2.26);
режущую кромку зубила затачивать не прямолинейно а с некоторой кривизной (рис. 2.26);
Слайд 21разрубание листового материала по прямой линии производить, начиная от дальней кромки
листа к передней, при этом зубило должно располагаться точно по разметочной риске. При рубке передвигать лист таким образом, чтобы место удара находилось приблизительно посредине плиты;

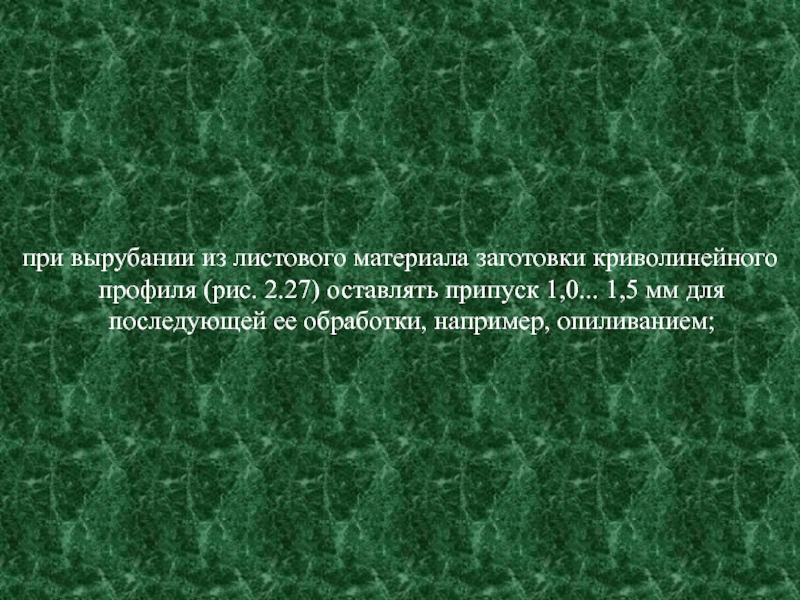

Слайд 22при вырубании из листового материала заготовки криволинейного профиля (рис. 2.27) оставлять
припуск 1,0... 1,5 мм для последующей ее обработки, например, опиливанием;
Слайд 23разрубание полосы выполнять по разметке с обеих сторон примерно на половину
толщины полосы, после чего переломить ее в тисках или на ребре плиты (наковальни);

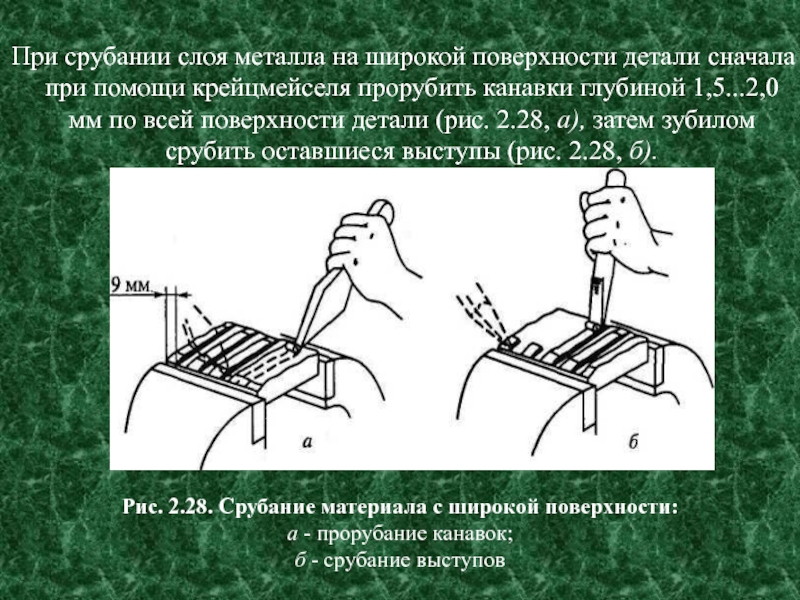

Слайд 26При срубании слоя металла на широкой поверхности детали сначала при помощи
крейцмейселя прорубить канавки глубиной 1,5...2,0 мм по всей поверхности детали (рис. 2.28, а), затем зубилом срубить оставшиеся выступы (рис. 2.28, б).
Рис. 2.28. Срубание материала с широкой поверхности:
а - прорубание канавок;
б - срубание выступов
Слайд 27РУЧНЫЕ МЕХАНИЗИРОВАННЫЕ ИНСТРУМЕНТЫ

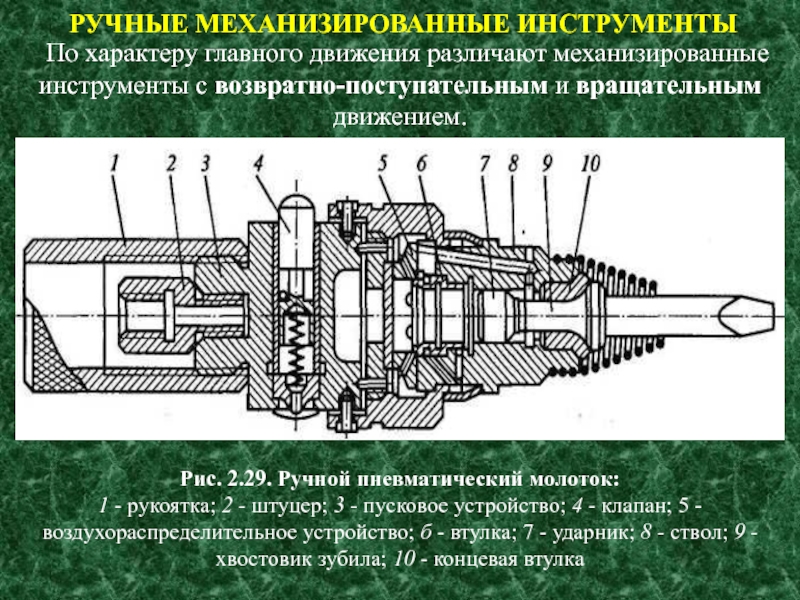

Рис. 2.29. Ручной пневматический молоток:
1 - рукоятка; 2 -
штуцер; 3 - пусковое устройство; 4 - клапан; 5 - воздухораспределительное устройство; б - втулка; 7 - ударник; 8 - ствол; 9 - хвостовик зубила; 10 - концевая втулка
По характеру главного движения различают механизированные инструменты с возвратно-поступательным и вращательным движением.

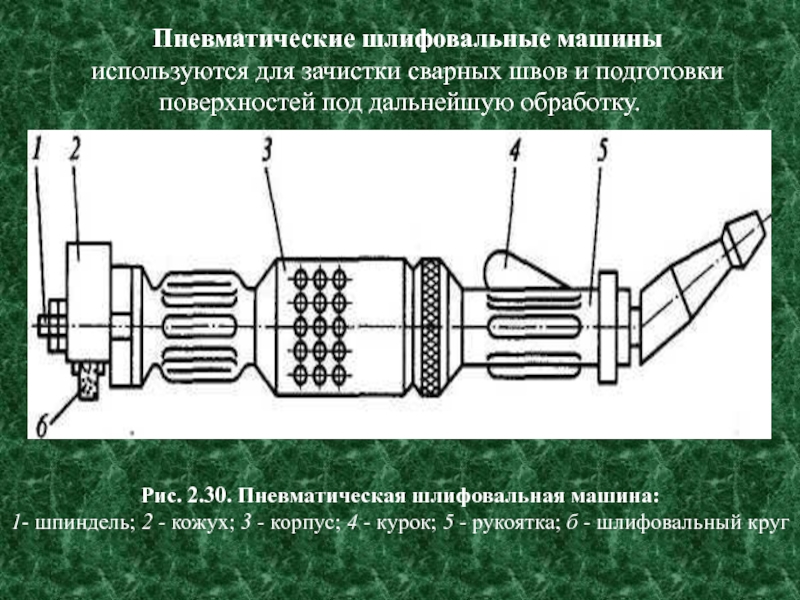

Слайд 28Рис. 2.30. Пневматическая шлифовальная машина:
1- шпиндель; 2 - кожух; 3 -
корпус; 4 - курок; 5 - рукоятка; б - шлифовальный круг
Пневматические шлифовальные машины
используются для зачистки сварных швов и подготовки поверхностей под дальнейшую обработку.
Слайд 29При рубке и заточке режущего инструмента необходимо соблюдать следующие меры безопасности:
устанавливать
на верстак защитный экран;

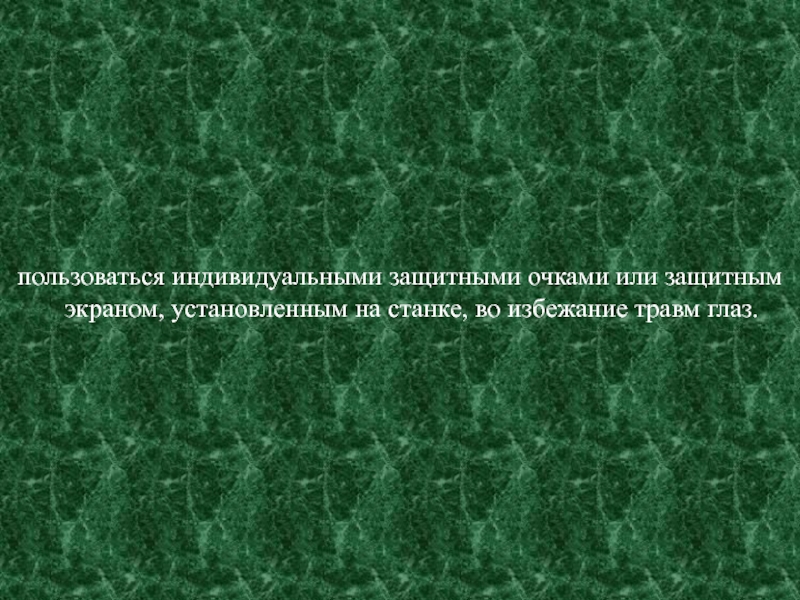

Слайд 34пользоваться индивидуальными защитными очками или защитным экраном, установленным на станке, во
избежание травм глаз.
