Презентация, доклад по технологии на тему Слесарное дело - Правка металла
Содержание
- 1. Презентация по технологии на тему Слесарное дело - Правка металла
- 2. Правкаэто слесарная операция по выпрямлению изогнутого или

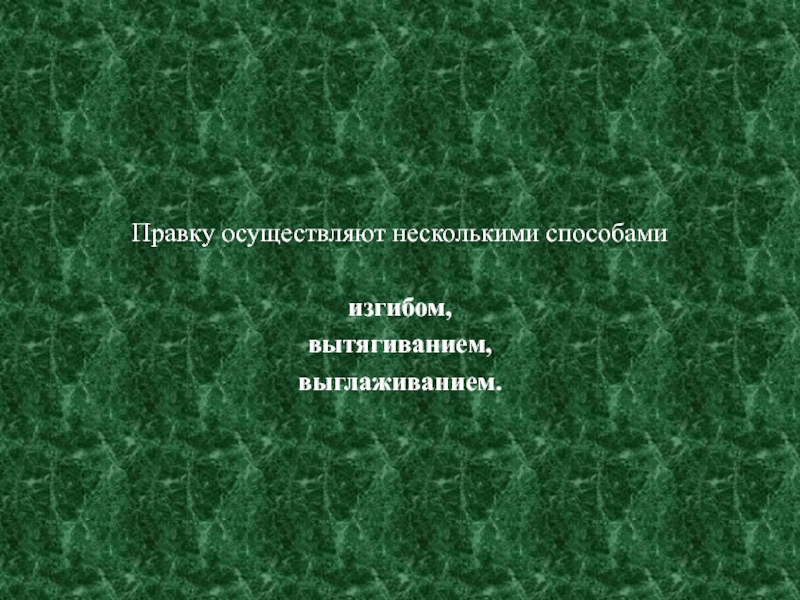

- 3. Правку осуществляют несколькими способамиизгибом,вытягиванием,выглаживанием.
- 4. Правку изгибомприменяют при выправлении круглого (прутки) и
- 5. Правку вытягиваниемиспользуют при выправлении листового материала, имеющего
- 6. Правку выглаживаниемприменяют в тех случаях, когда заготовка
- 7. Слайд 7
- 8. Рис. 2.33. Молотки с мягкими вставками: а
- 9. Киянкиэто молотки, ударная часть которых выполнена из
- 10. Гладилки металлические или деревянные (из твердых пород
- 11. МЕХАНИЗАЦИЯ ПРИ ПРАВКЕРис. 2.34. Ручной пресс:а -
- 12. Рис. 2.35. Правильная машина: а - общий
- 13. ОСНОВНЫЕ ПРАВИЛА ВЫПОЛНЕНИЯ РАБОТ ПРИ ПРАВКЕПри
- 14. Правку листового материала толщиной 0,5... 0,7 мм
- 15. При правке полос, изогнутых по ребру (рихтовке),
- 16. Правку полос с винтовым изгибом необходимо выполнять
- 17. Контроль качества правки следует производить в зависимости
- 18. При правке полосового и пруткового материала на

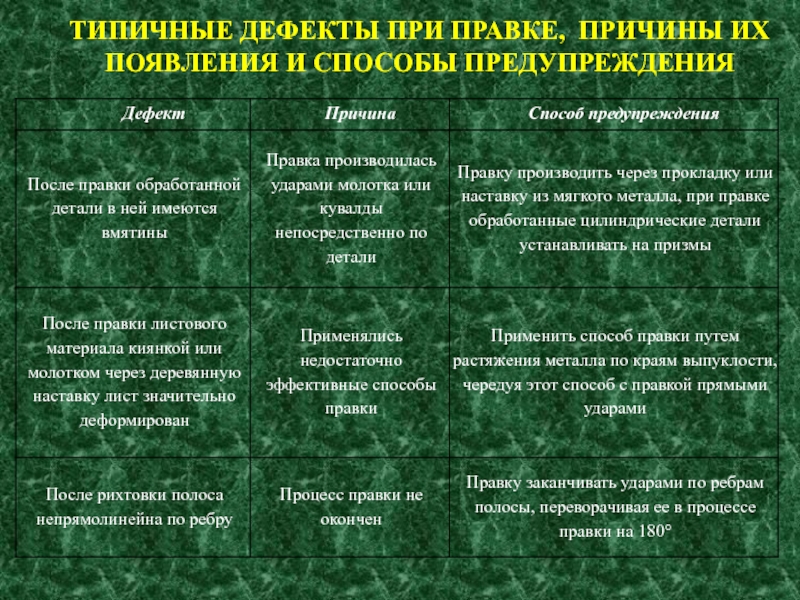

- 19. ТИПИЧНЫЕ ДЕФЕКТЫ ПРИ ПРАВКЕ, ПРИЧИНЫ ИХ ПОЯВЛЕНИЯ И СПОСОБЫ ПРЕДУПРЕЖДЕНИЯ
Правкаэто слесарная операция по выпрямлению изогнутого или покоробленного металла, которой можно подвергать только пластичные материалы: алюминий, сталь, медь, латунь, титан.

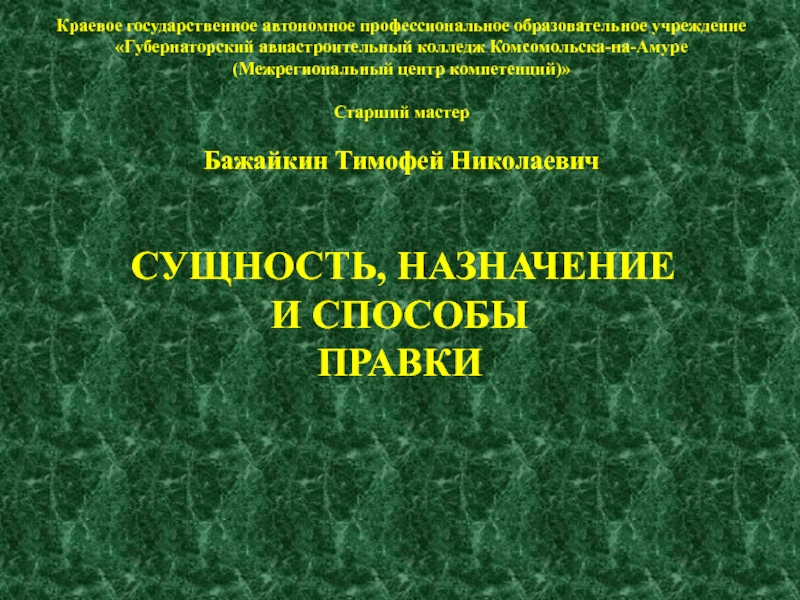

Слайд 1
Сущность, назначение
и способы
правки
Краевое государственное автономное профессиональное образовательное учреждение «Губернаторский авиастроительный

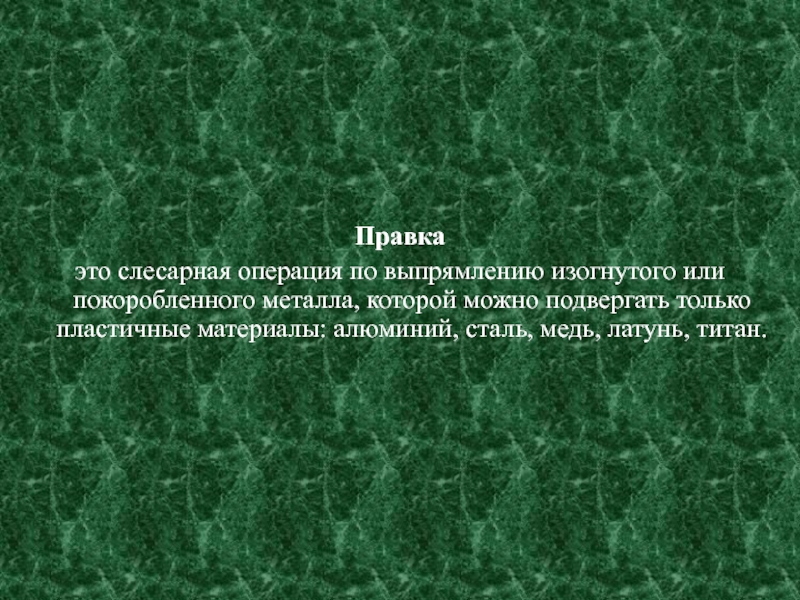

Слайд 2Правка
это слесарная операция по выпрямлению изогнутого или покоробленного металла, которой можно
подвергать только пластичные материалы: алюминий, сталь, медь, латунь, титан.

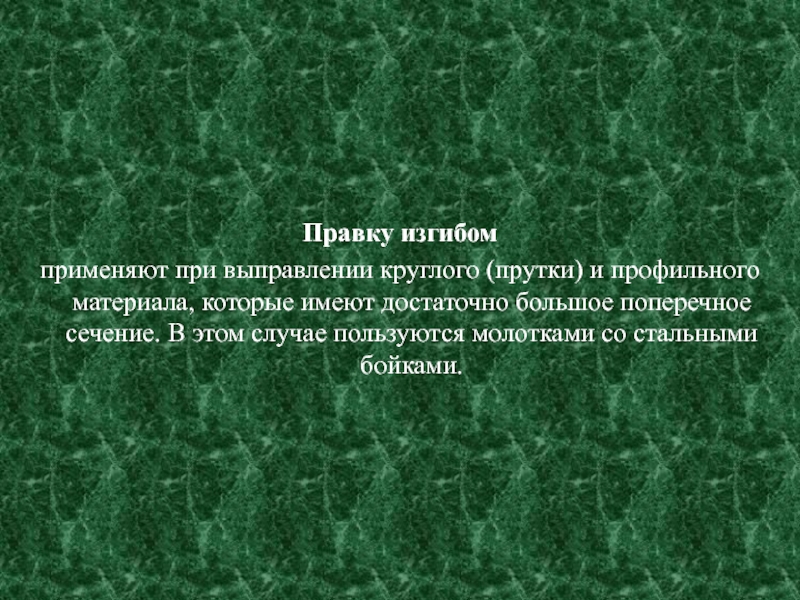

Слайд 4Правку изгибом
применяют при выправлении круглого (прутки) и профильного материала, которые имеют
достаточно большое поперечное сечение. В этом случае пользуются молотками со стальными бойками.

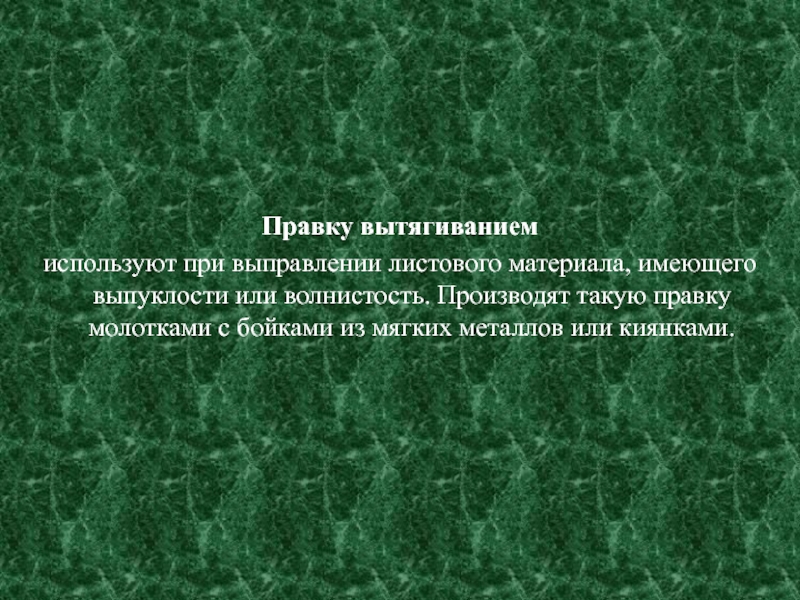

Слайд 5Правку вытягиванием
используют при выправлении листового материала, имеющего выпуклости или волнистость. Производят
такую правку молотками с бойками из мягких металлов или киянками.

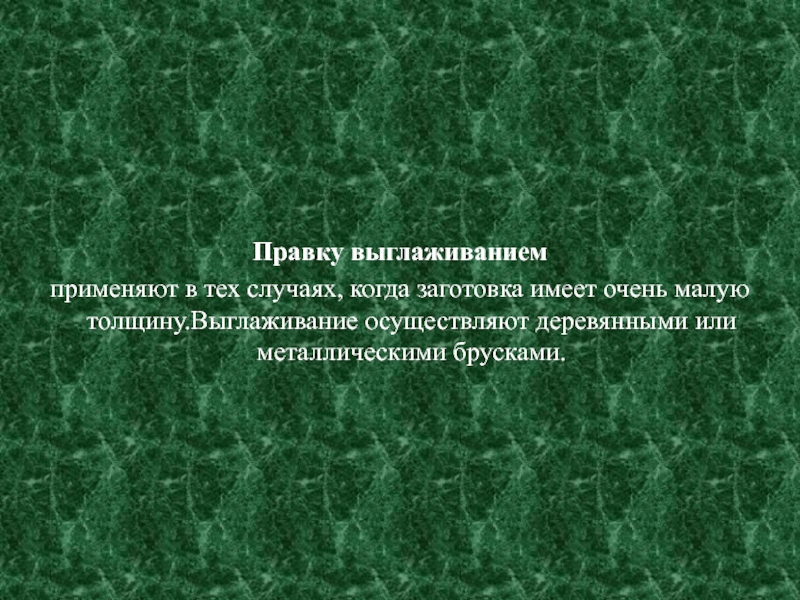

Слайд 6Правку выглаживанием
применяют в тех случаях, когда заготовка имеет очень малую толщину.Выглаживание
осуществляют деревянными или металлическими брусками.
Слайд 7
ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ ПРАВКЕ

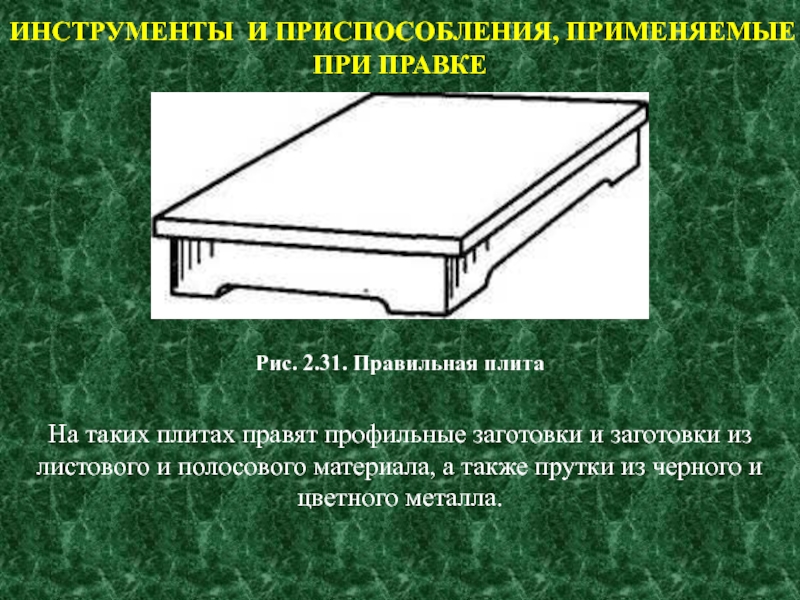

Рис. 2.31. Правильная плита
На таких
плитах правят профильные заготовки и заготовки из листового и полосового материала, а также прутки из черного и цветного металла.

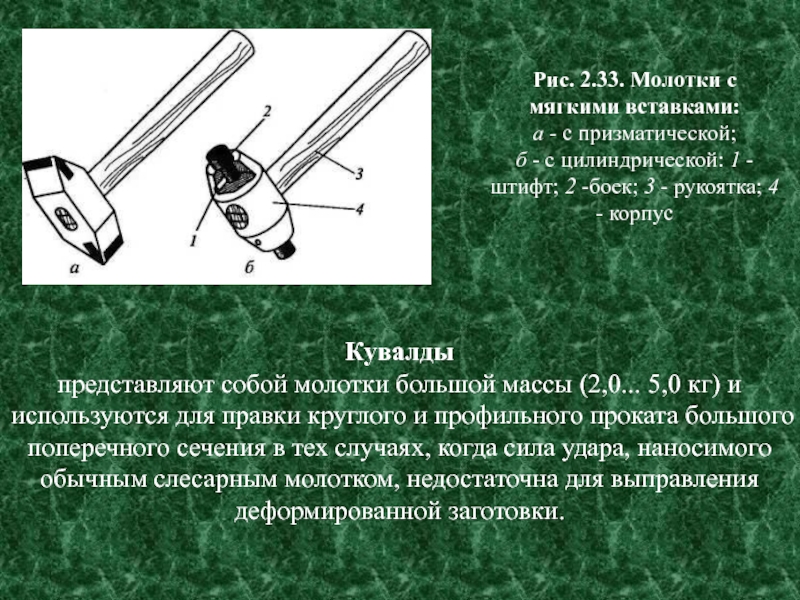

Слайд 8Рис. 2.33. Молотки с мягкими вставками:
а - с призматической;
б -
с цилиндрической: 1 - штифт; 2 -боек; 3 - рукоятка; 4 - корпус
Кувалды
представляют собой молотки большой массы (2,0... 5,0 кг) и используются для правки круглого и профильного проката большого поперечного сечения в тех случаях, когда сила удара, наносимого обычным слесарным молотком, недостаточна для выправления деформированной заготовки.

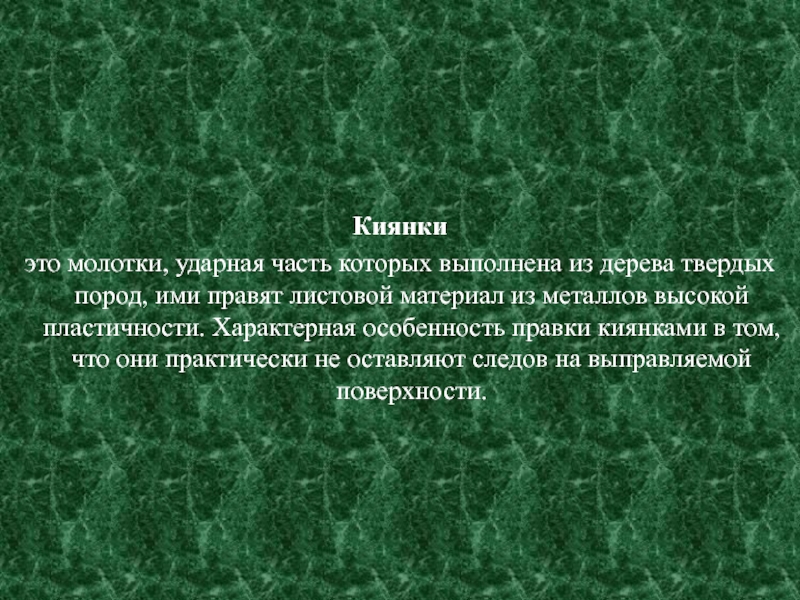

Слайд 9Киянки
это молотки, ударная часть которых выполнена из дерева твердых пород, ими
правят листовой материал из металлов высокой пластичности. Характерная особенность правки киянками в том, что они практически не оставляют следов на выправляемой поверхности.

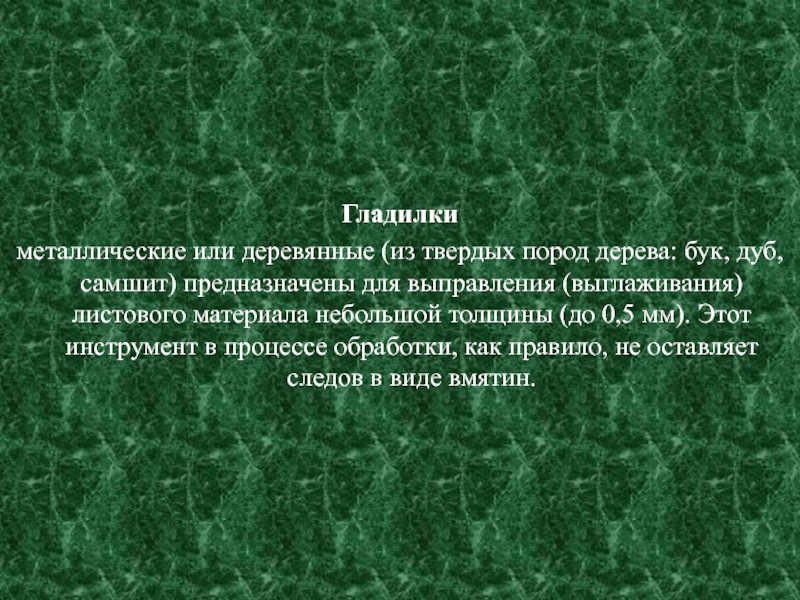

Слайд 10Гладилки
металлические или деревянные (из твердых пород дерева: бук, дуб, самшит)
предназначены для выправления (выглаживания) листового материала небольшой толщины (до 0,5 мм). Этот инструмент в процессе обработки, как правило, не оставляет следов в виде вмятин.
Слайд 11МЕХАНИЗАЦИЯ ПРИ ПРАВКЕ
Рис. 2.34. Ручной пресс:
а - правка в центрах;
б –
правка на призмах
Простейшим устройством для механизации правки является ручной пресс, с помощью которого осуществляют правку профильного проката и пруткового материала.

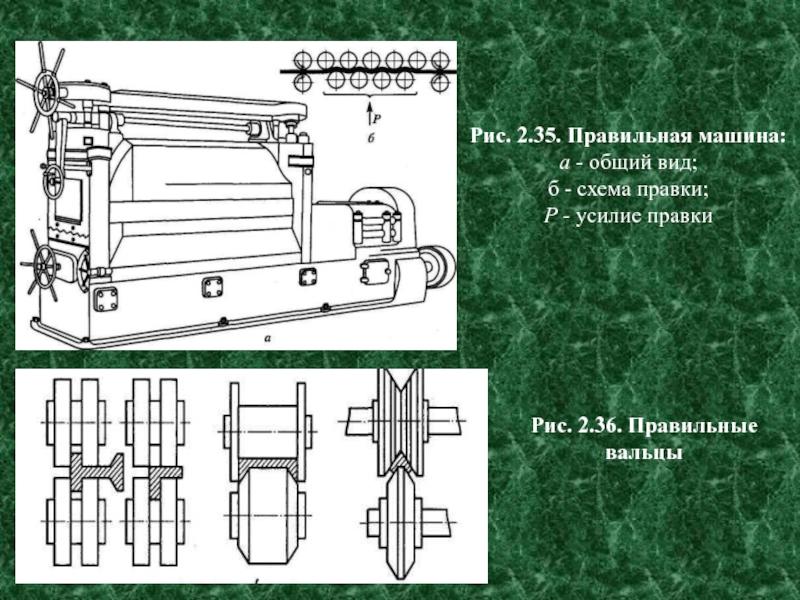

Слайд 12Рис. 2.35. Правильная машина:
а - общий вид;
б - схема
правки;
Р - усилие правки
Р - усилие правки
Рис. 2.36. Правильные вальцы
Слайд 13
ОСНОВНЫЕ ПРАВИЛА ВЫПОЛНЕНИЯ РАБОТ ПРИ ПРАВКЕ
При правке полосового и пруткового материала
(круглого, квадратного или шестигранного сечения) выправляемая деталь должна касаться правильной плиты или наковальни не менее чем в двух точках (рис. 2.37).
Рис. 2.37. Правка полосового и пруткового материала

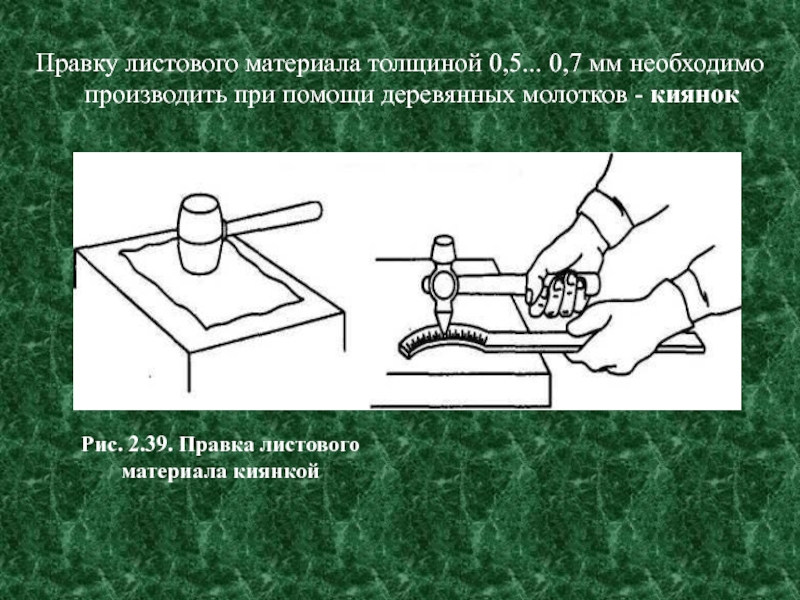

Слайд 14Правку листового материала толщиной 0,5... 0,7 мм необходимо производить при помощи
деревянных молотков - киянок
Рис. 2.39. Правка листового материала киянкой

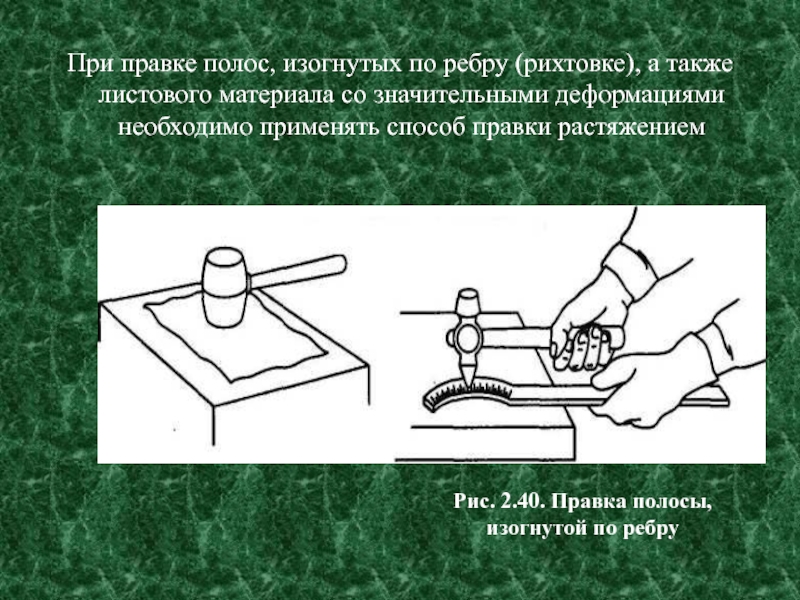

Слайд 15При правке полос, изогнутых по ребру (рихтовке), а также листового материала
со значительными деформациями необходимо применять способ правки растяжением
Рис. 2.40. Правка полосы, изогнутой по ребру

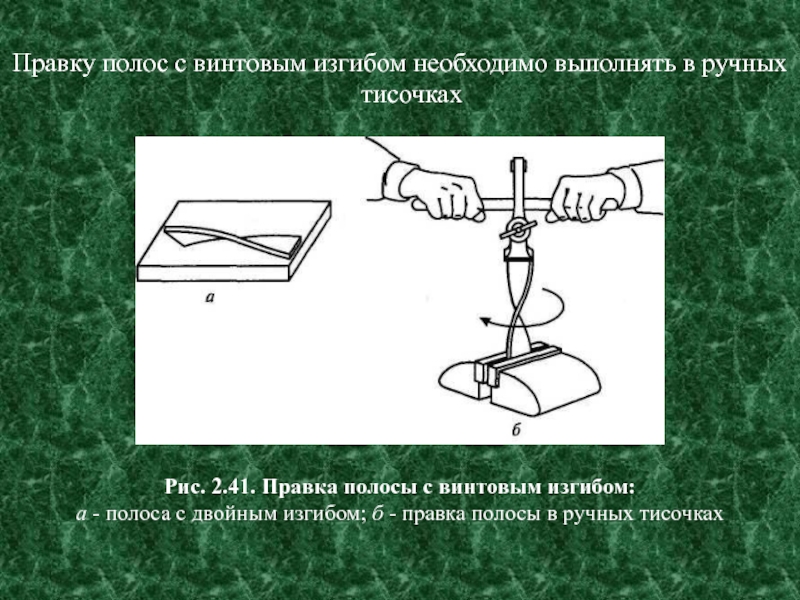

Слайд 16Правку полос с винтовым изгибом необходимо выполнять в ручных тисочках
Рис. 2.41.
Правка полосы с винтовым изгибом:
а - полоса с двойным изгибом; б - правка полосы в ручных тисочках
а - полоса с двойным изгибом; б - правка полосы в ручных тисочках
Слайд 17Контроль качества правки следует производить в зависимости от конфигурации заготовки и
ее исходного состояния:
на «глаз»- визуально, линейкой, перекатыванием по плите;
«на карандаш» - путем вращения выправленного вала в центрах ручного винтового пресса.
на «глаз»- визуально, линейкой, перекатыванием по плите;
«на карандаш» - путем вращения выправленного вала в центрах ручного винтового пресса.
Рис. 2.42. Контроль правки визуально
Рис. 2.43. Контроль правки «на карандаш»

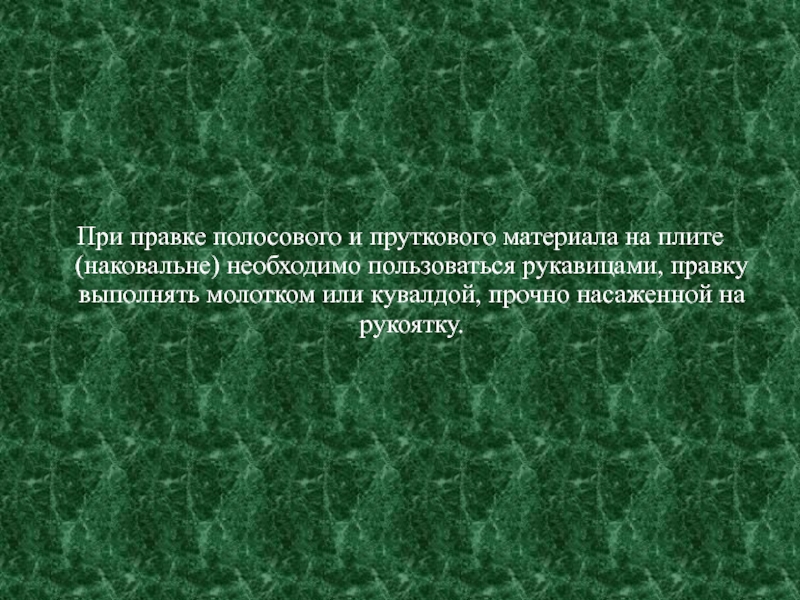

Слайд 18При правке полосового и пруткового материала на плите (наковальне) необходимо пользоваться
рукавицами, правку выполнять молотком или кувалдой, прочно насаженной на рукоятку.
