Презентация, доклад по технологии на тему : Шиповое соединение УК-4(угловое концевое соединение на шип с полупотемком не сквозной

несквозной)

Подготовил учитель технологии: Барабанов А.М.

элементов и сборочных единиц, которые соединяются между собой различными видами разъемных и неразъемных соединений. Разъемные соединения позволяют производить многократную сборку и разборку изделий. Этот метод соединения сборочных единиц и элементов получил большое распространение в производстве мебели. На использовании этого метода основана наиболее рациональная конструкция изделий мебели – сборно – разборная и универсально – сборная мебель. Эта наиболее технологичная конструкция мебели предусматривает широкую вариантность сборки изделий из унифицированных элементов при оборудовании интерьеров как для жилых, так и для общественных зданий любой формы, размеров и назначения. Разъемные соединения бывают жесткие и шарнирные.

к шарнирным – соединения на петлях, к неразъемным – соединения на гвоздях и клею. При сборке столярных изделий эти соединения часто сочетаются друг с другом.
Стяжки подразделяются на эксцентриковые, клиновые, болтовые, винтовые и крючковые, а петли – на съемные и стационарные. Съемные петли бывают пятниковые и карточные, а стационарные – торцовые, партные, сувальдные и карточные.

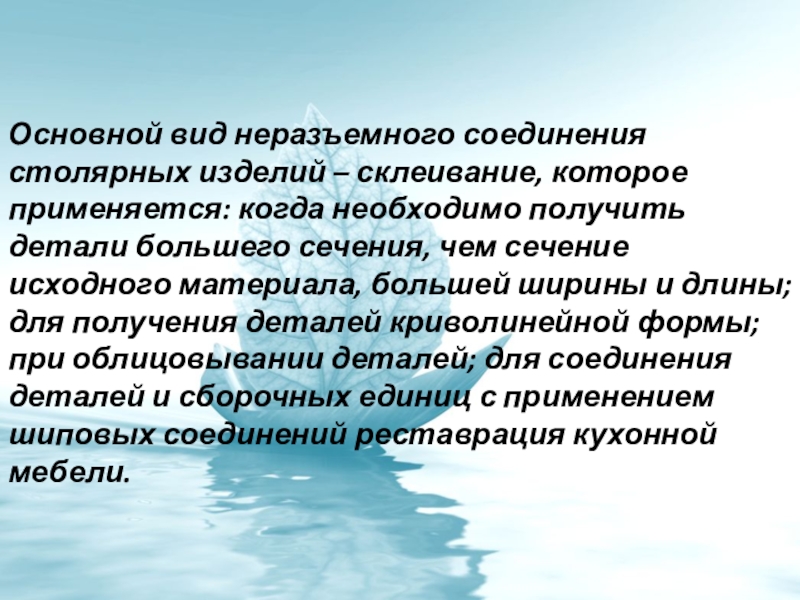

необходимо получить детали большего сечения, чем сечение исходного материала, большей ширины и длины; для получения деталей криволинейной формы; при облицовывании деталей; для соединения деталей и сборочных единиц с применением шиповых соединений реставрация кухонной мебели.

торца заготовки, соответствующий по размерам и профилю проушине или гнезду. Шипы бывают одинарные, двойные и многократные. Цель – ный шип составляет одно целое с заготовкой. Вставной шип выполнен отдельно от заготовки. Круглый шип – шип, поперечное сечение которого представляет собой окружность. Шип ласточкин хвост – шип с профилем в виде равнобочной трапеции с большим основанием на торцовой грани шипа. Односторонний шип ласточкин хвост – шип с профилем в виде прямоугольной трапеции с большим основанием, расположенным на торцовой грани шипа.

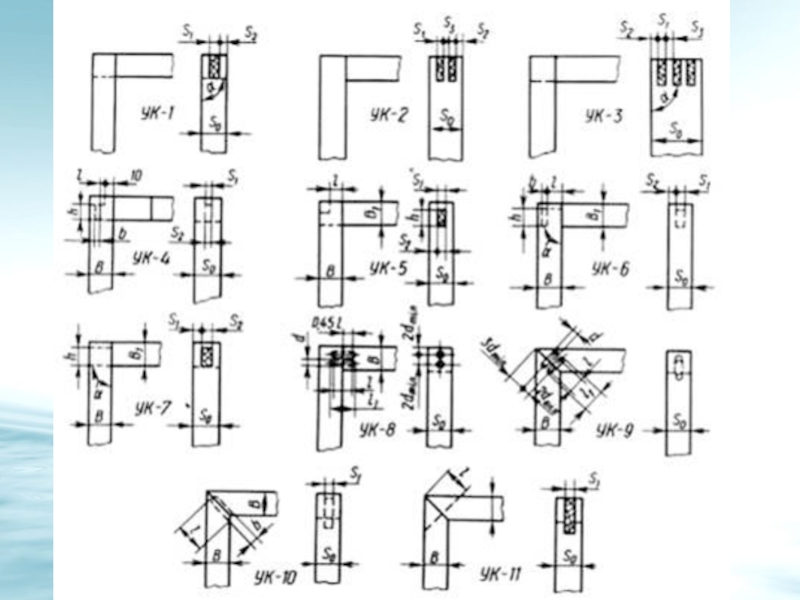

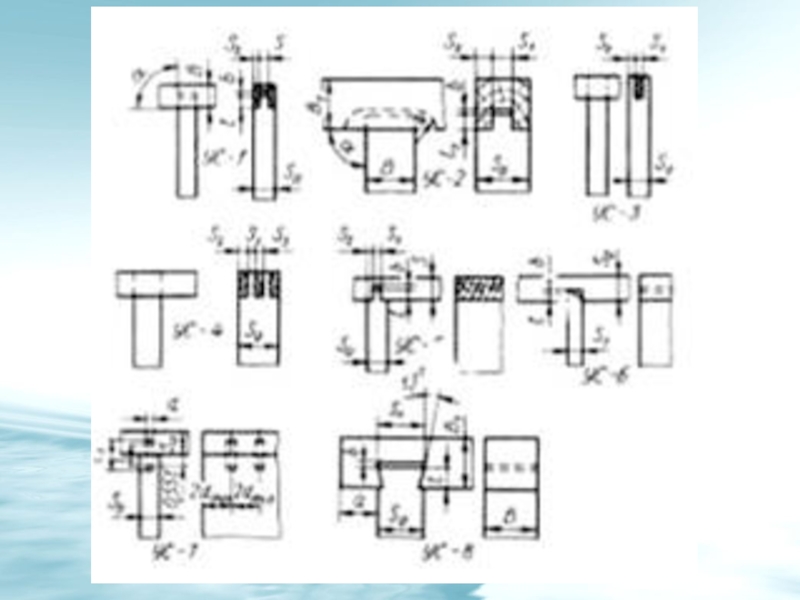

именно: УК – 4. Угловое концевое соединение на шип с полупотемком несквозной: S, =0,4 S0; /=(0,5.0,8) В; Н = 0,7 В1 S2 = 0,5 (So – Si) =0,3S0, где В и B1 – ширина соединяемой детали, l – длина шипа, h – ширина шипа. Зазор b должен быть не менее 2 мм.
