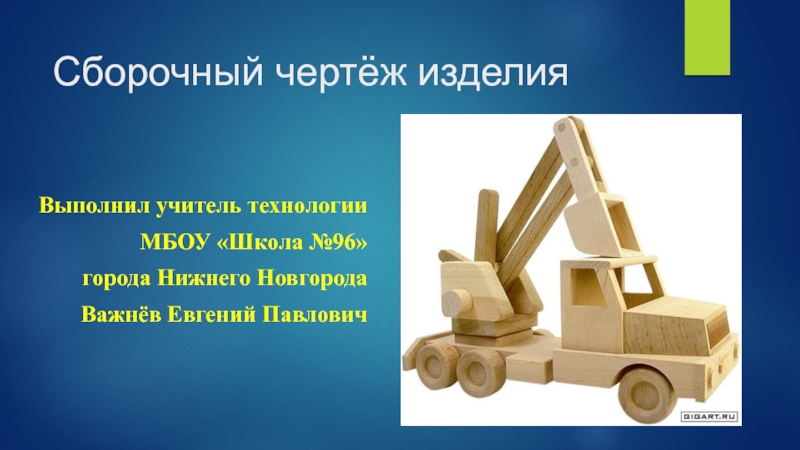

Слайд 1Сборочный чертёж изделия
Выполнил учитель технологии
МБОУ «Школа №96»
города Нижнего Новгорода
Важнёв Евгений Павлович

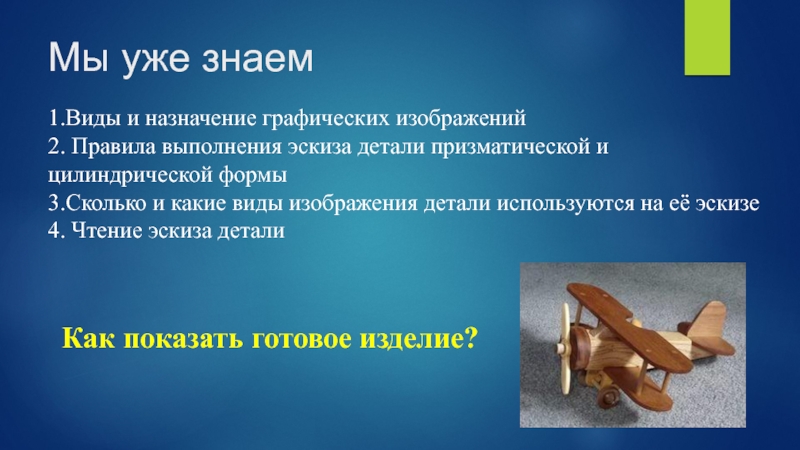

Слайд 2Мы уже знаем
1.Виды и назначение графических изображений
2. Правила выполнения эскиза детали
призматической и цилиндрической формы
3.Сколько и какие виды изображения детали используются на её эскизе
4. Чтение эскиза детали
3.Сколько и какие виды изображения детали используются на её эскизе
4. Чтение эскиза детали
Как показать готовое изделие?

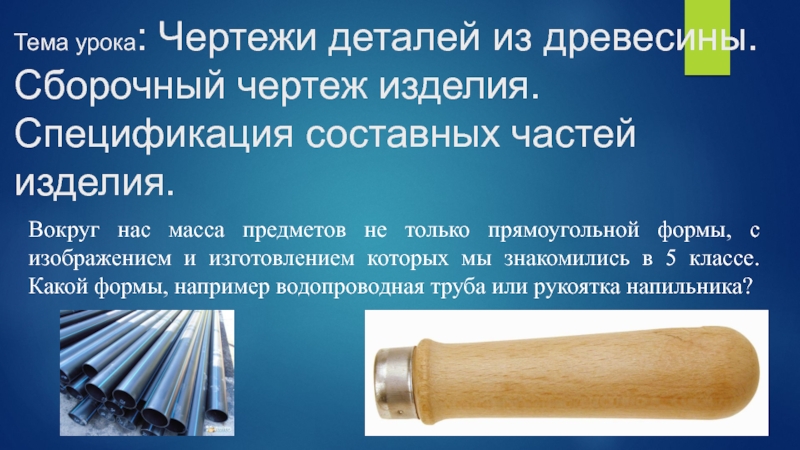

Слайд 3Тема урока: Чертежи деталей из древесины. Сборочный чертеж изделия. Спецификация составных
частей изделия.

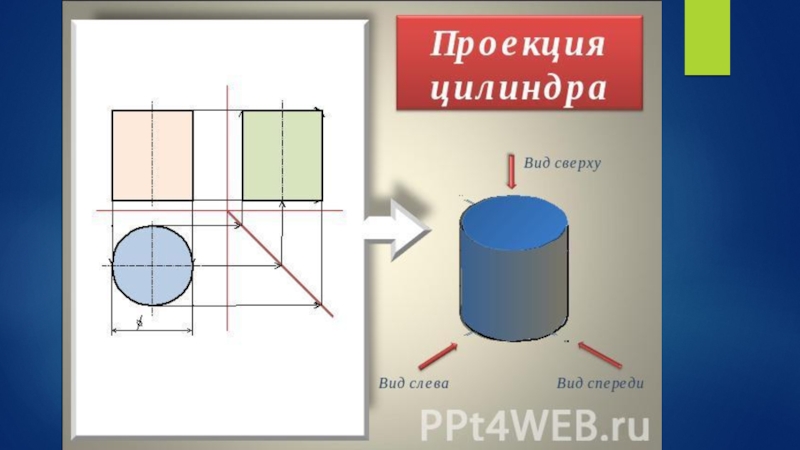

Вокруг нас масса предметов не только прямоугольной формы, с изображением и изготовлением которых мы знакомились в 5 классе. Какой формы, например водопроводная труба или рукоятка напильника?

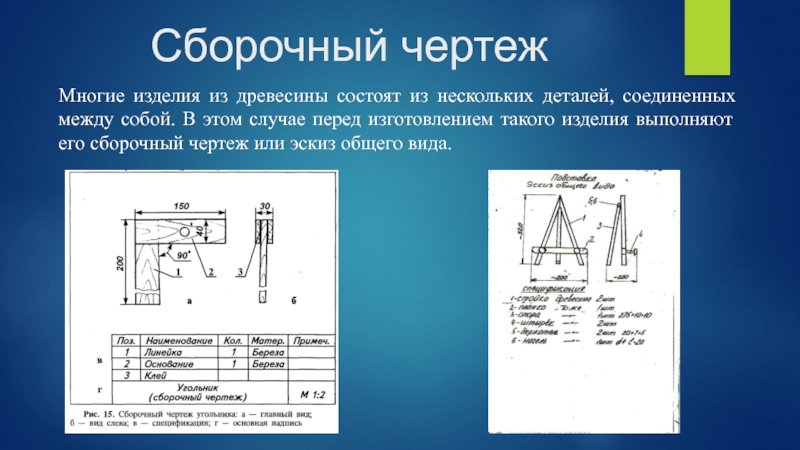

Слайд 7Сборочный чертеж
Многие изделия из древесины состоят из нескольких деталей, соединенных между
собой. В этом случае перед изготовлением такого изделия выполняют его сборочный чертеж или эскиз общего вида.
Слайд 8Правила выполнения сборочного чертежа
1.Количество видов на сборочном чертеже должно быть таким,
чтобы они полностью характеризовали (отображали) конструкцию изделия.
2.На сборочном чертеже в основном проставляют только габаритные размеры изделия (длину, ширину, высоту).
3.Положение деталей в изделии определяют позициями, проставляемыми на тонких выносных линиях на свободном месте чертежа.
4.Ниже изображения изделия составляют спецификацию, в которой указывают позиции деталей, входящих в изделие, а также их название, материал, количество.
2.На сборочном чертеже в основном проставляют только габаритные размеры изделия (длину, ширину, высоту).
3.Положение деталей в изделии определяют позициями, проставляемыми на тонких выносных линиях на свободном месте чертежа.
4.Ниже изображения изделия составляют спецификацию, в которой указывают позиции деталей, входящих в изделие, а также их название, материал, количество.

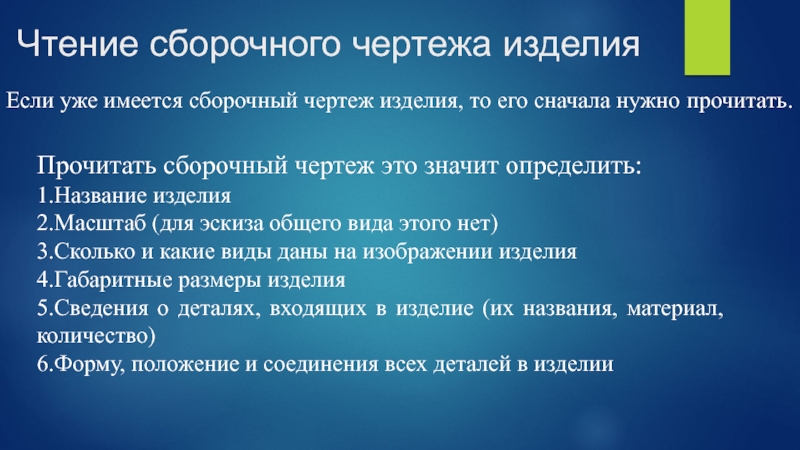

Слайд 9Чтение сборочного чертежа изделия
Если уже имеется сборочный чертеж изделия, то его
сначала нужно прочитать.
Прочитать сборочный чертеж это значит определить:
1.Название изделия
2.Масштаб (для эскиза общего вида этого нет)
3.Сколько и какие виды даны на изображении изделия
4.Габаритные размеры изделия
5.Сведения о деталях, входящих в изделие (их названия, материал, количество)
6.Форму, положение и соединения всех деталей в изделии

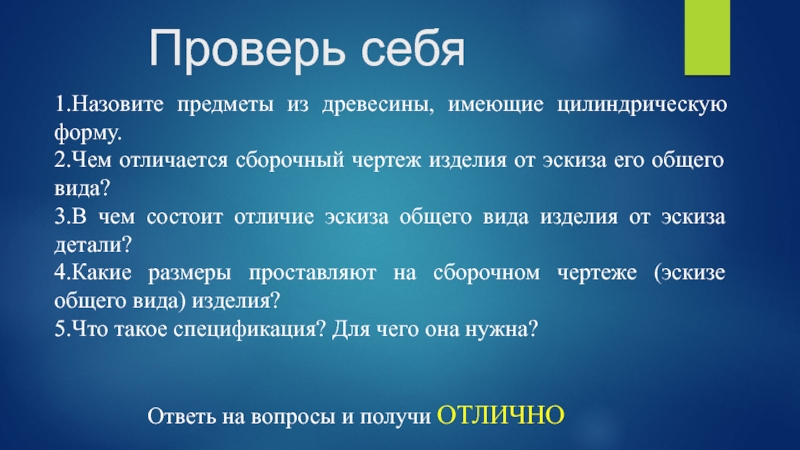

Слайд 10Проверь себя
1.Назовите предметы из древесины, имеющие цилиндрическую форму.
2.Чем отличается сборочный чертеж
изделия от эскиза его общего вида?
3.В чем состоит отличие эскиза общего вида изделия от эскиза детали?
4.Какие размеры проставляют на сборочном чертеже (эскизе общего вида) изделия?
5.Что такое спецификация? Для чего она нужна?
3.В чем состоит отличие эскиза общего вида изделия от эскиза детали?
4.Какие размеры проставляют на сборочном чертеже (эскизе общего вида) изделия?
5.Что такое спецификация? Для чего она нужна?
Ответь на вопросы и получи ОТЛИЧНО
