Презентация, доклад по технологии на тему Рубка металла (6 класс)

Содержание

Цель:познакомиться с правилами рубки листового металла в тисках и на плите необходимым оборудованием с техникой безопасности при рубке металла.

Слайд 1Рубка металла
Разработал учитель технологии первой категории МАОУ СОШ №142
Храмцов Михаил Андреевич

Рубка металлаРазработал учитель технологии первой категории МАОУ СОШ №142Храмцов Михаил Андреевич

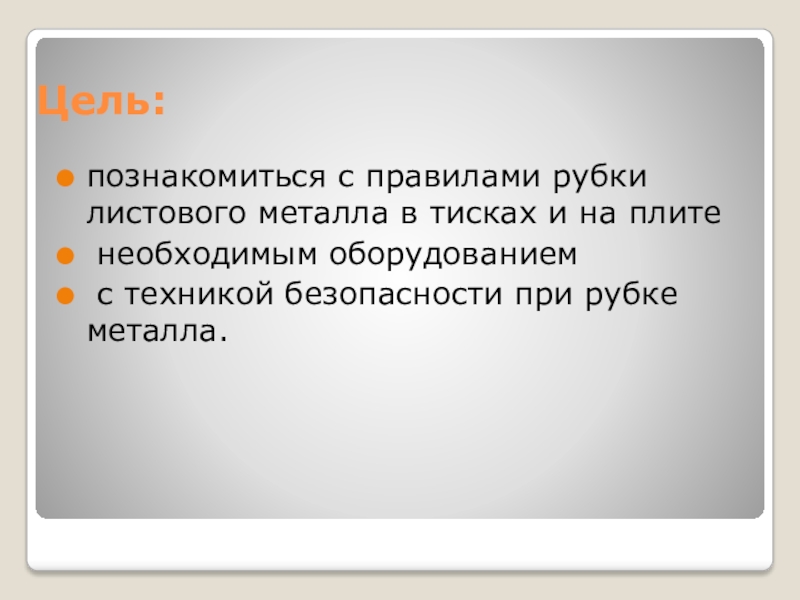

Слайд 2Цель:
познакомиться с правилами рубки листового металла в тисках и на плите

необходимым оборудованием
с техникой безопасности при рубке металла.


Цель:познакомиться с правилами рубки листового металла в тисках и на плите необходимым оборудованием с техникой безопасности при

Слайд 3Рубка металла
это технологическая операция, в процессе которой с помощью зубила и молотка

с заготовки удаляют слой металла или разрубают заготовку на части
вырубают в деталях пазы, канавки
Рубка металлаэто технологическая операция, в процессе которой с помощью зубила и молотка с заготовки удаляют слой металла или разрубают заготовку

Слайд 4Для рубки применяют
Зубило представляет собой стальной стержень, имеющий режущую кромку в

форме клина . Угол заострения зубила при рубке стальных заготовок должен быть равен 600, а при рубке цветных металлов – 35…450.

Для рубки применяютЗубило представляет собой стальной стержень, имеющий режущую кромку в форме клина . Угол заострения зубила

Слайд 5Для рубки применяют
Крейцмейсель – это узкое зубило, предназначенное для вырубания узких

канавок, пазов
Для рубки применяютКрейцмейсель – это узкое зубило, предназначенное для вырубания узких канавок, пазов

Слайд 6Для рубки применяют
слесарный молоток – это ручной инструмент, предназначенный для работ, где предусматривается

ударная нагрузка: забивание гвоздей, ручное сгибание металлических листов и т.д. Его рабочая зона выполнена из компактной твердой массы цельного материала, не поддающегося деформации даже при сильнейших ударах.
Для рубки применяют слесарный молоток – это ручной инструмент, предназначенный для работ, где предусматривается ударная нагрузка: забивание гвоздей, ручное сгибание

Слайд 7При рубке заготовок
стоять нужно прямо, слегка развернув корпус тела относительно тисков,

правое плечо должно находиться против бойка зубила.
Зубило держат так, чтобы ударная часть выступала из кисти левой руки на 15…30 мм
При рубке заготовокстоять нужно прямо, слегка развернув корпус тела относительно тисков, правое плечо должно находиться против бойка

Слайд 8Виды ударов
Кистевой удар применяют для снятия небольших неровностей и тонких стружек.

При кистевом ударе молоток перемещается за счет движения кисти руки
Виды ударовКистевой удар применяют для снятия небольших неровностей и тонких стружек. При кистевом ударе молоток перемещается за

Слайд 9Виды ударов
При локтевом ударе рука сгибается в локте, и удар становится

сильнее
Локтевым ударом срубают лишний металл и разделяют заготовки на части
Виды ударовПри локтевом ударе рука сгибается в локте, и удар становится сильнее Локтевым ударом срубают лишний металл

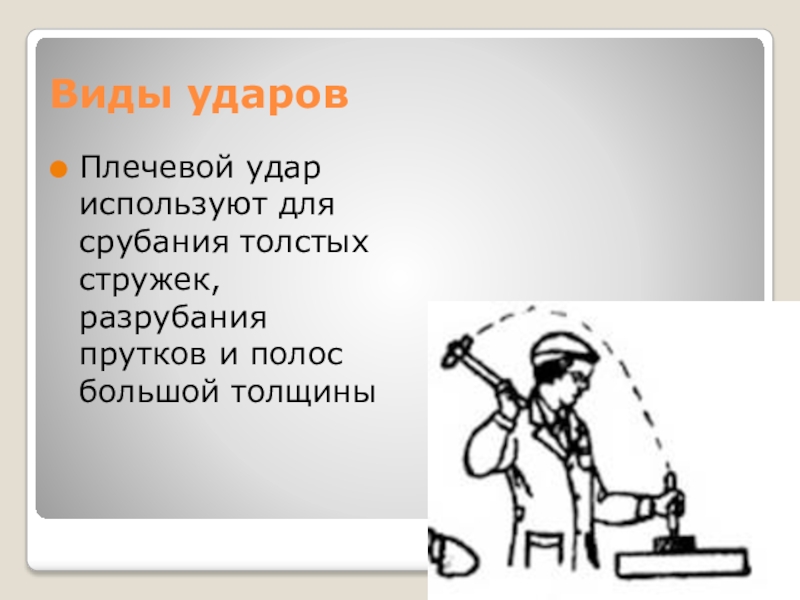

Слайд 10Виды ударов
Плечевой удар используют для срубания толстых стружек, разрубания прутков и

полос большой толщины
Виды ударовПлечевой удар используют для срубания толстых стружек, разрубания прутков и полос большой толщины

Слайд 11Заготовки рубят в тисках
При рубке в тисках заготовку закрепляют таким

образом, чтобы разметочная риска находилась ниже уровня губок на 1,5…2 мм. В этом случае после обработки на заготовке остаётся припуск на опиливание кромок.
Режущую кромку зубила устанавливают на поверхность губок под углом 30…400 к плоскости резания Угол наклона зубила к кромкам губок должен составлять 45…600.
Заготовки рубят в тисках При рубке в тисках заготовку закрепляют таким образом, чтобы разметочная риска находилась ниже

Слайд 12Заготовку рубят на плите
При рубке на плите зубило устанавливают вертикально на

разметочную риску и наносят удары.
После нанесения первого удара зубило устанавливают так, чтобы половина его режущей кромки находилась в уже прорубленной лунке, а половина – на разметочной риске, и наносят второй удар.
При таком перемещении зубила по разметочной риске облегчается его установка в правильное положение и обеспечивается получение непрерывного надреза.
Если толщина заготовки не больше 2 мм, то металл разрубают с одной стороны, а с другой стороны подкладывают пластину из мягкой стали, чтобы не затупить зубило о плиту.
Если толщина заготовки более 2 мм, то разметочную риску наносят с двух сторон.
Сначала прорубают лист с одной стороны, примерно на половину его толщины, а затем переворачивают его и разрубают окончательно
Заготовку рубят на плитеПри рубке на плите зубило устанавливают вертикально на разметочную риску и наносят удары. После

Слайд 13Заготовку рубят на плите
При вырубании из листового металла заготовок сложной формы

первоначально на расстоянии 1…2 мм от разметочных линий лёгкими кистевыми ударами по зубилу прорубают неглубокую канавку.
Затем мощными локтевыми ударами рубят заготовку по намеченной канавке, пока не её противоположной стороне не проявится вырубаемый контур. После этого лист переворачивают и окончательно вырубают заготовку
Заготовку рубят на плитеПри вырубании из листового металла заготовок сложной формы первоначально на расстоянии 1…2 мм от

Слайд 14На предприятии рубку выполняют
слесари с помощью пневматических и электрических молотков.
Заготовки

из листового металла вырубают штамповщики на прессах и специальных штампах.
Для обработки заготовок из высокопрочных сталей применяют плазменную и лазерную резку.

На предприятии рубку выполняютслесари с помощью пневматических и электрических молотков. Заготовки из листового металла вырубают штамповщики на

Слайд 15Правила безопасности

Рубку выполнять только в защитных очках и при установленном защитном

экране.
Надёжно закреплять заготовку в тисках.
Работать исправным инструментом.
Нельзя стоять за спиной работающего товарища.
При окончании работы уменьшать силу удара
Правила безопасностиРубку выполнять только в защитных очках и при установленном защитном экране. Надёжно закреплять заготовку в тисках.
