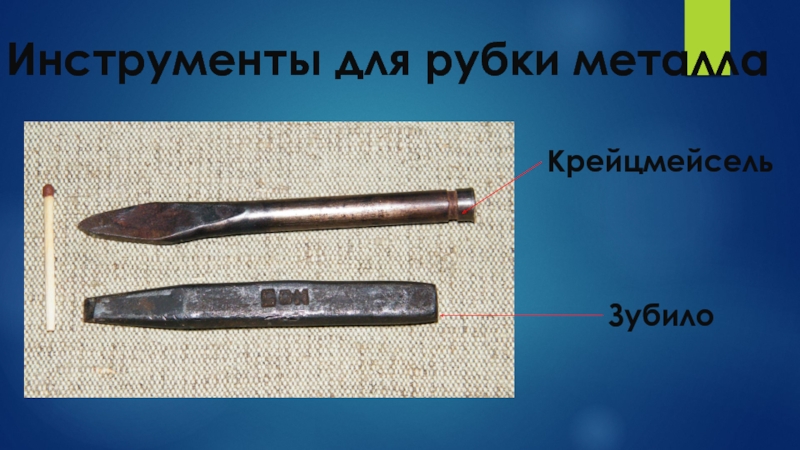

- 5. Инструменты для рубки металлаЗубилоКрейцмейсель
- 6. Способы рубки металлаНа плитеВ тисках
- 7. Положение инструмента и рабочего при рубке в
- 8. Положение инструмента при рубке на плитеВырубай заготовку с припуском на дальнейшую обработку напильниками
- 9. Завершение рубки Рубку на плите проводят только

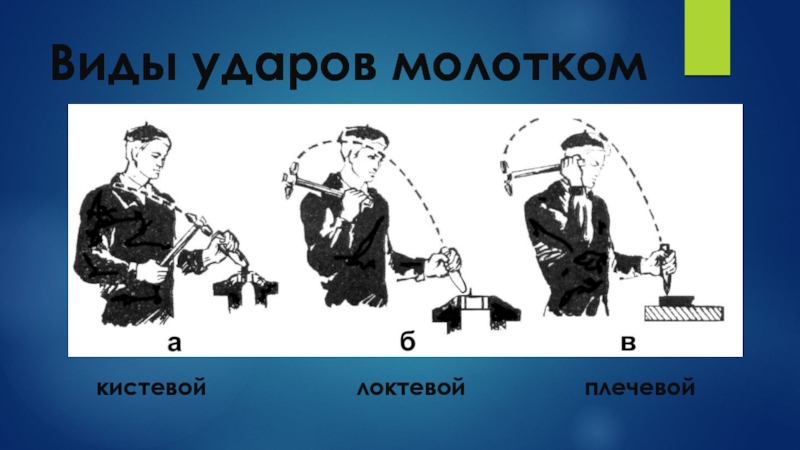

- 10. Виды ударов молоткомкистевойлоктевойплечевой
- 11. Завершение рубки Рубку на плите проводят только
- 12. Слайд 12
- 13. Слайд 13
- 14. Правила безопасной работы1.Осмотри зубило. Оно не должно
- 15. Механическая рубка металлаВ условиях производства рубку металла
- 16. Проверь себя1.Для чего применяют рубку металла?2.Какие способы
Мы уже знаем1.Металлы и сплавы2.Сортовой прокат3.Приемы измерения деталей штангенциркулем4.Правка и разметка заготовок из металлаКак отделить заготовку нужных размеров от большого куска металла?
Слайд 1Рубка металла
Выполнил учитель технологии
МБОУ «Школа №96»
города Нижнего Новгорода
Важнёв Евгений Павлович

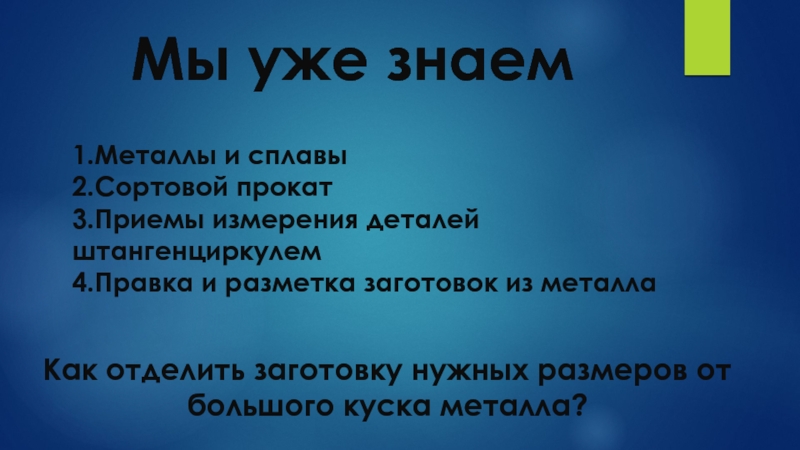

Слайд 2Мы уже знаем
1.Металлы и сплавы
2.Сортовой прокат
3.Приемы измерения деталей штангенциркулем
4.Правка и разметка
заготовок из металла
Как отделить заготовку нужных размеров от большого куска металла?

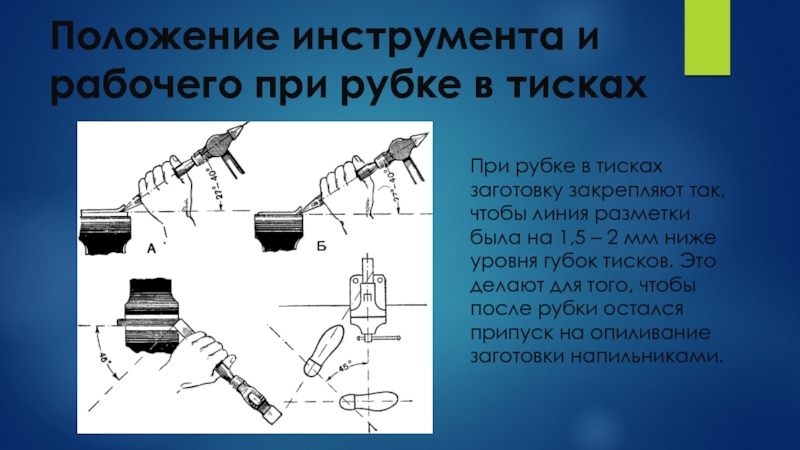

Слайд 7Положение инструмента и рабочего при рубке в тисках
При рубке в тисках
заготовку закрепляют так, чтобы линия разметки была на 1,5 – 2 мм ниже уровня губок тисков. Это делают для того, чтобы после рубки остался припуск на опиливание заготовки напильниками.

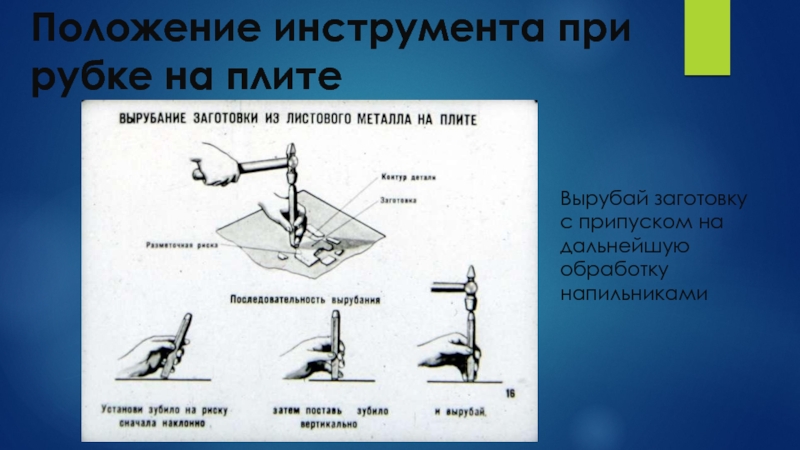

Слайд 8Положение инструмента при рубке на плите
Вырубай заготовку с припуском на дальнейшую
обработку напильниками

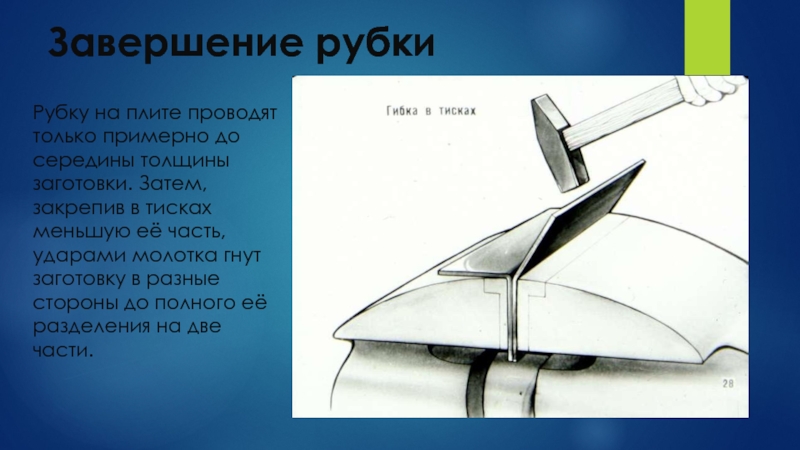

Слайд 9Завершение рубки
Рубку на плите проводят только примерно до середины толщины
заготовки. Затем, закрепив в тисках меньшую её часть, ударами молотка гнут заготовку в разные стороны до полного её разделения на две части.
Слайд 11Завершение рубки
Рубку на плите проводят только примерно до середины толщины
заготовки. Затем, закрепив в тисках меньшую её часть, ударами молотка гнут заготовку в разные стороны до полного её разделения на две части.

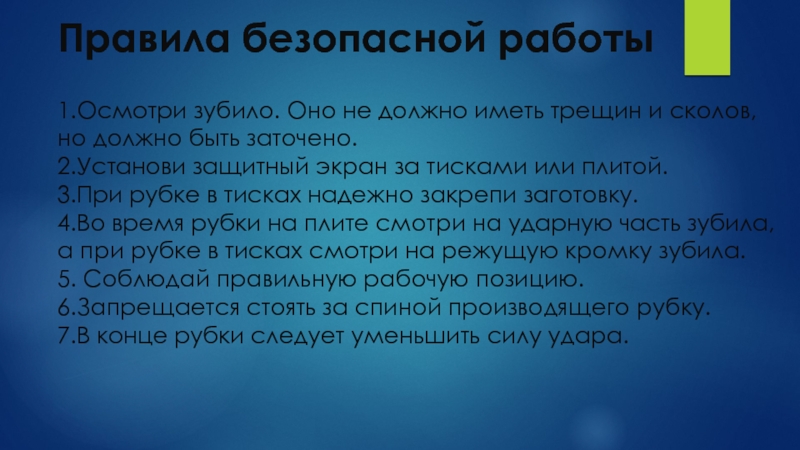

Слайд 14Правила безопасной работы
1.Осмотри зубило. Оно не должно иметь трещин и сколов,
но должно быть заточено.
2.Установи защитный экран за тисками или плитой.
3.При рубке в тисках надежно закрепи заготовку.
4.Во время рубки на плите смотри на ударную часть зубила, а при рубке в тисках смотри на режущую кромку зубила.
5. Соблюдай правильную рабочую позицию.
6.Запрещается стоять за спиной производящего рубку.
7.В конце рубки следует уменьшить силу удара.
2.Установи защитный экран за тисками или плитой.
3.При рубке в тисках надежно закрепи заготовку.
4.Во время рубки на плите смотри на ударную часть зубила, а при рубке в тисках смотри на режущую кромку зубила.
5. Соблюдай правильную рабочую позицию.
6.Запрещается стоять за спиной производящего рубку.
7.В конце рубки следует уменьшить силу удара.
Слайд 15Механическая рубка металла
В условиях производства рубку металла выполняют на гильотинных ножницах.
Они бывают механическими или гидравлическими и предназначены для точного разрезания даже толстых листов прочной стали.
Слайд 16Проверь себя
1.Для чего применяют рубку металла?
2.Какие способы рубки ты запомнил?
3.Какие инструменты
применяются для рубки металла?
4.В каких случаях применяют кистевой и локтевой удары молотком?
5.Почему при рубке в тисках линия разметки должна быть на 1,5-2 мм ниже уровня тисков?
6.Какие правила безопасной работы при рубке металла ты должен выполнять?
4.В каких случаях применяют кистевой и локтевой удары молотком?
5.Почему при рубке в тисках линия разметки должна быть на 1,5-2 мм ниже уровня тисков?
6.Какие правила безопасной работы при рубке металла ты должен выполнять?
Ответь на вопросы и получи ОТЛИЧНО
