Презентация, доклад по технологии на тему Расчет конструкции и построение чертежа фартука (5 класс)
Содержание
- 1. Презентация по технологии на тему Расчет конструкции и построение чертежа фартука (5 класс)
- 2. ОДЕЖДА (классификация по назначению)БЫТОВАЯСПОТРИВНАЯПРОИЗВОДСТВЕННАЯФОРМЕННАЯ
- 3. ВИДЫ ФАРТУКОВ ПО ПОКРОЮ ОТРЕЗНОЙ ФАРТУК С НАГРУДНИКОМЦЕЛЬНОКРОЕНЫЙ ФАРТУКФАРТУК БЕЗ НАГРУДНИКА
- 4. УСЛОВНЫЕ ЛИНИИ НА ФИГУРЕ ЧЕЛОВЕКА И НА ФАРТУКЕ
- 5. ПОВТОРЯЕМ МЕРКИ. От линии талии вниз до
- 6. поясбретелькарманНижняя часть фартуканагрудникЧЕРТЕЖ ФАРТУКА НАЗВАНИЕ ДЕТАЛЕЙ ФАРТУКАЧЕРТЕЖ
- 7. ЧЕРТЕЖНЫЕ ИНСТРУМЕНТЫМасштабная линейка (линейка закройщика);Карандаш

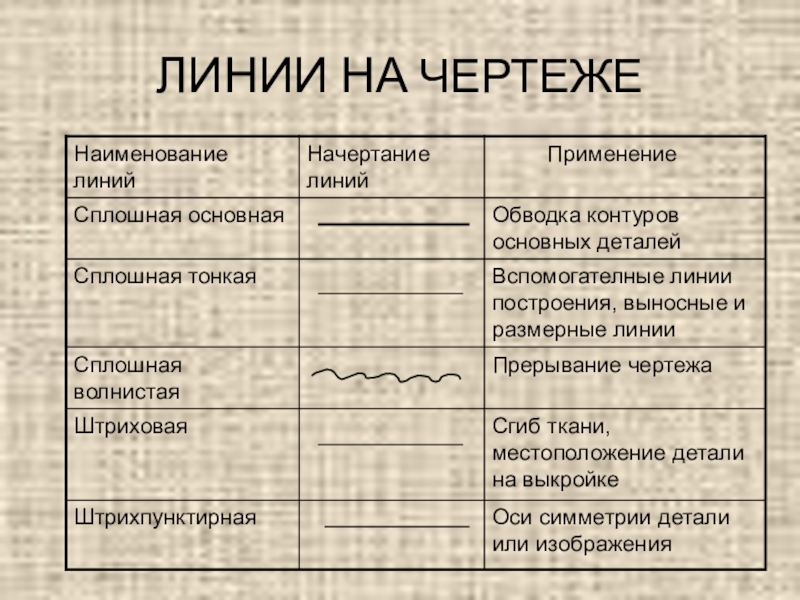

- 8. ЛИНИИ НА ЧЕРТЕЖЕ
- 9. ПРИМЕНЯЕМЫЕ ЗНАКИ
- 10. ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4 ПОСТРОЕНИЕ
- 11. ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М1:4 ПОСТРОЕНИЕ НИЖНЕЙ
- 12. Необходимые мерки: Ст =
- 13. ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4 ПОСТРОЕНИЕ
- 14. ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
- 15. ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
ОДЕЖДА (классификация по назначению)БЫТОВАЯСПОТРИВНАЯПРОИЗВОДСТВЕННАЯФОРМЕННАЯ
Слайд 3ВИДЫ ФАРТУКОВ ПО ПОКРОЮ
ОТРЕЗНОЙ ФАРТУК С НАГРУДНИКОМ
ЦЕЛЬНОКРОЕНЫЙ ФАРТУК
ФАРТУК БЕЗ НАГРУДНИКА
Слайд 5ПОВТОРЯЕМ МЕРКИ.
От линии талии вниз до желаемой длины
Горизонтально вокруг талии
Определение длины нагрудника
Определение ширины изделия
Ст СБ

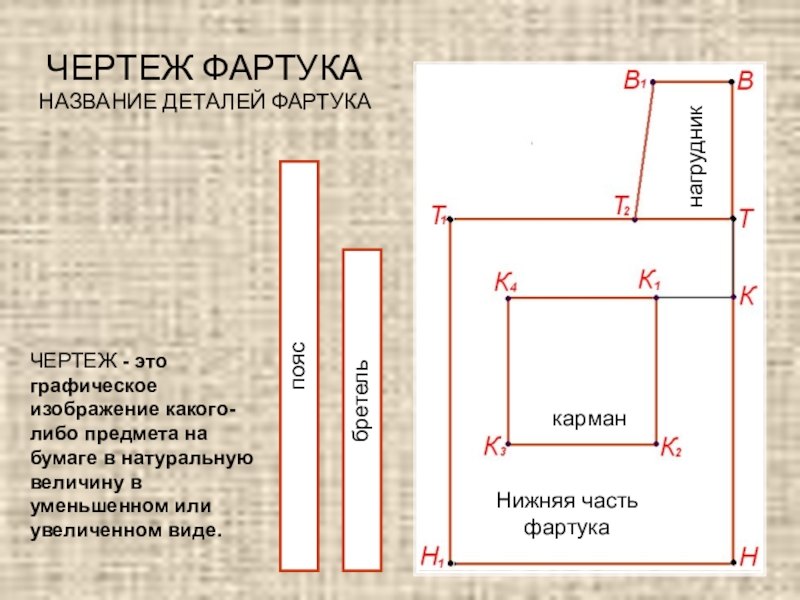

Слайд 6
пояс
бретель
карман
Нижняя часть фартука
нагрудник
ЧЕРТЕЖ ФАРТУКА
НАЗВАНИЕ ДЕТАЛЕЙ ФАРТУКА
ЧЕРТЕЖ - это графическое изображение какого-либо
предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.
Слайд 7ЧЕРТЕЖНЫЕ ИНСТРУМЕНТЫ
Масштабная линейка
(линейка закройщика);
Карандаш ТМ и М;
Угольник;
Циркуль.
МАСШТАБ - указывает, во сколько раз настоящие размеры предмета меньше.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.
Слайд 10ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
ПОСТРОЕНИЕ СРЕДНЕЙ ЛИНИИ ФАРТУКА
Необходимые мерки:
Ст = 30 см; Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
1. Строим ⇒ (▪)В
2. ⭣ ВТ = Дн = 18 см;
Дн = 18 см; Д нч = 32 см.
1. Строим ⇒ (▪)В
2. ⭣ ВТ = Дн = 18 см;
В
Т

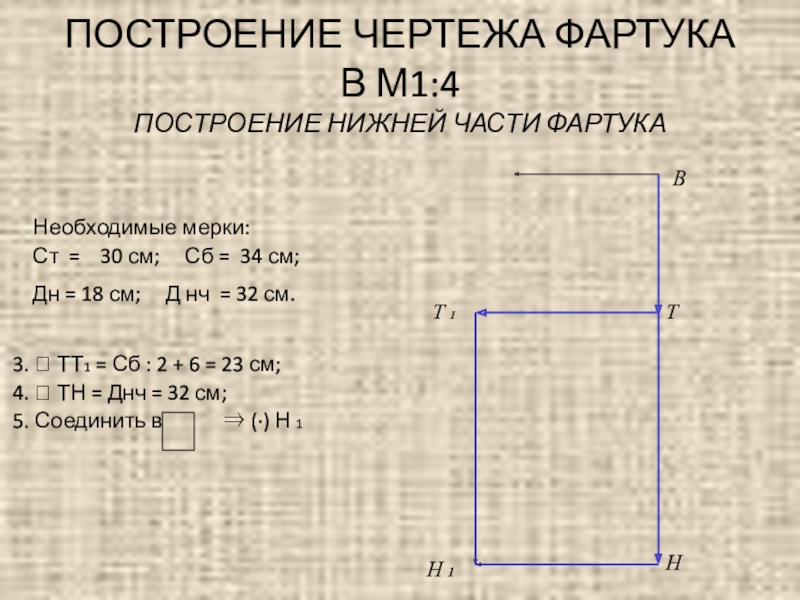

Слайд 11ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М1:4
ПОСТРОЕНИЕ НИЖНЕЙ ЧАСТИ ФАРТУКА
Необходимые
мерки:
Ст = 30 см; Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
3. ⭠ ТТ1 = Сб : 2 + 6 = 23 см;
4. ⭣ ТН = Днч = 32 см;
5. Соединить в ⇒ (·) Н 1
Ст = 30 см; Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
3. ⭠ ТТ1 = Сб : 2 + 6 = 23 см;
4. ⭣ ТН = Днч = 32 см;
5. Соединить в ⇒ (·) Н 1
В
Т
Т 1
Н
Н 1
Слайд 12Необходимые мерки:
Ст = 30 см;
Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
6. ⭠ ВВ1 = 7 см ;
7. ⭠ ТТ2 = 9 см ;
8. (▪▪) В1 и Т2 – соединить прямой линией ;
Дн = 18 см; Д нч = 32 см.
6. ⭠ ВВ1 = 7 см ;
7. ⭠ ТТ2 = 9 см ;
8. (▪▪) В1 и Т2 – соединить прямой линией ;
Т 1
Н 1
В
Т
Н
В1
Т 2

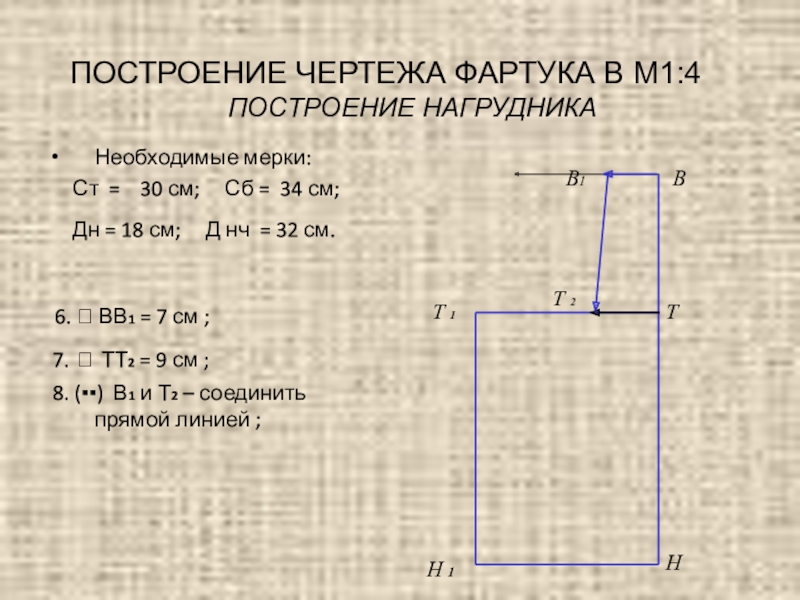

ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М1:4
ПОСТРОЕНИЕ НАГРУДНИКА

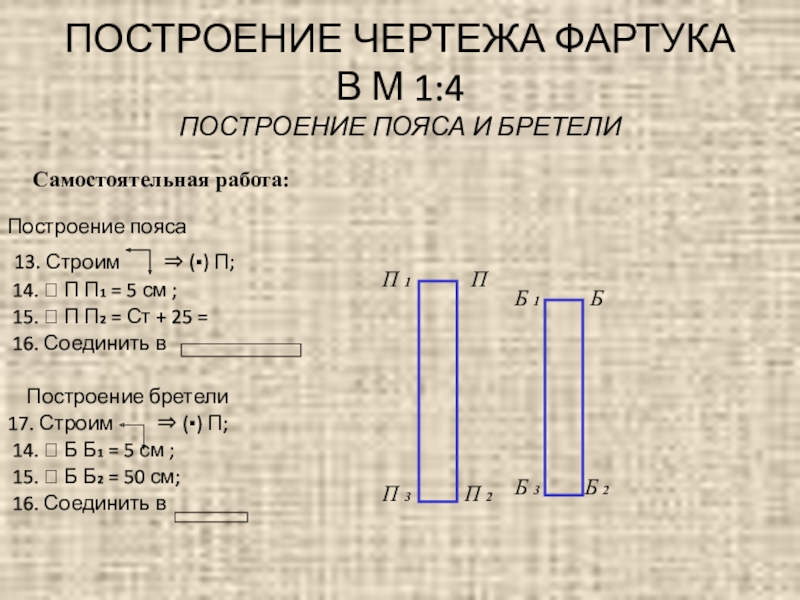

Слайд 13ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
ПОСТРОЕНИЕ ПОЯСА И БРЕТЕЛИ
Построение пояса
13.
Строим ⇒ (▪) П;
14. ⭠ П П1 = 5 см ;
15. ⭣ П П2 = Ст + 25 =
16. Соединить в
Построение бретели
17. Строим ⇒ (▪) П;
14. ⭠ Б Б1 = 5 см ;
15. ⭣ Б Б2 = 50 см;
16. Соединить в
14. ⭠ П П1 = 5 см ;
15. ⭣ П П2 = Ст + 25 =
16. Соединить в
Построение бретели
17. Строим ⇒ (▪) П;
14. ⭠ Б Б1 = 5 см ;
15. ⭣ Б Б2 = 50 см;
16. Соединить в
Самостоятельная работа:
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3
Слайд 14ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
ПОСТРОЕНИЕ КАРМАНА
Необходимые
мерки:
Ст = 30 см; Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
9. ⭣ ТК = 7 см ;
10. ⭠ КК1 = 7 см ;
11. от (▪) К1 по 14 см;
12. Соединить в
Ст = 30 см; Сб = 34 см;
Дн = 18 см; Д нч = 32 см.
9. ⭣ ТК = 7 см ;
10. ⭠ КК1 = 7 см ;
11. от (▪) К1 по 14 см;
12. Соединить в
Т 1
В
Т
Н
В1
Т 2
Н 1
К
К1

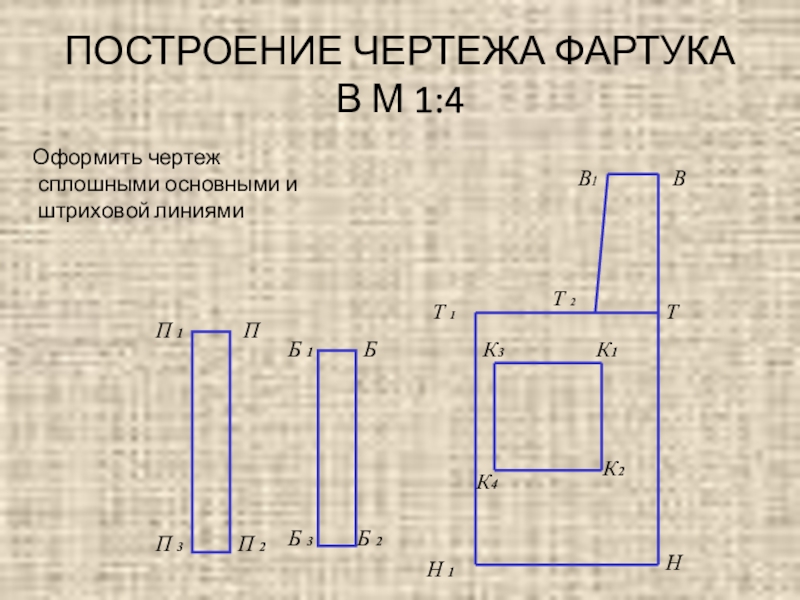

Слайд 15ПОСТРОЕНИЕ ЧЕРТЕЖА ФАРТУКА В М 1:4
Оформить чертеж сплошными
основными и штриховой линиями
Т 1
В
Т
Н
В1
Т 2
Н 1
К1
К2
К3
К4
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3
