Презентация, доклад по технологии на тему Построение чертежа фартука (5 класс)
Содержание
- 1. Презентация по технологии на тему Построение чертежа фартука (5 класс)
- 2. Какие линии называются горизонтальными? Вертикальными?Как построить прямой
- 3. Масштабная линейка (линейка закройщика);Карандаш ТМ и М;Угольник;Циркуль.

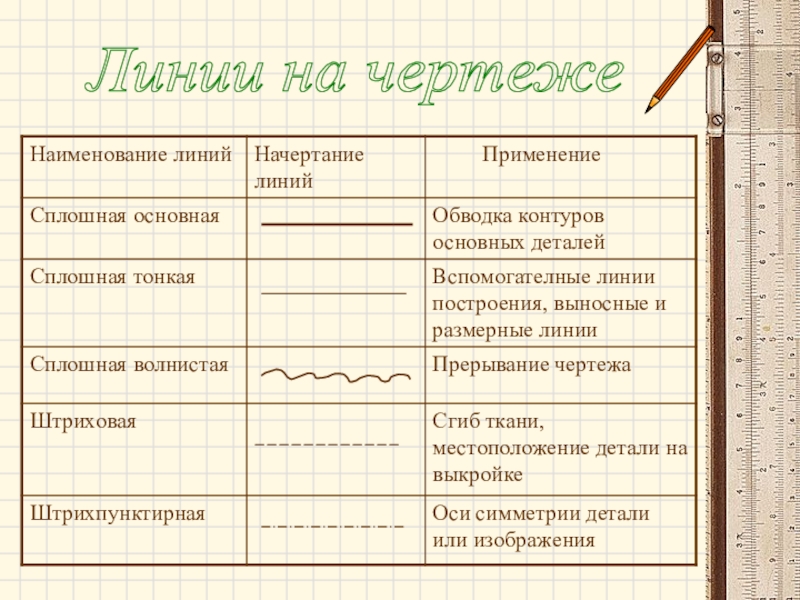

- 4. Линии на чертеже

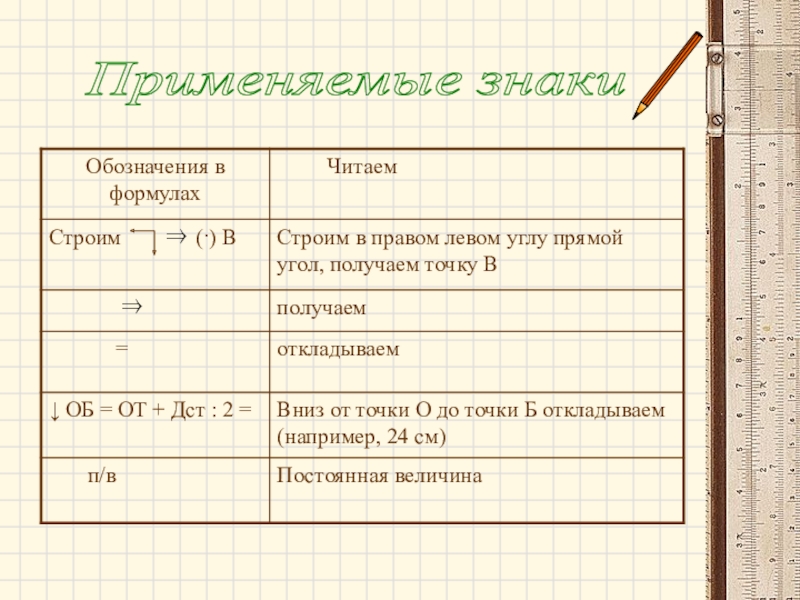

- 5. Применяемые знаки
- 6. Приемы работы линейкой и угольником
- 7. Какие мерки нужны для построения чертежа фартука?Могут
- 8. Необходимые мерки: Ст =
- 9. Необходимые мерки: Ст =
- 10. Необходимые мерки: Ст =
- 11. Необходимые мерки: Ст =
- 12. Построение пояса 13. Строим
- 13. Оформить чертеж сплошными основными и штриховой линиямиПостроение
- 14. Построение чертежа фартука в М 1:4Т 1ВТНВ1Т
- 15. Назовите и покажите детали фартука, которые
- 16. было интересно…было трудно… теперь я могу… я научилась… меня удивило…мне захотелось… Рефлексия

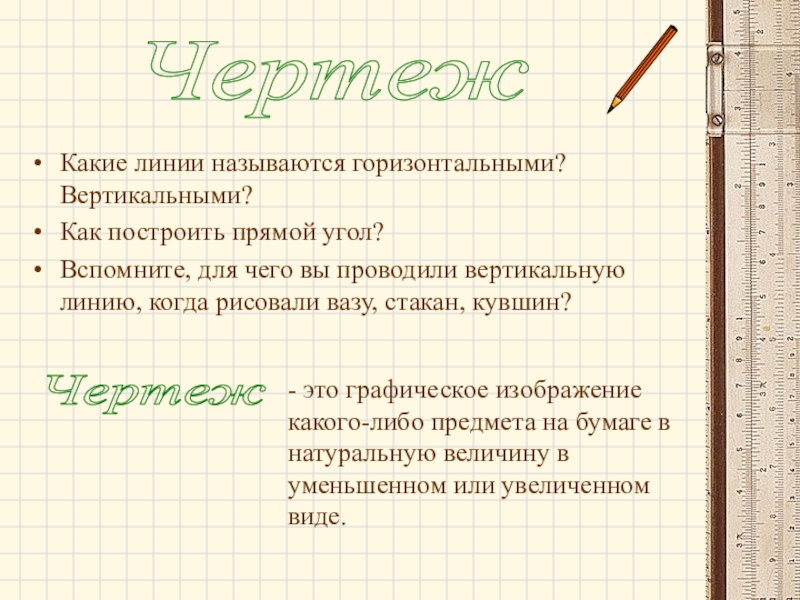

Слайд 2Какие линии называются горизонтальными? Вертикальными?
Как построить прямой угол?
Вспомните, для чего вы
Чертеж
Чертеж
- это графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.
Слайд 3Масштабная линейка (линейка закройщика);
Карандаш ТМ и М;
Угольник;
Циркуль.
Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету. Масштаб 1:4 означает уменьшение в 4 раза.
Чертежные инструменты
Масштаб

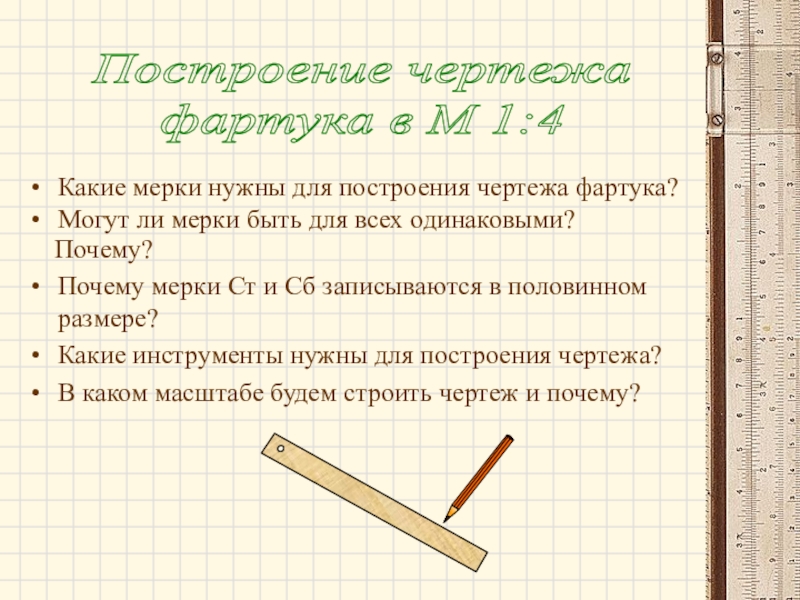

Слайд 7Какие мерки нужны для построения чертежа фартука?
Могут ли мерки быть для
Почему?
Почему мерки Ст и Сб записываются в половинном размере?
Какие инструменты нужны для построения чертежа?
В каком масштабе будем строить чертеж и почему?
Построение чертежа
фартука в М 1:4

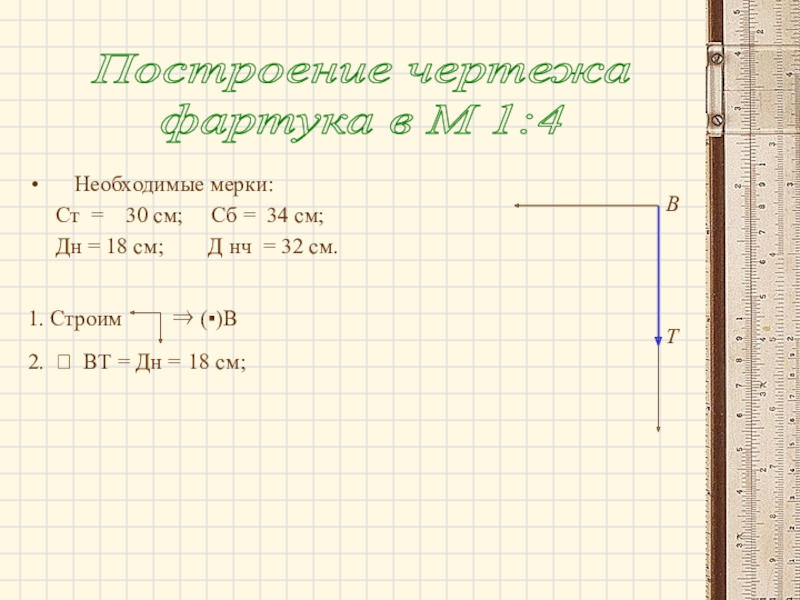

Слайд 8Необходимые мерки:
Ст = 30 см;
Дн = 18 см; Д нч = 32 см.
1. Строим ()В
2. ВТ = Дн = 18 см;
Построение чертежа
фартука в М 1:4
В
Т

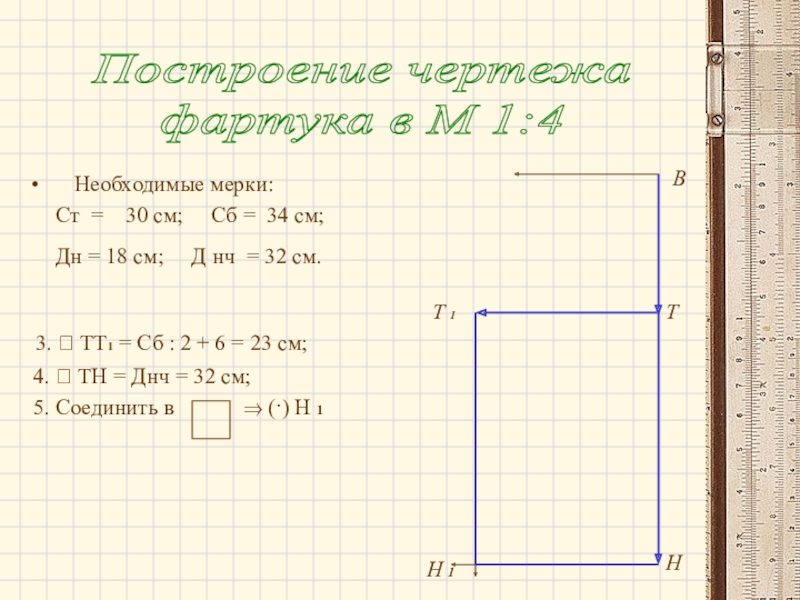

Слайд 9Необходимые мерки:
Ст = 30 см;
Дн = 18 см; Д нч = 32 см.
3. ТТ1 = Сб : 2 + 6 = 23 см;
4. ТН = Днч = 32 см;
5. Соединить в (·) Н 1
Построение чертежа
фартука в М 1:4
В
Т
Т 1
Н
Н 1

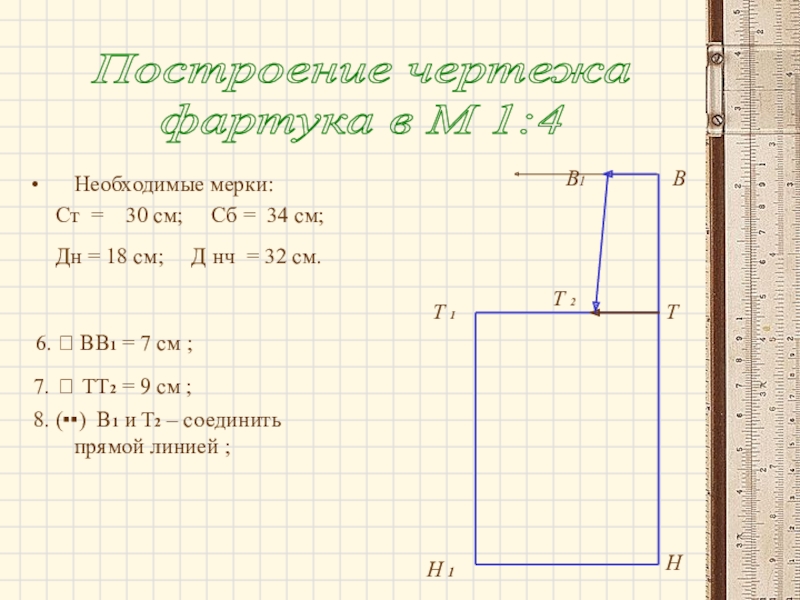

Слайд 10Необходимые мерки:
Ст = 30 см;
Дн = 18 см; Д нч = 32 см.
6. ВВ1 = 7 см ;
7. ТТ2 = 9 см ;
8. () В1 и Т2 – соединить прямой линией ;
Построение чертежа
фартука в М 1:4
Т 1
Н 1
В
Т
Н
В1
Т 2

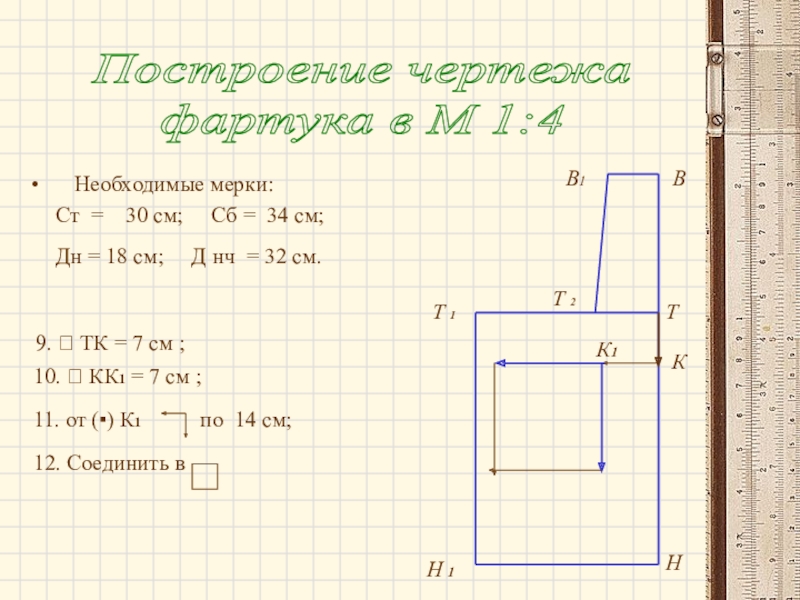

Слайд 11Необходимые мерки:
Ст = 30 см;
Дн = 18 см; Д нч = 32 см.
9. ТК = 7 см ;
10. КК1 = 7 см ;
11. от () К1 по 14 см;
12. Соединить в
Построение чертежа
фартука в М 1:4
Т 1
В
Т
Н
В1
Т 2
Н 1
К
К1
Слайд 12Построение пояса
13. Строим () П;
15. П П2 = Ст + 25 =
16. Соединить в
Построение бретели
17. Строим () П;
14. Б Б1 = 5 см ;
15. Б Б2 = 50 см;
16. Соединить в
Построение чертежа
фартука в М 1:4
Самостоятельная работа: построение пояса и бретели
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3

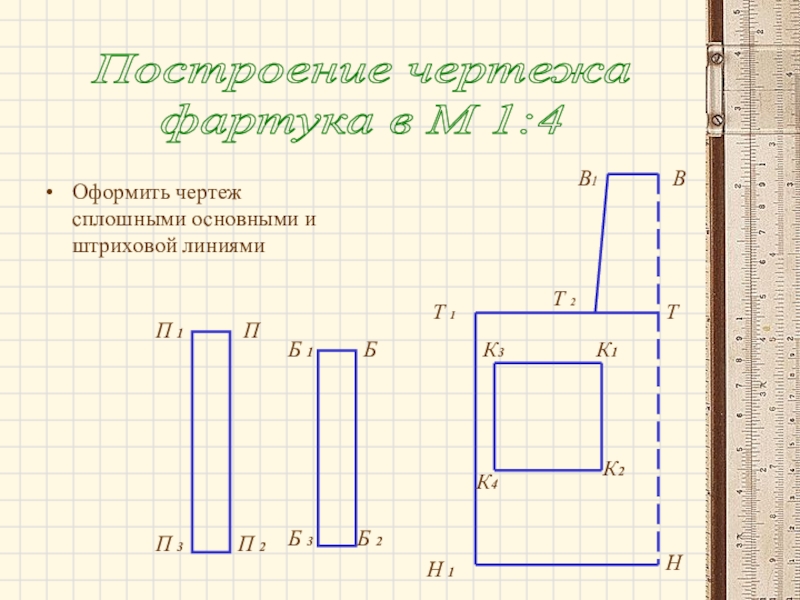

Слайд 13Оформить чертеж сплошными основными и штриховой линиями
Построение чертежа
фартука в М
Т 1
В
Т
Н
В1
Т 2
Н 1
К1
К2
К3
К4
П
П 1
П 2
П 3
Б
Б 1
Б 2
Б 3

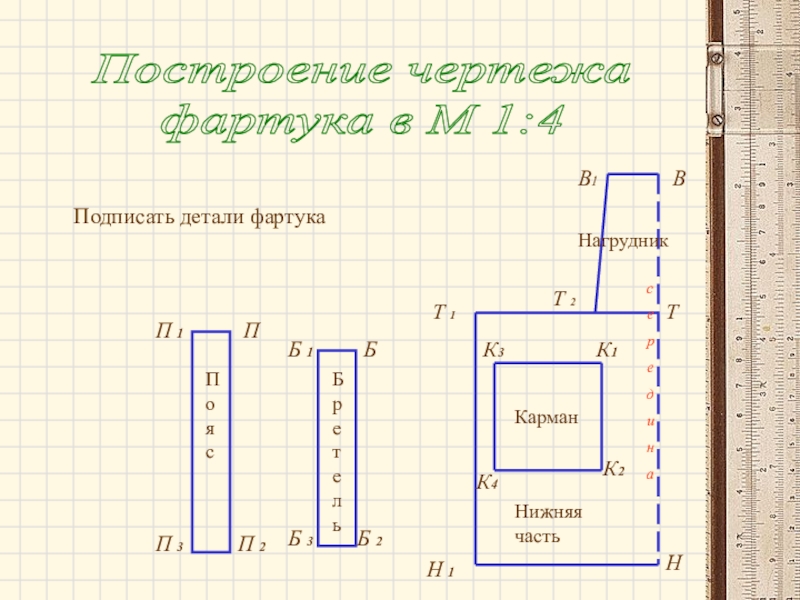

Слайд 14Построение чертежа
фартука в М 1:4
Т 1
В
Т
Н
В1
Т 2
Н 1
К1
К2
К3
К4
П
П 1
П 2
П
Б
Б 1
Б 2
Б 3
с
е
р
е
д
и
н
а
Нижняя часть
Карман
Нагрудник
Пояс
Бретель
Подписать детали фартука

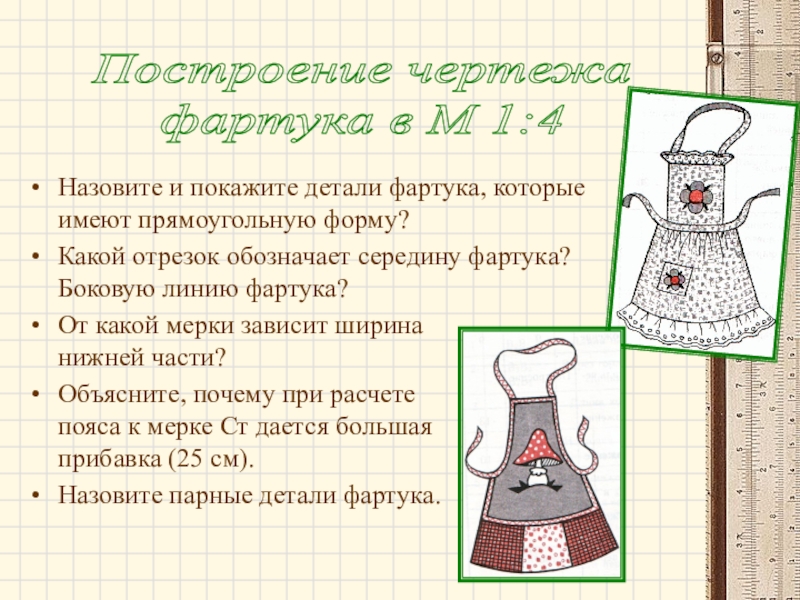

Слайд 15Назовите и покажите детали фартука, которые
Какой отрезок обозначает середину фартука? Боковую линию фартука?
От какой мерки зависит ширина нижней части?
Объясните, почему при расчете пояса к мерке Ст дается большая прибавка (25 см).
Назовите парные детали фартука.
Построение чертежа
фартука в М 1:4
Слайд 16было интересно…
было трудно…
теперь я могу…
я научилась…
меня удивило…
мне захотелось…
Рефлексия
