Презентация, доклад по технологии на тему Построение чертежа одношовного рукава и манжеты

Сунтарского улуса
Республика Саха (Якутия)

Тема урока

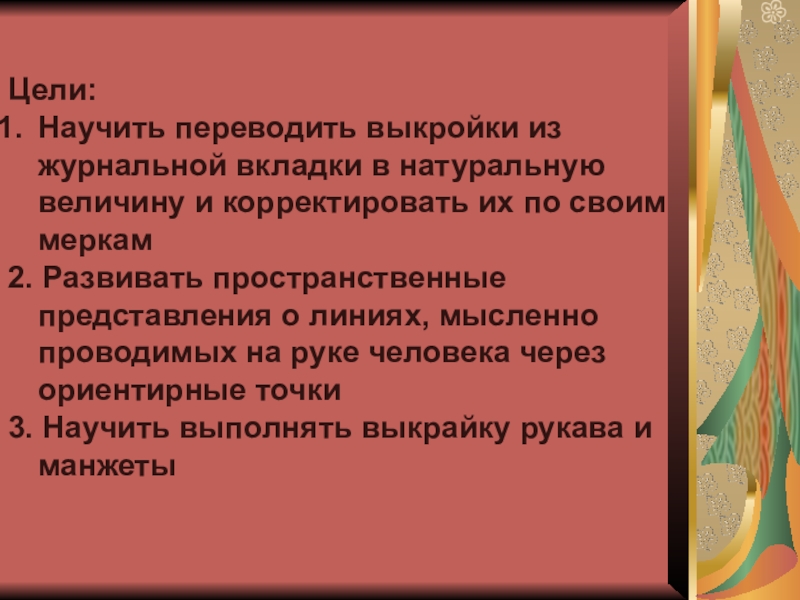

корректировать их по своим меркам
2. Развивать пространственные представления о линиях, мысленно проводимых на руке человека через ориентирные точки
3. Научить выполнять выкрайку рукава и манжеты

готовыми на специальных листах – вкладышах.
Для того чтобы подобрать себе выкройку, необходимо сравнить снятие вами мерки с мерками, помещенными в таблице журнала мод, и определить, к какому размеру относится ваша фигура.
Плечевые изделия выбираются по охвату груди, детские модели – по росту. Все детали выкроек даются без припусков на швы, а конструктивные прибавки уже заложены в конструкцию.
Во многих журналах правила расположения деталей выкроек на листах-вкладышах одинаковые, и дается несколько размеров одной модели. Детали обозначаются различными цветными линиями, цифрами. Перед выполнением работы необходимо внимательно прочитать инструкцию по исполнению выкроек.
Выкройку можно переводить с помощью копировальной бумаги.

на один размер

Выкройки журналах мод выполнены на пропорциональную фигуру, а идеальных фигур в природе просто не существует, поэтому нужно овладеть приемами корректировки готовых выкроек. (Изменения в выкройках можно производить не более чем на два размера, в противном случае нарушается форма конструкции) С изменением размера меняются все окружности, мерки ширины и длины. Поэтому выкройку надо разрезать вдоль и поперек, по вертикальным
и горизонтальным линиям

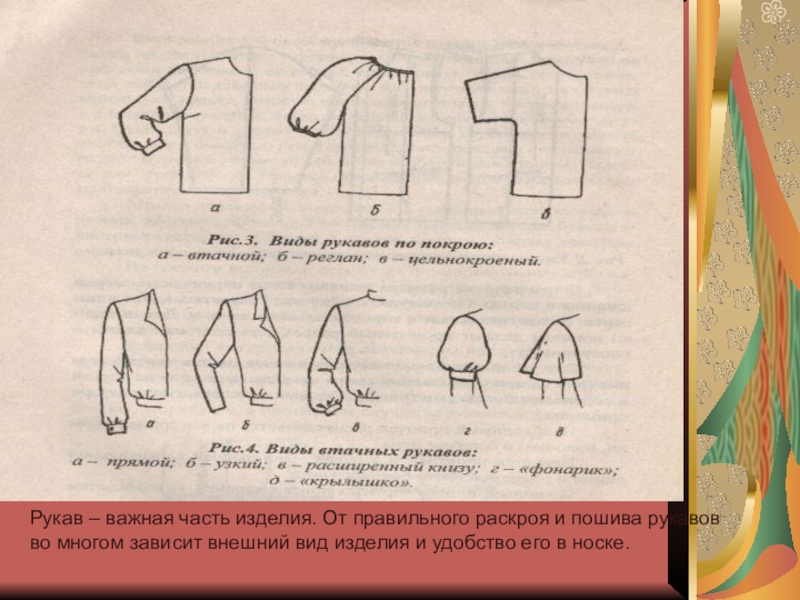

во многом зависит внешний вид изделия и удобство его в носке.

обрабатывают манжетами: прямыми замкнутыми или
с обработанным краем – их застегивают на пуговицы и петли.
Манжета может быть цельнокроеной или состоять из двух деталей: верхней
и нижней частей манжеты.

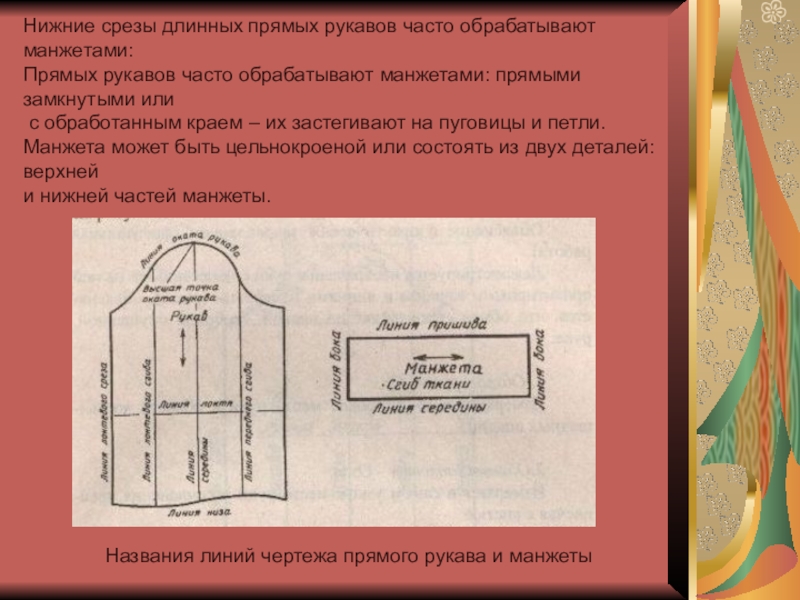

Названия линий чертежа прямого рукава и манжеты

Ор
Измеряют самое широкое место руки в области подмышечных впадин
2. Обхват запястья – Озап
Измеряют в самом узком месте руки у сочленения предплечья с кистью
Длина рукава – Др.
Измеряют от плечевой точки до нужной длины рукава, учитывая сгиб руки в области локтя.

Ширина рукава – сетки зависит от мерки Ор, фасона рукава, направления моды, особенностей телосложения и пр. Прибавка для обычного рукава составляет 5-6 см; для рукавов на худые руки до 7 см.
Длина сетки зависит от мерки Др.

равный
мерке Др. АН = Др = 58 см
3. От точки А вправо откладываем ширину рукава
АА1=Ор+Пор=30+5=35см
4. Построить прямоугольник АНН1А1
5. Положение высшей точки оката рукава АО = АА 1: 2
Построить линию середины рукава ОН2
6. Разделить отрезки АО и ОА1 пополам, получим точки О1 и О2. Построить прямые линии переднего и локтевого сгиба
7. Определить высоту оката рукав
СгII : 4 + 2 = 44 : 4 + 2 = 13Провести прямую линию aa1
8. Точка О соединяется вспомогательной прямой с точкой a и a1. Пересечение вспомогательной линии с линией Переднего сгиба обозначается буквой О3 и О3a, делятся пополам. Из точек деления восстанавливаются перпендикуляры длиной 1,5 см и 2,5 см. Точки О, 1,5см, О3,, 2,5см и a1 соединяются плавной кривой.
9. Точка О соединяется вспомогательной прямой с точкой a. Пересечение вспомогательной линии с линией локтевого сгиба обозначается буквой О4.. От точки О4 вверх по линии

Локтевого сгиба откладывается 1,5 см. Отрезок ОО4 делится пополам и из точки деления вверх
Восстанавливаются перпендикуляр длиной 2 см. Отрезок О4 a делится на 3 части, точки деления обозначаются I и II. От точки I вниз восстанавливается перпендикуляр длиной 0,7 – 1см. Точки О, 2см,
1,5см, II, 0,7 и a соединяются плавной кривой.
10. Линия переднего сгиба укорачивается на 1 см от линии низа, линия локтевого сгиба удлиняется на 1см. Точки Н, 1см, Н2, соединяются плавной кривой. Подготовить выкройку рукава и манжеты к раскрою: указать направление долевой нити, припуски на швы, высшую точку оката

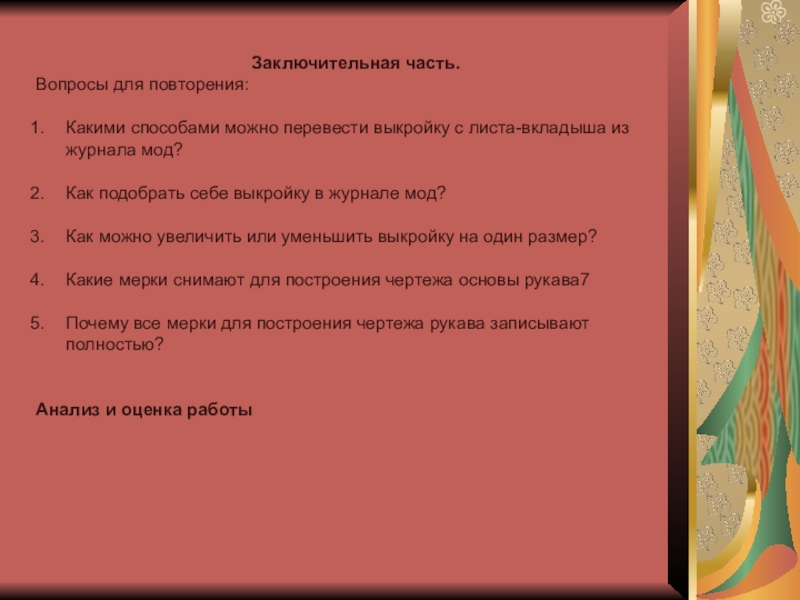

журнала мод?

Как подобрать себе выкройку в журнале мод?

Как можно увеличить или уменьшить выкройку на один размер?

Какие мерки снимают для построения чертежа основы рукава7

Почему все мерки для построения чертежа рукава записывают полностью?


Анализ и оценка работы
