Презентация, доклад по технологии на тему Построение основы чертежа плечевого изделия с цельнокроеным рукавом (7 класс)
Содержание
- 1. Презентация по технологии на тему Построение основы чертежа плечевого изделия с цельнокроеным рукавом (7 класс)
- 2. Цели урока Научить рассчитывать конструкцию
- 3. О П Р О С
- 4. КОНСТРУИРОВАНИЕ- составная часть проектирования одежды, которая
- 5. Основу построения чертежа любого плечевого
- 6. В конструкции плечевого изделия с цельнокроеным рукавом
- 7. Конструктивные линии чертежа основы плечевого изделияСередина (сгиб)Линия

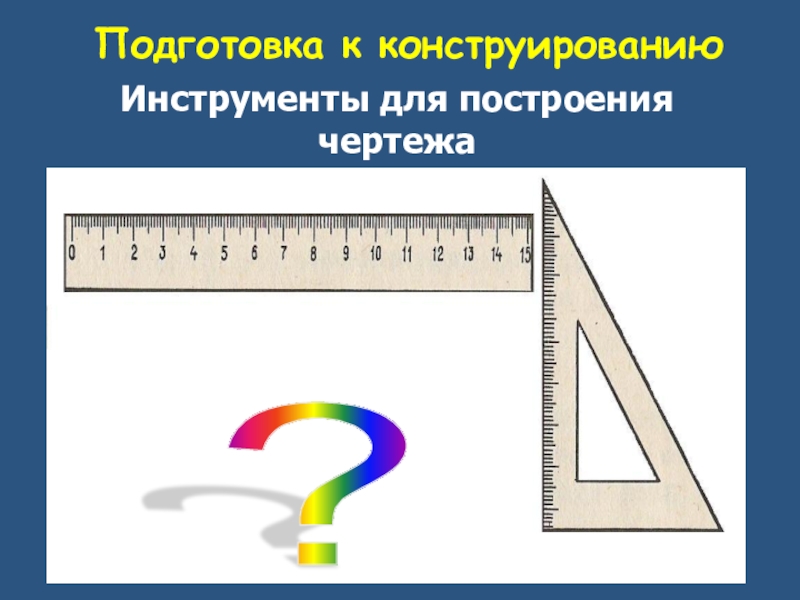

- 8. Подготовка к конструированию5 5 Инструменты для построения чертежа?
- 9. Линии чертежаСплошная основная (толщина до 1 мм)
- 10. Мерки, необходимые для построения чертежа платья
- 11. 1. В верхней части листа поставить точку
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. 7.Отложить вправо от точки В1 длину рукава
- 19. 8. Вниз от точки Г отложить отрезок
- 20. Из этой точки провести перпендикуляр и отложить
- 21. В середине отрезка Г1Г2 поставить точку Г3.
- 22. 10. Для расширения низа изделия продлить вправо
- 23. 11. От точки Н2 вверх по линии
- 24. 12. Отложить от точки В вниз ВТ
- 25. 13. От точки Т2 вверх по линии

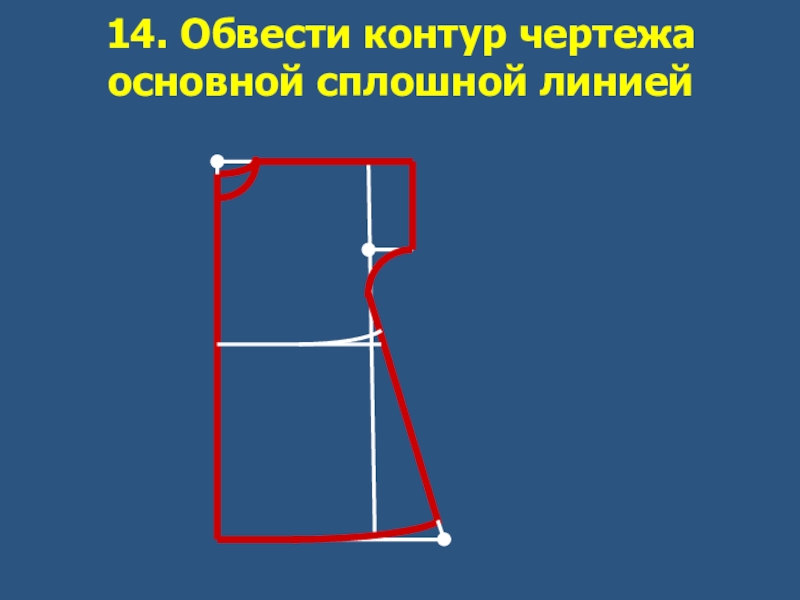

- 26. 14. Обвести контур чертежа основной сплошной линией
- 27. Нанести названия линий
- 28. Чтение чертежа
- 29. Упражнения для глаз, снимающие утомление Плотно закрыть,
- 30. ПРАКТИЧЕСКАЯ РАБОТА № 17 Построение основы чертежа
- 31. Вопросы для закрепления материалаНазовите мерки, которые необходимы
- 32. Домашнее задание § 21 стр.
- 33. РЕФЛЕКСИЯБыло интересно…Было трудно…Меня удивило…Теперь я могу…Мне захотелось…
- 34. Литература1. Н.В. Синицина, О. В. Табарчук, О.А.
- 35. Спасибо за внимание!
Цели урока Научить рассчитывать конструкцию по формулам, выполнять чертеж плечевого изделия с цельнокроеным рукавом по своим меркам, оформлять чертеж швейного изделия, производить чтение чертежа . Развивать навык нанесения линий чертежа, пространственное мышление и воображение
Слайд 1Построение основы
чертежа плечевого
изделия с цельнокроеным рукавом.
Расчёт конструкции по формулам.
Чтение
чертежа.
Слайд 2Цели урока
Научить рассчитывать конструкцию по формулам, выполнять чертеж
плечевого изделия с цельнокроеным рукавом по своим меркам, оформлять чертеж швейного изделия, производить чтение чертежа .
Развивать навык нанесения линий чертежа, пространственное мышление и воображение моторику, глазомер.
3. Воспитывать аккуратность, усидчивость.
Развивать навык нанесения линий чертежа, пространственное мышление и воображение моторику, глазомер.
3. Воспитывать аккуратность, усидчивость.
Слайд 4КОНСТРУИРОВАНИЕ-
составная часть проектирования одежды, которая включает в себя измерение
фигуры человека, расчет основных параметров и построение основы чертежа швейного изделия
ПРОФЕССИЯ –
инженер - конструктор швейных изделий.

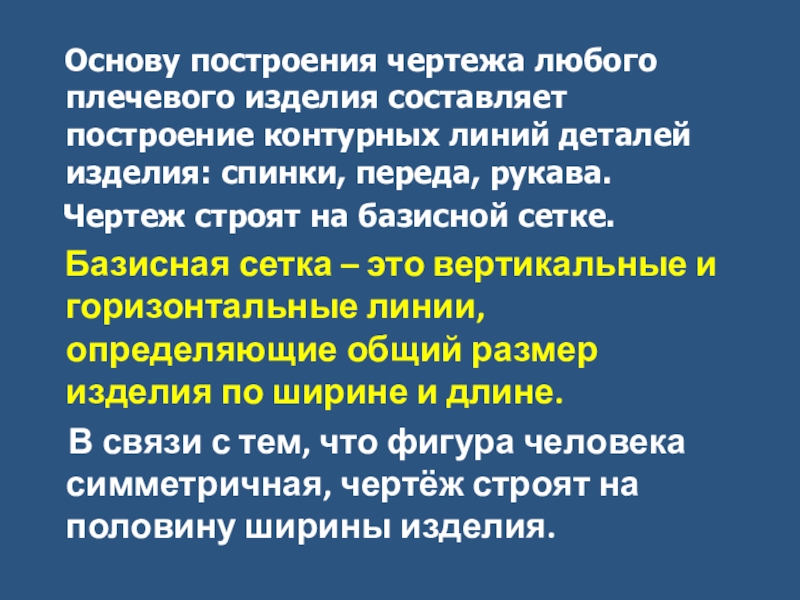

Слайд 5
Основу построения чертежа любого плечевого изделия составляет построение контурных
линий деталей изделия: спинки, переда, рукава.
Чертеж строят на базисной сетке.
Базисная сетка – это вертикальные и горизонтальные линии, определяющие общий размер изделия по ширине и длине.
В связи с тем, что фигура человека симметричная, чертёж строят на половину ширины изделия.
Чертеж строят на базисной сетке.
Базисная сетка – это вертикальные и горизонтальные линии, определяющие общий размер изделия по ширине и длине.
В связи с тем, что фигура человека симметричная, чертёж строят на половину ширины изделия.

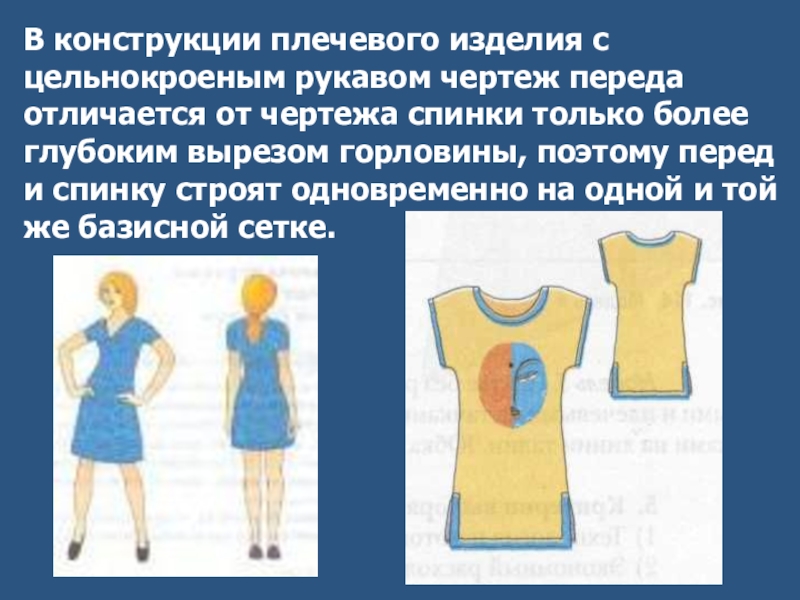

Слайд 6В конструкции плечевого изделия с цельнокроеным рукавом чертеж переда отличается от
чертежа спинки только более глубоким вырезом горловины, поэтому перед и спинку строят одновременно на одной и той же базисной сетке.

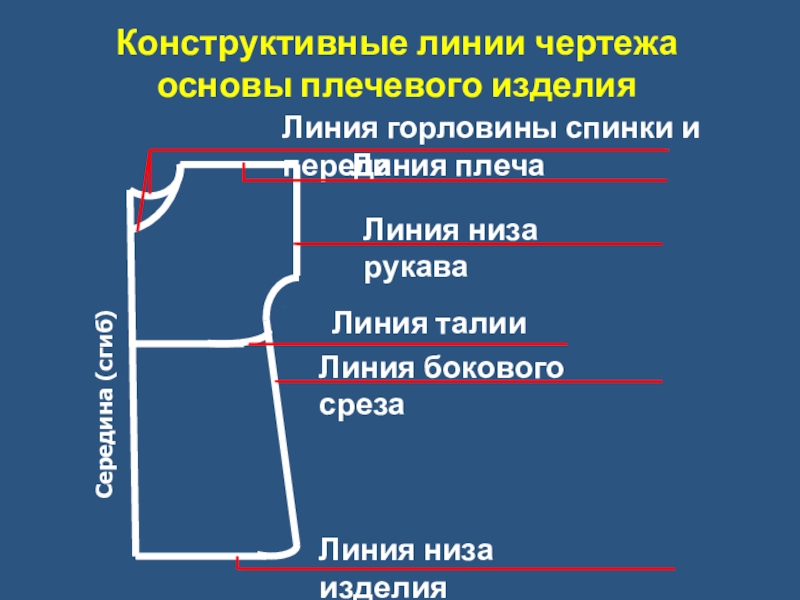

Слайд 7Конструктивные линии чертежа основы плечевого изделия
Середина (сгиб)
Линия горловины спинки и переда
Линия
плеча
Линия низа рукава
Линия бокового среза
Линия низа изделия
Линия талии

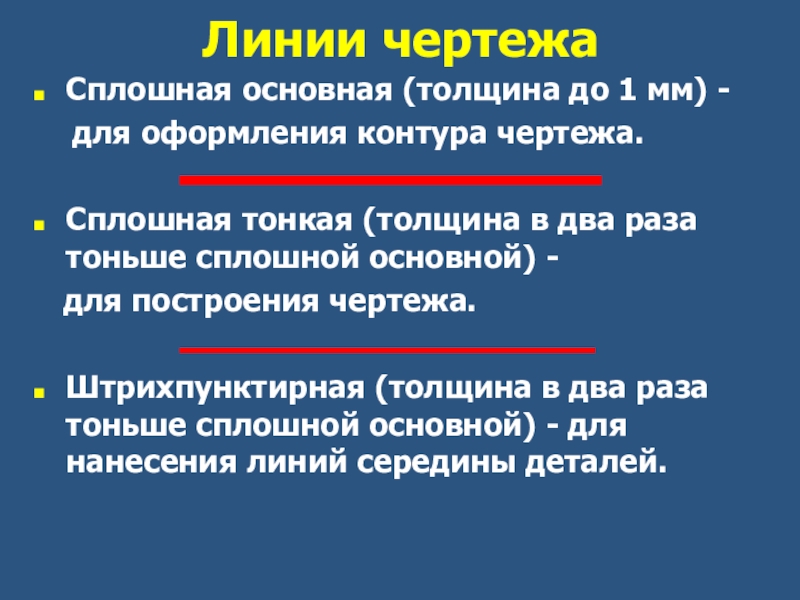

Слайд 9Линии чертежа
Сплошная основная (толщина до 1 мм) -
для оформления
контура чертежа.
Сплошная тонкая (толщина в два раза тоньше сплошной основной) -
для построения чертежа.
Штрихпунктирная (толщина в два раза тоньше сплошной основной) - для нанесения линий середины деталей.
Сплошная тонкая (толщина в два раза тоньше сплошной основной) -
для построения чертежа.
Штрихпунктирная (толщина в два раза тоньше сплошной основной) - для нанесения линий середины деталей.

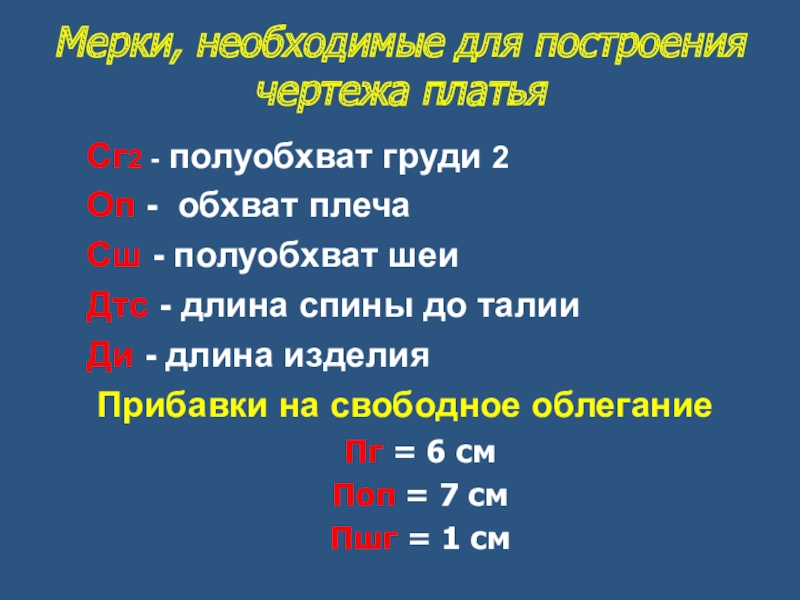

Слайд 10Мерки, необходимые для построения чертежа платья
Сг2 - полуобхват груди
2
Оп - обхват плеча
Сш - полуобхват шеи
Дтс - длина спины до талии
Ди - длина изделия
Прибавки на свободное облегание
Пг = 6 см
Поп = 7 см
Пшг = 1 см
Оп - обхват плеча
Сш - полуобхват шеи
Дтс - длина спины до талии
Ди - длина изделия
Прибавки на свободное облегание
Пг = 6 см
Поп = 7 см
Пшг = 1 см

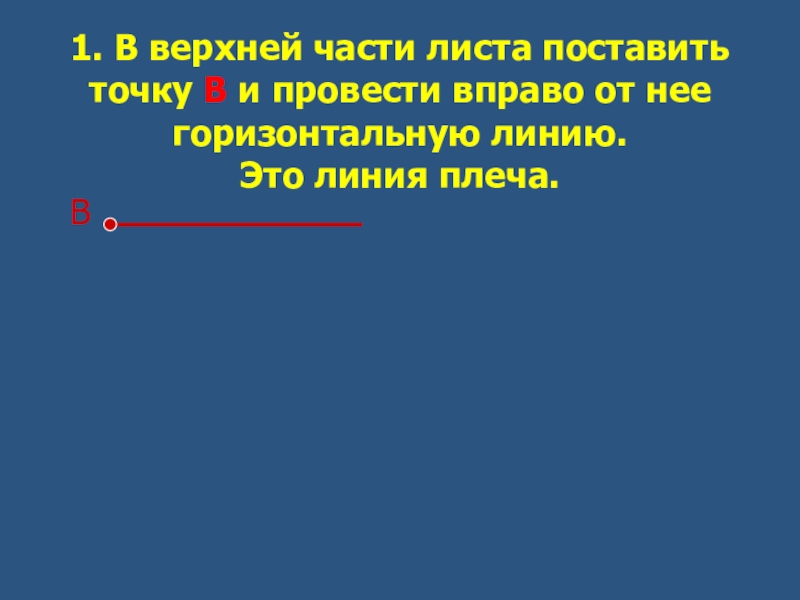

Слайд 111. В верхней части листа поставить точку В и провести вправо
от нее горизонтальную линию.
Это линия плеча.
В
Слайд 12 В
Н

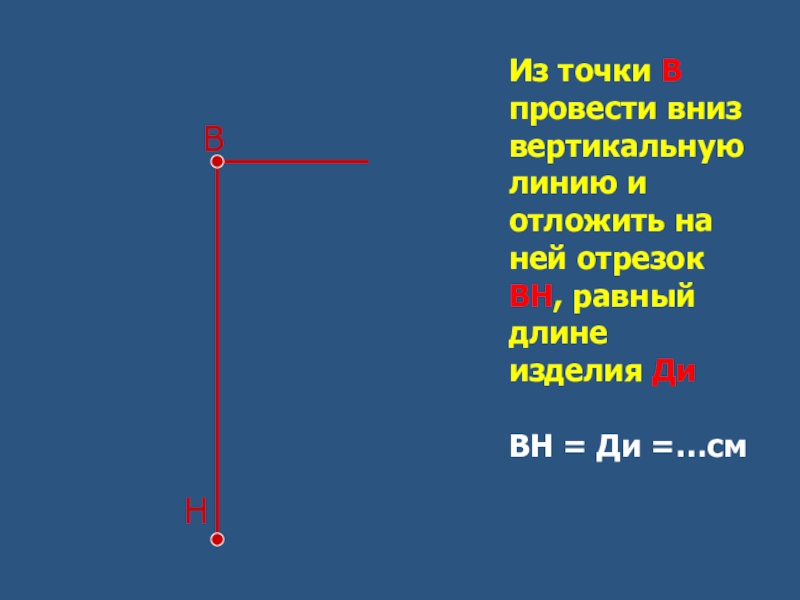

Из точки В провести вниз вертикальную линию и отложить на ней отрезок ВН, равный длине изделия Ди
ВН = Ди =…см
Слайд 13 В
В1
Н
Н

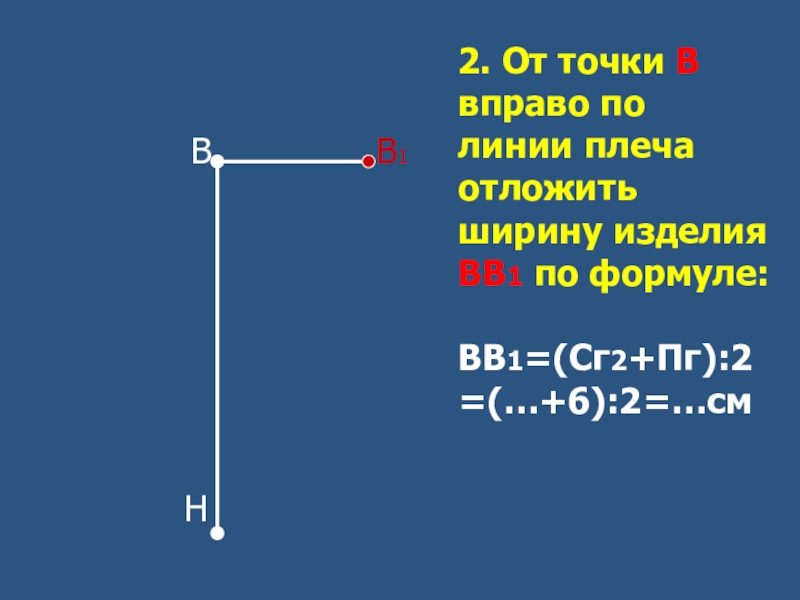

2. От точки В вправо по линии плеча отложить ширину изделия ВВ1 по формуле:
ВВ1=(Сг2+Пг):2=(…+6):2=…см
Слайд 14 В
В1
Н Н1
Н Н1

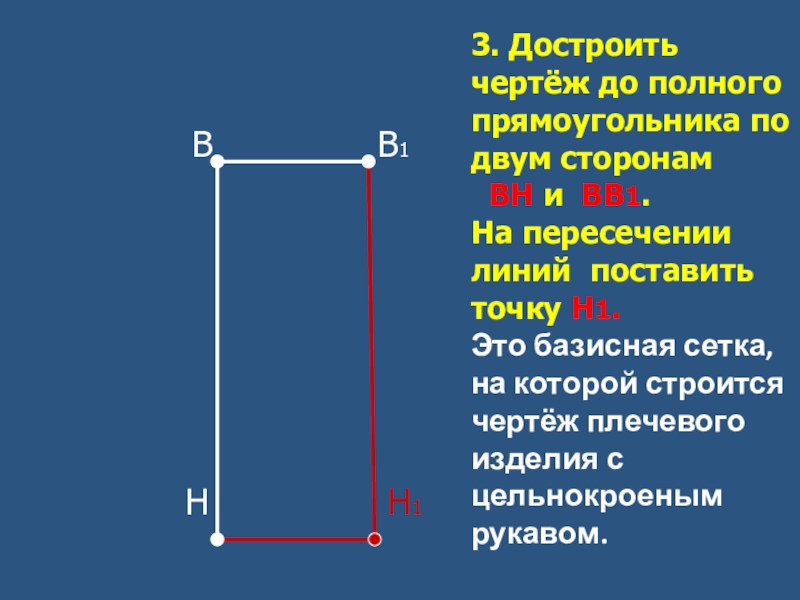

3. Достроить чертёж до полного прямоугольника по двум сторонам
ВН и ВВ1.
На пересечении линий поставить точку Н1.
Это базисная сетка, на которой строится чертёж плечевого изделия с цельнокроеным рукавом.
Слайд 15 В В2
В1
В3
Н Н1
В3
Н Н1

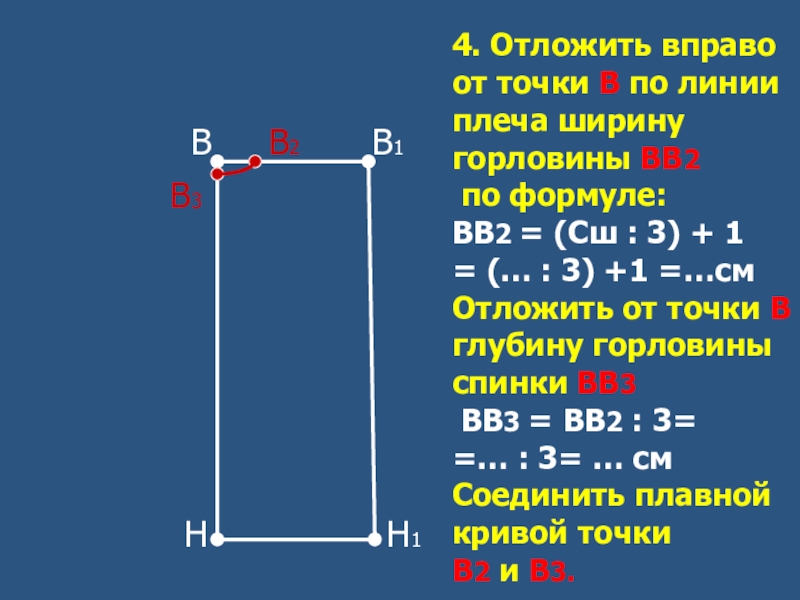

4. Отложить вправо от точки В по линии плеча ширину горловины ВВ2
по формуле:
ВВ2 = (Сш : 3) + 1
= (… : 3) +1 =…см
Отложить от точки В глубину горловины спинки ВВ3
ВВ3 = ВВ2 : 3=
=… : 3= … см Соединить плавной кривой точки
В2 и В3.
Слайд 16 В
В2 В1
В3
В4
Н Н1
В3
В4
Н Н1

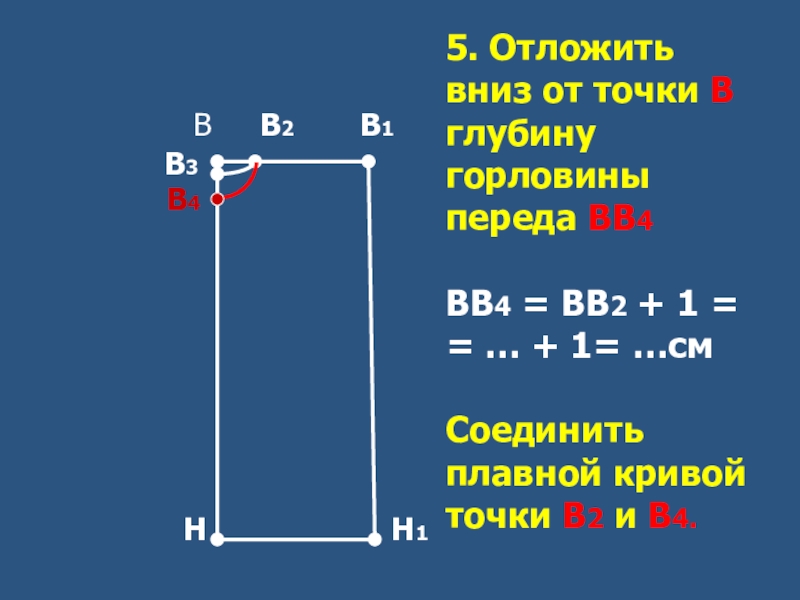

5. Отложить вниз от точки В глубину горловины переда ВВ4
ВВ4 = ВВ2 + 1 =
= … + 1= …см
Соединить плавной кривой точки В2 и В4.
Слайд 17 В
В2 В1
В3
В4
Г
Н Н1
В3
В4
Г
Н Н1

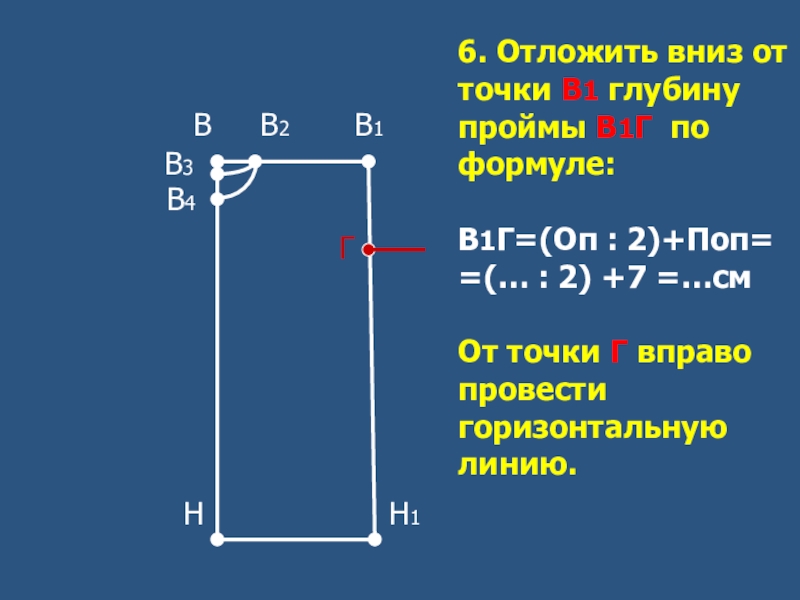

6. Отложить вниз от точки В1 глубину проймы В1Г по формуле:
В1Г=(Оп : 2)+Поп= =(… : 2) +7 =…см
От точки Г вправо провести горизонтальную линию.

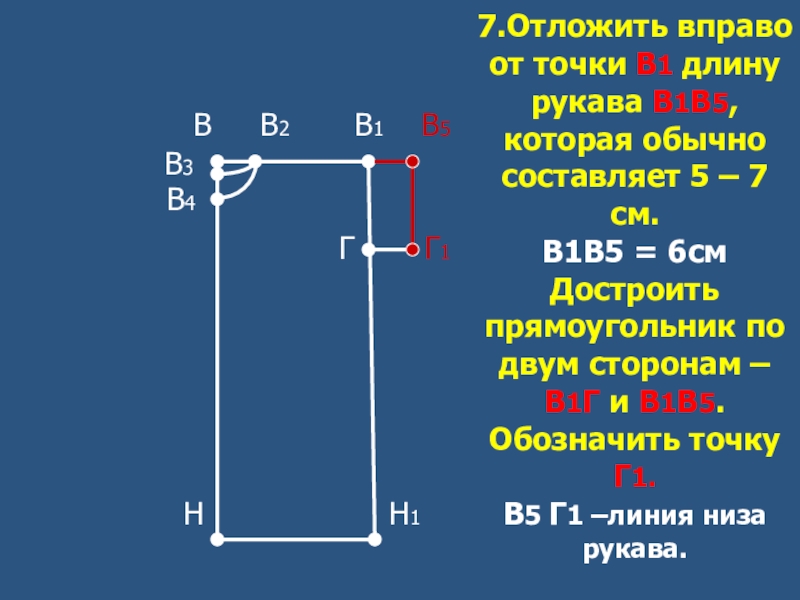

Слайд 187.Отложить вправо от точки В1 длину рукава В1В5, которая обычно составляет
5 – 7 см.
В1В5 = 6см
Достроить прямоугольник по двум сторонам – В1Г и В1В5. Обозначить точку Г1.
В5 Г1 –линия низа рукава.
В В2 В1 В5
В3
В4
Г Г1
Н Н1

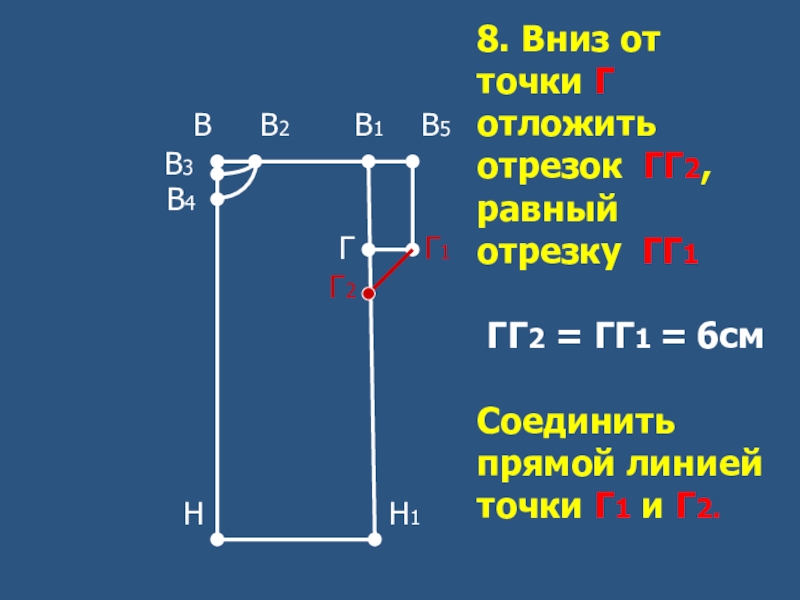

Слайд 198. Вниз от точки Г отложить отрезок ГГ2, равный отрезку ГГ1
ГГ2 = ГГ1 = 6см
Соединить прямой линией точки Г1 и Г2.
В В2 В1 В5
В3
В4
Г Г1
Г2
Н Н1
Слайд 20Из этой точки провести перпендикуляр и отложить на нем величину прогиба
1 -1,5см (точка Г4).
Соединить точки Г1, Г4 и Г2 плавной кривой.
В В2 В1 В5
В3
В4
Г Г4 Г1
Г2 Г3
Н Н1

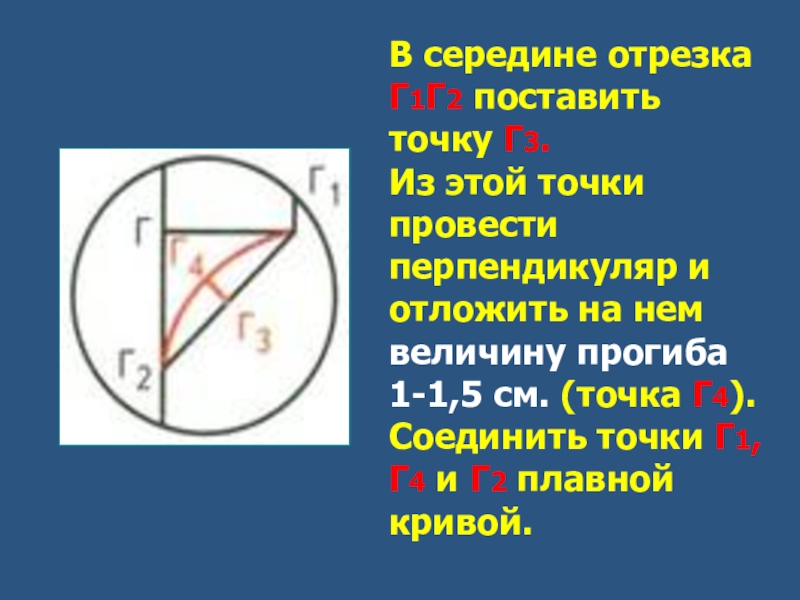

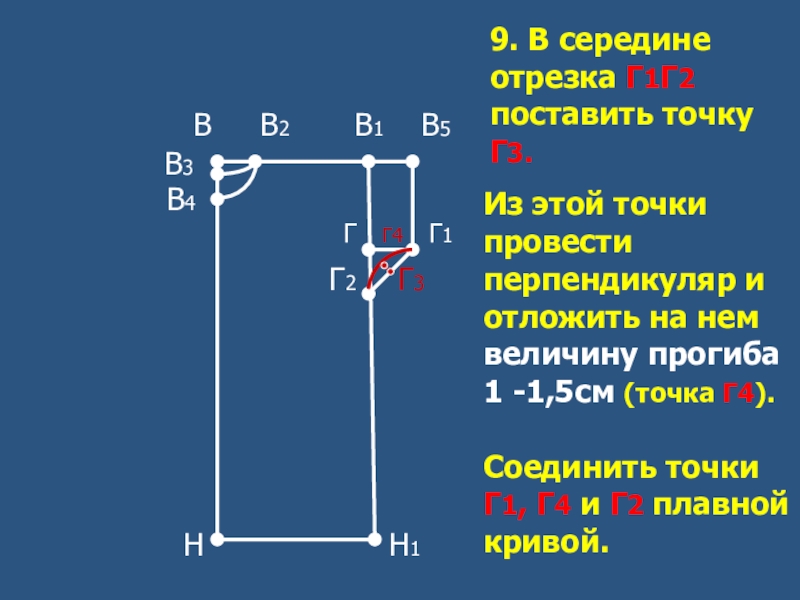

9. В середине отрезка Г1Г2 поставить точку Г3.
Слайд 21В середине отрезка Г1Г2 поставить точку Г3.
Из этой точки провести
перпендикуляр и отложить на нем величину прогиба 1-1,5 см. (точка Г4). Соединить точки Г1, Г4 и Г2 плавной кривой.

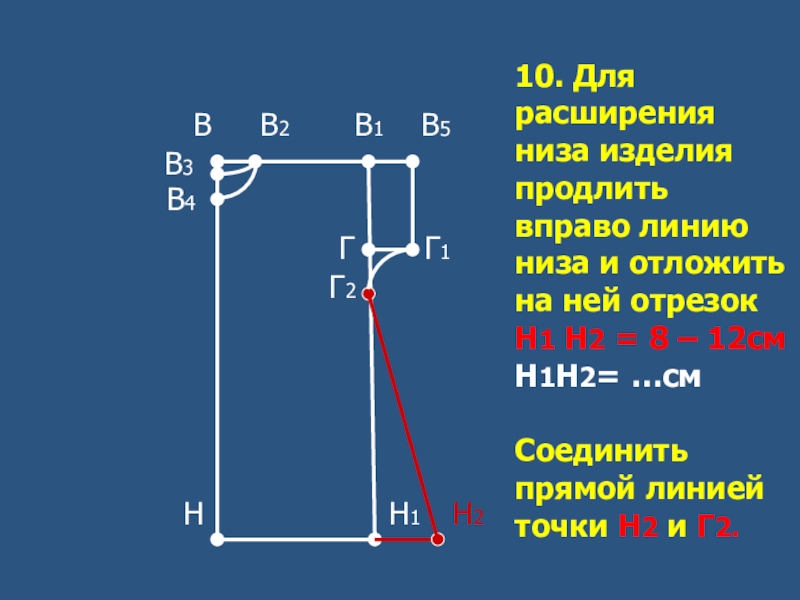

Слайд 2210. Для расширения низа изделия продлить вправо линию низа и отложить
на ней отрезок Н1 Н2 = 8 – 12см Н1Н2= …см
Соединить прямой линией точки Н2 и Г2.
В В2 В1 В5
В3
В4
Г Г1
Г2
Н Н1 Н2

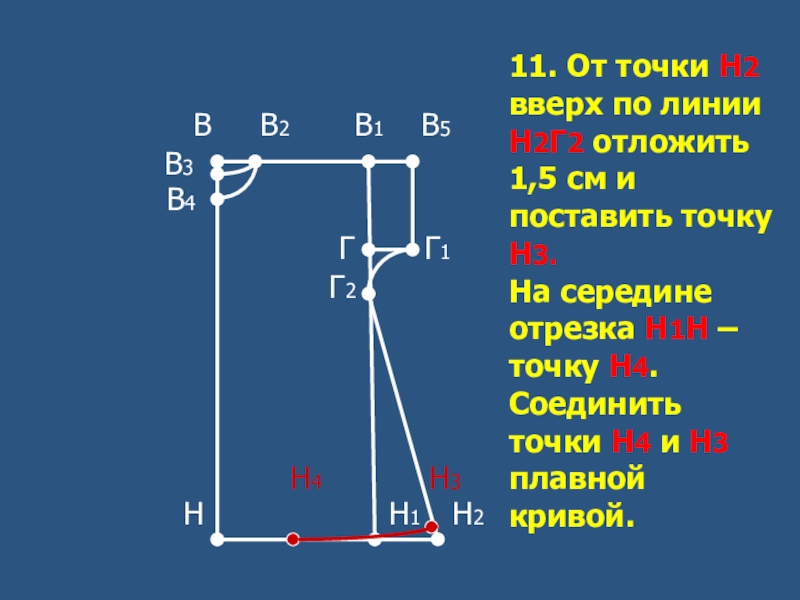

Слайд 2311. От точки Н2 вверх по линии Н2Г2 отложить 1,5 см
и поставить точку Н3.
На середине отрезка Н1Н – точку Н4. Соединить точки Н4 и Н3 плавной кривой.
В В2 В1 В5
В3
В4
Г Г1
Г2
Н4 Н3
Н Н1 Н2

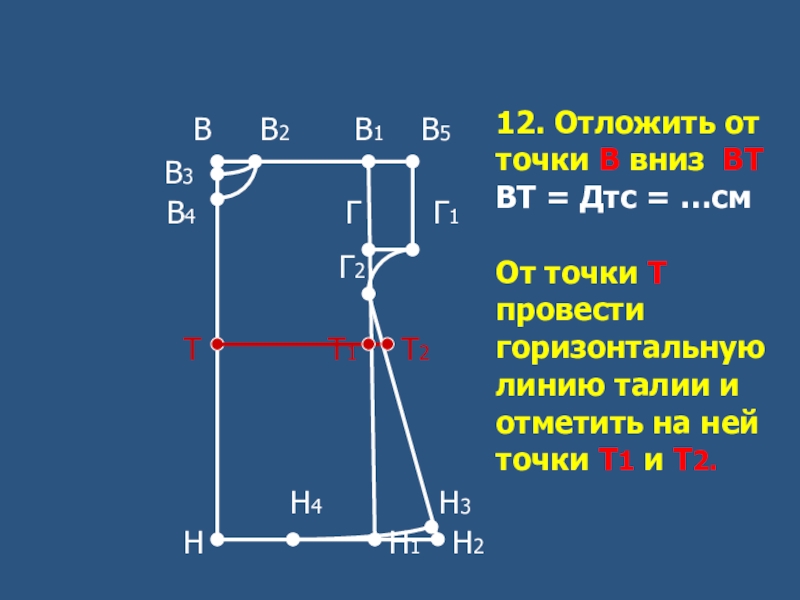

Слайд 2412. Отложить от точки В вниз ВТ ВТ = Дтс = …см От
точки Т провести горизонтальную линию талии и отметить на ней точки Т1 и Т2.
В В2 В1 В5
В3
В4 Г Г1
Г2
Т Т1 Т2
Н4 Н3
Н Н1 Н2
Слайд 2513. От точки Т2 вверх по линии Т2Г2 отложить 1,5 см
и поставить точку Т3,
а на середине отрезка Т Т1 – точку Т4.
Соединить точки Т4 и Т3 плавной кривой.
В В2 В1 В5
В3
В4 Г Г1
Г2
Т3
Т Т4 Т1 Т2
Н4 Н3
Н Н1 Н2

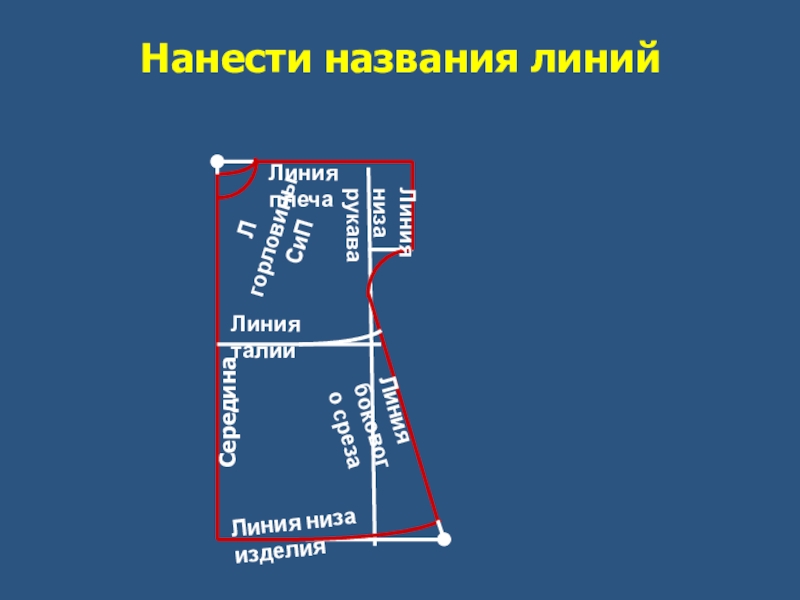

Слайд 27Нанести названия линий
Л горловины
СиП
Линия плеча
Линия
низа
рукава
Линия талии
Линия бокового среза
Линия низа изделия
Середина

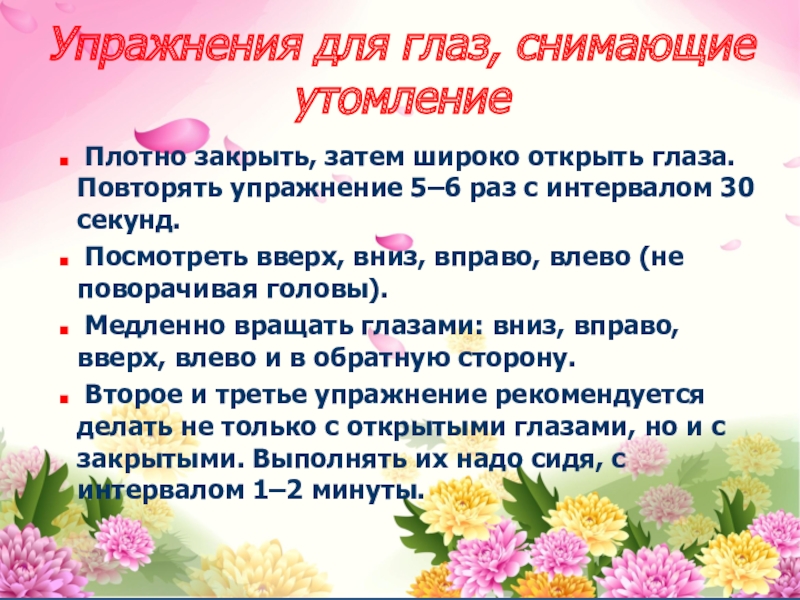

Слайд 29Упражнения для глаз, снимающие утомление
Плотно закрыть, затем широко открыть глаза.
Повторять упражнение 5–6 раз с интервалом 30 секунд.
Посмотреть вверх, вниз, вправо, влево (не поворачивая головы).
Медленно вращать глазами: вниз, вправо, вверх, влево и в обратную сторону.
Второе и третье упражнение рекомендуется делать не только с открытыми глазами, но и с закрытыми. Выполнять их надо сидя, с интервалом 1–2 минуты.
Посмотреть вверх, вниз, вправо, влево (не поворачивая головы).
Медленно вращать глазами: вниз, вправо, вверх, влево и в обратную сторону.
Второе и третье упражнение рекомендуется делать не только с открытыми глазами, но и с закрытыми. Выполнять их надо сидя, с интервалом 1–2 минуты.

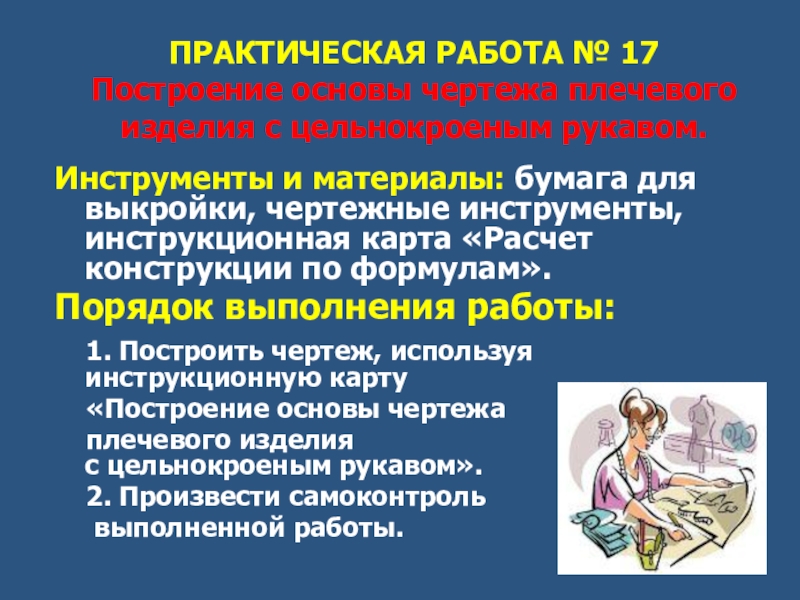

Слайд 30ПРАКТИЧЕСКАЯ РАБОТА № 17
Построение основы чертежа плечевого изделия с цельнокроеным рукавом.
Инструменты
и материалы: бумага для выкройки, чертежные инструменты, инструкционная карта «Расчет конструкции по формулам».
Порядок выполнения работы:
1. Построить чертеж, используя инструкционную карту
«Построение основы чертежа
плечевого изделия с цельнокроеным рукавом».
2. Произвести самоконтроль
выполненной работы.
Порядок выполнения работы:
1. Построить чертеж, используя инструкционную карту
«Построение основы чертежа
плечевого изделия с цельнокроеным рукавом».
2. Произвести самоконтроль
выполненной работы.

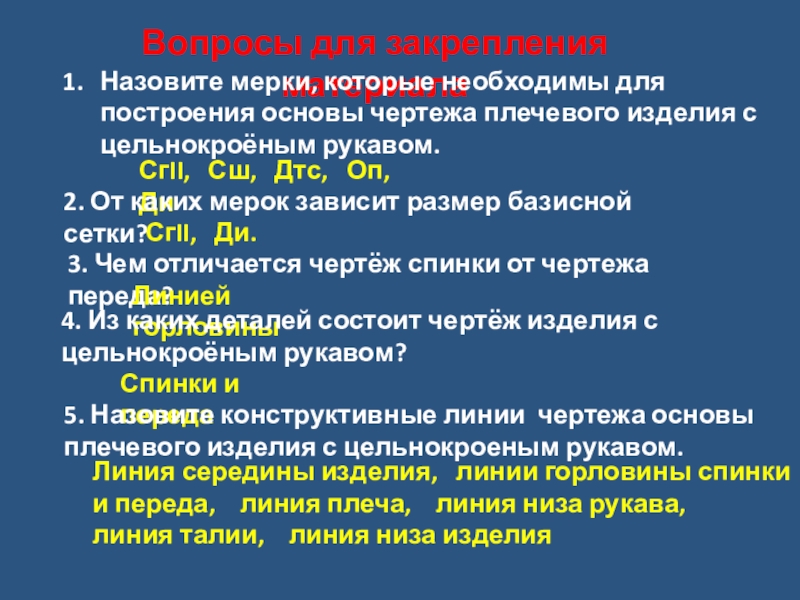

Слайд 31Вопросы для закрепления материала
Назовите мерки, которые необходимы для построения основы чертежа
плечевого изделия с цельнокроёным рукавом.
СгII, Сш, Дтс, Оп, Ди
2. От каких мерок зависит размер базисной сетки?
СгII, Ди.
3. Чем отличается чертёж спинки от чертежа переда?
Линией горловины
4. Из каких деталей состоит чертёж изделия с цельнокроёным рукавом?
Спинки и переда
5. Назовите конструктивные линии чертежа основы плечевого изделия с цельнокроеным рукавом.
Линия середины изделия, линии горловины спинки и переда, линия плеча, линия низа рукава,
линия талии, линия низа изделия

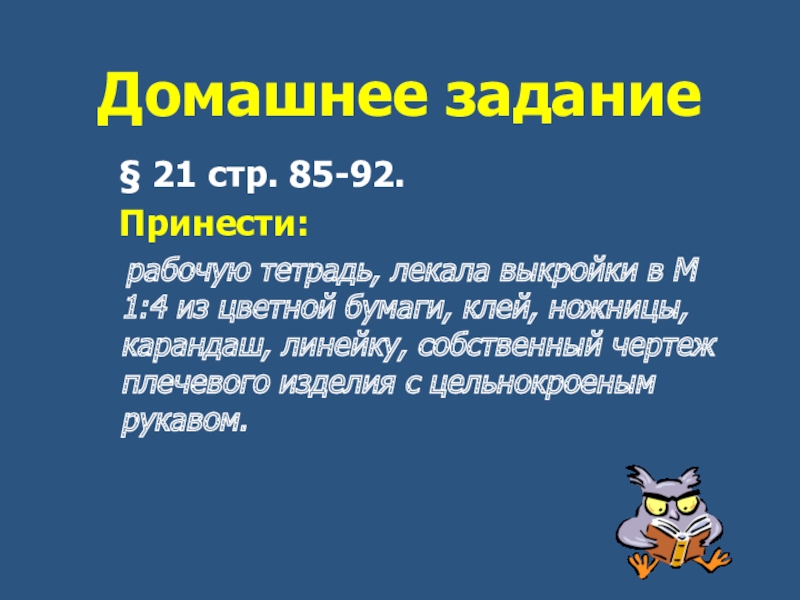

Слайд 32Домашнее задание
§ 21 стр. 85-92.
Принести:
рабочую тетрадь, лекала выкройки в М 1:4 из цветной бумаги, клей, ножницы, карандаш, линейку, собственный чертеж плечевого изделия с цельнокроеным рукавом.

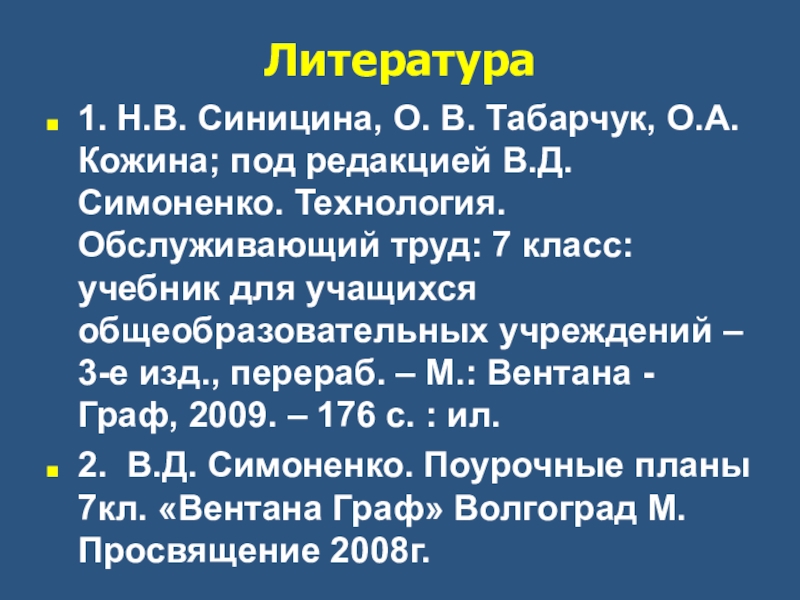

Слайд 34Литература
1. Н.В. Синицина, О. В. Табарчук, О.А. Кожина; под редакцией В.Д.
Симоненко. Технология. Обслуживающий труд: 7 класс: учебник для учащихся общеобразовательных учреждений – 3-е изд., перераб. – М.: Вентана - Граф, 2009. – 176 с. : ил.
2. В.Д. Симоненко. Поурочные планы 7кл. «Вентана Граф» Волгоград М.Просвящение 2008г.
2. В.Д. Симоненко. Поурочные планы 7кл. «Вентана Граф» Волгоград М.Просвящение 2008г.
