Презентация, доклад по технологии на тему Построение чертежа основы плечевого изделия с втачным рукавом по учебнику Технология О.А.Кожина (8 класс)
Содержание
- 1. Презентация по технологии на тему Построение чертежа основы плечевого изделия с втачным рукавом по учебнику Технология О.А.Кожина (8 класс)
- 2. Инструменты и принадлежности 1. Линейка закройщика 2.
- 3. ЗАДАНИЕ: Руководствуясь последовательностью построения базисной сетки в
- 4. Построение базисной сеткиПостроим прямой угол с вершиной
- 5. АГТБНА1Н1Г1Т1Б17. Построим заднюю границу проймыАА2 =Шс +
- 6. ЗАДАНИЕ: Руководствуясь последовательностью построения чертежа спинки в
- 7. АГТБНА1Н1Г1Т1Б1А2А3Г2Г3Построение чертежа спинки 9. Построим вырез горловины:А)
- 8. АГА2Г2Построение чертежа спинки 11. Построим плечевую вытачку:А4А0ПВВ1В2А)
- 9. АГА2Г2Построение чертежа спинки А4А0ПВВ1В212. Построим линию
- 10. АГТБНА2А3Г2Г3Построение чертежа спинки А4АоПВ1В2ВП1аГ4Г5Г6Т2Б2Н213. Построим линию боково-
- 11. Руководствуясь последовательностью построения чертежа полочки в учебнике
- 12. А7Т2Б2Н2А1Н1Г1Т1Б1А3Г5Г3Построение чертежа полочки А6А5Г4Г614. Построить вырез горло-
- 13. А7Т2Б2Н2А1Н1Г1Т1Б1А3Г5Г3Построение чертежа полочки А8А5Г4Г615. Построение вытачки:А) Г1Г7
- 14. А7Т2Б2Н2А1Н1Г1Т1Б1А3Г5Г3Построение чертежа полочки А8А5Г4Г616. Построение линии плеча:Г7Г8А6А)
- 15. А7Т2Б2Н2А1Н1Г1Т1Б1А3Г5Г3Построение чертежа полочки А8А5Г4Г6Построение линии проймы:Г7Г8А6ПП2П3П30П4А) построить
- 16. Построение чертежа закончено. Обвести контур чертежа сплошной основной линией.
Инструменты и принадлежности 1. Линейка закройщика 2. Угольник 3. Карандаши ТМ, 2М 4. Циркуль 5. Лекало 6. Калькулятор 7. Ластик 8. Рабочая тетрадь

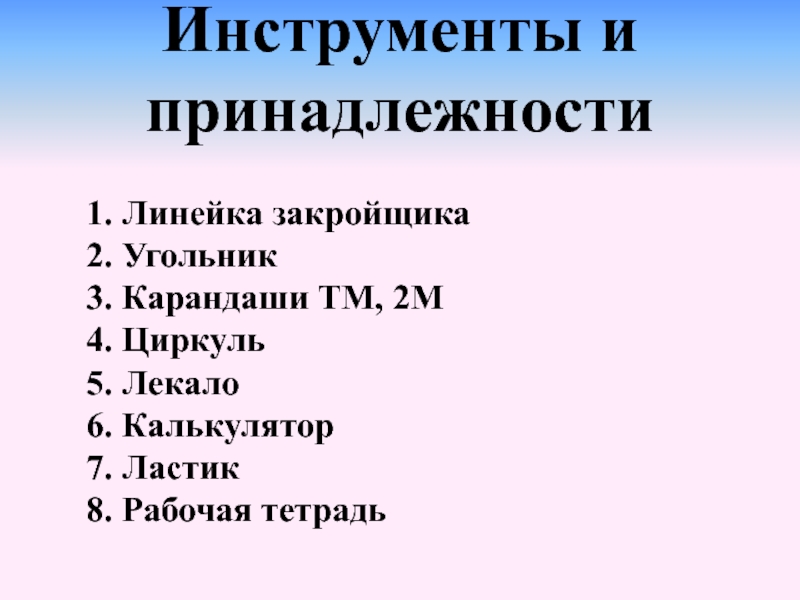

Слайд 2Инструменты и принадлежности
1. Линейка закройщика
2. Угольник
3. Карандаши ТМ, 2М
4. Циркуль
5. Лекало
6.
Калькулятор
7. Ластик
8. Рабочая тетрадь

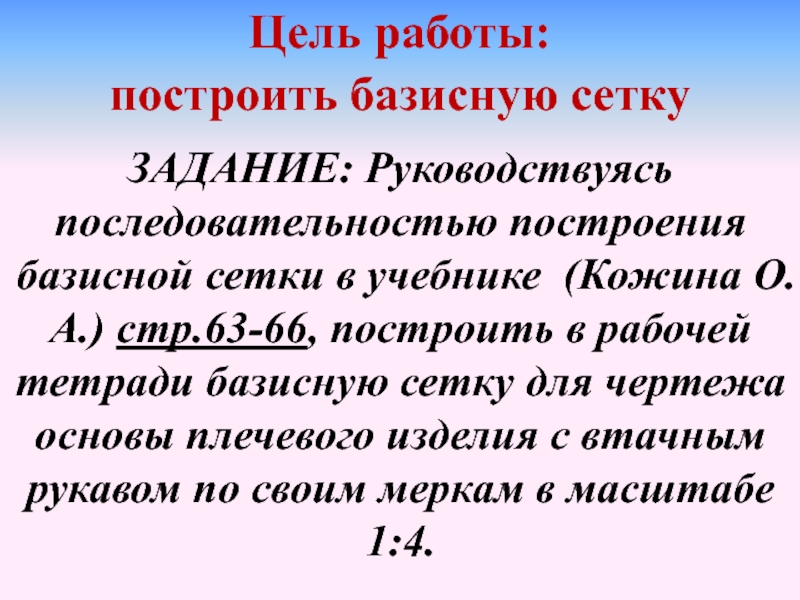

Слайд 3ЗАДАНИЕ: Руководствуясь последовательностью построения базисной сетки в учебнике (Кожина О.А.) стр.63-66,
построить в рабочей тетради базисную сетку для чертежа основы плечевого изделия с втачным рукавом по своим меркам в масштабе 1:4.
Цель работы:
построить базисную сетку
Слайд 4Построение базисной сетки

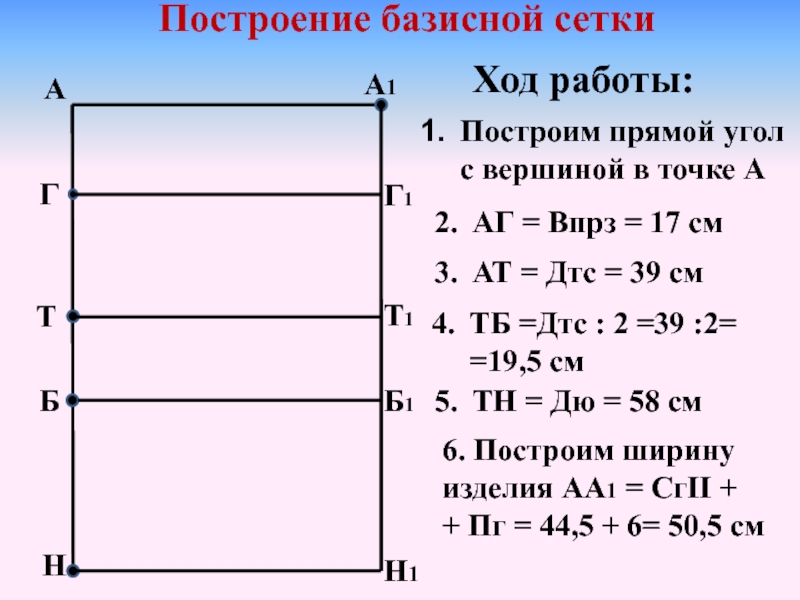

Построим прямой угол с вершиной в точке А
А
АГ =
Впрз = 17 см
Г
АТ = Дтс = 39 см
Т
ТБ =Дтс : 2 =39 :2= =19,5 см
Б
ТН = Дю = 58 см
Н
6. Построим ширину изделия АА1 = СгII +
+ Пг = 44,5 + 6= 50,5 см
А1
Н1
Г1
Т1
Б1
Ход работы:
Слайд 5А
Г
Т
Б
Н
А1
Н1
Г1
Т1
Б1

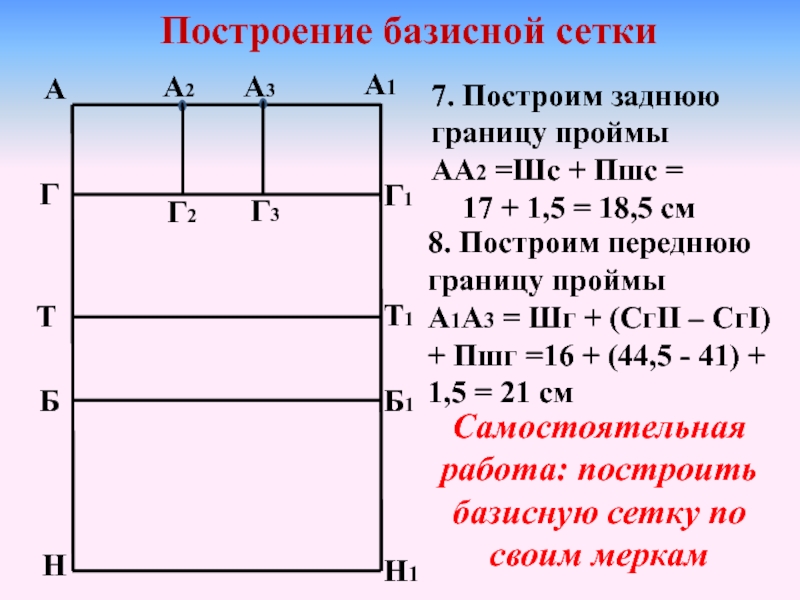

7. Построим заднюю границу проймы
АА2 =Шс + Пшс =
17 + 1,5 = 18,5 см
А2
8. Построим переднюю границу проймы
А1А3 = Шг + (СгII – СгI) + Пшг =16 + (44,5 - 41) + 1,5 = 21 см
А3
Г2
Г3
Построение базисной сетки
Самостоятельная работа: построить базисную сетку по своим меркам
Слайд 6ЗАДАНИЕ: Руководствуясь последовательностью построения чертежа спинки в учебнике (Кожина О.А.) стр.66-68,
построить в рабочей тетради чертеж спинки плечевого изделия с втачным рукавом по своим меркам в масштабе 1:4.
Цель работы:
построить чертеж спинки
Слайд 7А
Г
Т
Б
Н
А1
Н1
Г1
Т1
Б1
А2
А3
Г2
Г3
Построение чертежа спинки

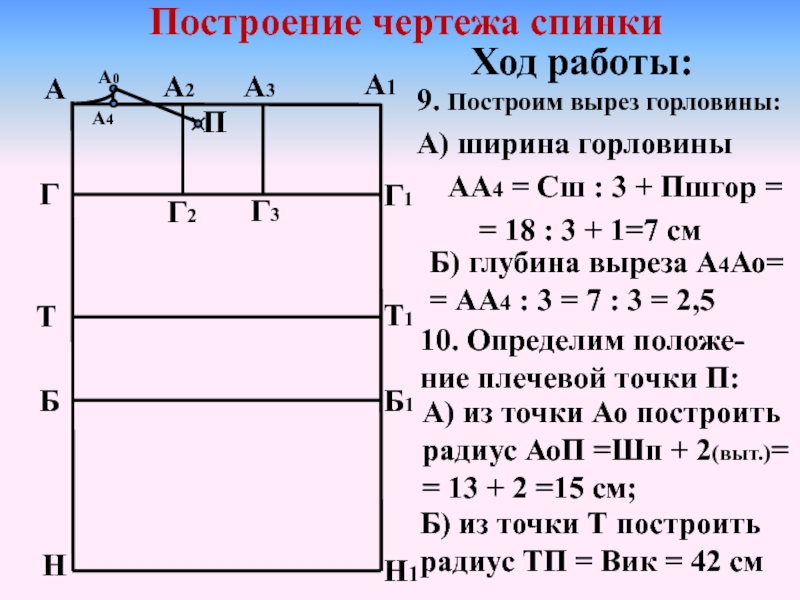

9. Построим вырез горловины:
А) ширина горловины
АА4 = Сш : 3 + Пшгор =
= 18 : 3 + 1=7 см
= 18 : 3 + 1=7 см
Б) глубина выреза А4Ао= = АА4 : 3 = 7 : 3 = 2,5
А4
А0
10. Определим положе-ние плечевой точки П:
А) из точки Ао построить радиус АоП =Шп + 2(выт.)= = 13 + 2 =15 см;
Б) из точки Т построить радиус ТП = Вик = 42 см
П
Ход работы:
Слайд 8А
Г
А2
Г2
Построение чертежа спинки

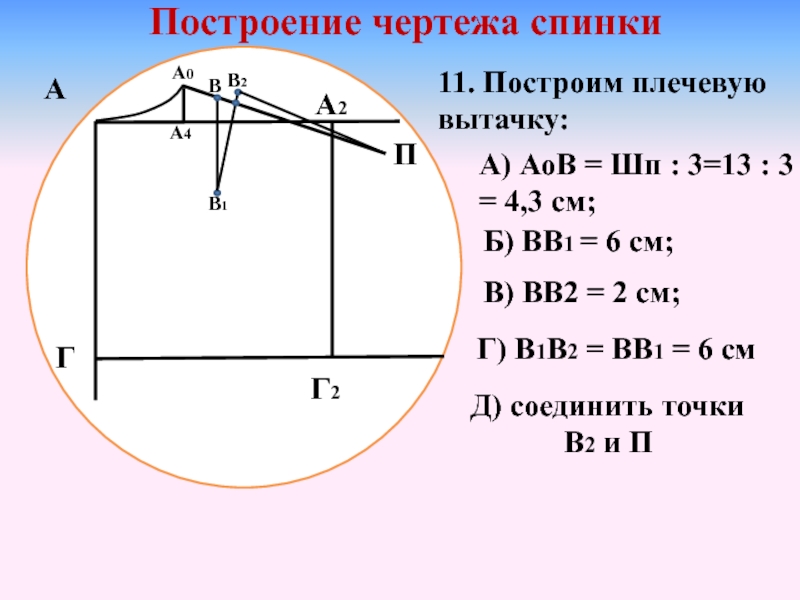

11. Построим плечевую вытачку:
А4
А0
П
В
В1
В2
А) АоВ = Шп :
3=13 : 3 = 4,3 см;
Б) ВВ1 = 6 см;
Г) В1В2 = ВВ1 = 6 см
Д) соединить точки
В2 и П
В) ВВ2 = 2 см;
Слайд 9А
Г
А2
Г2
Построение чертежа спинки
А4
А0
П
В
В1
В2

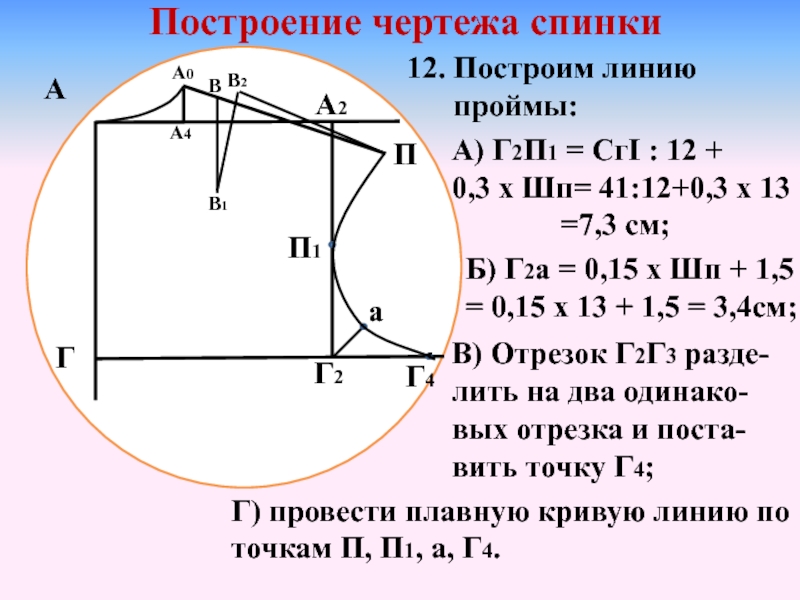

12. Построим линию
проймы:
А) Г2П1
= СгI : 12 +
0,3 х Шп= 41:12+0,3 х 13
=7,3 см;
0,3 х Шп= 41:12+0,3 х 13
=7,3 см;
П1
Б) Г2а = 0,15 х Шп + 1,5
= 0,15 х 13 + 1,5 = 3,4см;
а
В) Отрезок Г2Г3 разде-
лить на два одинако-вых отрезка и поста-вить точку Г4;
Г4
Г) провести плавную кривую линию по точкам П, П1, а, Г4.
Слайд 10А
Г
Т
Б
Н
А2
А3
Г2
Г3
Построение чертежа спинки
А4
Ао
П
В1
В2
В
П1
а
Г4
Г5
Г6
Т2
Б2
Н2

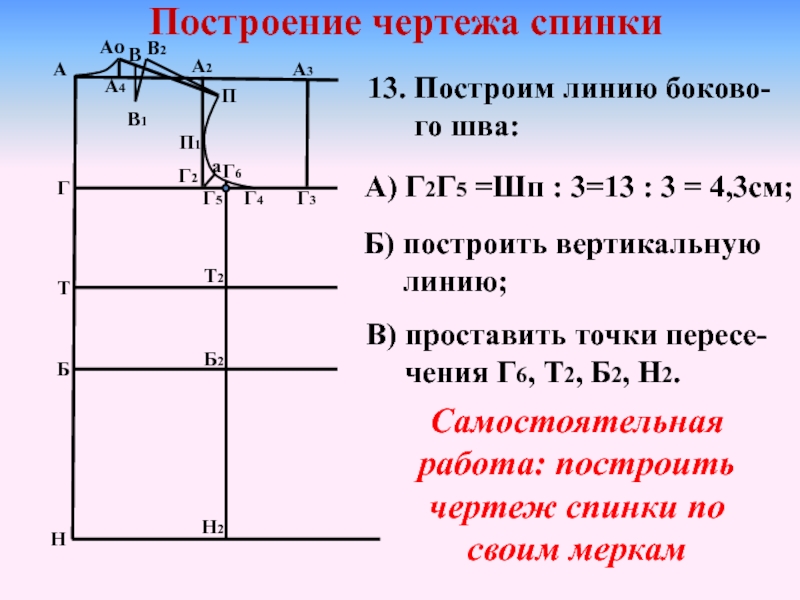

13. Построим линию боково-
го шва:
А)
Г2Г5 =Шп : 3=13 : 3 = 4,3см;
Б) построить вертикальную
линию;
В) проставить точки пересе-
чения Г6, Т2, Б2, Н2.
Самостоятельная работа: построить чертеж спинки по своим меркам
Слайд 11Руководствуясь последовательностью построения чертежа полочки в учебнике (Кожина О.А.) стр.68-73, построить
в рабочей тетради чертеж полочки плечевого изделия с втачным рукавом по своим меркам в масштабе 1:4.
Практическая работа:
Построение чертежа полочки
Слайд 12А7
Т2
Б2
Н2
А1
Н1
Г1
Т1
Б1
А3
Г5
Г3
Построение чертежа полочки
А6
А5
Г4
Г6

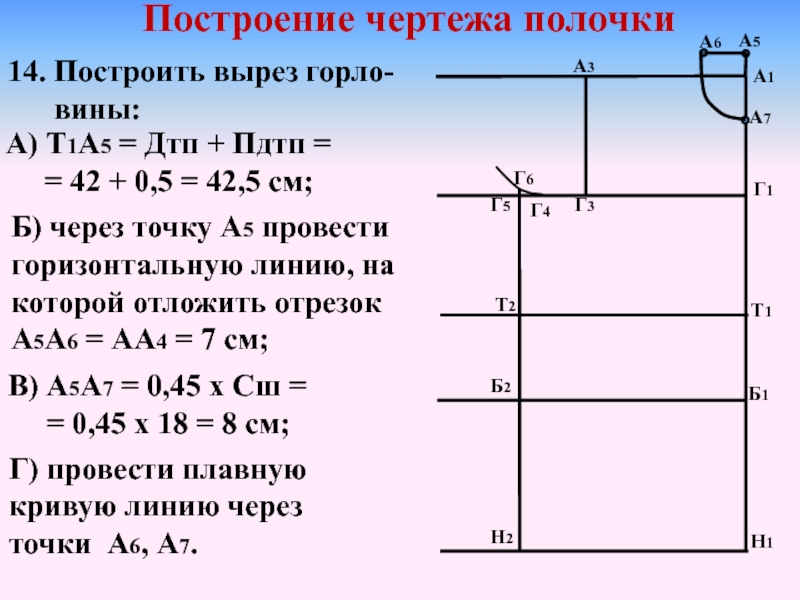

14. Построить вырез горло-
вины:
А) Т1А5
= Дтп + Пдтп =
= 42 + 0,5 = 42,5 см;
= 42 + 0,5 = 42,5 см;
Б) через точку А5 провести горизонтальную линию, на которой отложить отрезок А5А6 = АА4 = 7 см;
В) А5А7 = 0,45 х Сш =
= 0,45 х 18 = 8 см;
Г) провести плавную кривую линию через точки А6, А7.
Слайд 13А7
Т2
Б2
Н2
А1
Н1
Г1
Т1
Б1
А3
Г5
Г3
Построение чертежа полочки
А8
А5
Г4
Г6
15. Построение вытачки:
А) Г1Г7 = Цг = 9
см;
Г7
Б) А6Г8 = Вг – Сш : 3 =
= 33 – 18:3 = 27 см;
Г8
В) построение раствора вытачки
двумя радиусами:
1. А6А8 = 2 х (Сг II – СгI) + 2 =
= 2 х (44,5 - 41) + 2 = 9 см;
2. Г8А8 = А6Г8 = 27 см.
А6
Слайд 14А7
Т2
Б2
Н2
А1
Н1
Г1
Т1
Б1
А3
Г5
Г3
Построение чертежа полочки
А8
А5
Г4
Г6
16. Построение линии плеча:
Г7
Г8
А6
А) из точки П провести
гори-
зонтальную линию до пересе-
чения отрезка А3Г3 и поста-
вить точку П2;
зонтальную линию до пересе-
чения отрезка А3Г3 и поста-
вить точку П2;
П
П2
Б) Г3П3 = 0,3 х Шп + 1,2 =
= 0,3 х 13 + 1,2 = 5 см;
П3
П30
В) П3П30(всп.точка) = 0,6 см;
Г) построить точку П4 пересе-
чением двух радиусов:
1. из точки А8 радиусом Шп=13 см;
2. из точки П30 радиусом П30П2,
поставить точку П4;
П4
Д) соединить точки П4 и А8.
Слайд 15А7
Т2
Б2
Н2
А1
Н1
Г1
Т1
Б1
А3
Г5
Г3
Построение чертежа полочки
А8
А5
Г4
Г6

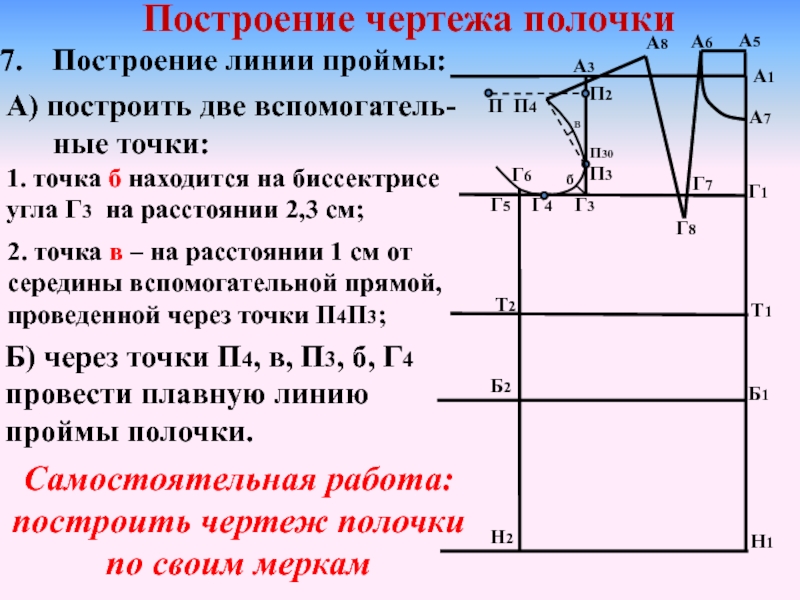

Построение линии проймы:
Г7
Г8
А6
П
П2
П3
П30
П4
А) построить две вспомогатель-
ные точки:
1. точка б находится на биссектрисе угла Г3 на расстоянии 2,3 см;
1. точка б находится на биссектрисе угла Г3 на расстоянии 2,3 см;
б
2. точка в – на расстоянии 1 см от середины вспомогательной прямой, проведенной через точки П4П3;
в
Б) через точки П4, в, П3, б, Г4 провести плавную линию проймы полочки.
Самостоятельная работа: построить чертеж полочки по своим меркам
