Презентация, доклад по технологии на тему Опиливание заготовок из металла и пластмассы
Содержание
- 1. Презентация по технологии на тему Опиливание заготовок из металла и пластмассы
- 2. Мы уже знаем1.Металлы и сплавы: свойства, виды,
- 3. Тема урока: Опиливание заготовок из металла и
- 4. Напильники Напильники изготавливают из инструментальной стали. Их
- 5. надфилиПри опиливании мелких деталей или зачистке труднодоступных
- 6. Виды напильников

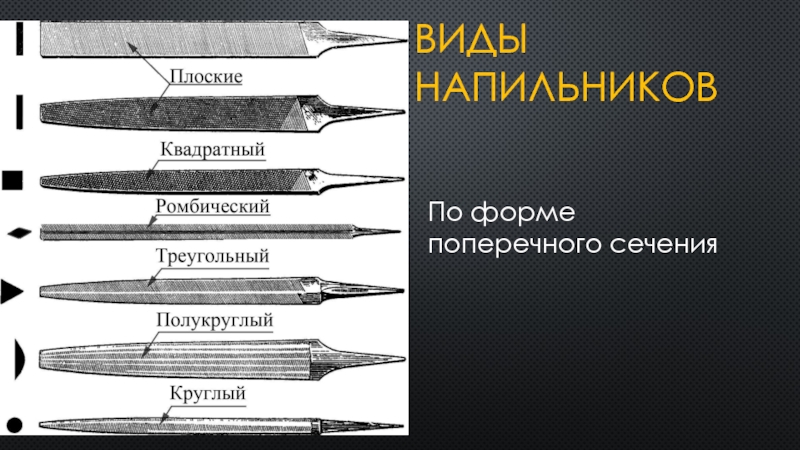

- 7. Виды напильниковПо форме поперечного сечения
- 8. Выбор напильникаВыбор формы профиля напильника зависит от формы обрабатываемой поверхности детали
- 9. Виды напильниковПо количеству зубьев на 10мм длины

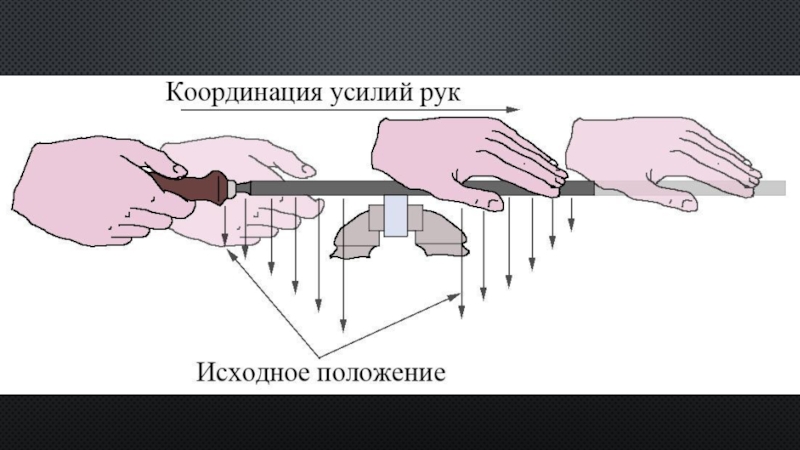

- 10. Рабочая поза и положение рук при опиливанииСоблюдай правильную рабочую позу

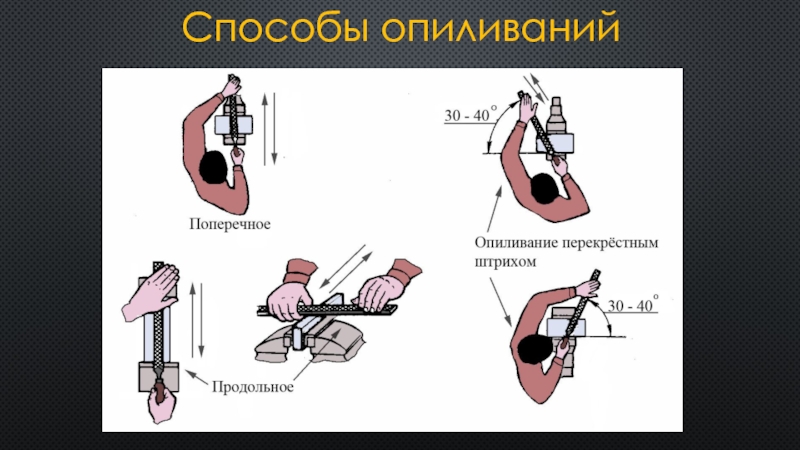

- 11. Способы опиливаний
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14

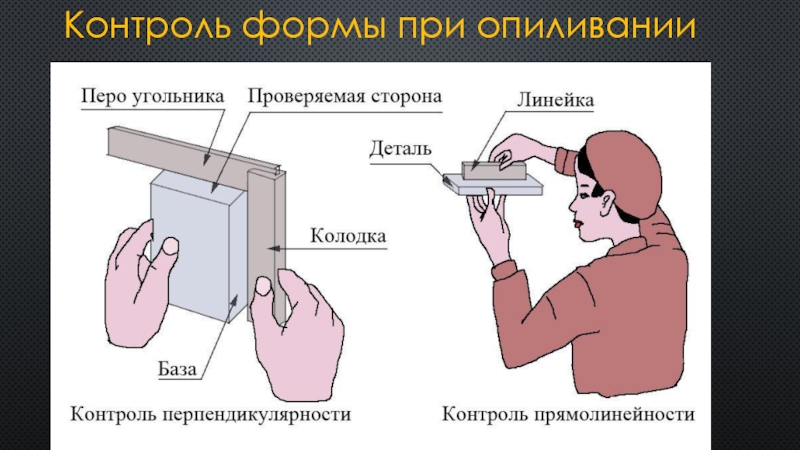

- 15. Контроль формы при опиливании

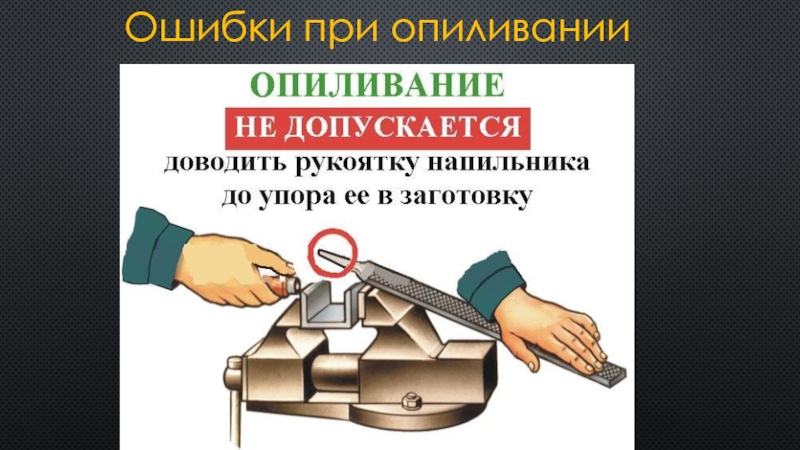

- 16. Ошибки при опиливании
- 17. Ошибки при опиливанииНеровности опиленных поверхностей и «завалы»
- 18. Очистка напильника
- 19. Правильно насаживай рукоятку
- 20. Опиливание пластмассыПри опиливании заготовок из пластмассы драчевые
- 21. Правила безопасности при опиливании1.Заготовка должна быть надежно
- 22. Проверь себя1.Какие бывают напильники в зависимости от
Мы уже знаем1.Металлы и сплавы: свойства, виды, применение2.Технология изготовления деталей из металла и пластмассы3.Разметка и рубка металла4.Резание заготовок из металла и пластмассы слесарной ножовкойЧто нужно делать с заготовкой после рубки или резания ножовкой?
Слайд 1Опиливание заготовок из металла и пластмассы
Выполнил учитель технологии
МБОУ «Школа №96»
города

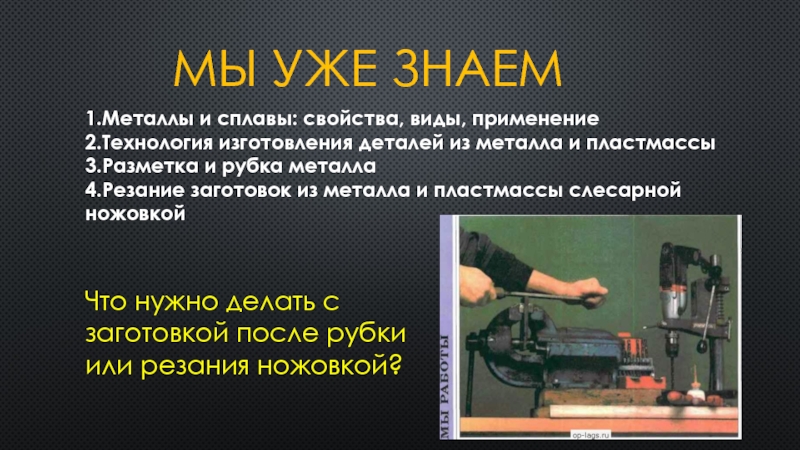

Слайд 2Мы уже знаем
1.Металлы и сплавы: свойства, виды, применение
2.Технология изготовления деталей из
металла и пластмассы
3.Разметка и рубка металла
4.Резание заготовок из металла и пластмассы слесарной ножовкой
3.Разметка и рубка металла
4.Резание заготовок из металла и пластмассы слесарной ножовкой
Что нужно делать с заготовкой после рубки или резания ножовкой?

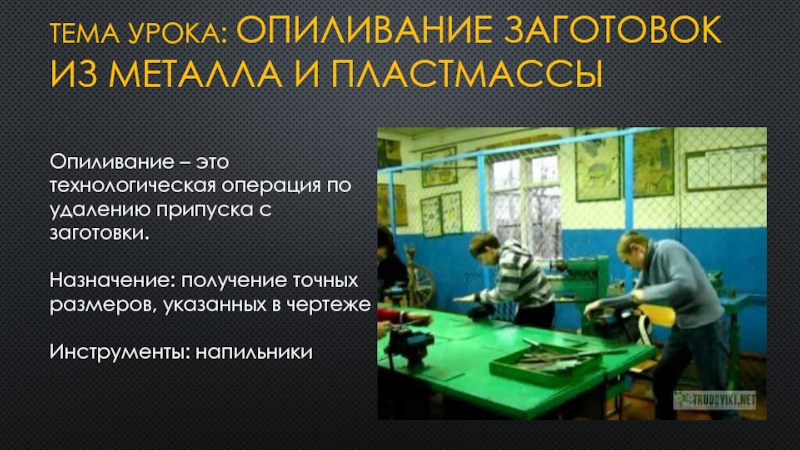

Слайд 3Тема урока: Опиливание заготовок из металла и пластмассы
Опиливание – это технологическая
операция по удалению припуска с заготовки.
Назначение: получение точных размеров, указанных в чертеже
Инструменты: напильники
Назначение: получение точных размеров, указанных в чертеже
Инструменты: напильники
Слайд 4Напильники
Напильники изготавливают из инструментальной стали. Их различают по форме поперечного
сечения, виду насечки, числу зубьев на 10 мм длины, длине рабочей части

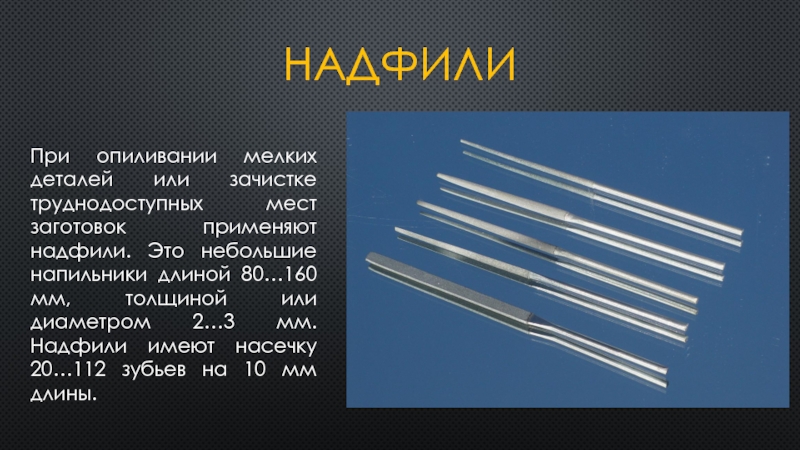

Слайд 5надфили
При опиливании мелких деталей или зачистке труднодоступных мест заготовок применяют надфили.
Это небольшие напильники длиной 80…160 мм, толщиной или диаметром 2…3 мм. Надфили имеют насечку 20…112 зубьев на 10 мм длины.

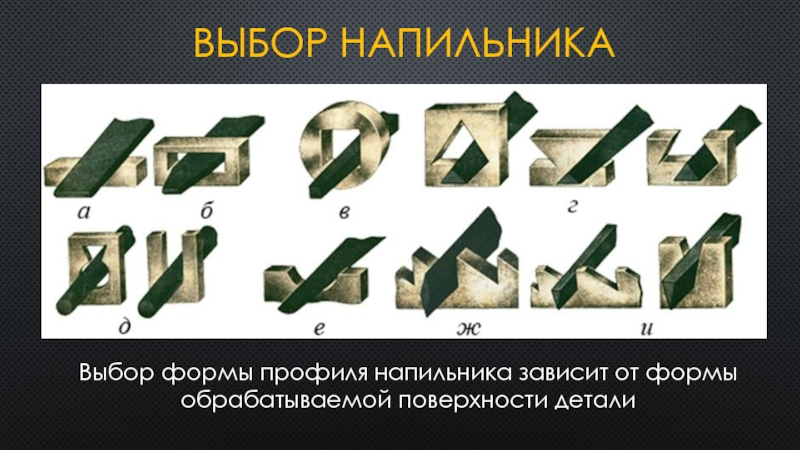

Слайд 8Выбор напильника
Выбор формы профиля напильника зависит от формы обрабатываемой поверхности детали

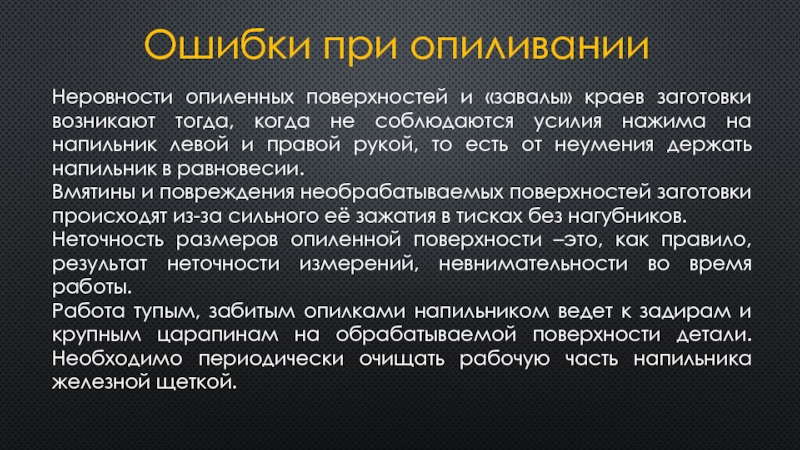

Слайд 17Ошибки при опиливании
Неровности опиленных поверхностей и «завалы» краев заготовки возникают тогда,
когда не соблюдаются усилия нажима на напильник левой и правой рукой, то есть от неумения держать напильник в равновесии.
Вмятины и повреждения необрабатываемых поверхностей заготовки происходят из-за сильного её зажатия в тисках без нагубников.
Неточность размеров опиленной поверхности –это, как правило, результат неточности измерений, невнимательности во время работы.
Работа тупым, забитым опилками напильником ведет к задирам и крупным царапинам на обрабатываемой поверхности детали. Необходимо периодически очищать рабочую часть напильника железной щеткой.
Вмятины и повреждения необрабатываемых поверхностей заготовки происходят из-за сильного её зажатия в тисках без нагубников.
Неточность размеров опиленной поверхности –это, как правило, результат неточности измерений, невнимательности во время работы.
Работа тупым, забитым опилками напильником ведет к задирам и крупным царапинам на обрабатываемой поверхности детали. Необходимо периодически очищать рабочую часть напильника железной щеткой.

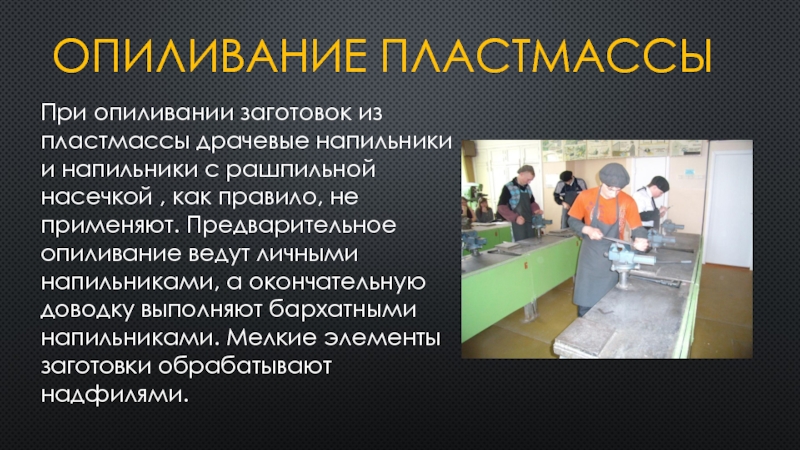

Слайд 20Опиливание пластмассы
При опиливании заготовок из пластмассы драчевые напильники и напильники с
рашпильной насечкой , как правило, не применяют. Предварительное опиливание ведут личными напильниками, а окончательную доводку выполняют бархатными напильниками. Мелкие элементы заготовки обрабатывают надфилями.

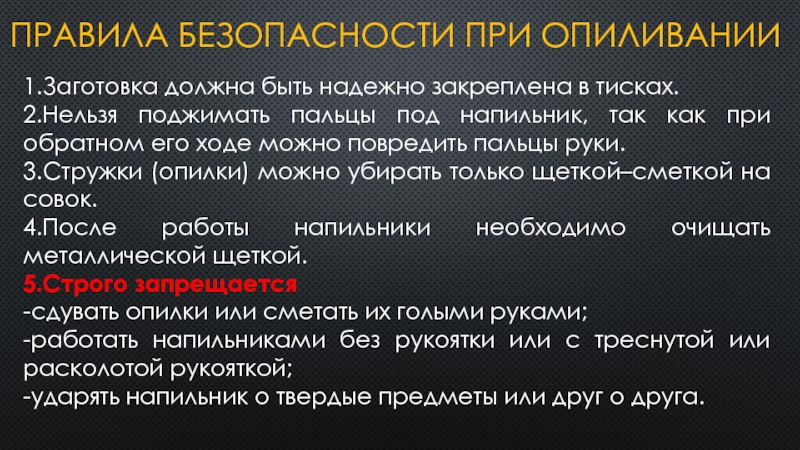

Слайд 21Правила безопасности при опиливании
1.Заготовка должна быть надежно закреплена в тисках.
2.Нельзя поджимать
пальцы под напильник, так как при обратном его ходе можно повредить пальцы руки.
3.Стружки (опилки) можно убирать только щеткой–сметкой на совок.
4.После работы напильники необходимо очищать металлической щеткой.
5.Строго запрещается
-сдувать опилки или сметать их голыми руками;
-работать напильниками без рукоятки или с треснутой или расколотой рукояткой;
-ударять напильник о твердые предметы или друг о друга.
3.Стружки (опилки) можно убирать только щеткой–сметкой на совок.
4.После работы напильники необходимо очищать металлической щеткой.
5.Строго запрещается
-сдувать опилки или сметать их голыми руками;
-работать напильниками без рукоятки или с треснутой или расколотой рукояткой;
-ударять напильник о твердые предметы или друг о друга.
Слайд 22Проверь себя
1.Какие бывают напильники в зависимости от формы поперечного сечения?
2.Что общего
между напильником и ножовкой?
3.Какие способы опиливания поверхностей ты запомнил?
4.В чем особенности рашпиля?
5.Что такое надфиль? Когда он применяется?
6.Какие работы выполняют бархатным напильником?
3.Какие способы опиливания поверхностей ты запомнил?
4.В чем особенности рашпиля?
5.Что такое надфиль? Когда он применяется?
6.Какие работы выполняют бархатным напильником?
Ответь на вопросы и получи ОТЛИЧНО
