Презентация, доклад по технологии на тему Нарезание резьбы на металлических деталях (7 класс)
Содержание
- 1. Презентация по технологии на тему Нарезание резьбы на металлических деталях (7 класс)
- 2. Резьба нарезается На станках-автоматах, токарно-винторезных и вручную
- 3. Болт-Цилиндрический стержень С головкой (под ключ) и резьбой.
- 4. Винт-Это также цилиндрический стержень с головкой и резьбой для ввинчивания в одну из соединяемых деталей.
- 5. Шпилька-Цилиндрический стержень с резьбой на двух концах.
- 6. Пример на техническом рисунке
- 7. Пример применения шпильки в мото и авто технике.Шпильки на цилиндре мотоцикла.Шпильки на полуоси автомобиля .
- 8. Резьба-Это чередующиеся выступы и впадины(витки) на цилиндрической или конической детали, выполненные по винтовой линии.
- 9. Обычно угол профиля резьбы 60^Резьбы отличаются по

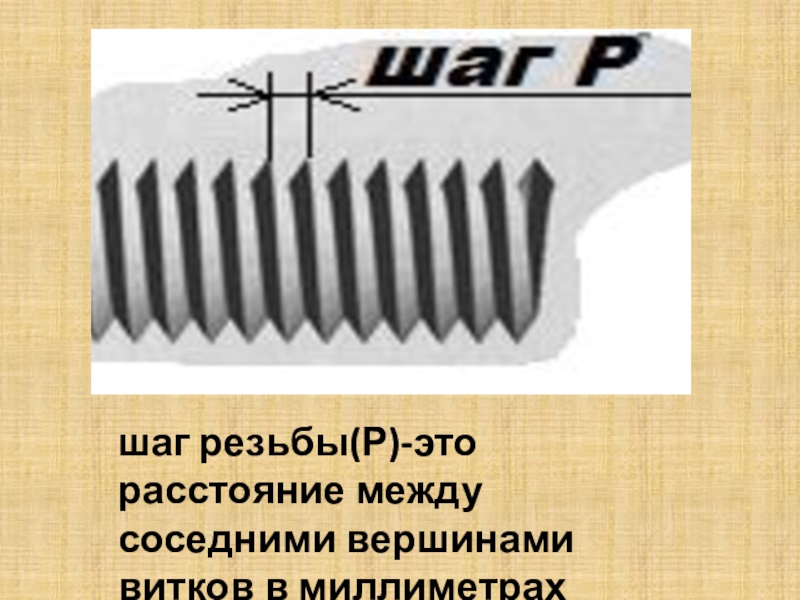

- 10. шаг резьбы(Р)-это расстояние между соседними вершинами витков в миллиметрах
- 11. Резьба бывает наружной и внутреннейБолты, винты, шпильки гайки
- 12. Резьбы бывают правыми, которые завинчивают по ходу

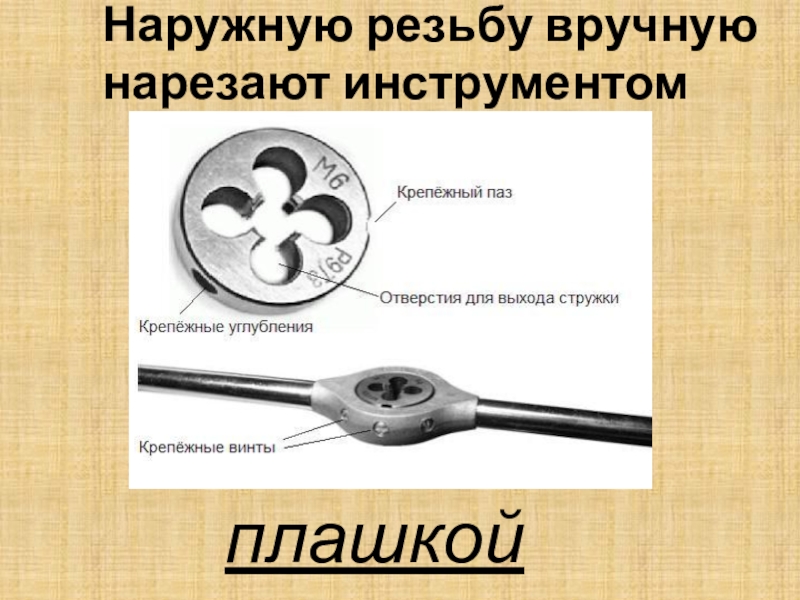

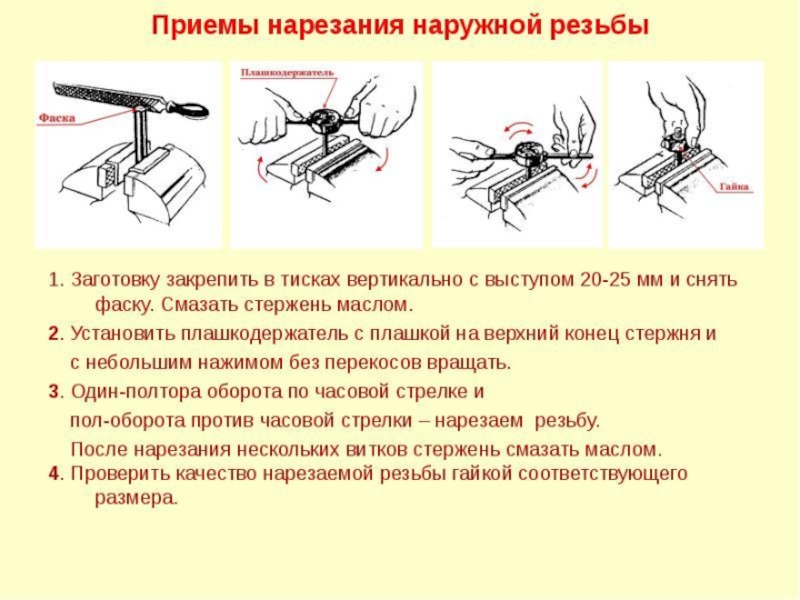

- 13. Наружную резьбу вручную нарезают инструментом плашкой
- 14. Внутреннюю резьбу вручную нарезают метчиком

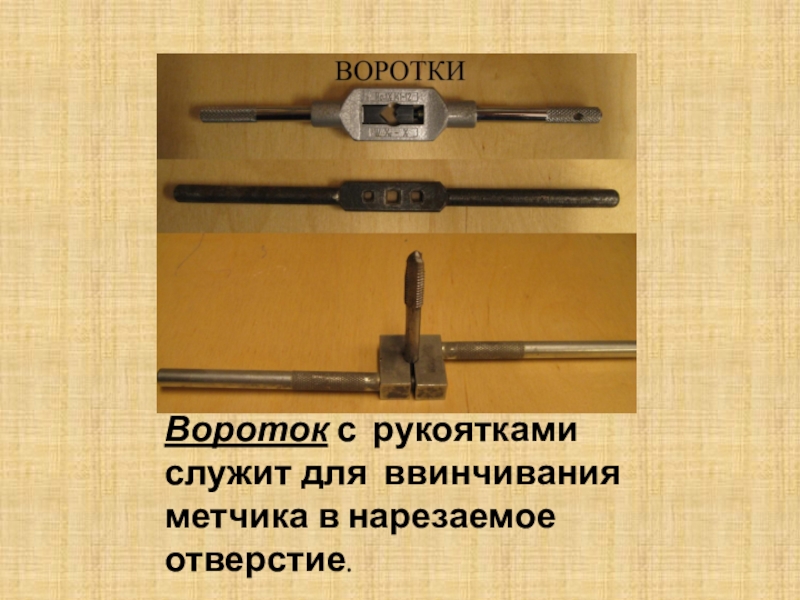

- 15. Вороток с рукоятками служит для ввинчивания метчика в нарезаемое отверстие.
- 16. На хвостовик метчика нанесена маркировка: диаметр резьбы, шаг, направление и профиль резьбы.
- 17. Слайд 17

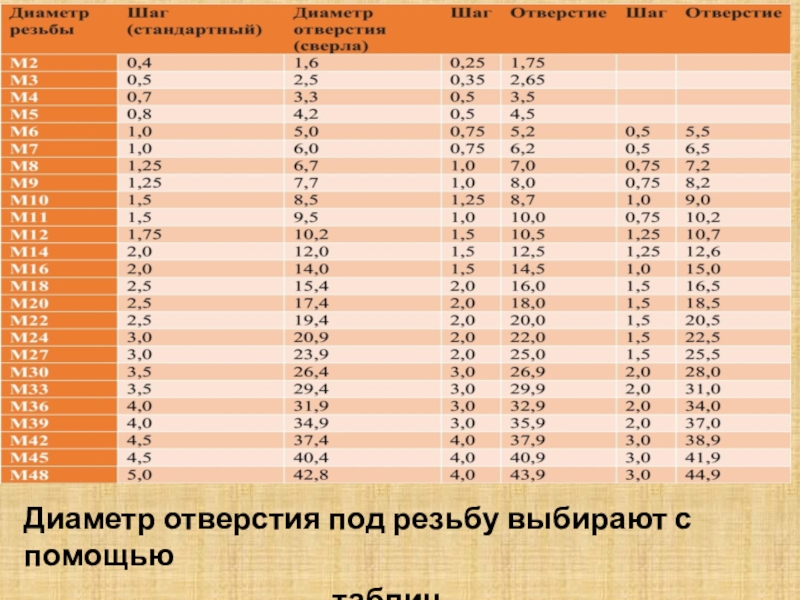

- 18. Диаметр отверстия под резьбу выбирают с помощью
- 19. Правила безопасной работыПри нарезании резьбы плашкой и
- 20. Спасибо за внимание .
Резьба нарезается На станках-автоматах, токарно-винторезных и вручную

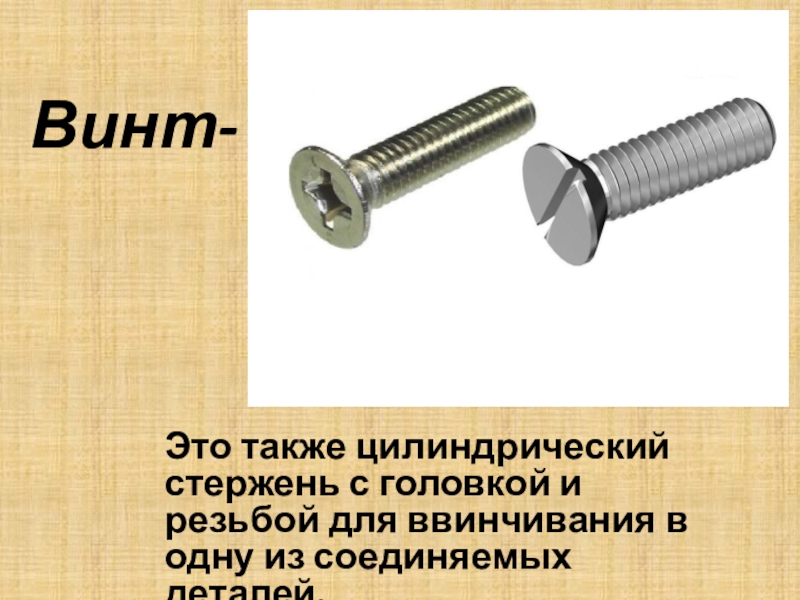

Слайд 4Винт-
Это также цилиндрический стержень с головкой и резьбой для ввинчивания в
одну из соединяемых деталей.

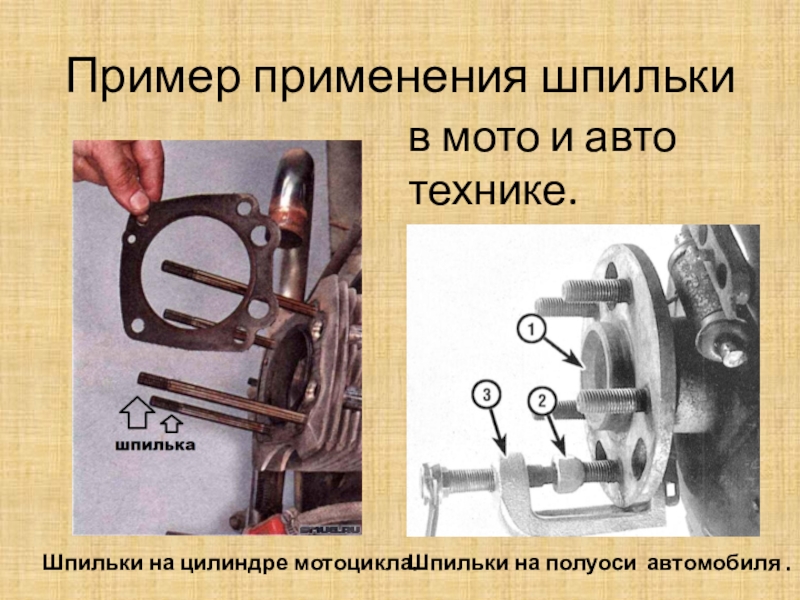

Слайд 7Пример применения шпильки
в мото и авто технике.
Шпильки на цилиндре мотоцикла.
Шпильки
на полуоси автомобиля .

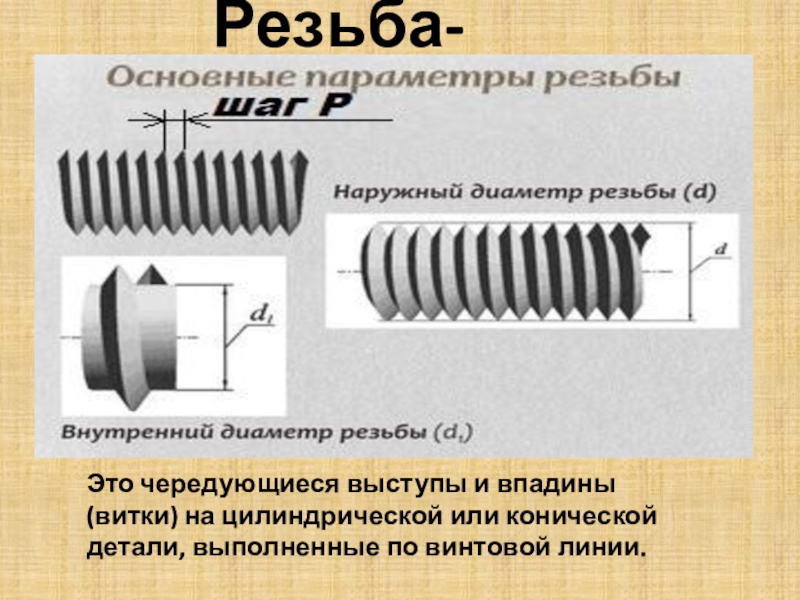

Слайд 8Резьба-
Это чередующиеся выступы и впадины(витки) на цилиндрической или конической детали, выполненные
по винтовой линии.
Слайд 9Обычно угол профиля резьбы 60^
Резьбы отличаются по профилю
треугольная, прямоугольная, трапецеидальная и т. д.

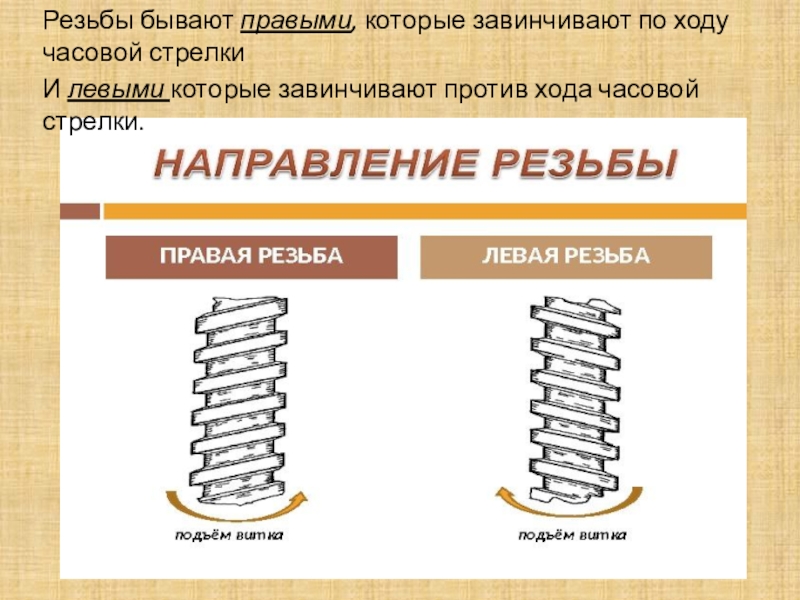

Слайд 12Резьбы бывают правыми, которые завинчивают по ходу часовой стрелки
И левыми
которые завинчивают против хода часовой стрелки.

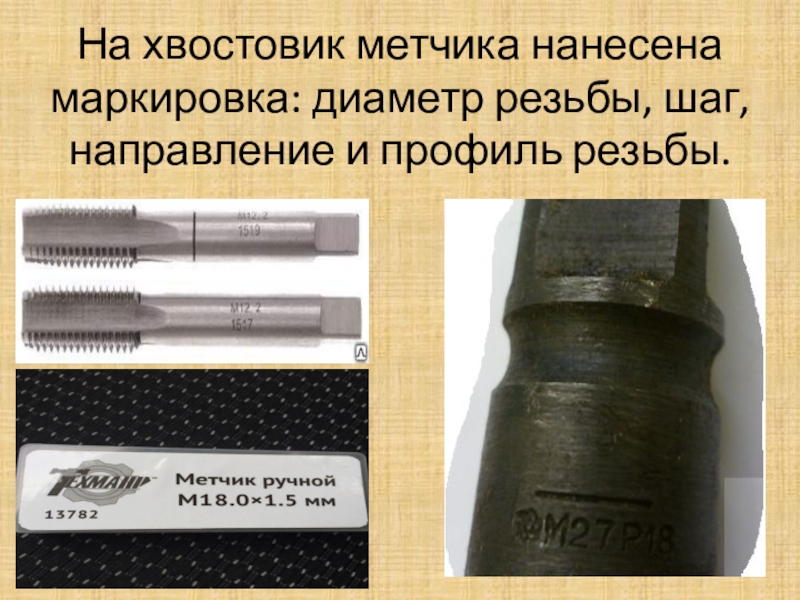

Слайд 16На хвостовик метчика нанесена маркировка: диаметр резьбы, шаг, направление и профиль резьбы.
Слайд 19Правила безопасной работы
При нарезании резьбы плашкой и метчиком необходимо остерегаться травм
при срыве плашки со стержня и при поломке метчика.
Нарезать резьбу нежно с небольшими усилиями.
Не класть на верстак лишние предметы.
Не трогать резьбу пальцами.
Работать в перчатках или в рукавицах.
Нарезать резьбу нежно с небольшими усилиями.
Не класть на верстак лишние предметы.
Не трогать резьбу пальцами.
Работать в перчатках или в рукавицах.
