Тема урока:
Построение чертежа
фартука в М 1:4

Цель урока:
Выполнить расчеты и построить чертеж фартука

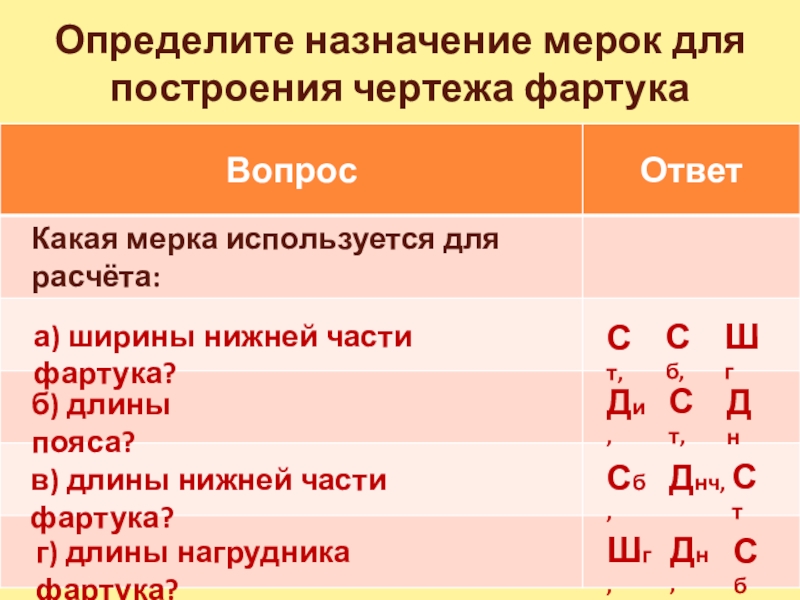

Сб

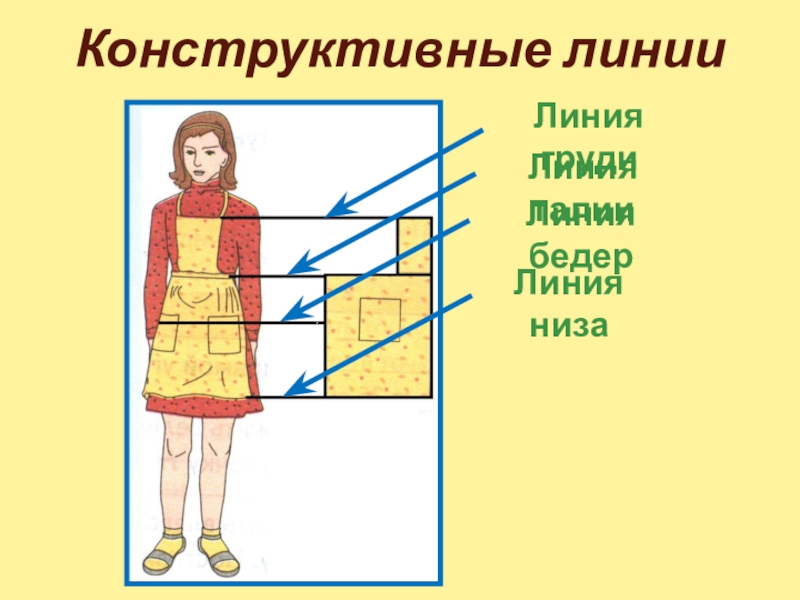

а) ширины нижней части фартука?

б) длины пояса?

в) длины нижней части фартука?

г) длины нагрудника фартука?

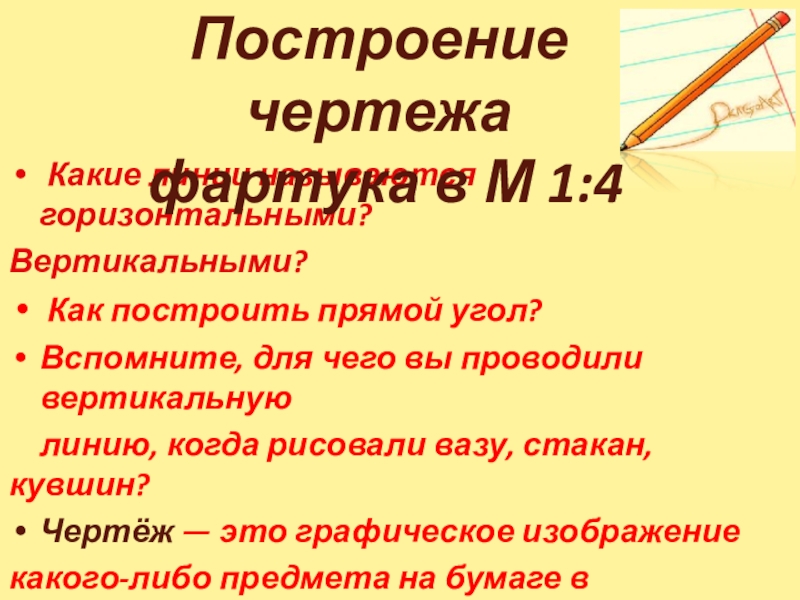

вы проводили вертикальную
линию, когда рисовали вазу, стакан, кувшин?
Чертёж — это графическое изображение
какого-либо предмета на бумаге в натуральную
величину, в уменьшенном или увеличенном виде.

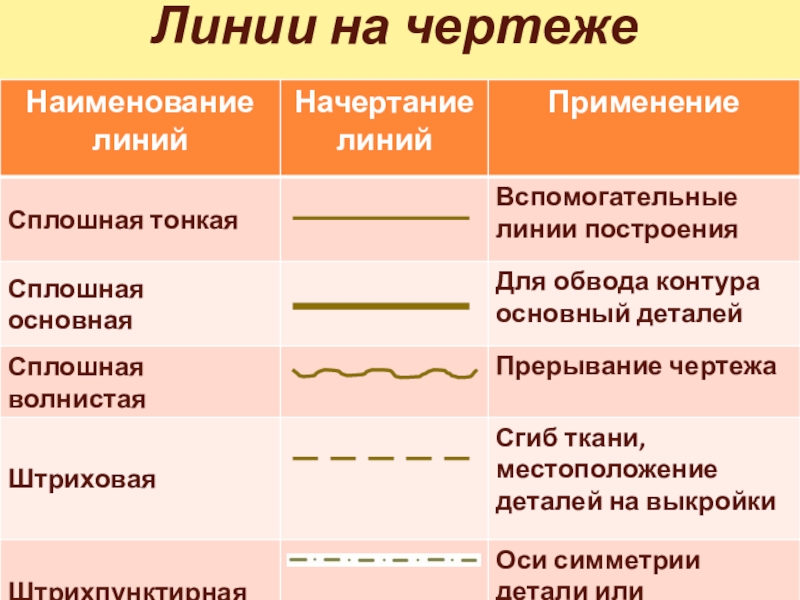

Построение чертежа фартука в М 1:4

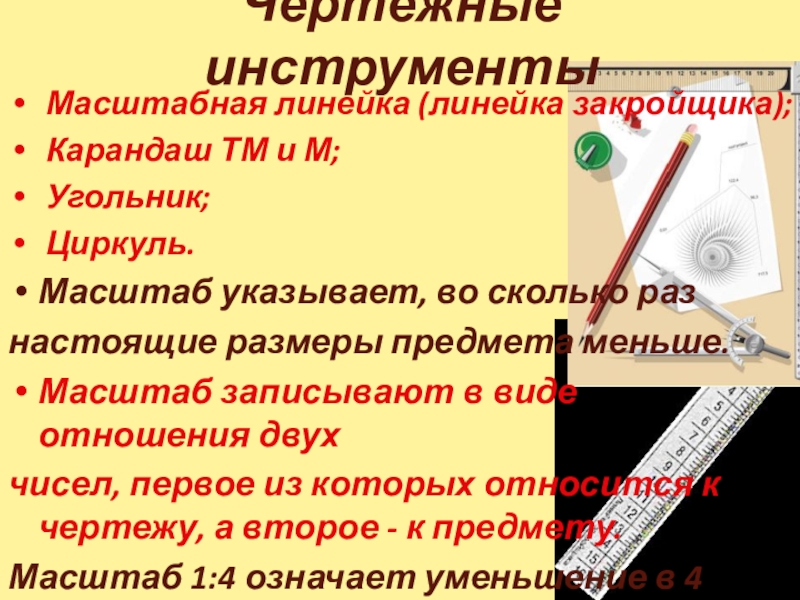

Циркуль.
Масштаб указывает, во сколько раз
настоящие размеры предмета меньше.
Масштаб записывают в виде отношения двух
чисел, первое из которых относится к чертежу, а второе - к предмету.
Масштаб 1:4 означает уменьшение в 4 раза.

см;

Днч = 35 см;
Дн = 17 см.

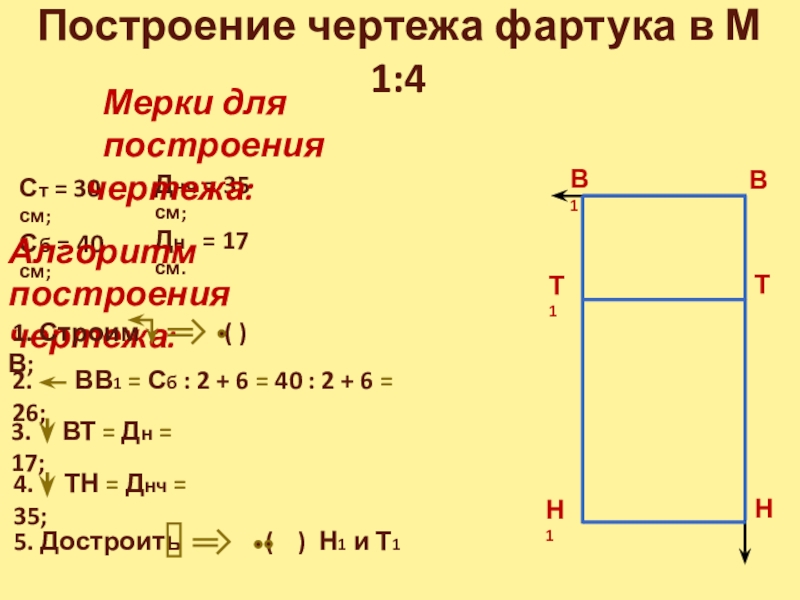

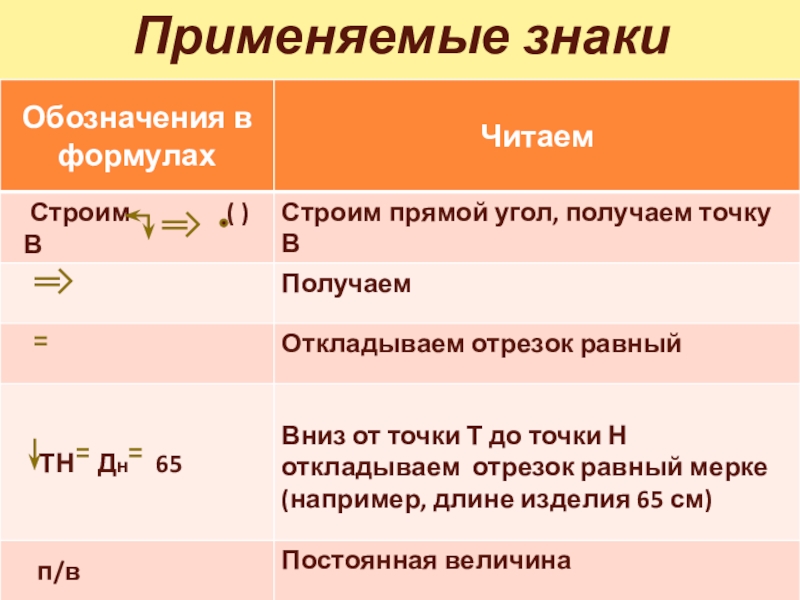

Алгоритм
построения чертежа:

1. Строим ( ) В;

Мерки для
построения чертежа:

2. ВВ1 = Сб : 2 + 6 = 40 : 2 + 6 = 26;

В

В1

3. ВТ = Дн = 17;

Т

4. ТН = Днч = 35;

Н

5. Достроить ( ) Н1 и Т1

Н1

Т1

40 см;

Днч = 35 см;
Дн = 17 см.

Алгоритм
построения чертежа:

Мерки для
построения чертежа:

В

В1

Т

Н

Н1

Т1

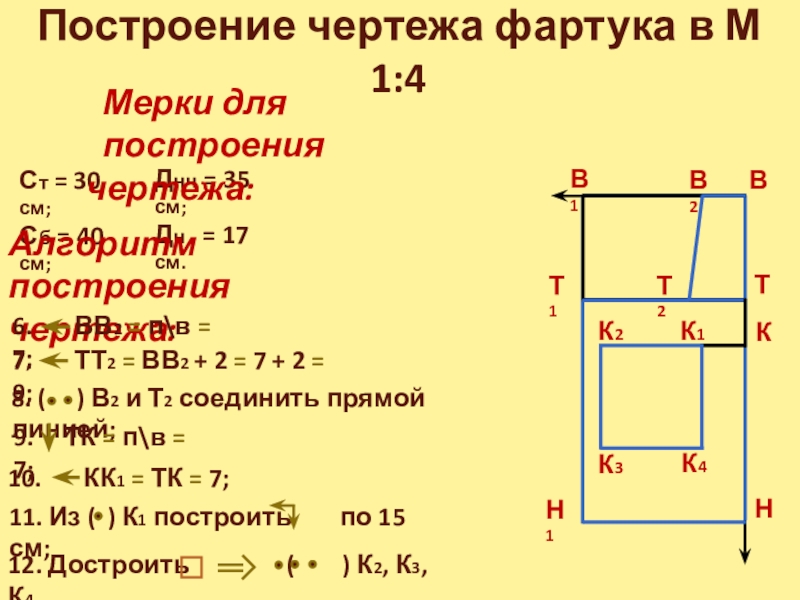

6. ВВ2 = п\в = 7;

В2

7. ТТ2 = ВВ2 + 2 = 7 + 2 = 9;

Т2

8. ( ) В2 и Т2 соединить прямой линией;

9. ТК = п\в = 7;

К

10. КК1 = ТК = 7;

К1

11. Из ( ) К1 построить по 15 см;

12. Достроить ( ) К2, К3, К4.

К2

К3

К4

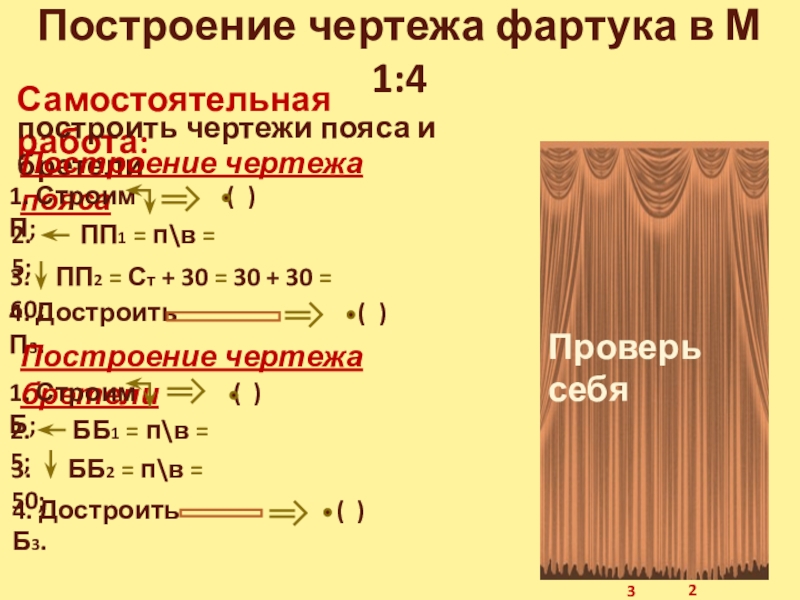

чертежа пояса

1. Строим ( ) П;

2. ПП1 = п\в = 5;

3. ПП2 = Ст + 30 = 30 + 30 = 60;

4. Достроить ( ) П3.

Построение чертежа бретели

Б3

Проверь себя

1. Строим ( ) Б;

2. ББ1 = п\в = 5;

3. ББ2 = п\в = 50;

4. Достроить ( ) Б3.

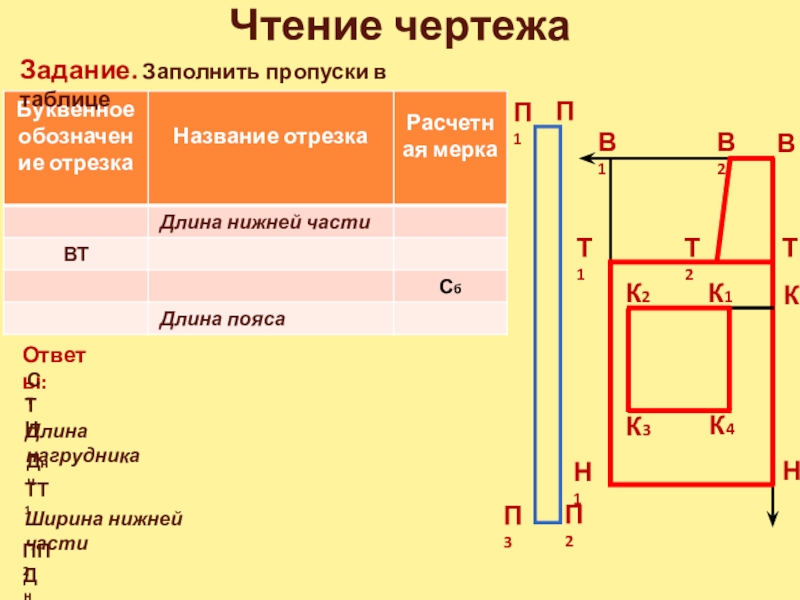

Подписать детали
фартука.

В

В1

Н1

Т1

В2

Т

Н

Т2

К

К1

К2

К3

К4

П

П2

П1

П3

Б1

Б2

Б

Б3

нагрудник

нижняя часть
фартука

карман

пояс

бретель
