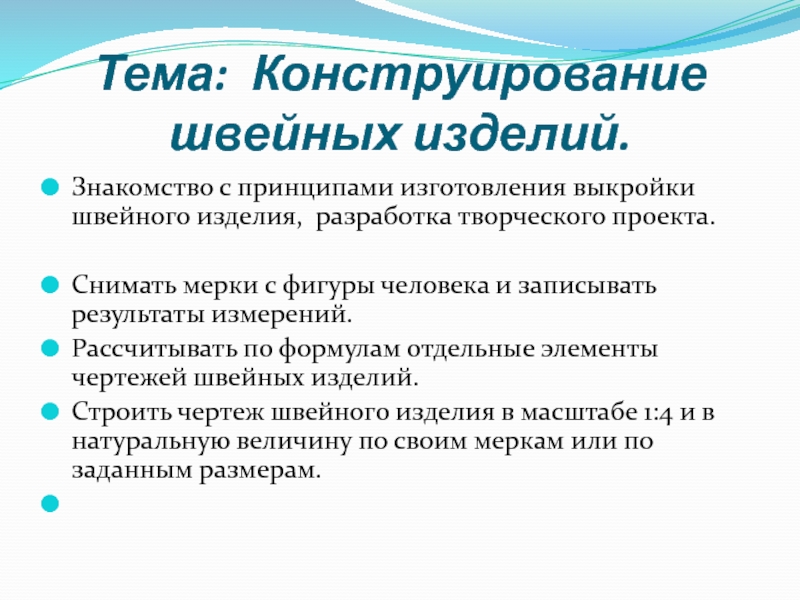

Цель: знакомство с принципами изготовления выкройки швейного изделия, разработка творческого проекта.
Задачи:

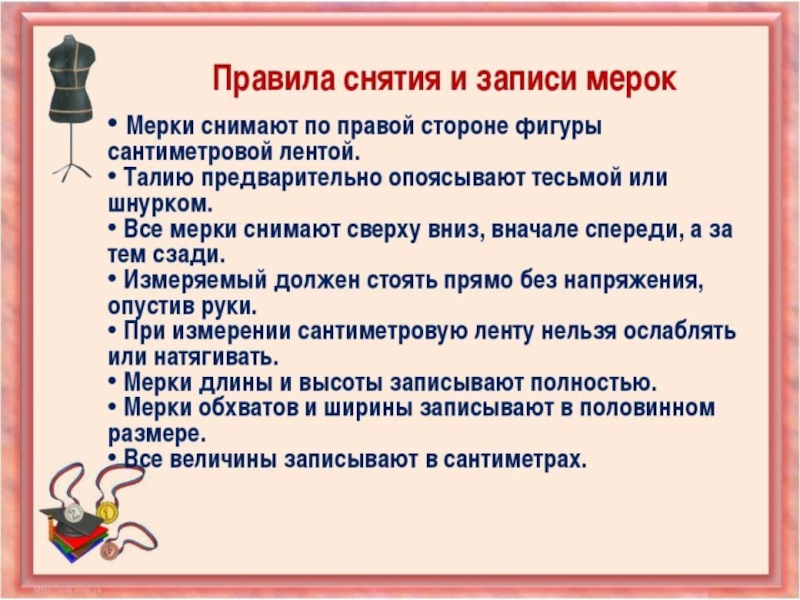

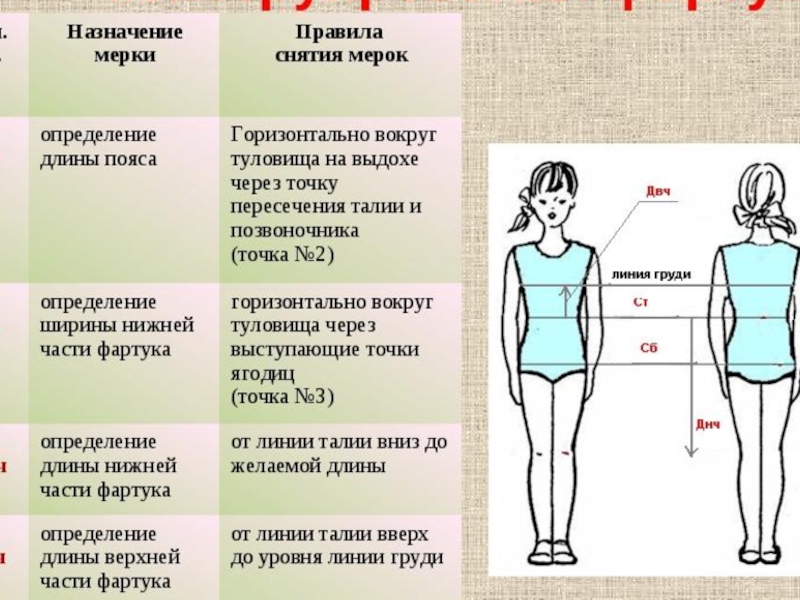

Обучающая: организация учебной деятельности учащихся по освоению ими конструированию швейных изделий, по выработке умения снимать мерки, необходимые для построения чертежа фартука;
Развивающая: способствовать отработке умения осуществлять мыслительную операцию анализа на материале урока, развивать умения строить чертеж швейного изделия в масштабе 1:4 и в натуральную величину по своим меркам или по заданным размерам;
Воспитательная: создать условия для формирования у детей трудолюбия, аккуратности, самостоятельности.
1. Построить прямой угол в точке В.
2. Из точки В вправо отложить отрезок ВВ1, который рассчитывается по формуле:
ВВ1 = ( Соб : 2) + 6 = 40:2+6=26
В1
3. Из точки В вниз отложить отрезок, который рассчитывается по формуле:
ВН = Днч + Дн = 35+15=50
Н
4. Достроить прямоугольник ВВ1НН1
5. Из точки В вниз отложить отрезок, равный мерке длина нагрудника ВТ = Дн = 15 см
Т
6. Из точки Т вправо провести горизонтальную
линию до пересечения с В1Н1 ( Т1)
Построение чертежа
Построение сетки чертежа
Т2
8. Точки В2 и Т2 соединить
Построение нагрудника

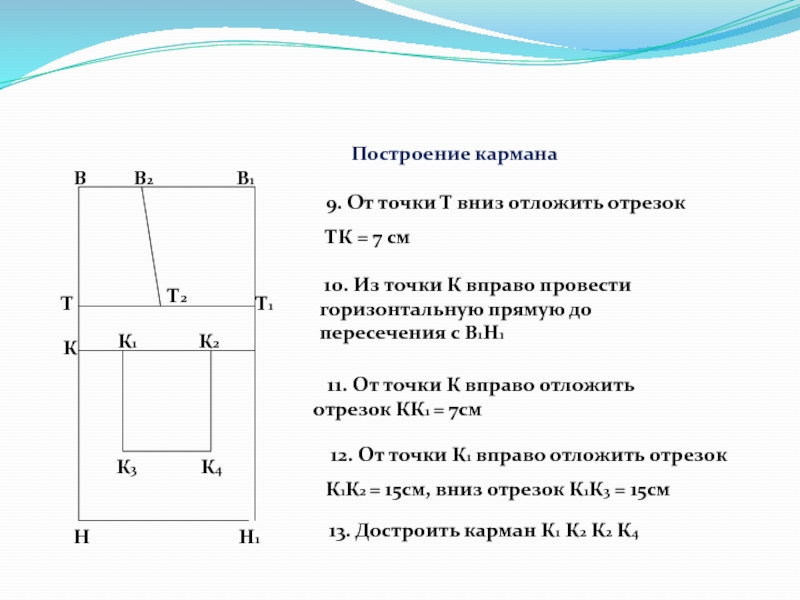

К
10. Из точки К вправо провести горизонтальную прямую до пересечения с В1Н1
11. От точки К вправо отложить отрезок КК1 = 7см
К1
12. От точки К1 вправо отложить отрезок
К1К2 = 15см, вниз отрезок К1К3 = 15см
К2
13. Достроить карман К1 К2 К2 К4
Построение кармана

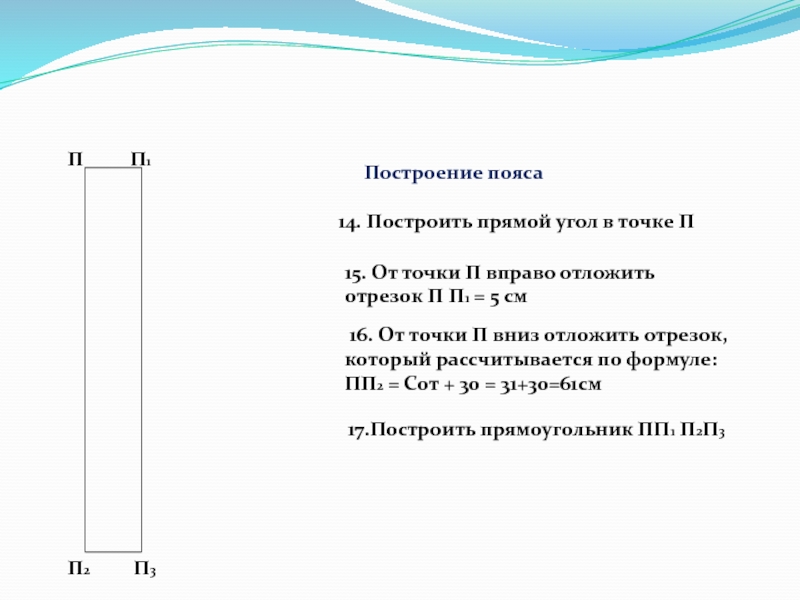

П1
16. От точки П вниз отложить отрезок, который рассчитывается по формуле: ПП2 = Сот + 30 = 31+30=61см
П2
17.Построить прямоугольник ПП1 П2П3
Построение пояса
Б1
20. От точки Б вниз отложить 50 см (ББ2)
Б2
21. Построить прямоугольник Б Б1 Б2 Б3
Построение бретели

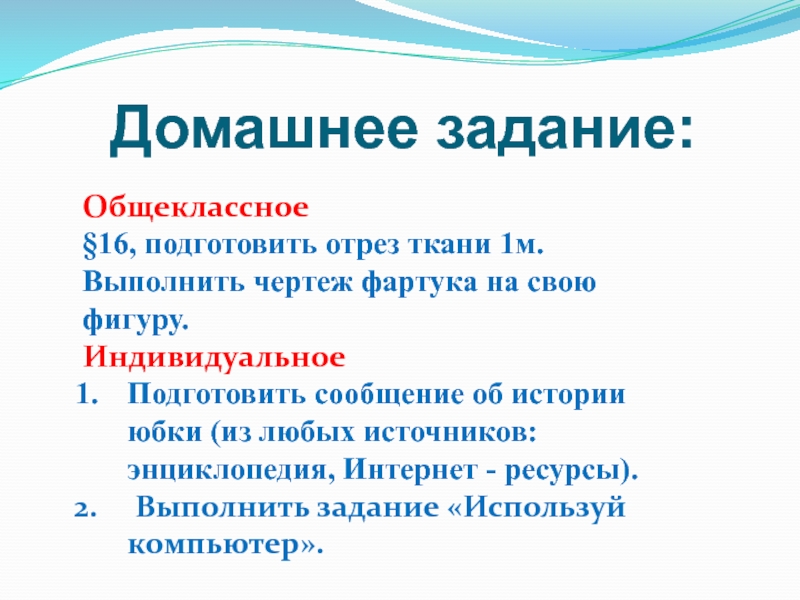

Домашнее задание:
