Презентация, доклад по технологии на тему Конструирование фартука с кулиской ( 5 класс)
Содержание
- 1. Презентация по технологии на тему Конструирование фартука с кулиской ( 5 класс)
- 2. 1.
- 3. Модельер – закройщик

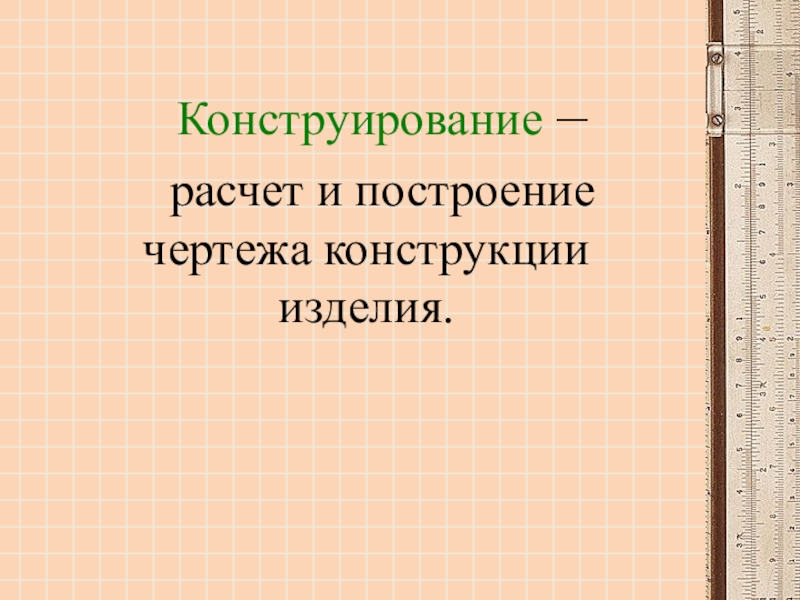

- 4. Конструирование –расчет и построение чертежа конструкции изделия.
- 5. Этапы конструирования швейных изделий1.Снятие мерок для построения чертежа2.Расчет конструкции3.Построение чертежа

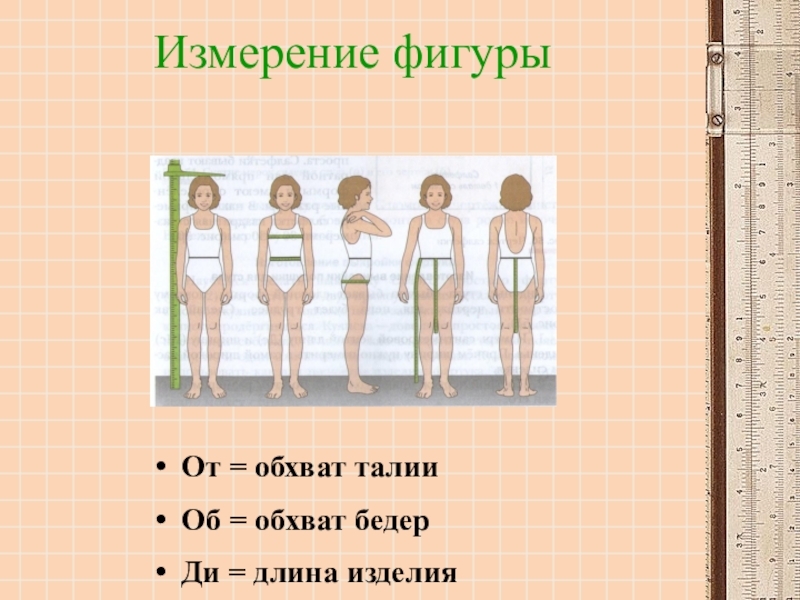

- 6. Измерение фигурыOт = обхват талииOб = обхват бедерДи = длина изделия

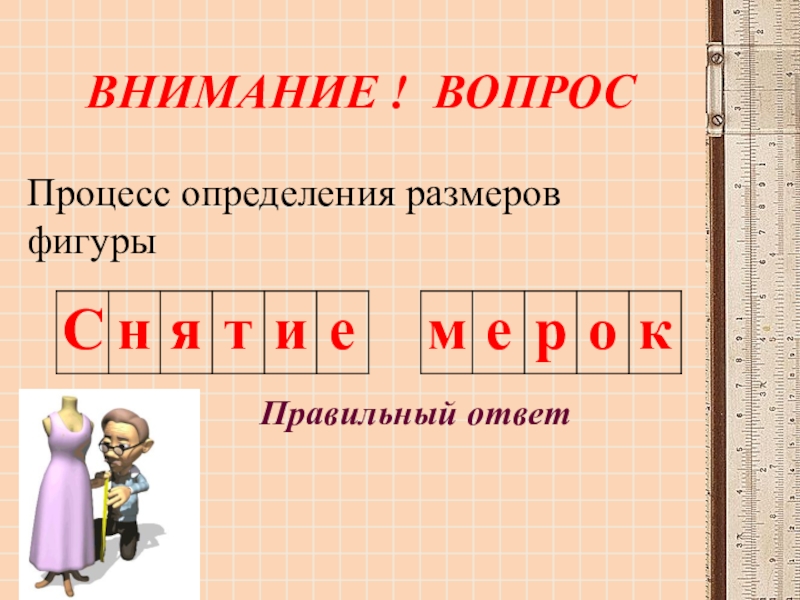

- 7. ВНИМАНИЕ ! ВОПРОСПроцесс определения размеров фигурыПравильный ответ
- 8. ВНИМАНИЕ ! ВОПРОСПравильный ответМерка От необходима для расчета
- 9. ВНИМАНИЕ ! ВОПРОСПравильный ответМерка, для расчета ширины фартука

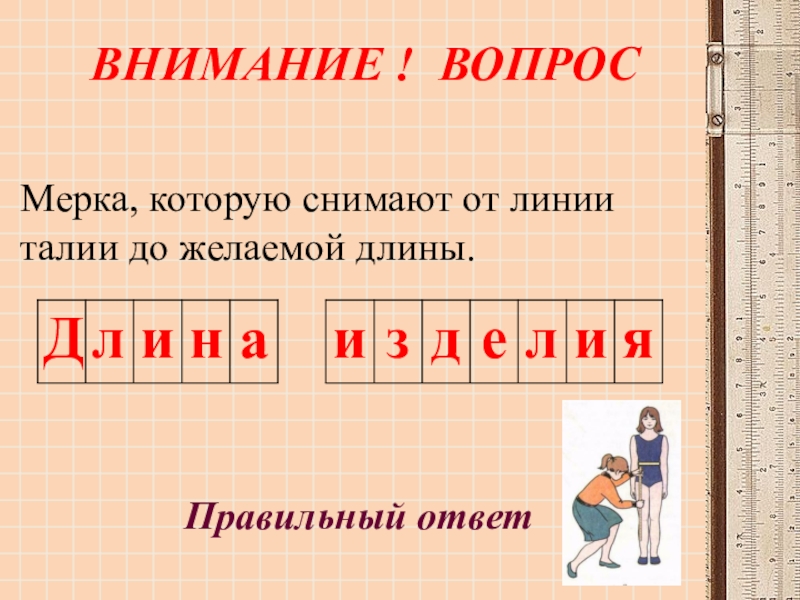

- 10. ВНИМАНИЕ ! ВОПРОСМерка, которую снимают от линии талии до желаемой длины.Правильный ответ

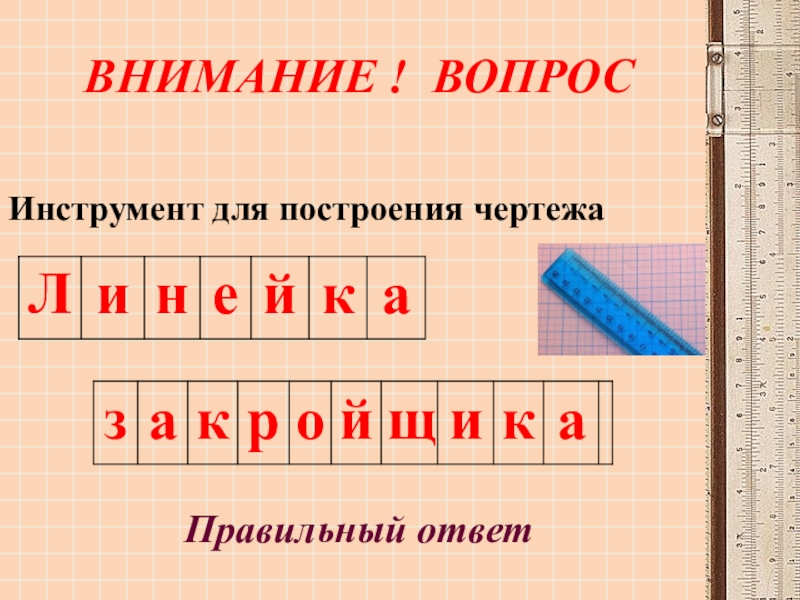

- 11. ВНИМАНИЕ ! ВОПРОСПравильный ответИнструмент для построения чертежа
- 12. Слайд 12
- 13. Слайд 13

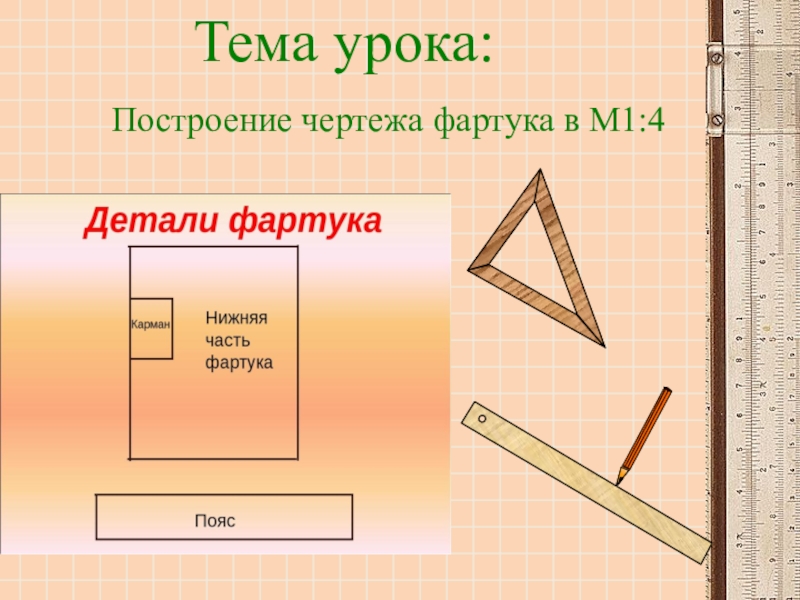

- 14. Тема урока: Построение чертежа фартука в М1:4
- 15. Масштабная линейка (линейка закройщика);Карандаш ТМ и М;Угольник;Циркуль.

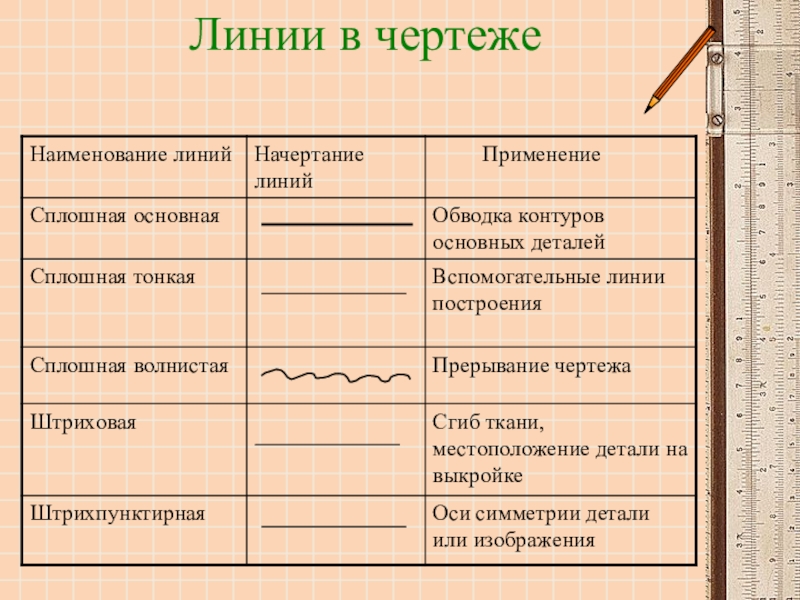

- 16. Линии в чертеже

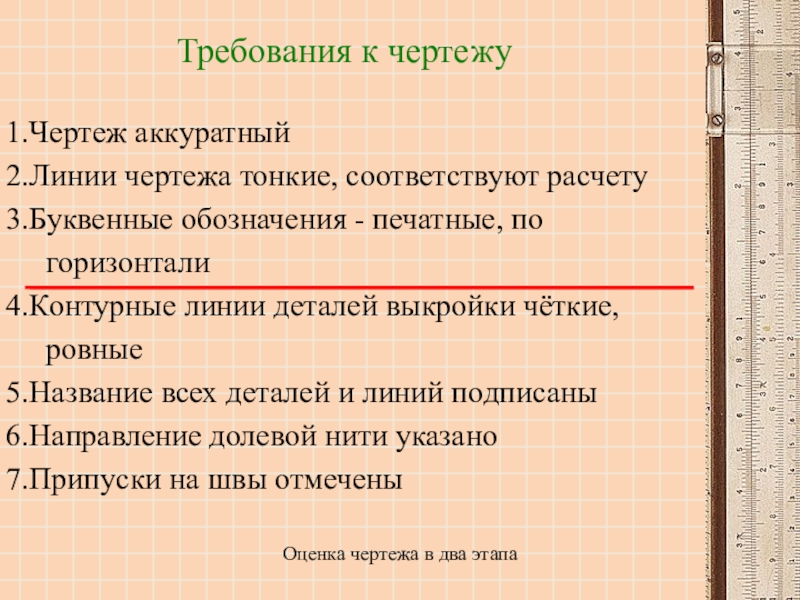

- 17. Требования к чертежу Оценка чертежа в два этапа
- 18. В точке Т построить прямой угол.От точки
- 19. Т Н Т Н 1 1
- 20. Слайд 20
- 21. Контроль качества построения чертежа( до обведения контурных
- 22. Слайд 22
- 23. Самоконтроль Требования к готовому чертежуУглы и
- 24. Домашнее задание:Построить чертеж фартука в М 1:1Нарисовать
- 25. было интересно…было трудно… теперь я могу… я научилась… меня удивило…мне захотелось… Рефлексия
- 26. Спасибо за внимание!

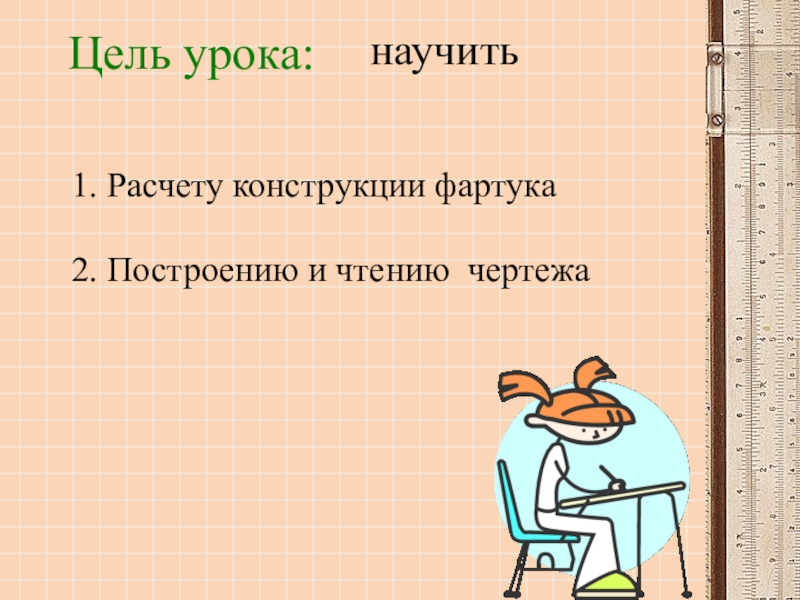

1. Расчету конструкции фартука 2. Построению и чтению чертежа Цель урока: научить
Слайд 3 Модельер – закройщик
- это специалист, который
знает весь процесс
изготовления, способы конструирования и
моделирования одежды.
изготовления, способы конструирования и
моделирования одежды.
Слайд 5Этапы конструирования швейных изделий
1.Снятие мерок для построения чертежа
2.Расчет конструкции
3.Построение чертежа
Слайд 15Масштабная линейка (линейка закройщика);
Карандаш ТМ и М;
Угольник;
Циркуль.
- это число обозначающее во сколько
раз предмет уменьшен или увеличен относительно оригинала.
раз предмет уменьшен или увеличен относительно оригинала.
Чертежные инструменты.
Масштаб
Слайд 18В точке Т построить прямой угол.
От точки Т вниз отложить величину
мерки Ди, точка Н.
Т
Н
Построение чертежа фартука

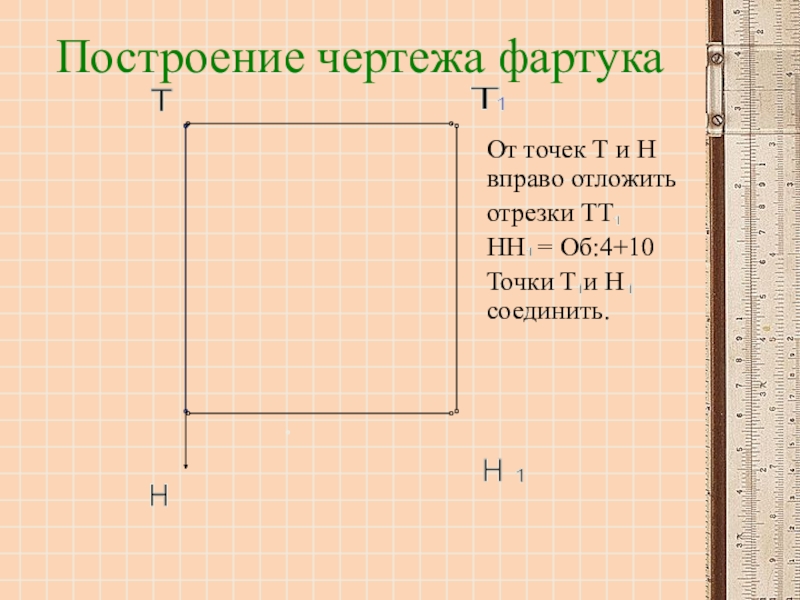

Слайд 19Т
Н
Т
Н
1
1
Построение чертежа фартука
От точек Т
и Н вправо отложить
отрезки ТТ
НН = Об:4+10
Точки Т и Н соединить.
отрезки ТТ
НН = Об:4+10
Точки Т и Н соединить.
1
1
1
1

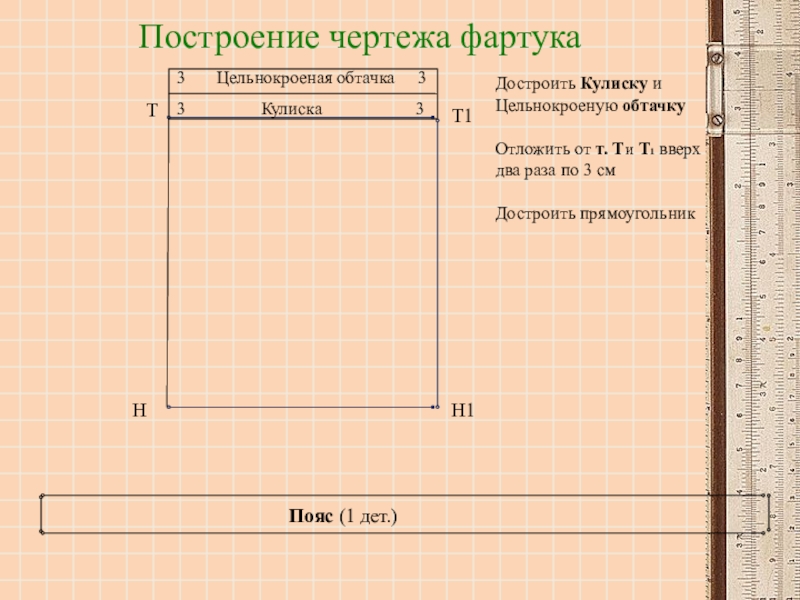

Слайд 20
Построение чертежа фартука
Пояс (1 дет.)
Т
Т1
Н
Н1
3 Кулиска 3
3 Цельнокроеная обтачка 3
Достроить Кулиску и Цельнокроеную обтачку
Отложить от т. Т и Т1 вверх два раза по 3 см
Достроить прямоугольник

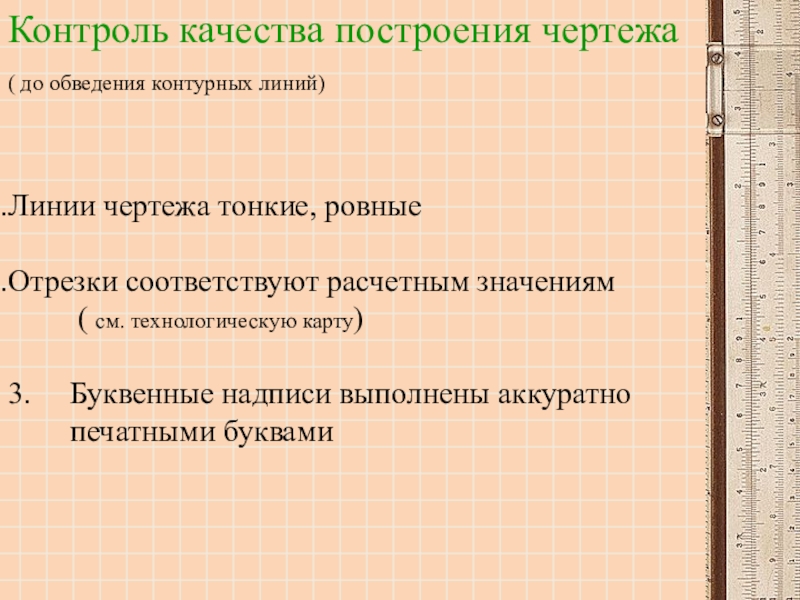

Слайд 21Контроль качества построения чертежа
( до обведения контурных линий)
Линии чертежа тонкие, ровные
Отрезки соответствуют расчетным значениям
( см. технологическую карту)
3. Буквенные надписи выполнены аккуратно
печатными буквами

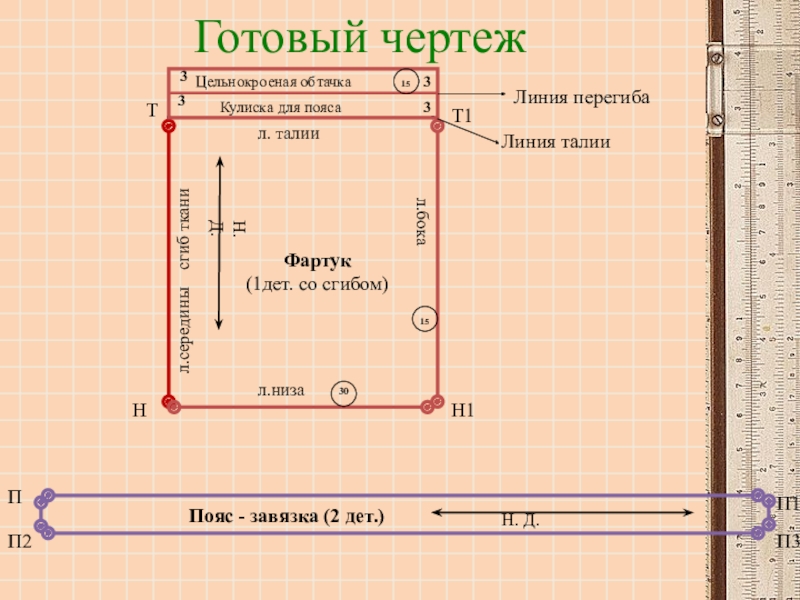

Слайд 22
Готовый чертеж
Пояс - завязка (2 дет.)
л.низа
л.бока
л.середины сгиб ткани
Т
Т1
Н
Н1
Кулиска для пояса
Цельнокроеная обтачка
Линия перегиба
Линия талии
л. талии
Фартук
(1дет. со сгибом)
П
П1
П2
П3
Н. Д.
Н. Д.
3
3
3
3
15
15
30

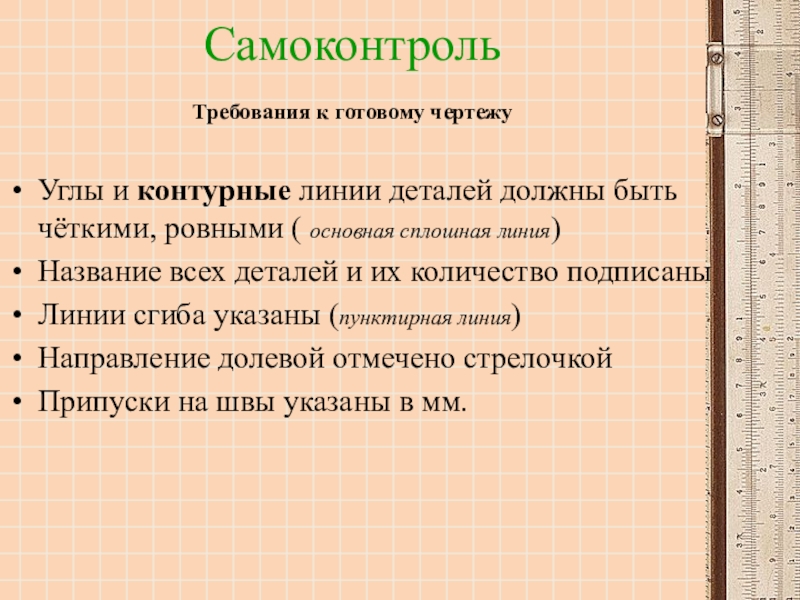

Слайд 23Самоконтроль
Требования к готовому чертежу
Углы и контурные линии деталей должны быть чёткими,
ровными ( основная сплошная линия)
Название всех деталей и их количество подписаны
Линии сгиба указаны (пунктирная линия)
Направление долевой отмечено стрелочкой
Припуски на швы указаны в мм.
Название всех деталей и их количество подписаны
Линии сгиба указаны (пунктирная линия)
Направление долевой отмечено стрелочкой
Припуски на швы указаны в мм.

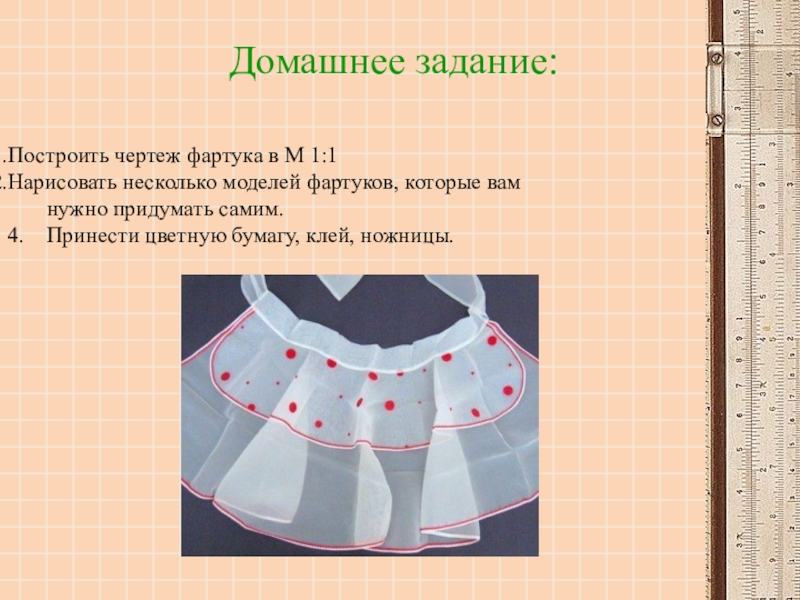

Слайд 24Домашнее задание:
Построить чертеж фартука в М 1:1
Нарисовать несколько моделей фартуков, которые
вам
нужно придумать самим.
4. Принести цветную бумагу, клей, ножницы.
нужно придумать самим.
4. Принести цветную бумагу, клей, ножницы.
Слайд 25было интересно…
было трудно…
теперь я могу…
я научилась…
меня удивило…
мне захотелось…
Рефлексия
