Презентация, доклад по технологии на тему: Изготовление ящика для доски
Содержание
- 1. Презентация по технологии на тему: Изготовление ящика для доски
- 2. Оснащение занятия :Образцы готового изделияИзмерительная линейка, угольники,
- 3. Цель:Ознакомить учащихся с понятием роли графической документации
- 4. Ящик для школьной доски

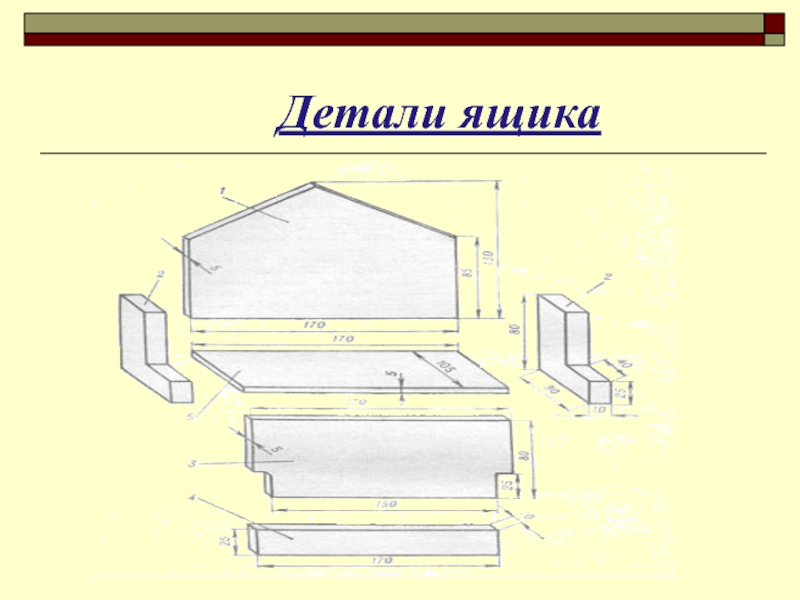

- 5. Детали ящика
- 6. Последовательность работы :Изготовление передней стенки1 Отпилить от
- 7. Последовательность работы :2 Установить и закрепить заготовку
- 8. Последовательность работыИзготовление дна :1 Отпилить от листа
- 9. Последовательность работы :2 Отпилить от листа фанеры заготовку шириной 80 мм3 Выпилить по разметке два уступа
- 10. Последовательность работы :Изготовление задней стенки :1 Отпилить
- 11. Итоги урока :Правильность сделанной разметкиЧеткость нанесенных рисок или линийРасход материалаОрганизация рабочего местаСоблюдение правил безопасности труда
Оснащение занятия :Образцы готового изделияИзмерительная линейка, угольники, шила, карандаши, таблицы с техническими рисунками ящикаТаблицы «Техника безопасности»Комплекты заготовок

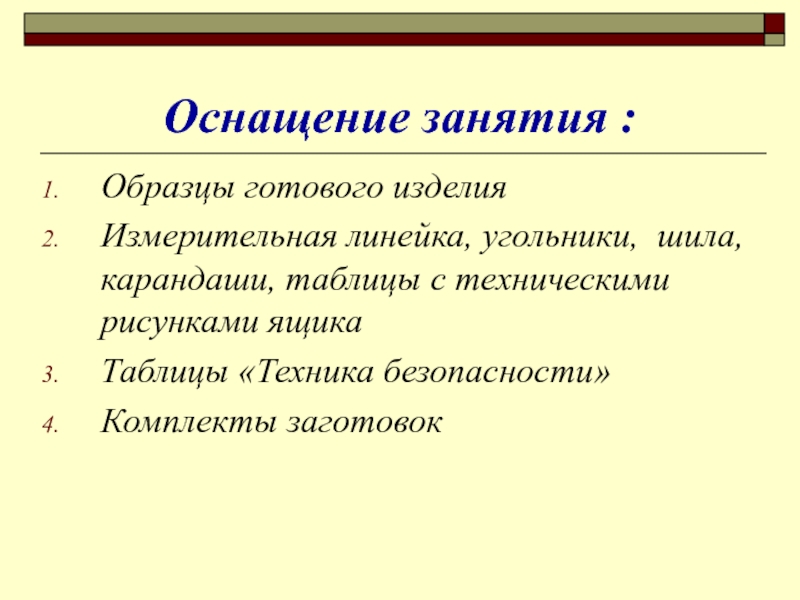

Слайд 2Оснащение занятия :
Образцы готового изделия
Измерительная линейка, угольники, шила, карандаши, таблицы с
техническими рисунками ящика
Таблицы «Техника безопасности»
Комплекты заготовок
Таблицы «Техника безопасности»
Комплекты заготовок

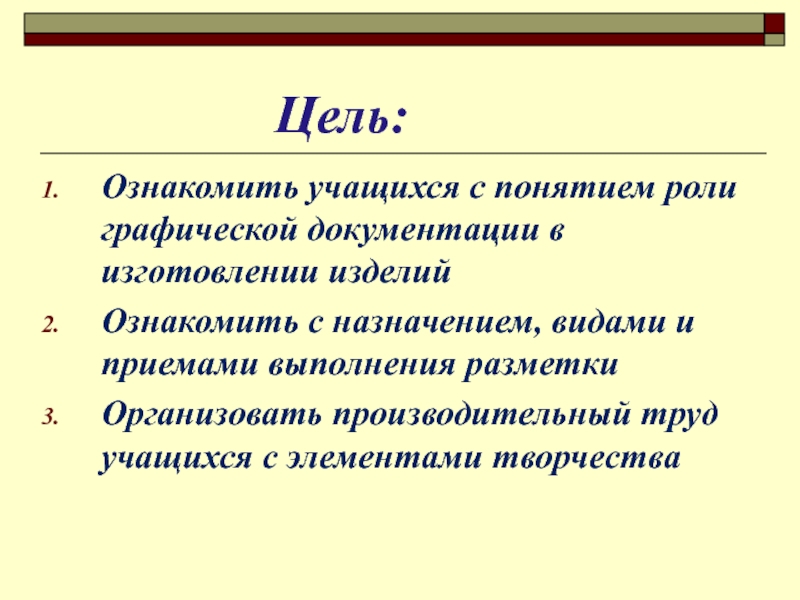

Слайд 3Цель:
Ознакомить учащихся с понятием роли графической документации в изготовлении изделий
Ознакомить с
назначением, видами и приемами выполнения разметки
Организовать производительный труд учащихся с элементами творчества
Организовать производительный труд учащихся с элементами творчества

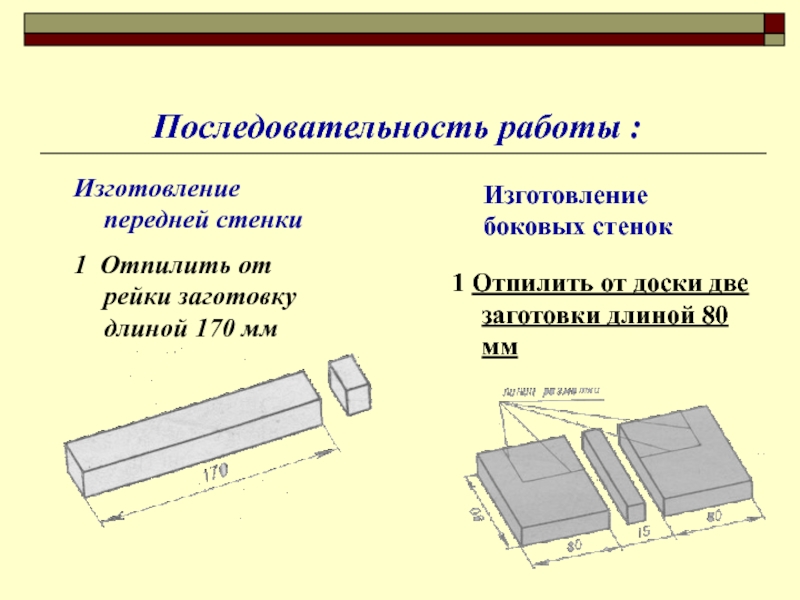

Слайд 6Последовательность работы :
Изготовление передней стенки
1 Отпилить от рейки заготовку длиной 170
мм
1 Отпилить от доски две заготовки длиной 80 мм
Изготовление боковых стенок

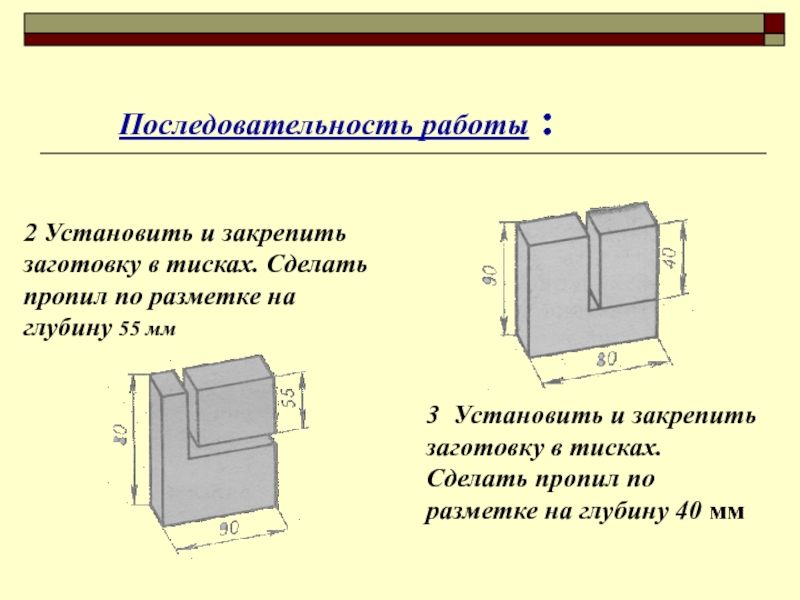

Слайд 7Последовательность работы :
2 Установить и закрепить заготовку в тисках. Сделать пропил
по разметке на глубину 55 мм
3 Установить и закрепить заготовку в тисках. Сделать пропил по разметке на глубину 40 мм

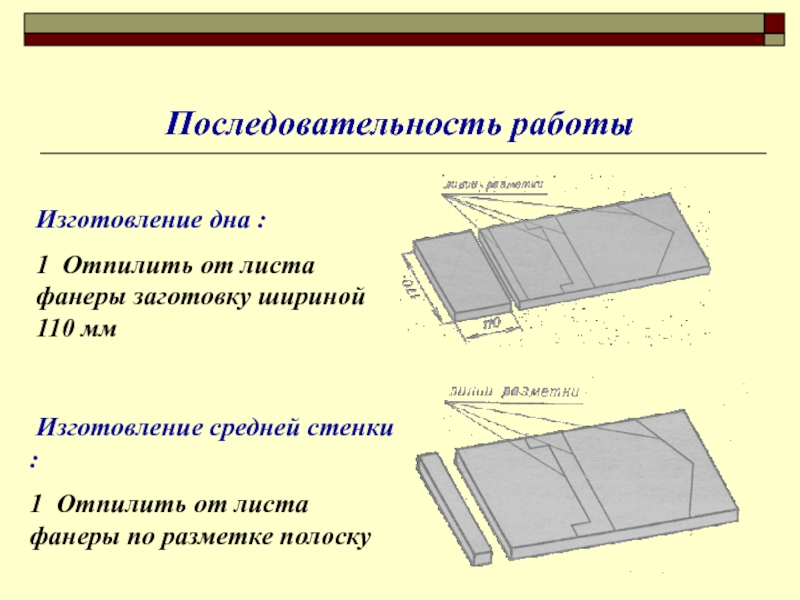

Слайд 8Последовательность работы
Изготовление дна :
1 Отпилить от листа фанеры заготовку шириной 110
мм
Изготовление средней стенки :
1 Отпилить от листа фанеры по разметке полоску
Слайд 9Последовательность работы :
2 Отпилить от листа фанеры заготовку шириной 80 мм
3
Выпилить по разметке два уступа
Слайд 10Последовательность работы :
Изготовление задней стенки :
1 Отпилить от листа фанеры по
разметке полоску
2 Выпилить по разметке заготовку
Слайд 11Итоги урока :
Правильность сделанной разметки
Четкость нанесенных рисок или линий
Расход материала
Организация рабочего
места
Соблюдение правил безопасности труда
Соблюдение правил безопасности труда
