Презентация, доклад по технологии на тему Графическое изображение деталей из древесины
Содержание
- 1. Презентация по технологии на тему Графическое изображение деталей из древесины
- 2. Изделия из древесины обычно состоят из отдельных
- 3. Технический рисунок – это объёмное изображение предмета,
- 4. Эскиз представляет собой плоское изображение детали (изделия),
- 5. Чертеж – это графическое изображение изделия, выполненное
- 6. На чертеже (эскизе) показывают несколько видов изделия.
- 7. Слайд 7
- 8. Часто деталь имеет такие большие размеры,
- 9. Число, которое показывает, во сколько раз уменьшены
- 10. Размер (в миллиметрах) проставляют над размерной линией
- 11. Толщину детали обозначают латинской буквой S; цифра, стоящая справа от этой буквы, показывает толщину.
- 12. Прочитать чертеж, эскиз, технический рисунок – значит
Изделия из древесины обычно состоят из отдельных деталей, которые различным способом соединяют друг с другом.Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.
Слайд 1Графическое изображение деталей из древесины
Учитель технологии
МБОУ СОШ № 1 г.Шарыпово
Елисов Алексей

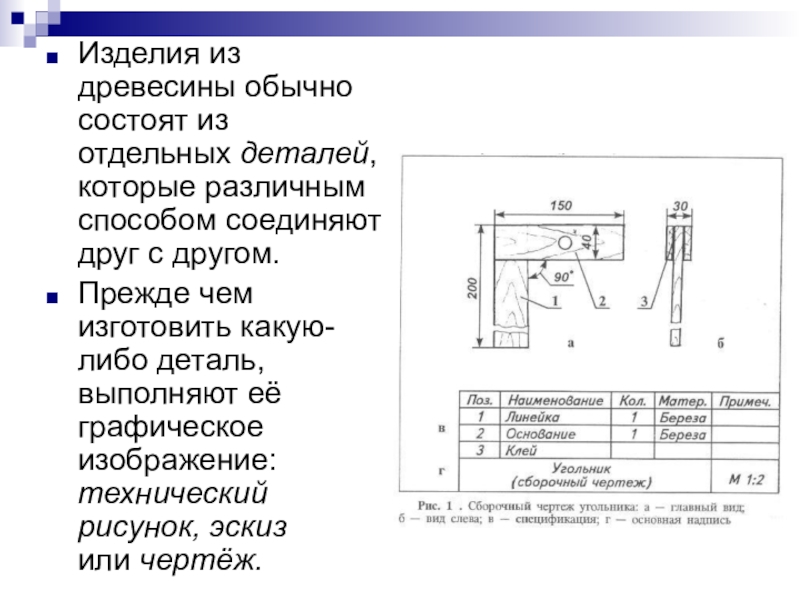

Слайд 2Изделия из древесины обычно состоят из отдельных деталей, которые различным способом
соединяют друг с другом.
Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.
Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.
Слайд 3Технический рисунок – это объёмное изображение предмета, выполненное от руки с
указанием размеров и материала. Знак «Ø12» на рисунке обозначает, что диаметр отверстия равен 12 мм.

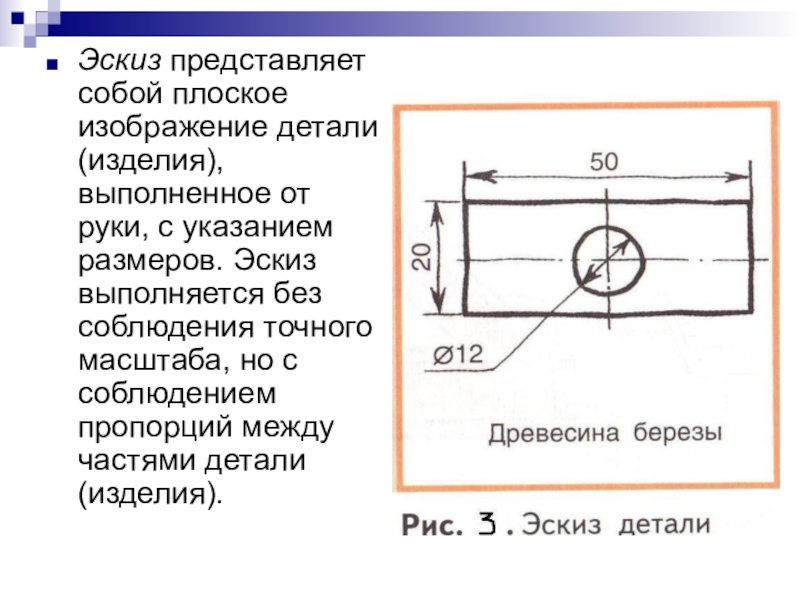

Слайд 4Эскиз представляет собой плоское изображение детали (изделия), выполненное от руки, с
указанием размеров. Эскиз выполняется без соблюдения точного масштаба, но с соблюдением пропорций между частями детали (изделия).
Слайд 5Чертеж – это графическое изображение изделия, выполненное по определенным правилам с
помощью чертежных инструментов с указанием размеров, наименования, масштаба и материала, из которого изготовлено изделие.

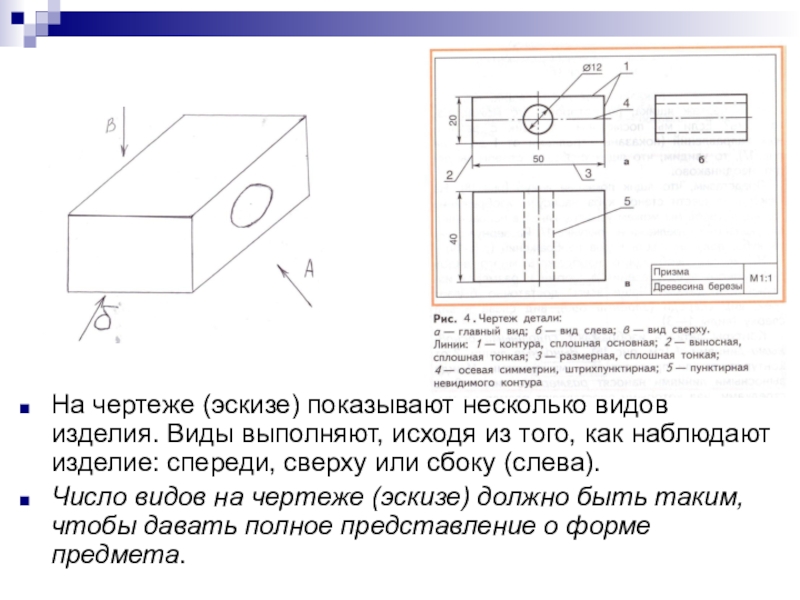

Слайд 6На чертеже (эскизе) показывают несколько видов изделия. Виды выполняют, исходя из
того, как наблюдают изделие: спереди, сверху или сбоку (слева).
Число видов на чертеже (эскизе) должно быть таким, чтобы давать полное представление о форме предмета.
Число видов на чертеже (эскизе) должно быть таким, чтобы давать полное представление о форме предмета.

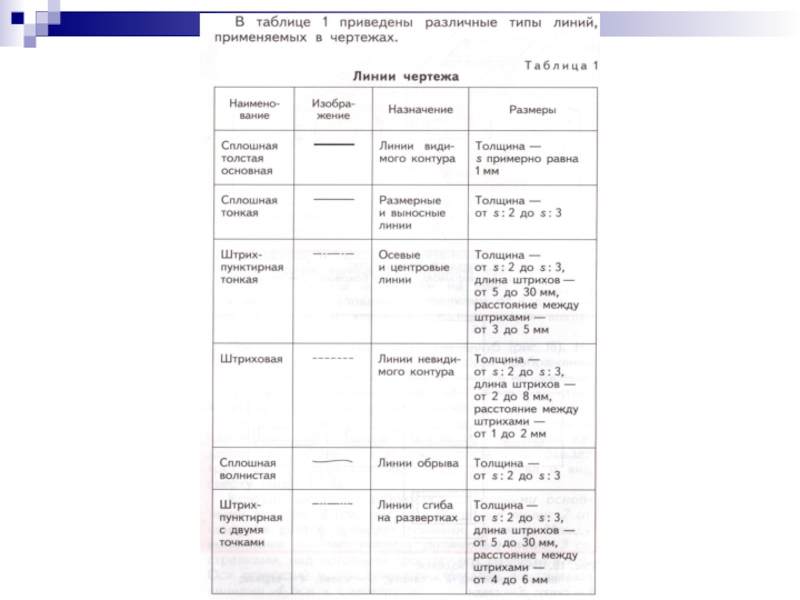

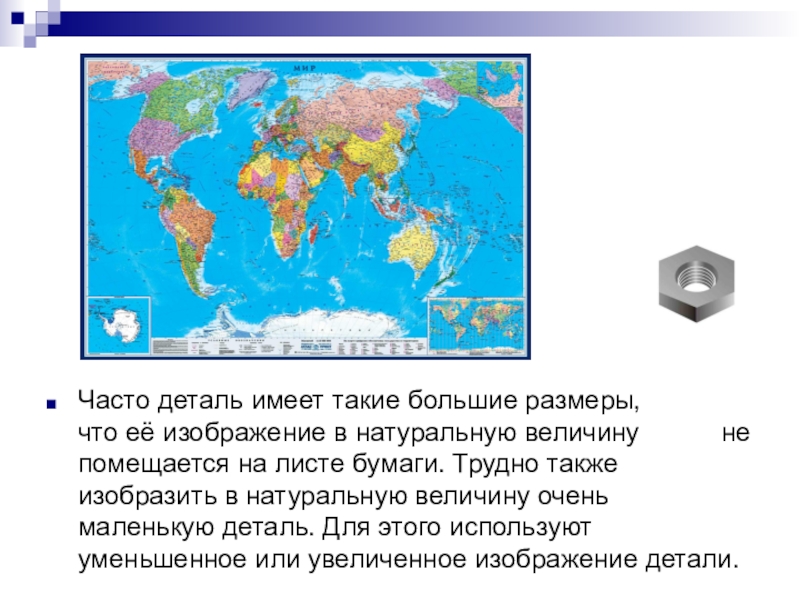

Слайд 8Часто деталь имеет такие большие размеры,
что её изображение в натуральную величину не помещается на листе бумаги. Трудно также изобразить в натуральную величину очень маленькую деталь. Для этого используют уменьшенное или увеличенное изображение детали.
Слайд 9Число, которое показывает, во сколько раз уменьшены или увеличены действительные размеры
детали, называют масштабом.
Масштаб не может быть произвольным. Установлены строго определенные масштабы: например, для уменьшения – 1:2, 1:4, 1:50000 и др., а для увеличения 2:1, 4:1, 10:1 и др.
На чертеже, выполненном в любом масштабе, проставляют действительные размеры.
Масштаб не может быть произвольным. Установлены строго определенные масштабы: например, для уменьшения – 1:2, 1:4, 1:50000 и др., а для увеличения 2:1, 4:1, 10:1 и др.
На чертеже, выполненном в любом масштабе, проставляют действительные размеры.
Слайд 10Размер (в миллиметрах) проставляют над размерной линией слева направо и снизу
вверх. Наименование единиц измерения не указывают.

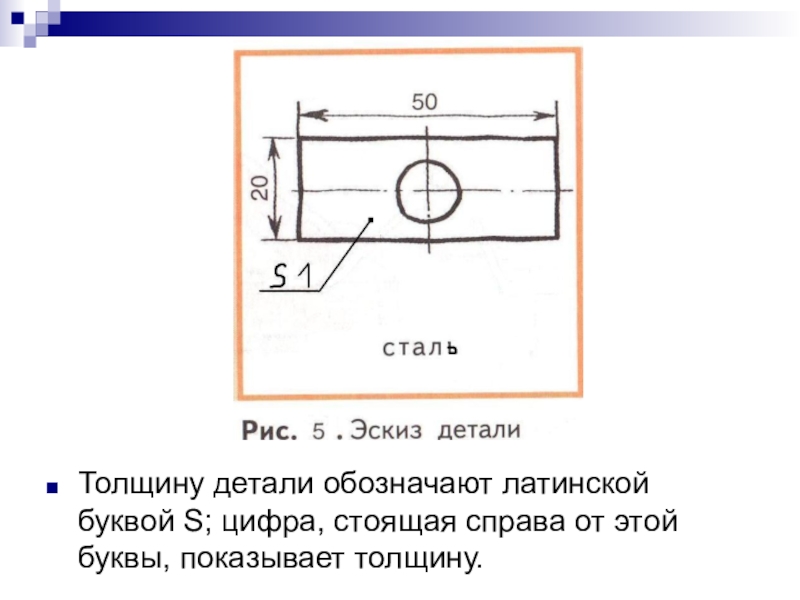

Слайд 11Толщину детали обозначают латинской буквой S; цифра, стоящая справа от этой
буквы, показывает толщину.
Слайд 12Прочитать чертеж, эскиз, технический рисунок – значит определить название изделия, масштаб
и изображения видов, размеры изделия и отдельных деталей, их названия и количество, форму, местоположение, материал, вид соединения.
