Презентация, доклад по технологии на тему Электромагниты и их применение

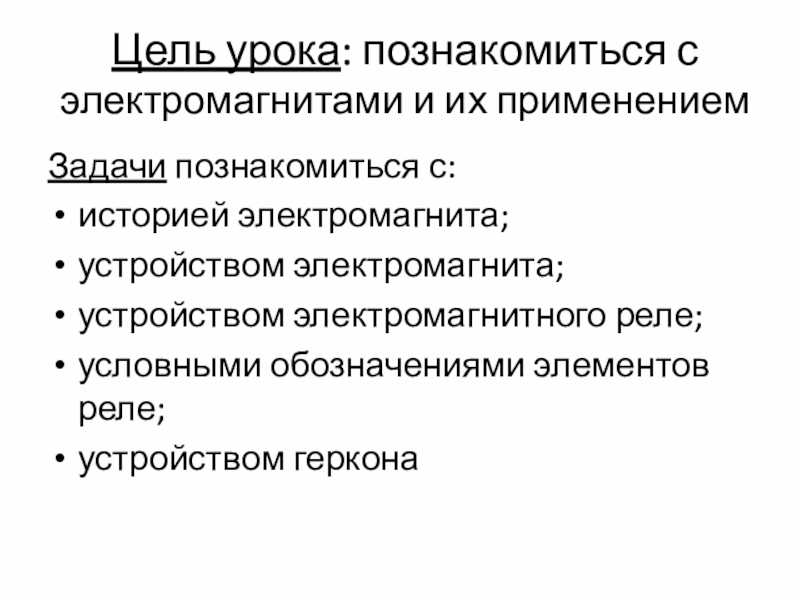

электромагнита;
устройством электромагнитного реле;
условными обозначениями элементов реле;
устройством геркона

проводника с током существует электомагнитное поле. На основании этого открытия впоследствии был сконструирован электромагнит – катушка с большим числом витков и помещённым внутри неё стальным сердечником. Стальной сердечник электромагнита значительно усиливает его магнитное поле, если по катушке течёт электрический ток.

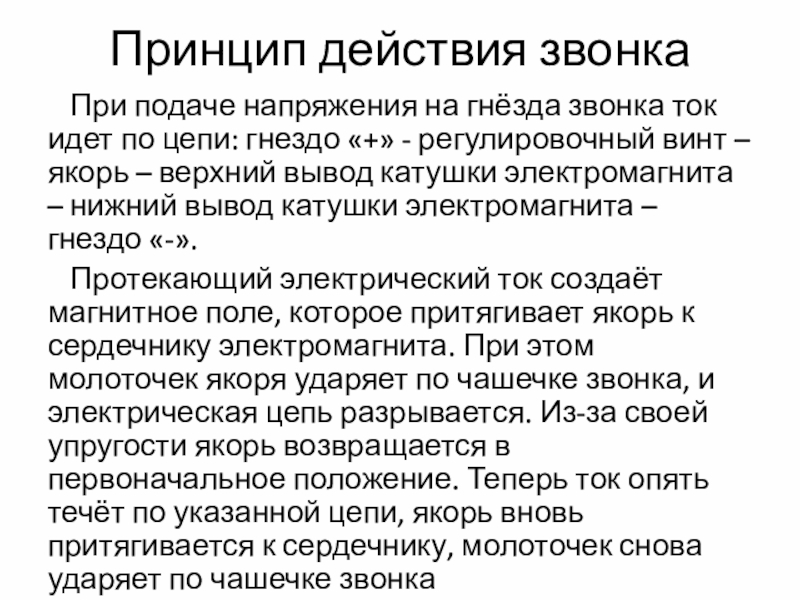

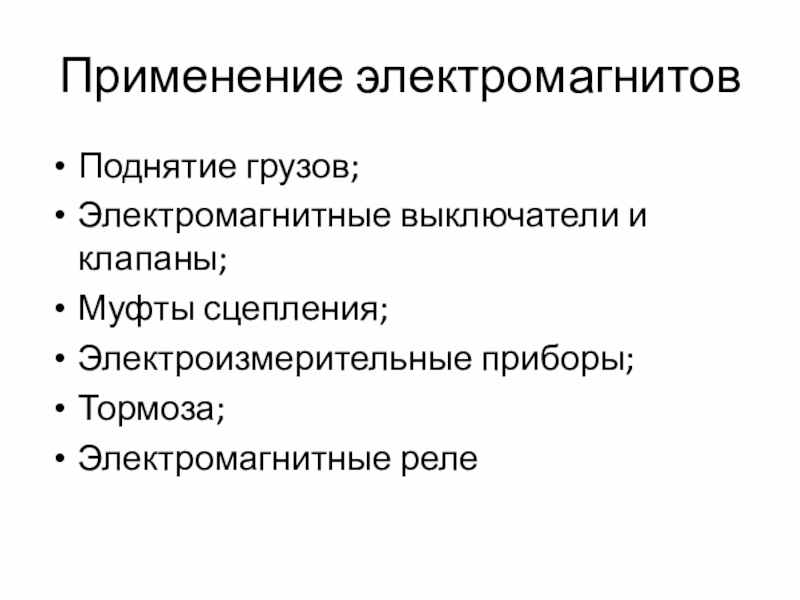

цепи: гнездо «+» - регулировочный винт – якорь – верхний вывод катушки электромагнита – нижний вывод катушки электромагнита – гнездо «-».
Протекающий электрический ток создаёт магнитное поле, которое притягивает якорь к сердечнику электромагнита. При этом молоточек якоря ударяет по чашечке звонка, и электрическая цепь разрывается. Из-за своей упругости якорь возвращается в первоначальное положение. Теперь ток опять течёт по указанной цепи, якорь вновь притягивается к сердечнику, молоточек снова ударяет по чашечке звонка

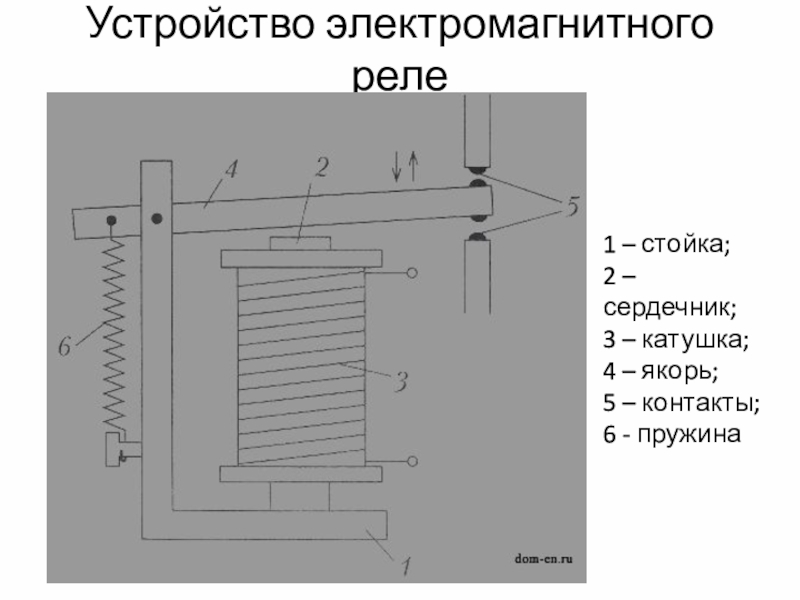

– контакты;
6 - пружина

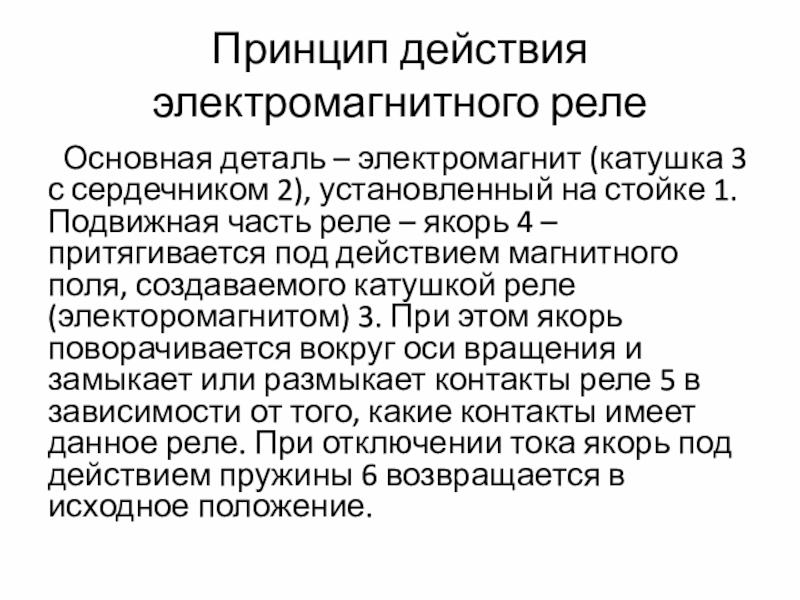

2), установленный на стойке 1. Подвижная часть реле – якорь 4 – притягивается под действием магнитного поля, создаваемого катушкой реле (электоромагнитом) 3. При этом якорь поворачивается вокруг оси вращения и замыкает или размыкает контакты реле 5 в зависимости от того, какие контакты имеет данное реле. При отключении тока якорь под действием пружины 6 возвращается в исходное положение.

К1 – катушка реле;
К 1.1 – нормальнозамкнутый контакт реле

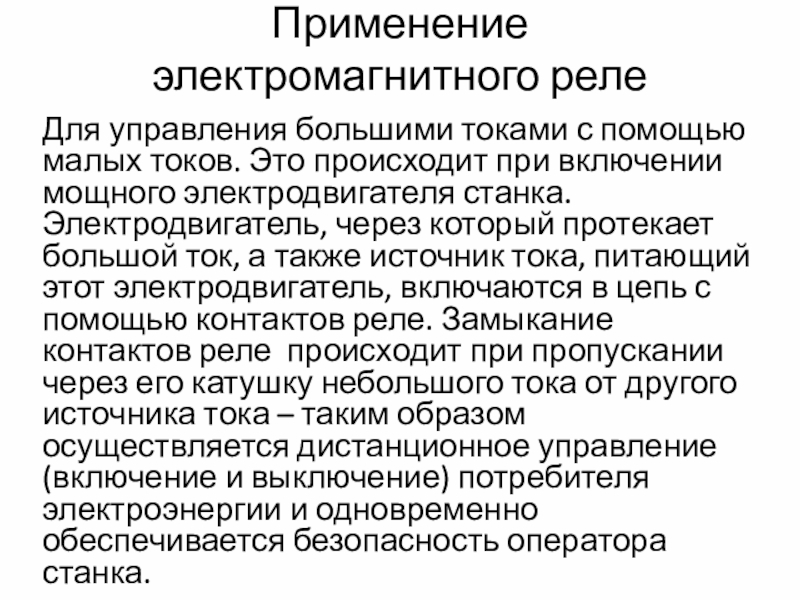

происходит при включении мощного электродвигателя станка. Электродвигатель, через который протекает большой ток, а также источник тока, питающий этот электродвигатель, включаются в цепь с помощью контактов реле. Замыкание контактов реле происходит при пропускании через его катушку небольшого тока от другого источника тока – таким образом осуществляется дистанционное управление (включение и выключение) потребителя электроэнергии и одновременно обеспечивается безопасность оператора станка.

автомат, защищающий электрические цепи от чрезмерного тока в них. Каждый тип электромагнитного реле рассчитан на определенный ток срабатывания и определённый ток отпускания.

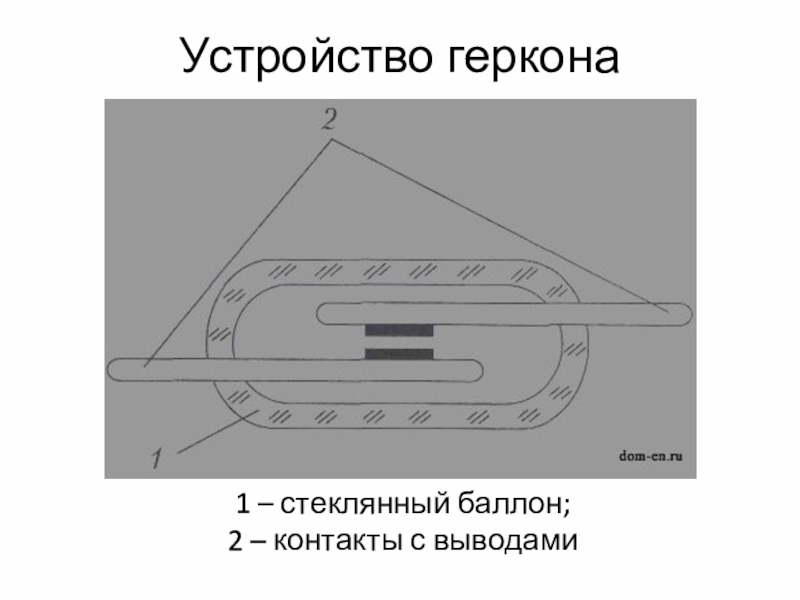

герконы магнитоуправляемые герметизированные контакты. Они представляют собой наполненный инертным газом стеклянный баллон 1, в котором находятся упругие контакты 2, изготовленные из специальных сплавов. Контакты замыкаются под воздействием магнитного поля, которое создается магнитом, размещенным рядом с герконом.

кнопки клавиатуры, а геркон укреплён в клавиатуре чуть ниже магнита. При нажатии кнопки магнит оказывается рядом с герконом, его контакты замыкаются, и таким образом посылается сигнал в систему управления компьютера.
Управлять открыванием входных дверей, у которых имеется электромагнитный замок: если поднести небольшой магнит к геркону, то цепь замкнётся, сердечник втянется в катушку и дверь откроется

поле?
Из чего состоит электромагнит?
Из чего состоит электромагнитное реле? Принцип действия. Где применяется?
Как выглядят условные обозначения элементов реле?
Из чего состоит геркон? Принцип действия. Где применяется?

реле и геркона;
Знать где применяются электромагнитные реле и герконы
