Презентация, доклад по технологии на тему:

Содержание

Виды плитокПлитки, выпускаемые промышленностью для внутрен­ней отделки помещений, могут быть керамическими (изго­товленными из глины или близких к ней материалов и подвергнутыми обжигу) и пластмассовыми

Слайд 1Основы плиточных работ 7класс
Учитель технологии МАОУ СОШ №44 г.Уфа Лопатина Надежда Дмитриевна.

Основы плиточных работ 7классУчитель технологии МАОУ СОШ №44 г.Уфа Лопатина Надежда Дмитриевна.

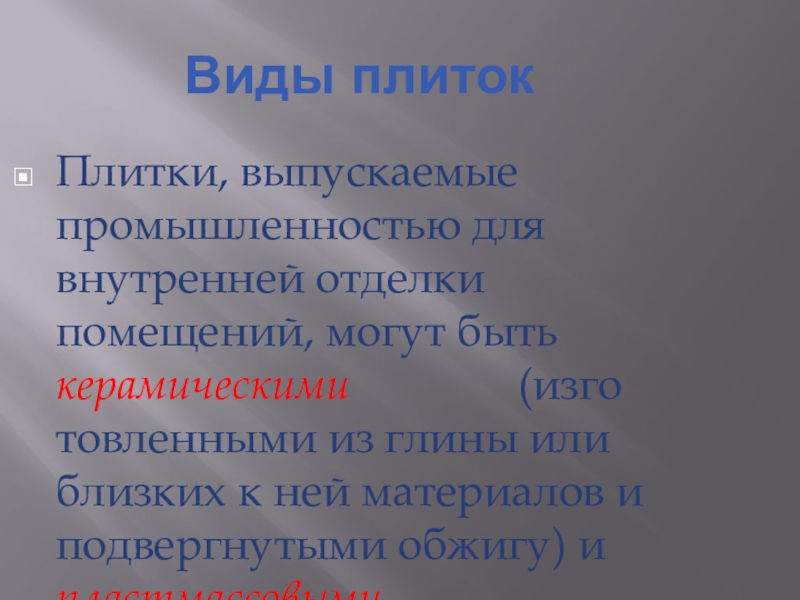

Слайд 2Виды плиток
Плитки, выпускаемые промышленностью для внутрен­ней отделки помещений, могут быть керамическими

(изго­товленными из глины или близких к ней материалов и подвергнутыми обжигу) и пластмассовыми
Виды плитокПлитки, выпускаемые промышленностью для внутрен­ней отделки помещений, могут быть керамическими

Слайд 5Способы облицовки стен плитками
а — шов в шов; б - вразбежку;

в - по диагонали
Способы облицовки стен плиткамиа — шов в шов; б - вразбежку; в - по диагонали

Слайд 6
Это самый простой и наиболее часто употребляемый способ

укладки. При облицовке «шов в шов» плитки расположены рядами одна под другой. По окончании работы создается впечатление, что поверхность расчерчена швами между плитками на правильные квадраты или прямоугольники. Линии швов должны быть строго перпендикулярными друг к другу Отдельно нужно отметить, что при укладке плитки способом «шов в шов» необходимо строго отслеживать горизонталь и вертикаль линий, чтобы не было уклона по отношению к полу, потолку и боковым стенам. Точности вертикальных линий достигают при помощи уровня.

«Шов в шов».

Это самый простой и наиболее часто употребляемый способ укладки. При облицовке «шов в шов»

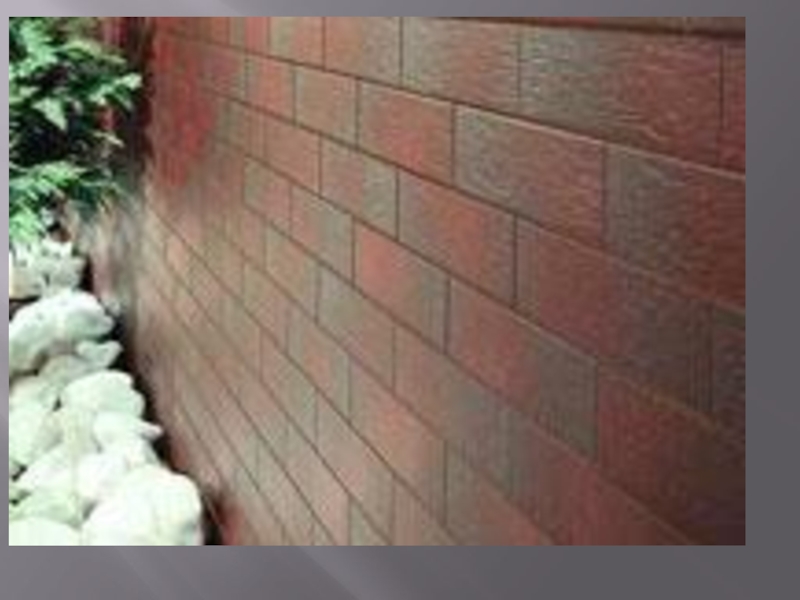

Слайд 8 . При облицовке поверхности «вразбежку» сплошным, неразрывным и абсолютно точным должен

быть только горизонтальный шов. Сплошной вертикальный шов делается исключительно по углам поверхности. Плитки каждого последующего верхнего ряда смещены по отношению к плиткам предыдущего нижнего ряда таким образом, чтобы межплиточный шов верхнего ряда располагался по центру плитки нижнего. При таком способе укладки небольшие отклонения от вертикали не так заметны, как при способе «шов в шов».

. «Вразбежку».

. При облицовке поверхности «вразбежку» сплошным, неразрывным и абсолютно точным должен быть только горизонтальный шов. Сплошной

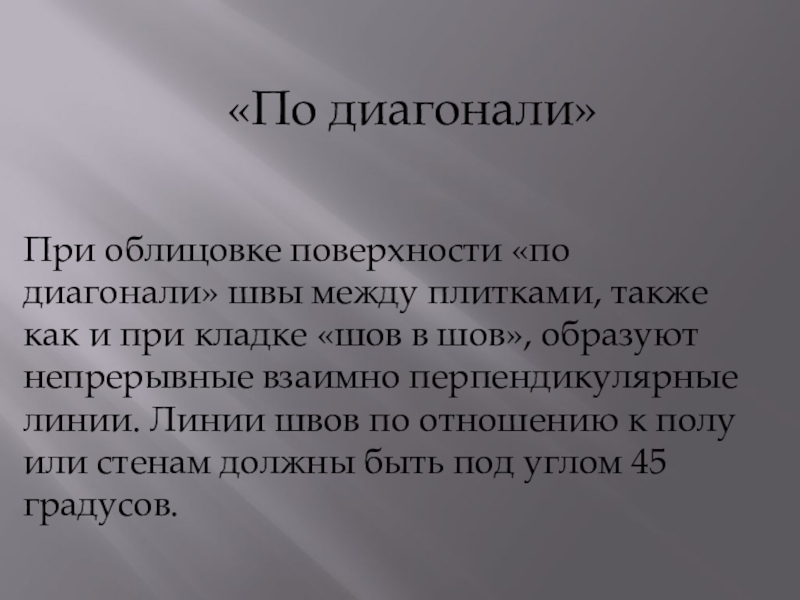

Слайд 10При облицовке поверхности «по диагонали» швы между плитками, также как и

при кладке «шов в шов», образуют непрерывные взаимно перпендикулярные линии. Линии швов по отношению к полу или стенам должны быть под углом 45 градусов.

«По диагонали»

При облицовке поверхности «по диагонали» швы между плитками, также как и при кладке «шов в шов», образуют

Слайд 12Этапы укладки плитки
Подготовка плитки
Разметка пола
Подготовка клеевого состава
Укладка плитки
Заделка швов

Этапы укладки плиткиПодготовка плиткиРазметка полаПодготовка клеевого составаУкладка плиткиЗаделка швов

Слайд 13Подготовка плитки
Раскладываем плитку по всей площади, проводим контроль ее внешнего вида

и качества. Делаем отверстия в плитках, которые будут укладываться возле труб, в соответствие с диаметром этих труб.

Необходимо убедиться, что предварительно разложенная плитка не мешает открываться дверям. В противном случае снимаем дверь с петель, подравниваем ее по низу.

Подготовка плиткиРаскладываем плитку по всей площади, проводим контроль ее внешнего вида и качества. Делаем отверстия в плитках,

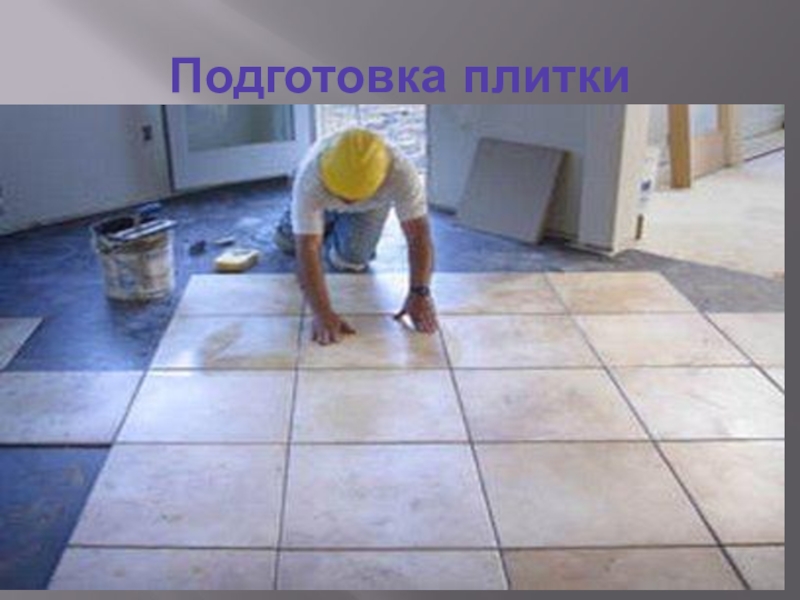

Слайд 14Подготовка плитки

Подготовка плитки

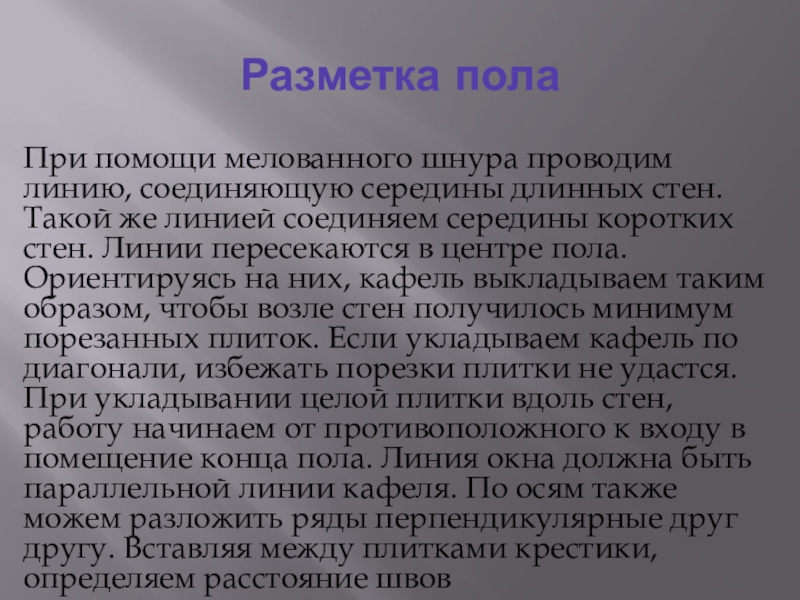

Слайд 15Разметка пола
При помощи мелованного шнура проводим линию, соединяющую середины длинных стен.

Такой же линией соединяем середины коротких стен. Линии пересекаются в центре пола. Ориентируясь на них, кафель выкладываем таким образом, чтобы возле стен получилось минимум порезанных плиток. Если укладываем кафель по диагонали, избежать порезки плитки не удастся. При укладывании целой плитки вдоль стен, работу начинаем от противоположного к входу в помещение конца пола. Линия окна должна быть параллельной линии кафеля. По осям также можем разложить ряды перпендикулярные друг другу. Вставляя между плитками крестики, определяем расстояние швов


Разметка полаПри помощи мелованного шнура проводим линию, соединяющую середины длинных стен. Такой же линией соединяем середины коротких

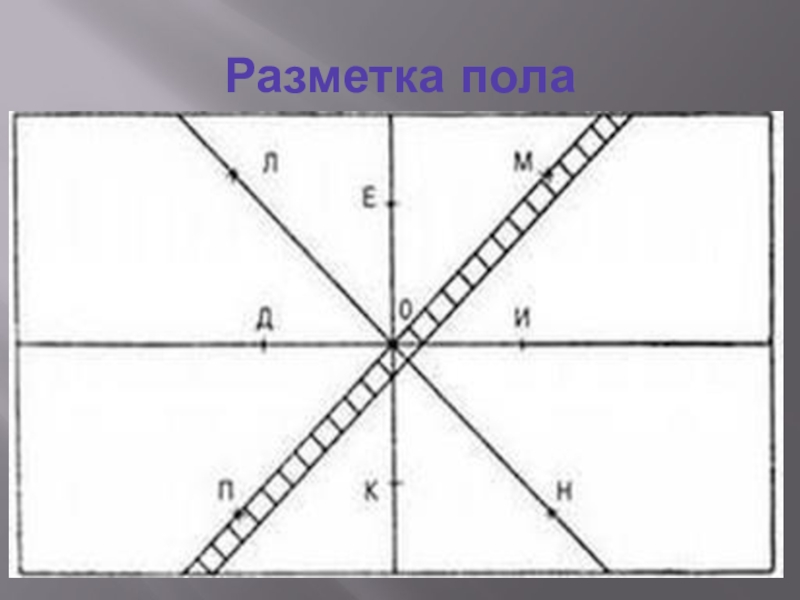

Слайд 16Разметка пола

Разметка пола

Слайд 17Подготовка клеевого состава
Укладку плитки на деревянное основание рекомендуется проводить с  использованием

специального цементного клея. Сухую смесь смешиваем с водой (количество воды берем в соответствие с рекомендациями производителя). Чтобы повысить сцепление плитки с клеевым раствором, добавляем в него 10-15% пластификаторов. Готовим небольшие порции клеевого состава, так как смесь сохнет за 3-4 часа. Для получения однородного состава размешиваем его при помощи строительного миксера. Клеевой состав наносим зубчатым шпателем на грунтованную высохшую поверхность пола. Клей наносим ровными полосами, начиная с любого угла в центре комнаты. Размер зубцов шпателя зависит от величины плитки (к примеру, для плитки размерами 30х30см понадобится шпатель с зубьями величиной от 8 мм до одного сантиметра). Готовый клеевой раствор высыхает за 10-15 минут, поэтому наносим его на небольшую площадь (не более 1 м2) и быстро выполняем корректирующие действия.


Подготовка клеевого составаУкладку плитки на деревянное основание рекомендуется проводить с  использованием специального цементного клея. Сухую смесь смешиваем

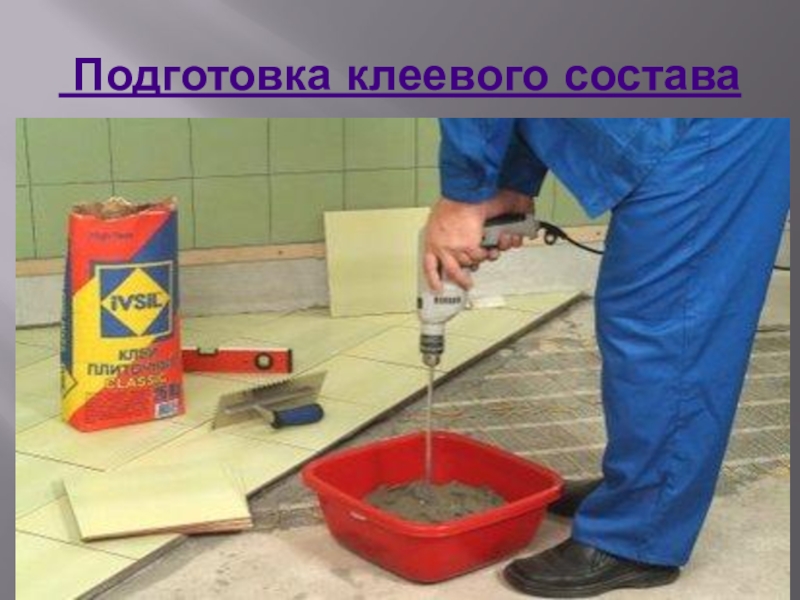

Слайд 18 Подготовка клеевого состава

 Подготовка клеевого состава

Слайд 19Укладка плитки
Клеевой раствор нанесли, сформировали структуру пола при помощи крестиков, дальше

можем переходить к непосредственной укладке плитки. Прикладываем кафель к поверхности, прижимаем его, постукиваем слегка резиновым молотком для улучшения прилегания. Таким способом обкладываем плиткой всю поверхность, которую предварительно обработали клеем, и только потом переходим к следующему участку. В ходе выполнения работы постоянно следим за уровнем уложенных плиток при помощи строительного уровня, так как через 10 минут, когда клей высохнет, положение плитки, которая была уложена неправильно, нельзя будет уже подкорректироватьПосле того, как выложили все целые плитки, приступаем к заполнению свободных пространств между полом и стенами. Нарезаем куски плитки нужных размеров при помощи плиткореза.
Когда закончили укладку плитки по всей поверхности пола, очищаем его ветошью от излишков клея. Через два дня уже плитка будет держаться максимально прочно.

Укладка плиткиКлеевой раствор нанесли, сформировали структуру пола при помощи крестиков, дальше можем переходить к непосредственной укладке плитки.

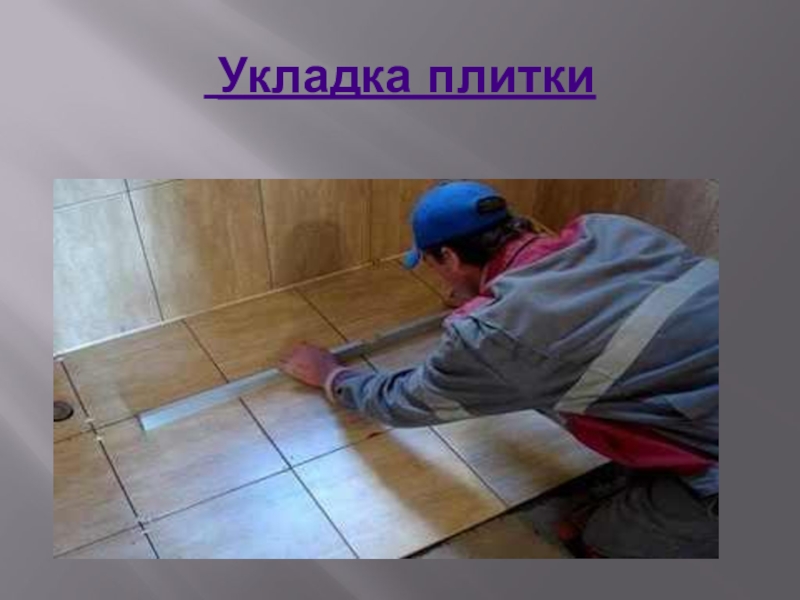

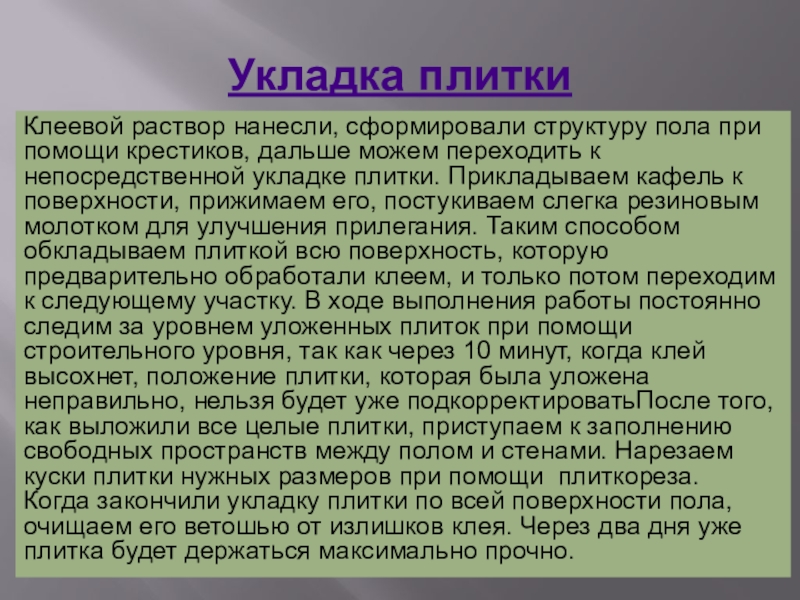

Слайд 20 Укладка плитки

Укладка плитки

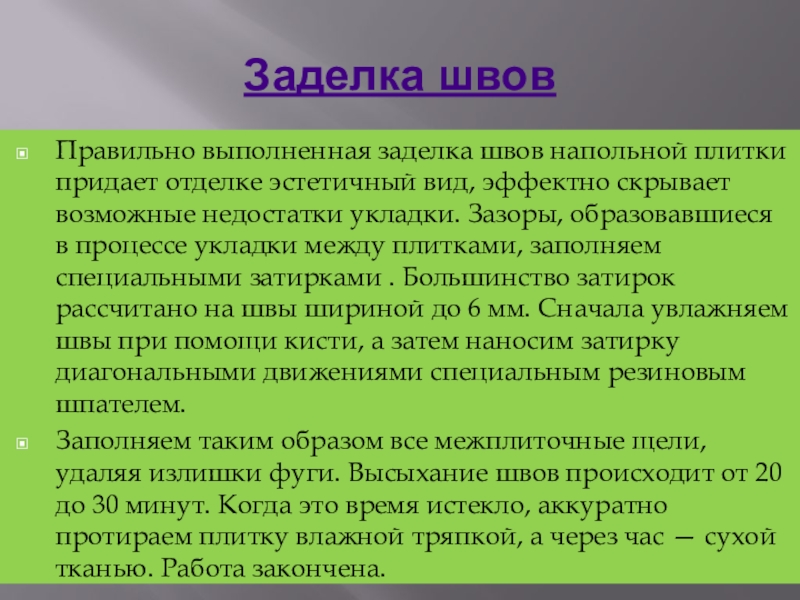

Слайд 21Заделка швов
Правильно выполненная заделка швов напольной плитки придает отделке эстетичный вид,

эффектно скрывает возможные недостатки укладки. Зазоры, образовавшиеся  в процессе укладки между плитками, заполняем специальными затирками . Большинство затирок рассчитано на швы шириной до 6 мм. Сначала увлажняем швы при помощи кисти, а затем наносим затирку диагональными движениями специальным резиновым шпателем.
Заполняем таким образом все межплиточные щели, удаляя излишки фуги. Высыхание швов происходит от 20 до 30 минут. Когда это время истекло, аккуратно протираем плитку влажной тряпкой, а через час — сухой тканью. Работа закончена.
Заделка швовПравильно выполненная заделка швов напольной плитки придает отделке эстетичный вид, эффектно скрывает возможные недостатки укладки. Зазоры,

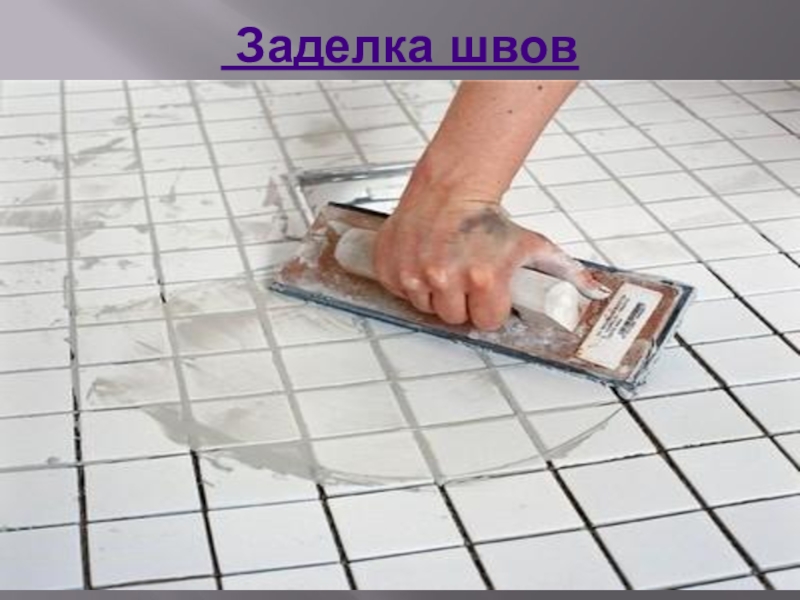

Слайд 22 Заделка швов

Заделка швов

Слайд 23Протирка уложенной плитки влажной губкой

Протирка уложенной плитки влажной губкой

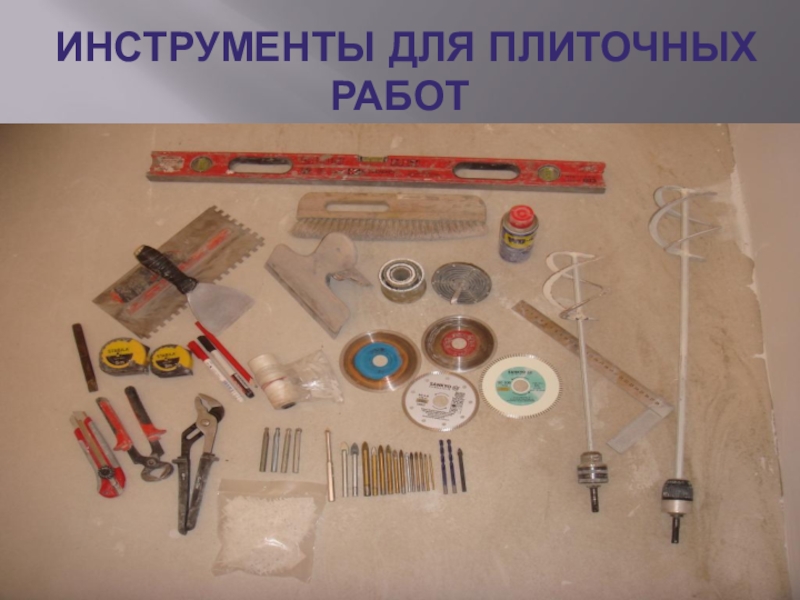

Слайд 26ИНСТРУМЕНТЫ ДЛЯ ПЛИТОЧНЫХ РАБОТ

ИНСТРУМЕНТЫ ДЛЯ ПЛИТОЧНЫХ РАБОТ

Слайд 27Плиткорез или стеклорез

Плиткорез или стеклорез

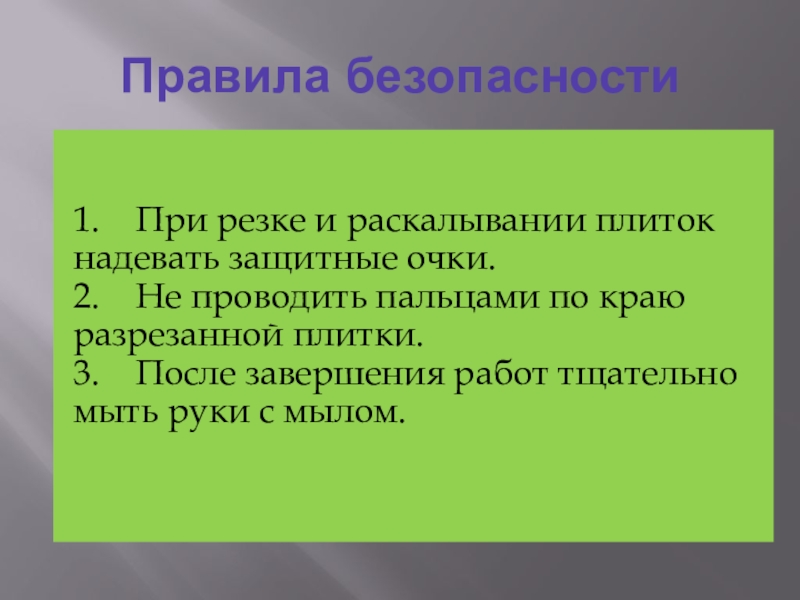

Слайд 28Правила безопасности
1.    При резке и раскалывании плиток надевать защитные очки. 2.    Не

проводить пальцами по краю разрезанной плитки.  3.    После завершения работ тщательно мыть руки с мылом.
Правила безопасности  1.    При резке и раскалывании плиток надевать защитные очки. 2.    Не проводить пальцами по

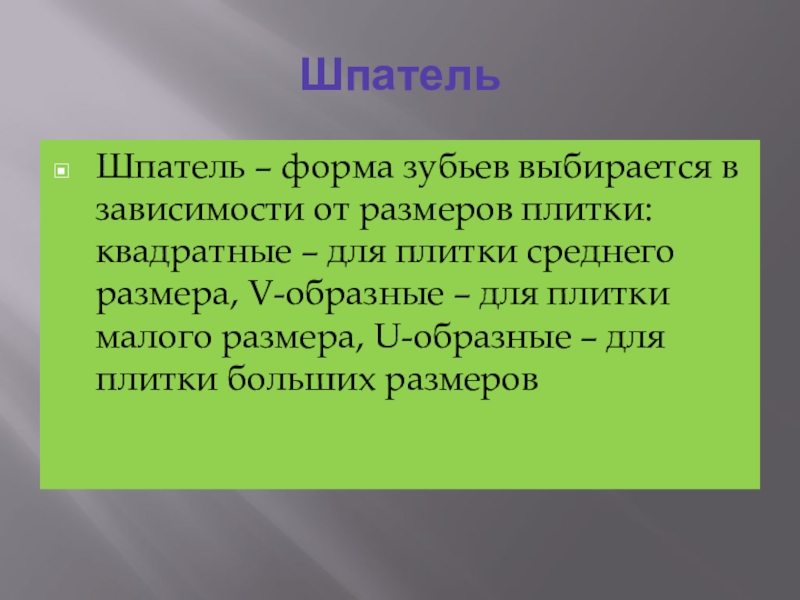

Слайд 29Шпатель
Шпатель – форма зубьев выбирается в зависимости от размеров плитки: квадратные

– для плитки среднего размера, V-образные – для плитки малого размера, U-образные – для плитки больших размеров

ШпательШпатель – форма зубьев выбирается в зависимости от размеров плитки: квадратные – для плитки среднего размера, V-образные

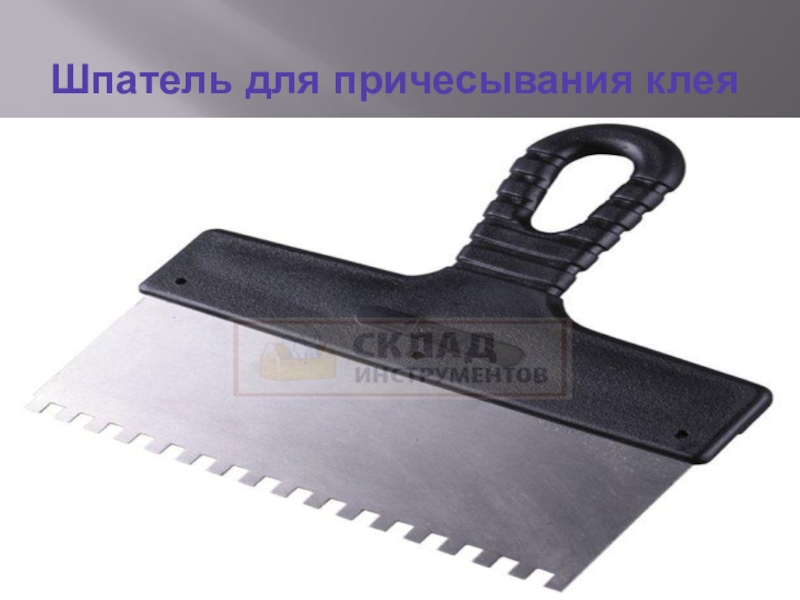

Слайд 30Шпатель для причесывания клея

Шпатель для причесывания клея

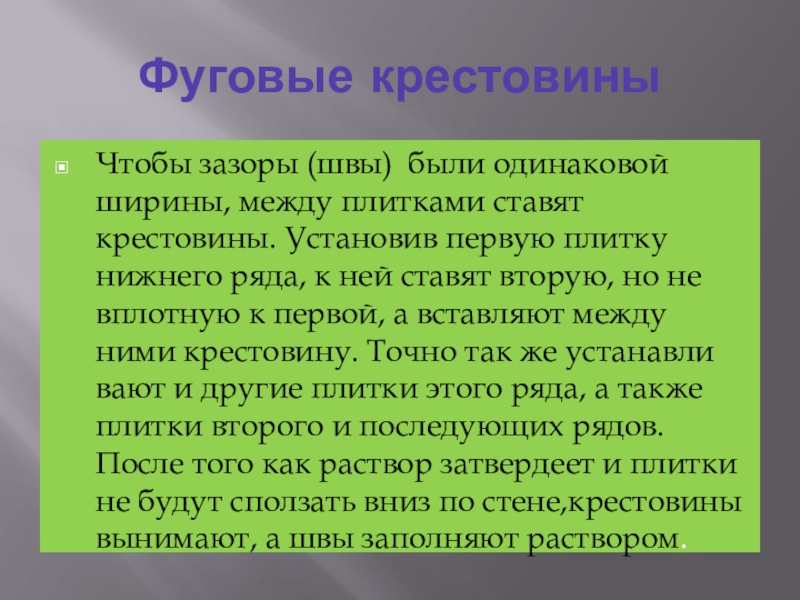

Слайд 31Фуговые крестовины
Чтобы зазоры (швы) были одинаковой ширины, между плитками ставят крестовины.

Установив первую плитку нижнего ряда, к ней ста­вят вторую, но не вплот­ную к первой, а вставля­ют между ними крестовину. Точно так же устанавли­вают и другие плитки этого ряда, а также плит­ки второго и последующих рядов. После того как рас­твор затвердеет и плитки не будут сползать вниз по стене,крестовины вынимают, а швы заполняют раство­ром.

Фуговые крестовиныЧтобы зазоры (швы) были одинаковой ширины, между плитками ставят крестовины. Установив первую плитку нижнего ряда, к

Слайд 32Фуговые крестовины или вставки

Фуговые крестовины или вставки

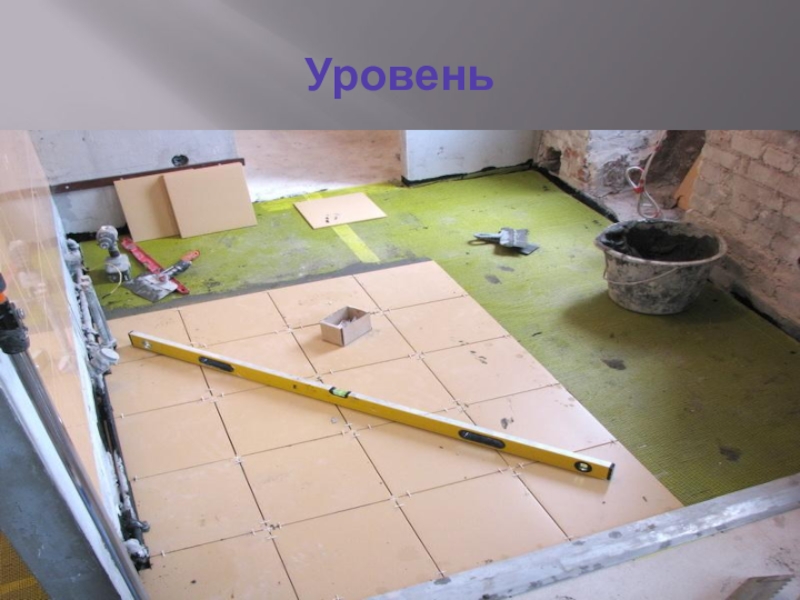

Слайд 34Уровень

Уровень

Слайд 35Лазерный уровень

Лазерный уровень

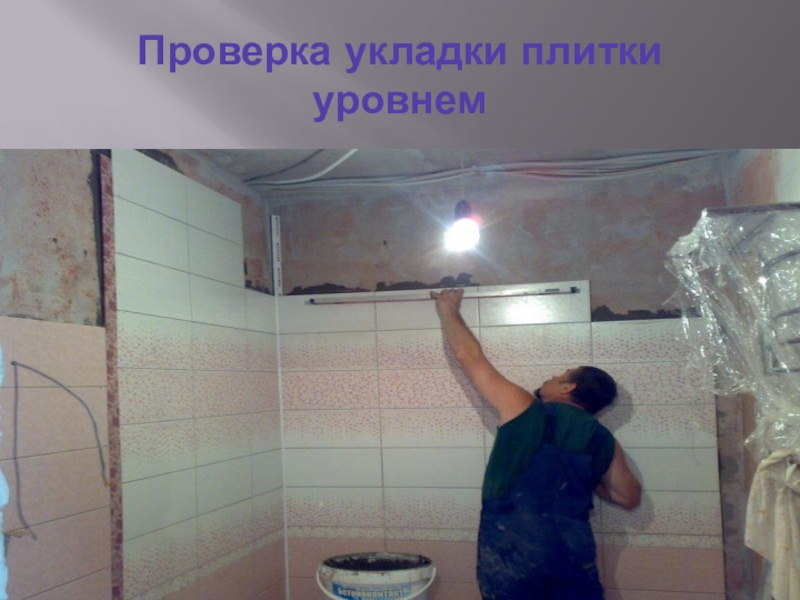

Слайд 36Проверка укладки плитки уровнем

Проверка укладки плитки уровнем

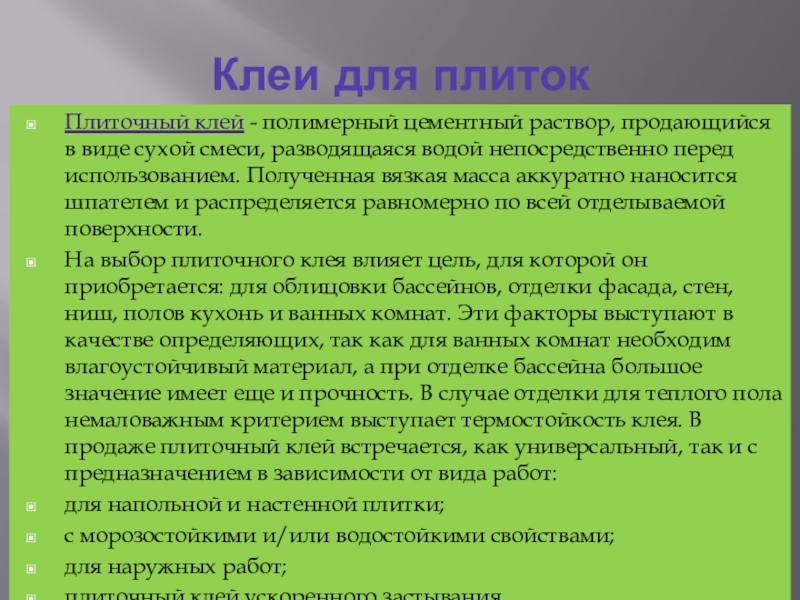

Слайд 37Клеи для плиток
Плиточный клей - полимерный цементный раствор, продающийся в виде сухой

смеси, разводящаяся водой непосредственно перед использованием. Полученная вязкая масса аккуратно наносится шпателем и распределяется равномерно по всей отделываемой поверхности.
На выбор плиточного клея влияет цель, для которой он приобретается: для облицовки бассейнов, отделки фасада, стен, ниш, полов кухонь и ванных комнат. Эти факторы выступают в качестве определяющих, так как для ванных комнат необходим влагоустойчивый материал, а при отделке бассейна большое значение имеет еще и прочность. В случае отделки для теплого пола немаловажным критерием выступает термостойкость клея. В продаже плиточный клей встречается, как универсальный, так и с предназначением в зависимости от вида работ:
для напольной и настенной плитки;
с морозостойкими и/или водостойкими свойствами;
для наружных работ;
плиточный клей ускоренного застывания.
Клеи для плитокПлиточный клей - полимерный цементный раствор, продающийся в виде сухой смеси, разводящаяся водой непосредственно перед использованием.

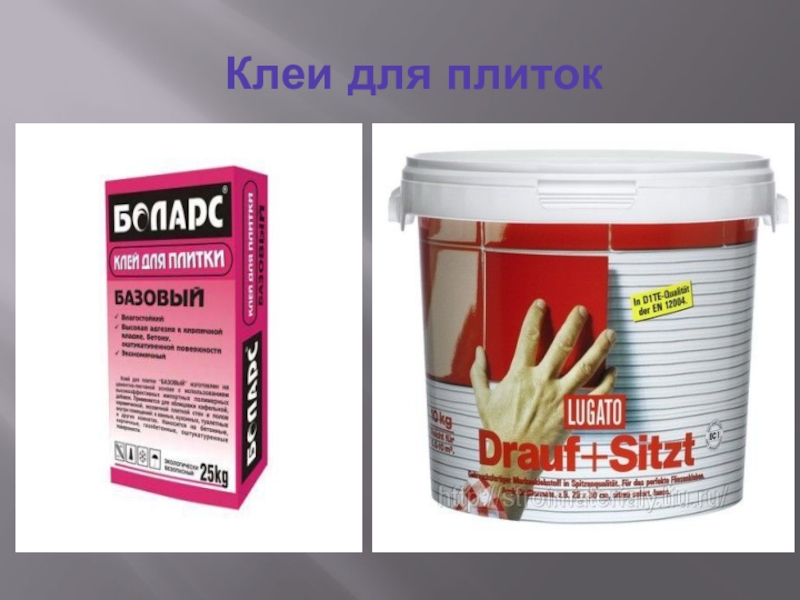

Слайд 38Клеи для плиток

Клеи для плиток

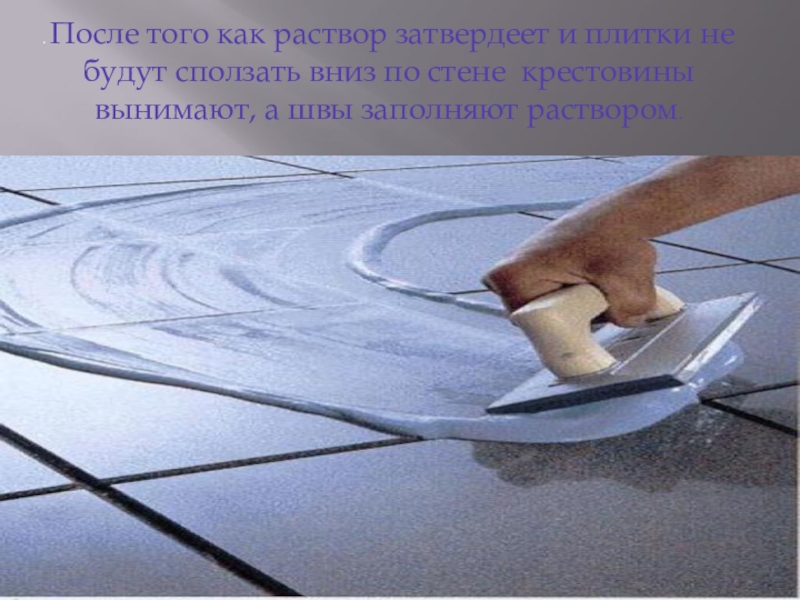

Слайд 40. После того как рас­твор затвердеет и плитки не будут сползать

вниз по стене крестовины вынимают, а швы заполняют раство­ром.
. После того как рас­твор затвердеет и плитки не будут сползать вниз по стене крестовины вынимают, а

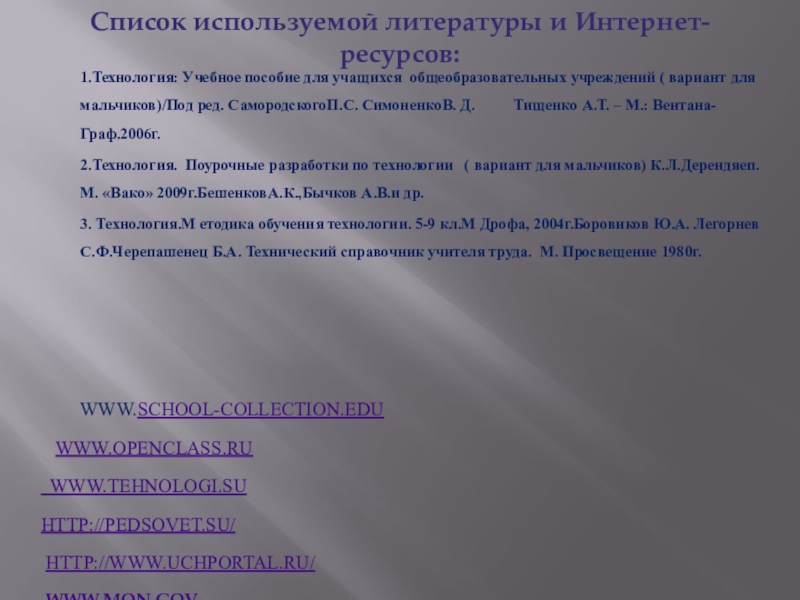

Слайд 41Список используемой литературы и Интернет-ресурсов:

1.Технология: Учебное пособие для учащихся общеобразовательных учреждений

( вариант для мальчиков)/Под ред. СамородскогоП.С. СимоненкоВ. Д. Тищенко А.Т. – М.: Вентана-Граф.2006г.
2.Технология. Поурочные разработки по технологии ( вариант для мальчиков) К.Л.Дерендяеп.М. «Вако» 2009г.БешенковА.К.,Бычков А.В.и др.
3. Технология.М етодика обучения технологии. 5-9 кл.М Дрофа, 2004г.Боровиков Ю.А. Легорнев С.Ф.Черепашенец Б.А. Технический справочник учителя труда. М. Просвещение 1980г.




WWW.SCHOOL-COLLECTION.EDU
WWW.OPENCLASS.RU
WWW.TEHNOLOGI.SU
HTTP://PEDSOVET.SU/
 HTTP://WWW.UCHPORTAL.RU/
 WWW.MON.GOV
WWW.ED.GOV


Список используемой литературы и Интернет-ресурсов:1.Технология: Учебное пособие для учащихся общеобразовательных учреждений ( вариант для мальчиков)/Под ред. СамородскогоП.С.
