Презентация, доклад по технологии Квартирная электропроводка

Содержание

Современная жизнь немыслима без применения электроэнергии

Слайд 1Тема урока: Квартирная электропроводка
8 класс
Раздел «ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ »

Тема урока:  Квартирная электропроводка8 классРаздел «ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ »

Слайд 2Современная жизнь немыслима без применения электроэнергии

Современная жизнь немыслима без применения электроэнергии

Слайд 3Источники электрического тока

Источники электрического тока

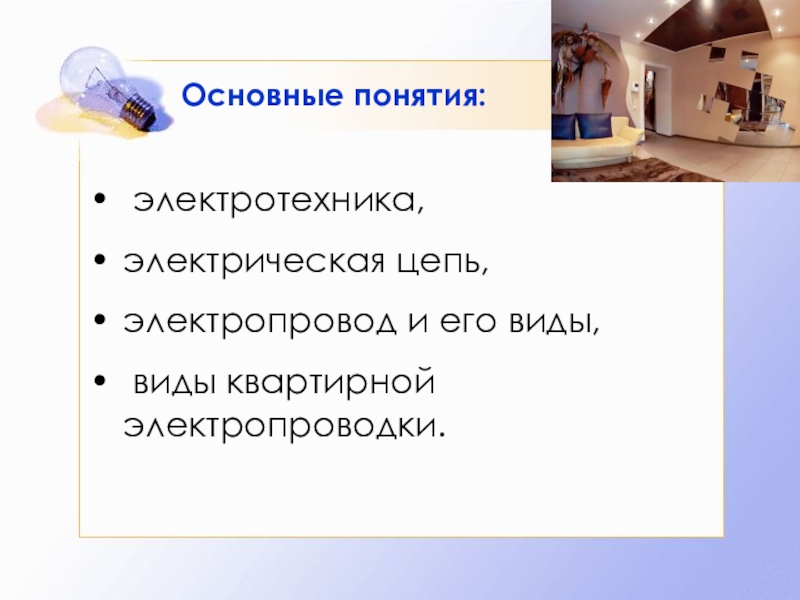

Слайд 6Основные понятия:
электротехника,
электрическая цепь,
электропровод и его виды,
виды квартирной электропроводки.

Основные понятия: электротехника,электрическая цепь,электропровод и его виды, виды квартирной электропроводки.

Слайд 7Электротехника – наука о применении электрической энергии в практических целях, а

также отрасль техники, осуществляющая применение электроэнергии в быту и экономике.
Электрической цепью называют совокупность устройств, образующих путь для электротока (бывает простейшей и разветвленной).
Изображение электроцепи или отдельного электрического устройства с помощью условных графических обозначений называют принципиальной электрической схемой.


Электротехника – наука о применении электрической энергии в практических целях, а также отрасль техники, осуществляющая применение электроэнергии

Слайд 8Виды проводов
В основном для прокладки системы энергоснабжения
используются провода, кабели и

шнуры.
Электропровод (провод) – одна или несколько голых или изолированных жил, которые в быту называются проволокой.
Изоляция может представлять собой металлическую оболочку, обмотку или оплетку волокнистыми материалами (резина, поливинилхлорид, нейрит)
Виды проводовВ основном для прокладки системы энергоснабжения используются провода, кабели и шнуры. Электропровод (провод) – одна или

Слайд 9Виды проводов

Виды проводов

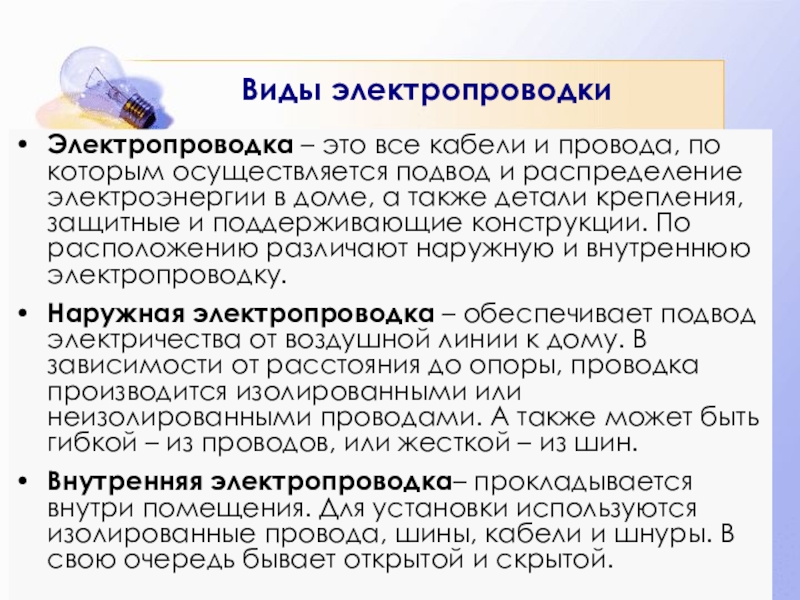

Слайд 11Виды электропроводки
Электропроводка – это все кабели и провода, по которым осуществляется

подвод и распределение электроэнергии в доме, а также детали крепления, защитные и поддерживающие конструкции. По расположению различают наружную и внутреннюю электропроводку.
Наружная электропроводка – обеспечивает подвод электричества от воздушной линии к дому. В зависимости от расстояния до опоры, проводка производится изолированными или неизолированными проводами. А также может быть гибкой – из проводов, или жесткой – из шин.
Внутренняя электропроводка– прокладывается внутри помещения. Для установки используются изолированные провода, шины, кабели и шнуры. В свою очередь бывает открытой и скрытой.
Виды электропроводкиЭлектропроводка – это все кабели и провода, по которым осуществляется подвод и распределение электроэнергии в доме,

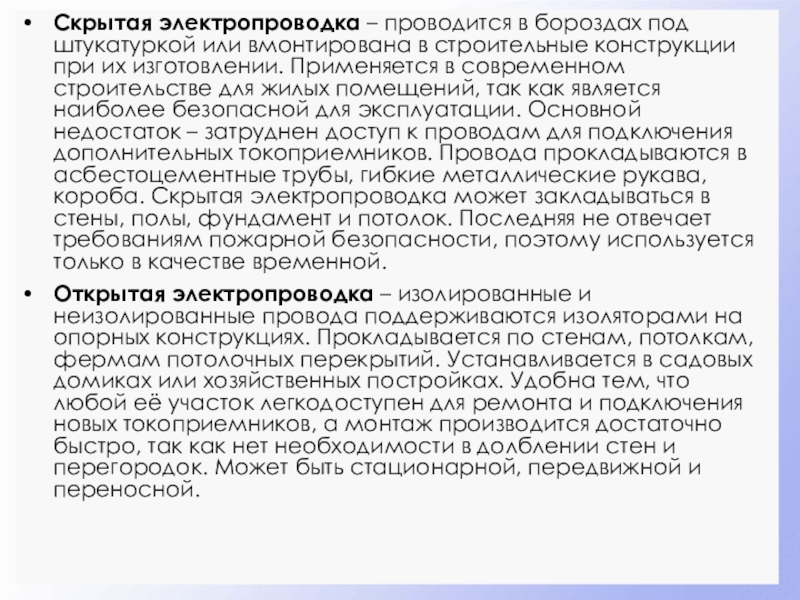

Слайд 12Скрытая электропроводка – проводится в бороздах под штукатуркой или вмонтирована в

строительные конструкции при их изготовлении. Применяется в современном строительстве для жилых помещений, так как является наиболее безопасной для эксплуатации. Основной недостаток – затруднен доступ к проводам для подключения дополнительных токоприемников. Провода прокладываются в асбестоцементные трубы, гибкие металлические рукава, короба. Скрытая электропроводка может закладываться в стены, полы, фундамент и потолок. Последняя не отвечает требованиям пожарной безопасности, поэтому используется только в качестве временной.
Открытая электропроводка – изолированные и неизолированные провода поддерживаются изоляторами на опорных конструкциях. Прокладывается по стенам, потолкам, фермам потолочных перекрытий. Устанавливается в садовых домиках или хозяйственных постройках. Удобна тем, что любой её участок легкодоступен для ремонта и подключения новых токоприемников, а монтаж производится достаточно быстро, так как нет необходимости в долблении стен и перегородок. Может быть стационарной, передвижной и переносной.
Скрытая электропроводка – проводится в бороздах под штукатуркой или вмонтирована в строительные конструкции при их изготовлении. Применяется

Слайд 13Комбинированная электропроводка – проводка прокладывается в кабель-каналах. Сочетает в себе доступность

открытой и безопасность скрытой, а также считается более изящной и менее трудоемкой.
Применяется в коридорах, подсобных помещениях.
Является традиционным способом для прокладки компьютерных сетей, пожарной и охранной сигнализации.
Комбинированная электропроводка – проводка прокладывается в кабель-каналах. Сочетает в себе доступность открытой и безопасность скрытой, а также

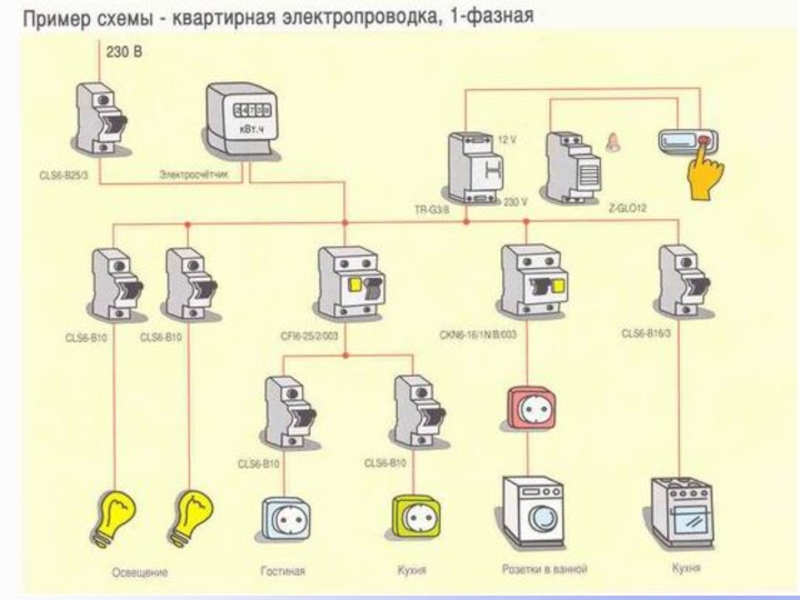

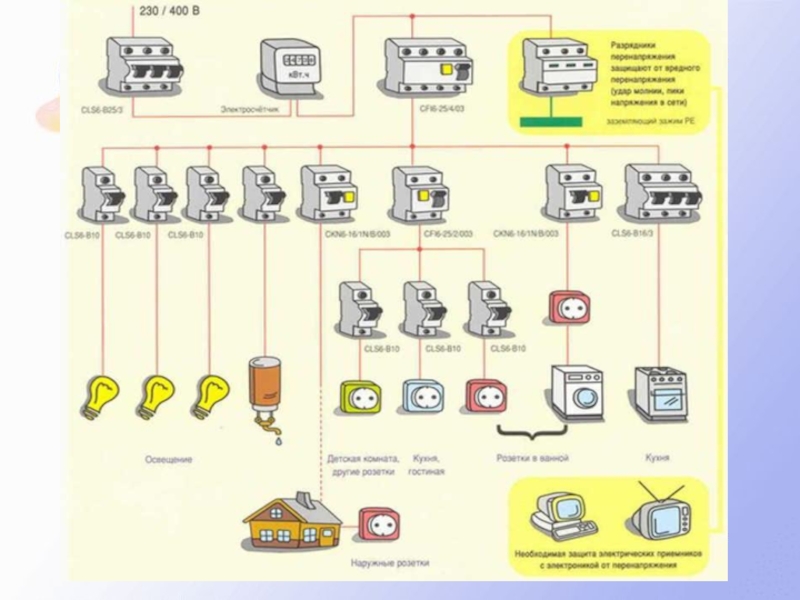

Слайд 141 фазная;
3 фазная


Виды схем квартирной электропроводки

1 фазная;3 фазнаяВиды схем квартирной электропроводки

Слайд 15Цель мозгового штурма
Описание основных целей
Есть ли идеи по продуктам и услугам?
Есть

ли идеи по улучшению продукта?
Есть ли идеи по названию продукта?
Есть ли идеи по продвижению продукта?
Есть ли предложения по технологии?
Определите первоочередные требования и ограничения
Цель мозгового штурмаОписание основных целейЕсть ли идеи по продуктам и услугам?Есть ли идеи по улучшению продукта?Есть ли

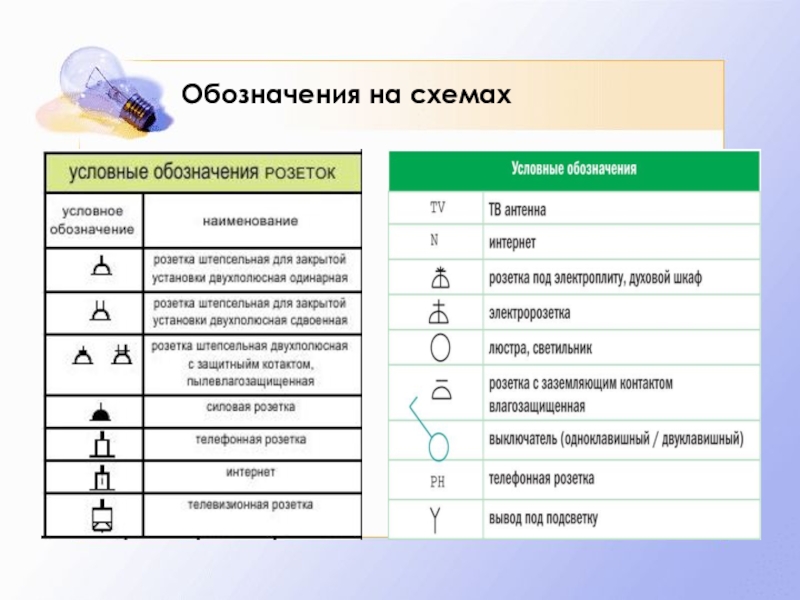

Слайд 18Обозначения на схемах

Обозначения на схемах

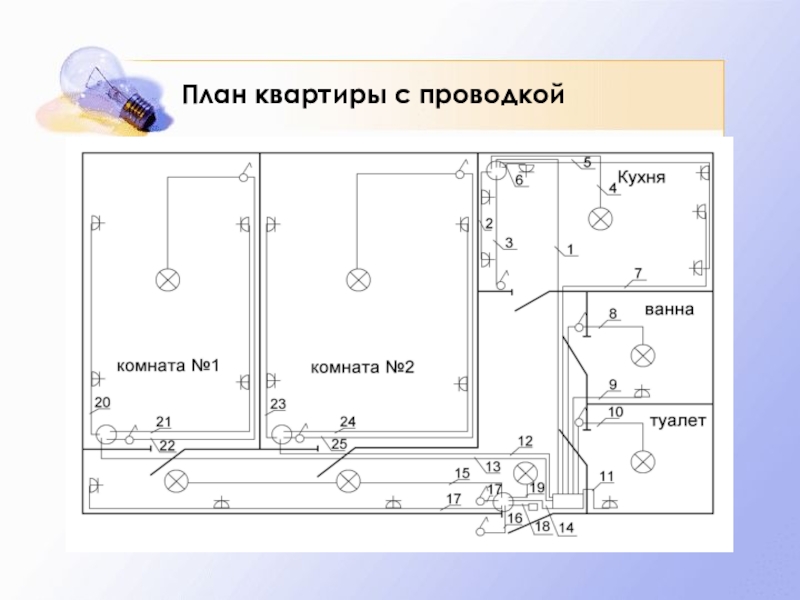

Слайд 19План квартиры с проводкой

План квартиры с проводкой

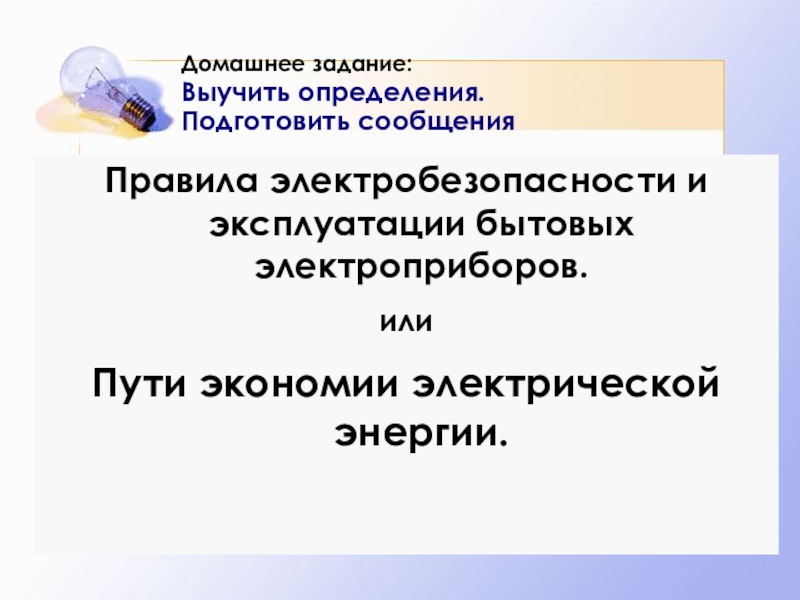

Слайд 20Домашнее задание: Выучить определения.

Подготовить сообщения

Правила электробезопасности и эксплуатации бытовых электроприборов.
или
Пути экономии электрической энергии.

Домашнее задание:  Выучить определения.           Подготовить сообщенияПравила
