Презентация, доклад по технологии Конструирование фартука (5 класс)
Содержание
- 1. Презентация по технологии Конструирование фартука (5 класс)
- 2. Мерки для построения чертежаСт=35смСб=40смДн=15смДнч=35см
- 3. Чтение чертежаНагрудникНижняя частьКарманПоясБретельЛ. серединыЛ. талииЛ. низаЛ. бокаЛ. верха
- 4. Построение сетки чертежаВВ1НН1ТТ1Точка В, прямой уголДлина фартука
- 5. Построение нагрудникаВВ1НН1ТТ1Ширина верха
- 6. Построение карманаВВ1НН1ТТ1Положение т.К ТК ↓ 7, КК1
- 7. Построение бретелиВВ1НН1ТТ1Точка Б, прямой уголШирина бретели
- 8. Построение поясаВВ1НН1ТТ1Точка П, прямой уголШирина бретели
- 9. Построение косынкиТочка Г, прямой уголСтороны косынки

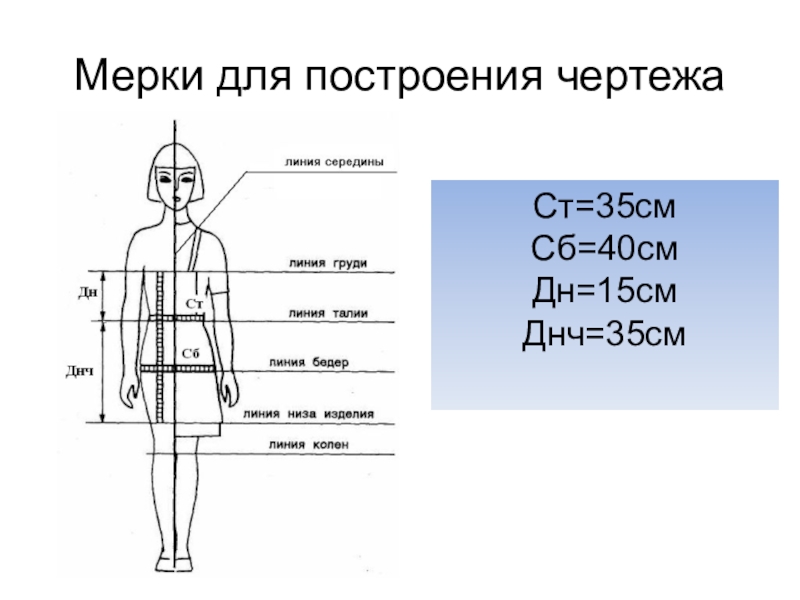

Мерки для построения чертежаСт=35смСб=40смДн=15смДнч=35см

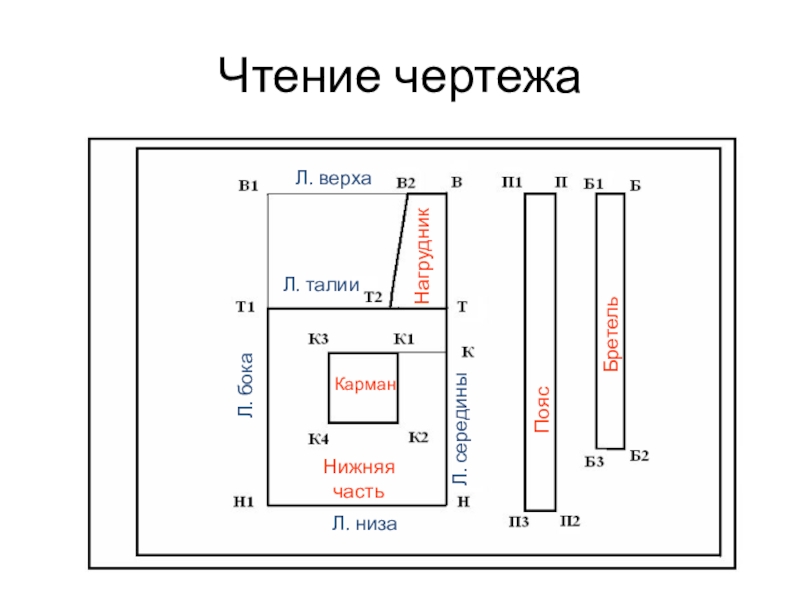

Слайд 3Чтение чертежа
Нагрудник
Нижняя часть
Карман
Пояс
Бретель
Л. середины
Л. талии
Л. низа
Л. бока
Л. верха

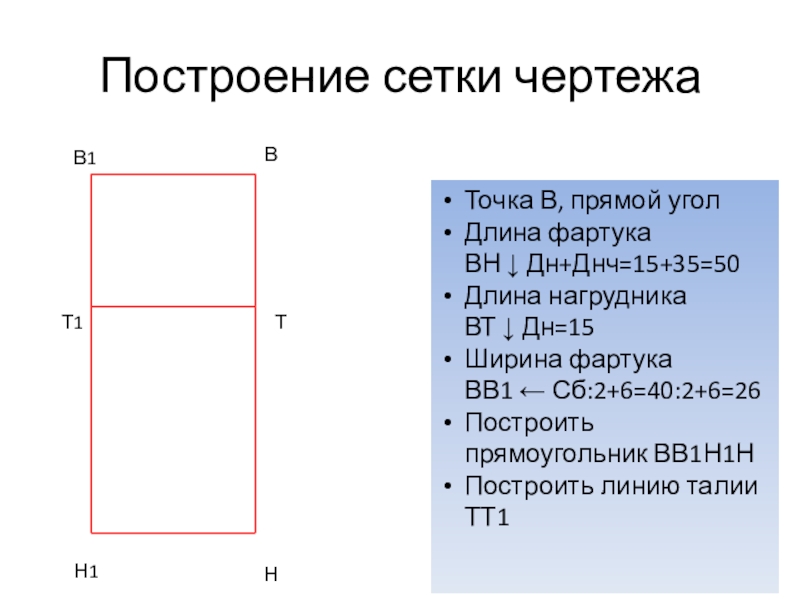

Слайд 4Построение сетки чертежа
В
В1
Н
Н1
Т
Т1
Точка В, прямой угол
Длина фартука
ВН ↓ Дн+Днч=15+35=50
Длина нагрудника ВТ ↓ Дн=15
Ширина фартука ВВ1 ← Сб:2+6=40:2+6=26
Построить прямоугольник ВВ1Н1Н
Построить линию талии ТТ1
Длина нагрудника ВТ ↓ Дн=15
Ширина фартука ВВ1 ← Сб:2+6=40:2+6=26
Построить прямоугольник ВВ1Н1Н
Построить линию талии ТТ1

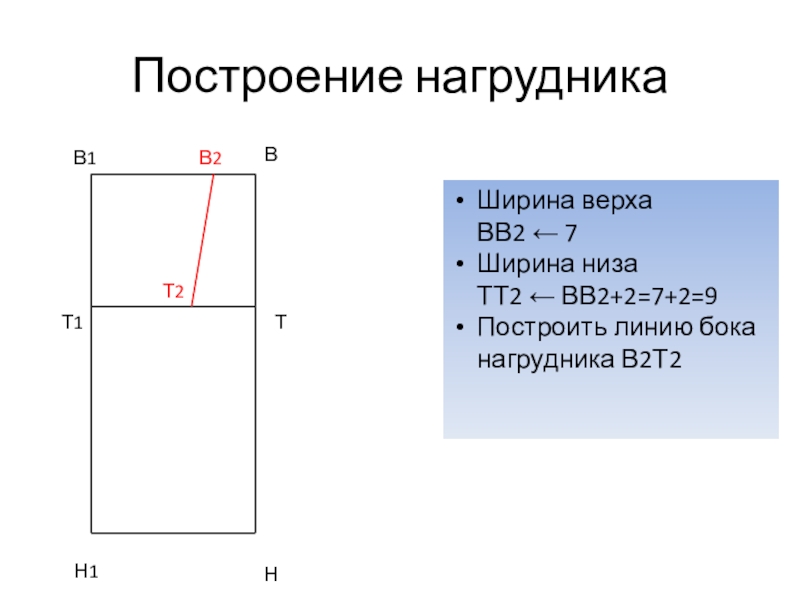

Слайд 5Построение нагрудника
В
В1
Н
Н1
Т
Т1
Ширина верха
ВВ2 ← 7
Ширина низа ТТ2 ← ВВ2+2=7+2=9
Построить линию бока нагрудника В2Т2
Ширина низа ТТ2 ← ВВ2+2=7+2=9
Построить линию бока нагрудника В2Т2
В2
Т2
Слайд 6Построение кармана
В
В1
Н
Н1
Т
Т1
Положение т.К ТК ↓ 7, КК1 ← 7
Карман К1К3 ↓
15, К1К2 ← 15
Построить квадрат К1К2К4К3
Построить квадрат К1К2К4К3
В2
Т2
К
К1
К3
К2
К4
Слайд 7Построение бретели
В
В1
Н
Н1
Т
Т1
Точка Б, прямой угол
Ширина бретели
ББ1 ← 6
Длина бретели ББ2 ↓50
Построить прямоугольник ББ2Б3Б1
Длина бретели ББ2 ↓50
Построить прямоугольник ББ2Б3Б1
В2
Т2
К
К1
К3
К2
К4
Б
Б1
Б2
Б3

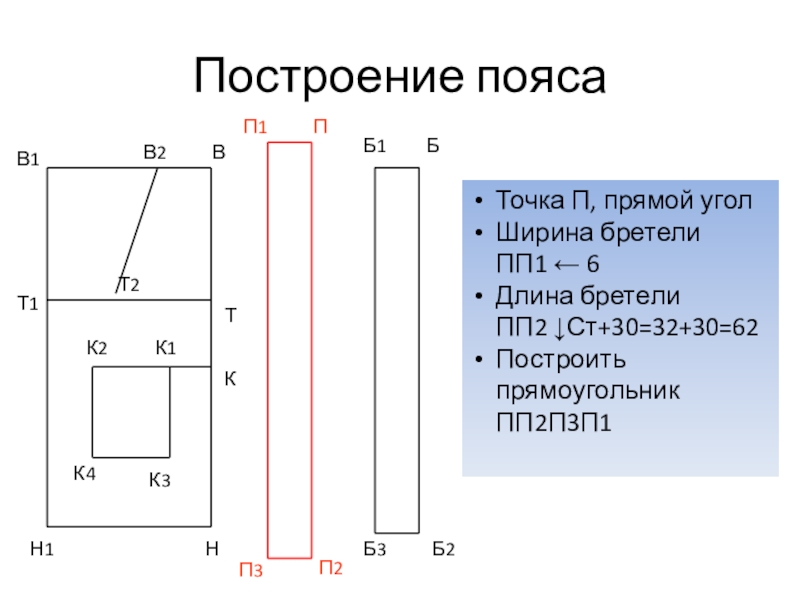

Слайд 8Построение пояса
В
В1
Н
Н1
Т
Т1
Точка П, прямой угол
Ширина бретели
ПП1 ← 6
Длина бретели ПП2 ↓Ст+30=32+30=62
Построить прямоугольник ПП2П3П1
Длина бретели ПП2 ↓Ст+30=32+30=62
Построить прямоугольник ПП2П3П1
В2
Т2
К
К1
К3
К2
К4
Б
Б1
Б2
Б3
П
П1
П3
П2
Слайд 9Построение косынки
Точка Г, прямой угол
Стороны косынки
ГГ1 ← 40 ГГ2 ↓40
Построить прямоугольный треугольник ГГ1Г2
Построить прямоугольный треугольник ГГ1Г2
Г
Г1
Г2
