Презентация, доклад по технологии каменных работ на тему Подмости, леса

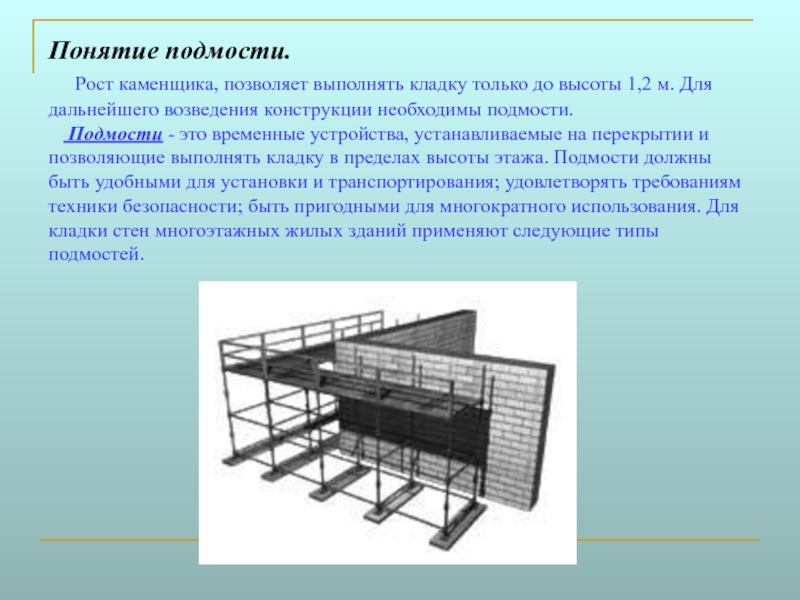

м. Для дальнейшего возведения конструкции необходимы подмости.     Подмости - это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа. Подмости должны быть удобными для установки и транспортирования; удовлетворять требованиям техники безопасности; быть пригодными для многократного использования. Для кладки стен многоэтажных жилых зданий применяют следующие типы подмостей.

соединенных с ним треугольных металлических опор. При выполнении кладки второго яруса, т.е. выше 1,2 м от перекрытия, опоры расположены в нижнем положении. При кладке третьего яруса, выше 2,4 м, опоры подмостей занимают верхнее положение.

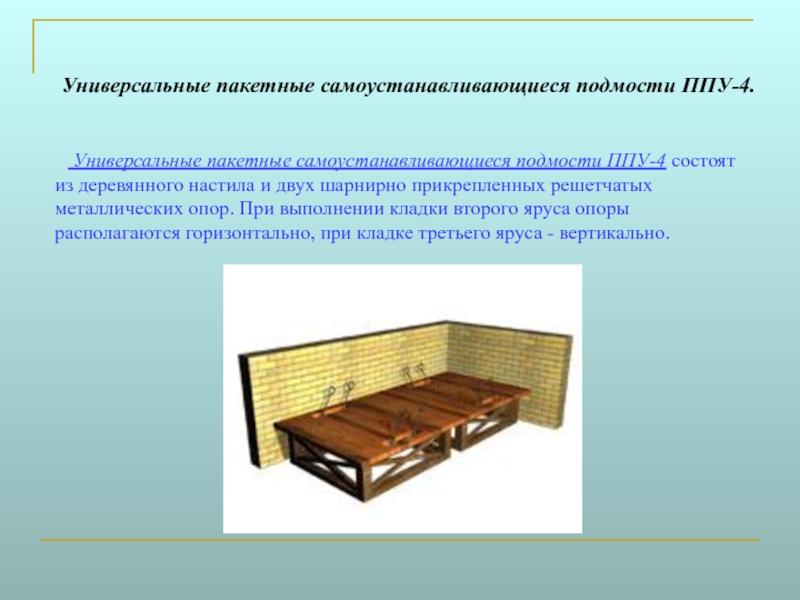

из деревянного настила и двух шарнирно прикрепленных решетчатых металлических опор. При выполнении кладки второго яруса опоры располагаются горизонтально, при кладке третьего яруса - вертикально.

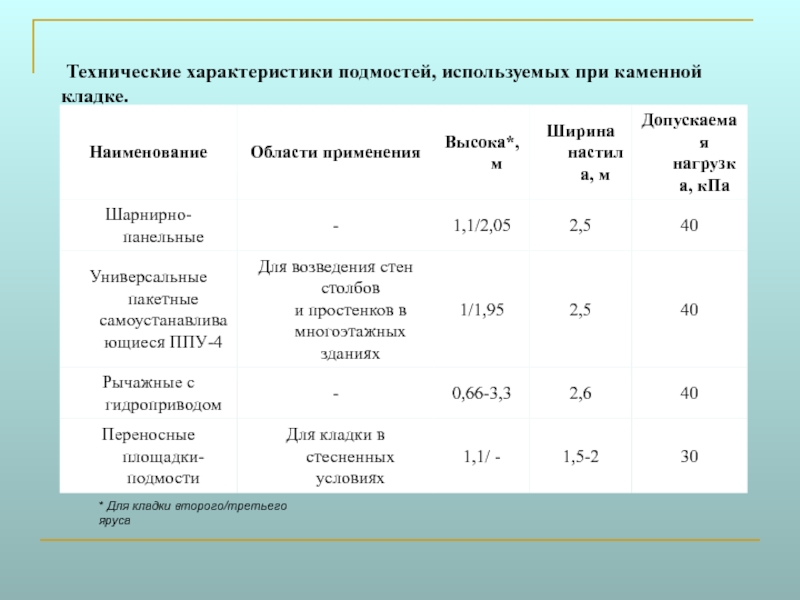

второго/третьего яруса

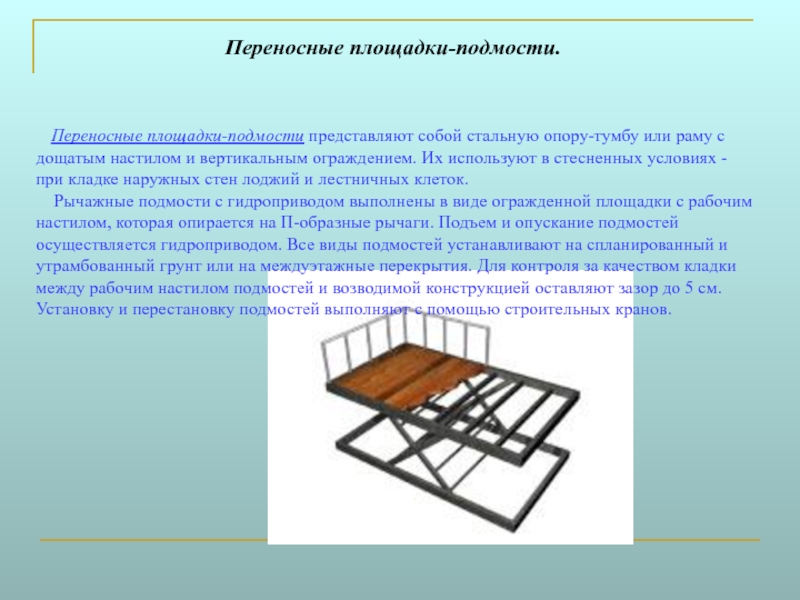

дощатым настилом и вертикальным ограждением. Их используют в стесненных условиях - при кладке наружных стен лоджий и лестничных клеток.     Рычажные подмости с гидроприводом выполнены в виде огражденной площадки с рабочим настилом, которая опирается на П-образные рычаги. Подъем и опускание подмостей осуществляется гидроприводом. Все виды подмостей устанавливают на спланированный и утрамбованный грунт или на междуэтажные перекрытия. Для контроля за качеством кладки между рабочим настилом подмостей и возводимой конструкцией оставляют зазор до 5 см. Установку и перестановку подмостей выполняют с помощью строительных кранов.

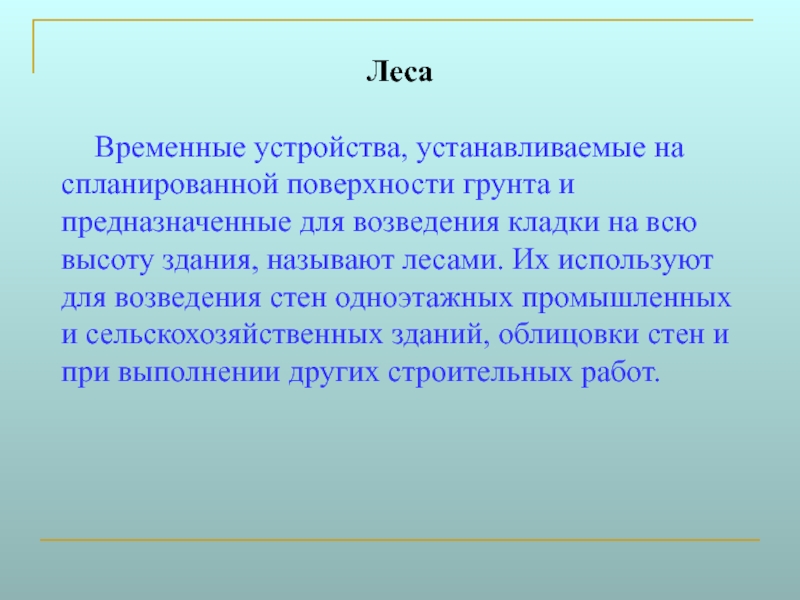

возведения кладки на всю высоту здания, называют лесами. Их используют для возведения стен одноэтажных промышленных и сельскохозяйственных зданий, облицовки стен и при выполнении других строительных работ.

из стоек и ригелей. Стойки устанавливают в башмаки, уложенные на подкладки. Между собой стойки соединяют поперечными ригелями, на концах которых приварены крюки, вставляемые в трубчатые патрубки стоек. Поверх ригелей укладывают щитовой настил и ограждают его перилами.     По ходу кладки стойки трубчатых лесов наращивают, связывают ригелями, и переставляют настил. Устойчивость смонтированных лесов обеспечивается диагональными связями, установленными в углах через 25-30 м по длине, а также креплением к анкерам, заделанным в кладку. При значительной протяженности лесов в центре настила через каждые 4-6 м устраивают лестничные клетки. Леса такой конструкции рассчитаны на возведение стен высотой до 40 м.

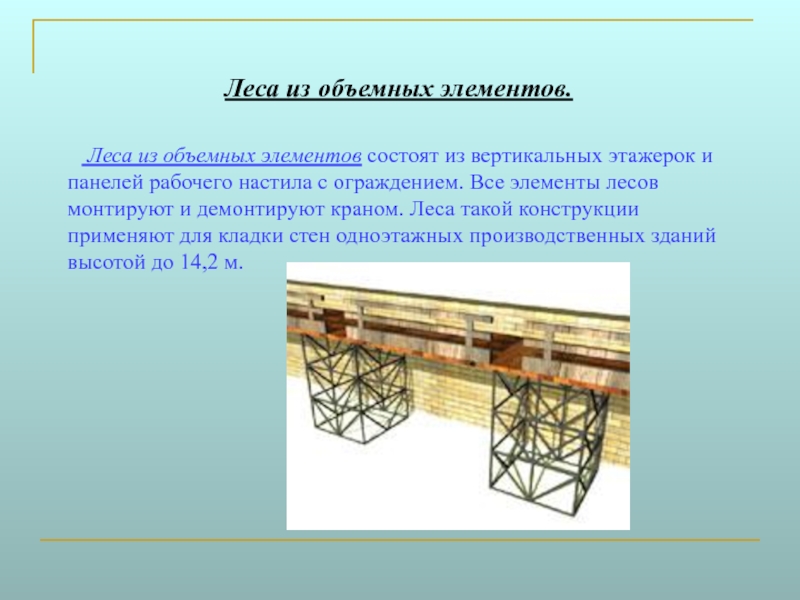

этажерок и панелей рабочего настила с ограждением. Все элементы лесов монтируют и демонтируют краном. Леса такой конструкции применяют для кладки стен одноэтажных производственных зданий высотой до 14,2 м.

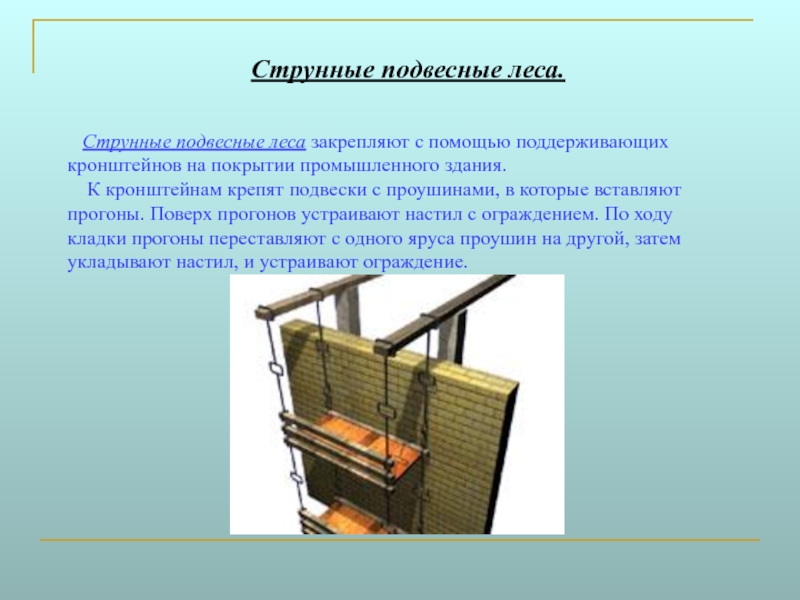

на покрытии промышленного здания.     К кронштейнам крепят подвески с проушинами, в которые вставляют прогоны. Поверх прогонов устраивают настил с ограждением. По ходу кладки прогоны переставляют с одного яруса проушин на другой, затем укладывают настил, и устраивают ограждение.

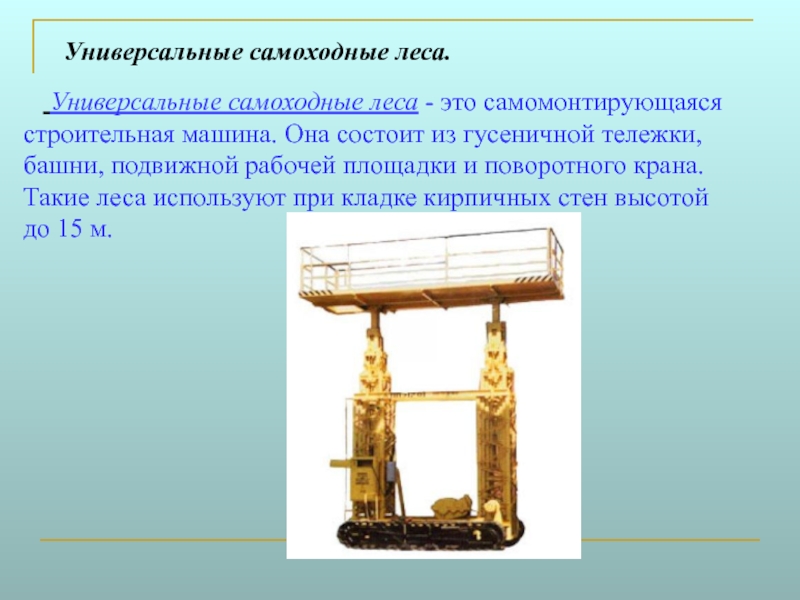

самомонтирующаяся строительная машина. Она состоит из гусеничной тележки, башни, подвижной рабочей площадки и поворотного крана. Такие леса используют при кладке кирпичных стен высотой до 15 м.
