Презентация, доклад по технологии к уроку Зачистка поверхности деталей из древесины (5 класс).

из древесины

Подготовил: учитель технологии
Уразаев Ирик Сагитович

Презентация предназначена для учащихся 5 классов.
Материалы скопированы документ камерой «AVer» из учебника
«Технология. Индустриальные технологии» 5 класс.
Под редакцией А.Т. Тищенко. В.Д. Симоненко.

пользоваться:

Поэтому после пиления и строгания деталей из древесины нужно на всех поверхностях зачистить неровности. Зачистку поверхностей выполняют напильниками.

гладким и ровным или
шероховатым, с заусенцами?

Ответ, конечно же, ясен - первым.

грубой (черновой) обработки, а напильник — для чистовой.

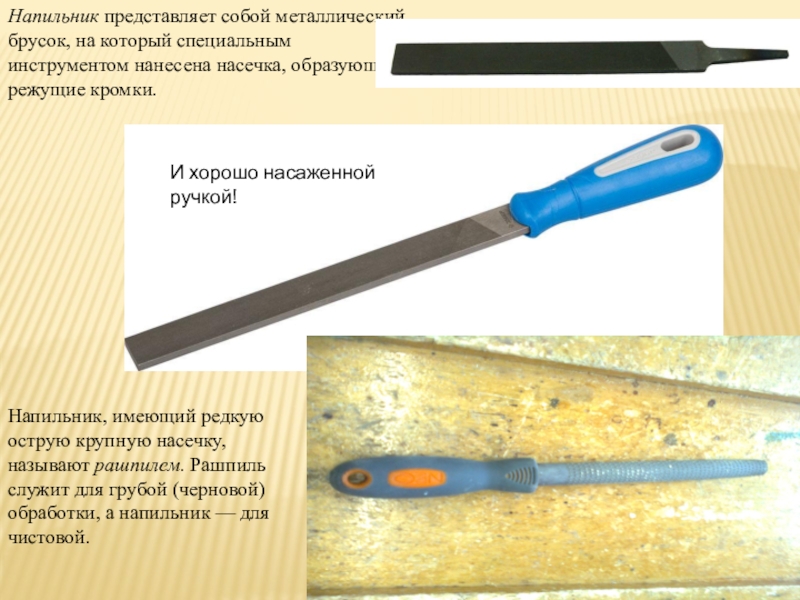

Напильник представляет собой металлический брусок, на который специальным инструментом нанесена насечка, образующая режущие кромки.

И хорошо насаженной ручкой!

металлические детали, потому что остатки металлической пыли могут загрязнить деревянную деталь.

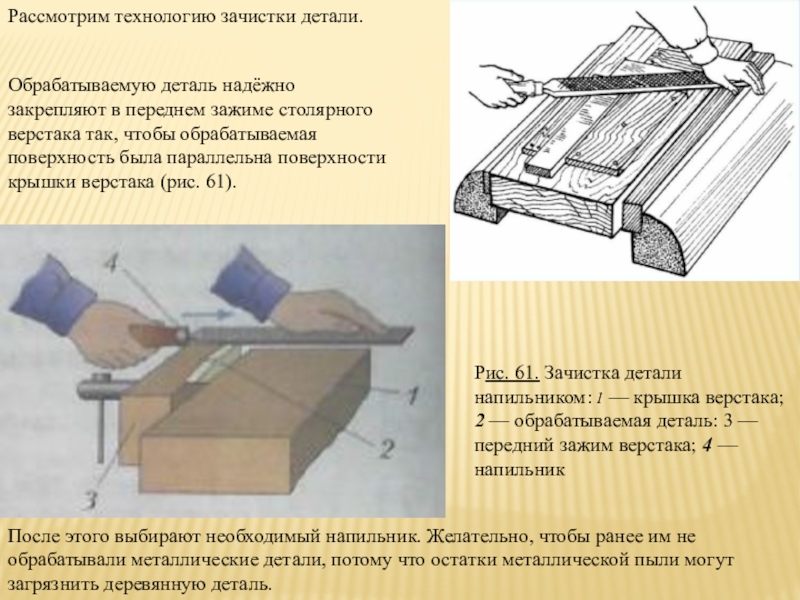

Рассмотрим технологию зачистки детали.

Обрабатываемую деталь надёжно закрепляют в переднем зажиме столярного верстака так, чтобы обрабатываемая поверхность была параллельна поверхности крышки верстака (рис. 61).

Рис. 61. Зачистка детали
напильником: 1 — крышка верстака; 2 — обрабатываемая деталь: 3 — передний зажим верстака; 4 — напильник

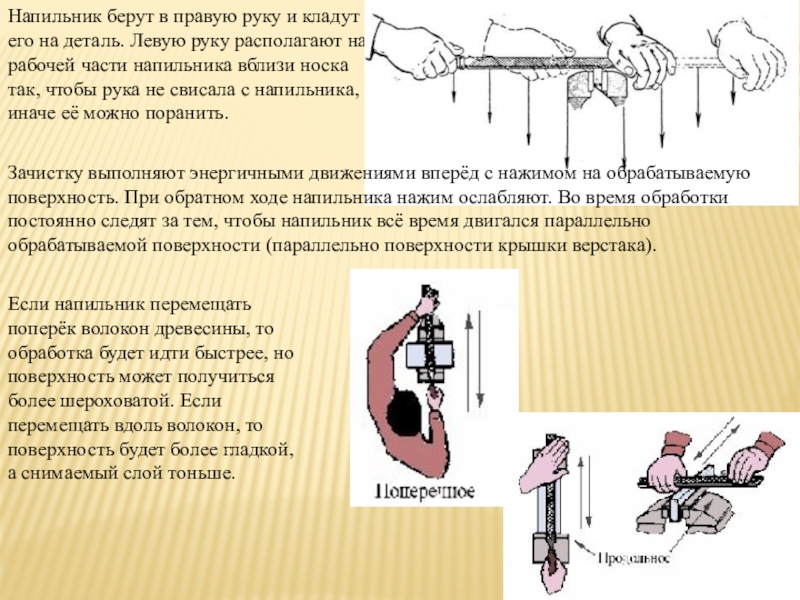

руку располагают на рабочей части напильника вблизи носка так, чтобы рука не свисала с напильника, иначе её можно поранить.

Зачистку выполняют энергичными движениями вперёд с нажимом на обрабатываемую поверхность. При обратном ходе напильника нажим ослабляют. Во время обработки постоянно следят за тем, чтобы напильник всё время двигался параллельно обрабатываемой поверхности (параллельно поверхности крышки верстака).

Если напильник перемещать поперёк волокон древесины, то обработка будет идти быстрее, но поверхность может получиться более шероховатой. Если перемещать вдоль волокон, то поверхность будет более гладкой, а снимаемый слой тоньше.

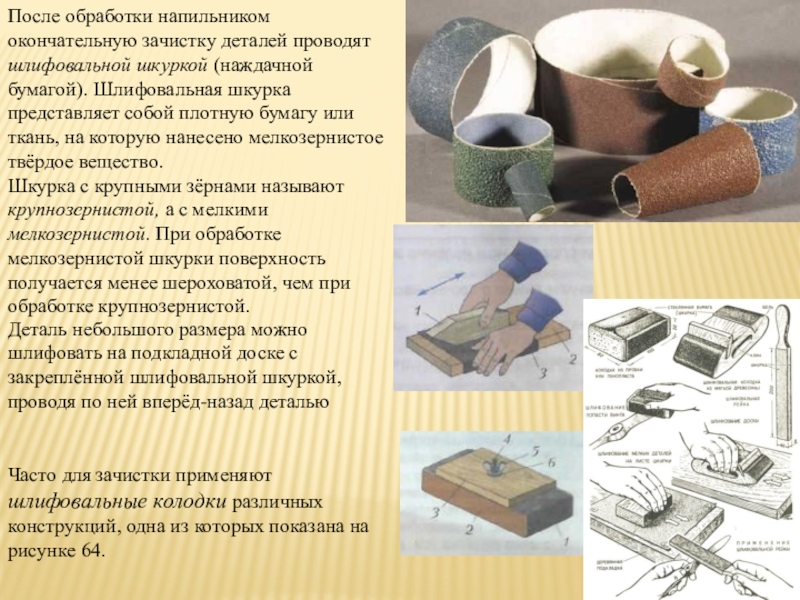

Шлифовальная шкурка представляет собой плотную бумагу или ткань, на которую нанесено мелкозернистое твёрдое вещество.
Шкурка с крупными зёрнами называют крупнозернистой, а с мелкими мелкозернистой. При обработке мелкозернистой шкурки поверхность получается менее шероховатой, чем при обработке крупнозернистой.

Деталь небольшого размера можно шлифовать на подкладной доске с закреплённой шлифовальной шкуркой, проводя по ней вперёд-назад деталью

Часто для зачистки применяют шлифовальные колодки различных конструкций, одна из которых показана на рисунке 64.

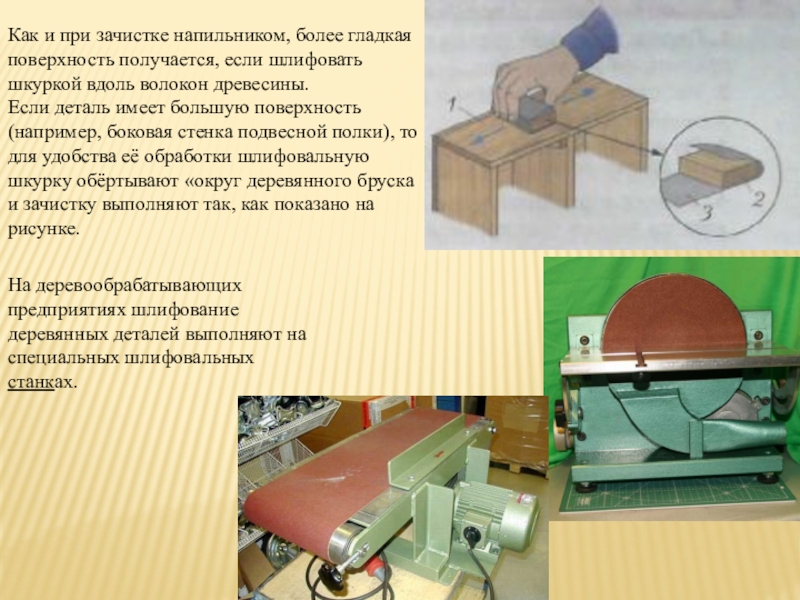

Как и при зачистке напильником, более гладкая поверхность получается, если шлифовать шкуркой вдоль волокон древесины.
Если деталь имеет большую поверхность (например, боковая стенка подвесной полки), то для удобства её обработки шлифовальную шкурку обёртывают «округ деревянного бруска и зачистку выполняют так, как показано на рисунке.

верстаке.
2. Работать напильником и рашпилем только с прочно насаженной ручкой.
3. Во время работы не захватывать левой рукой носок напильника.
4. Опилки и шлифовальную пыль нельзя сдувать, а следует удалять только специальной щёткой.

Правила безопасности.

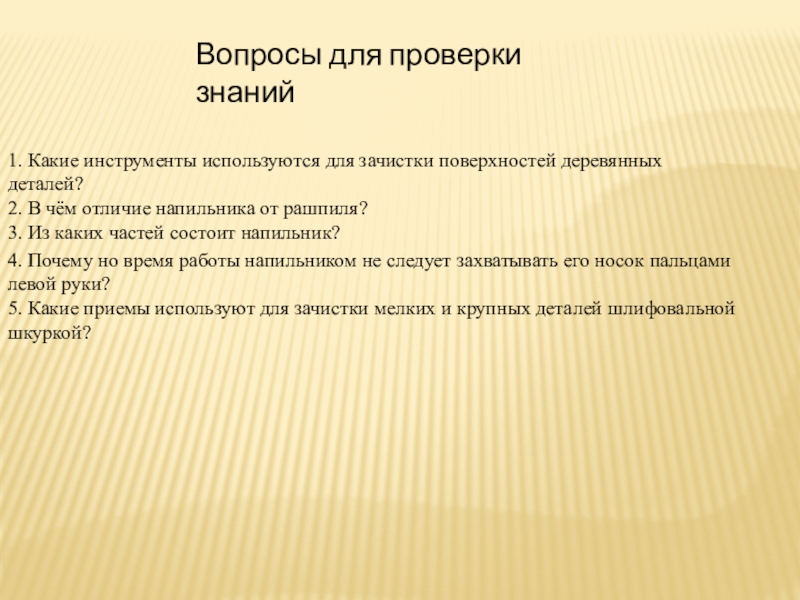

чём отличие напильника от рашпиля?
3. Из каких частей состоит напильник?

4. Почему но время работы напильником не следует захватывать его носок пальцами левой руки?
5. Какие приемы используют для зачистки мелких и крупных деталей шлифовальной шкуркой?

Вопросы для проверки знаний
