Презентация, доклад по технологии к уроку Неполадки в работе швейной машины
Содержание
- 1. Презентация по технологии к уроку Неполадки в работе швейной машины
- 2. МАШИНОВЕДЕНИЕ1. История создания швейной машины. Первый
- 3. МАШИНОВЕДЕНИЕ1. История создания швейной машины
- 4. 1900 год.фирма «Зингер» основала заводподмосковный г.Подольск2. Швейные

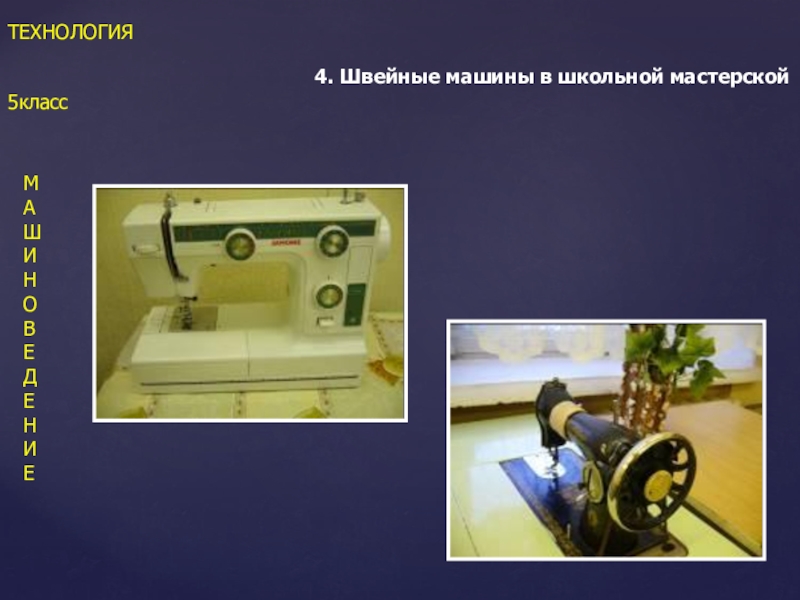

- 5. МАШИНОВЕДЕНИЕТЕХНОЛОГИЯ5класс4. Швейные машины в школьной мастерской
- 6. Промышленные швейные машины
- 7. Регуляторы швейной машины Регулятор длины стежкаРегулятор
- 8. 1.Регулятор длины стежка швейная машина 2-М кл. ПМЗЦентральная прорезьРычаг регулятораБоковая прорезьВинт-фиксаторШкала с делениями125423
- 9. Регулирование длины стежкаL=0мм машина не шьетL=4мм образование сборкиL=2,5мм для тонких тканейL=-2,5мм обратный ход машины

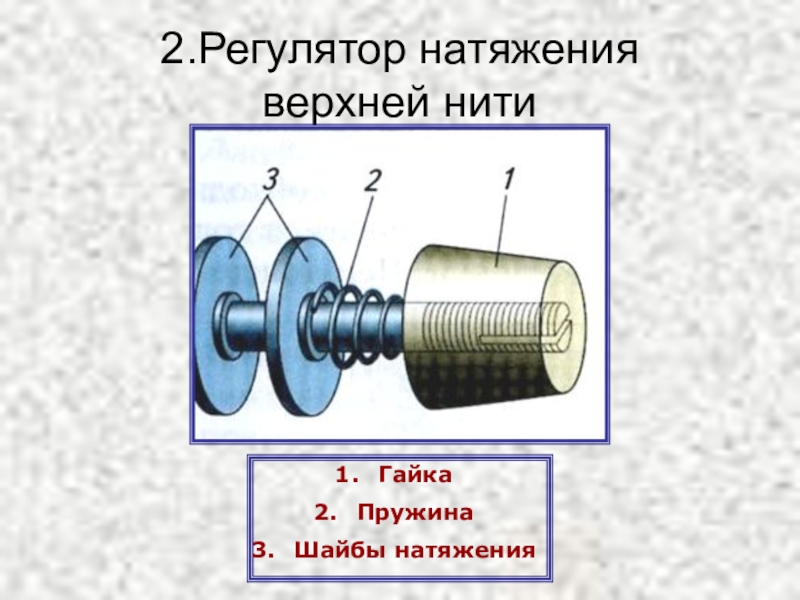

- 10. 2.Регулятор натяжения верхней нитиГайкаПружинаШайбы натяжения
- 11. Повторим устройство шпульного колпачкаПрорезьРегулировочный винт
- 12. 3.Регулятор натяжения нижней нити Натяжение
- 13. 4. Повторим строение машинной иглы1234765ЛезвиеУшкоКороткий желобокЛыскаСтерженьКолбаДлинный желобок
- 14. Тема урока: Неполадки в работе
- 15. Слайд 15
- 16. Правила установки иглыПоворотом махового колеса поднять игловодитель

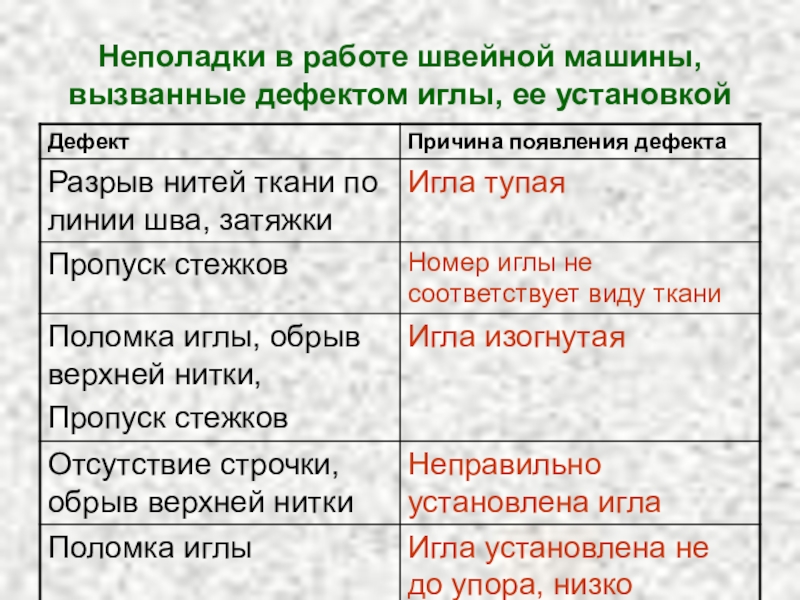

- 17. Неполадки в работе швейной машины, вызванные дефектом иглы, ее установкой
- 18. ЗаданиеПодбери № ниток разной толщины к иглам
- 19. физминутка для глаз
- 20. Слайд 20

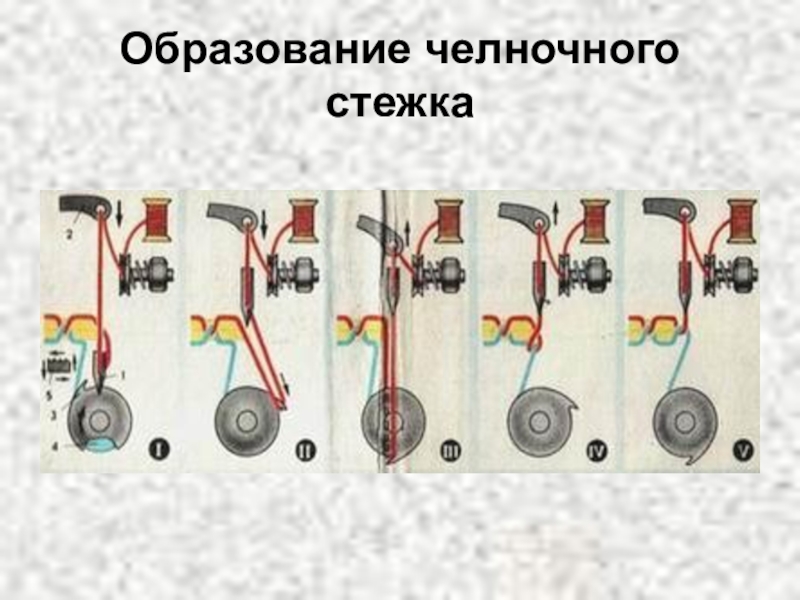

- 21. Образование челночного стежка
- 22. Двухниточная строчкаОбразуется в результате переплетения игольной (верхней
- 23. Схема образования стежка
- 24. Слайд 24
- 25. Задание Работа по карточкамОпредели и напиши названия
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Наладчик – механик швейного оборудования
- 31. ЗаданиеУстранить неполадки в работе швейной машины.Заполнить таблицу,
- 32. Руководство по эксплуатации
- 33. Домашнее задание
МАШИНОВЕДЕНИЕ1. История создания швейной машины. Первый проект машины для пошивы одежды предложил Леонардо да Винчи( КОНЕЦ XV в. )
Слайд 2М
А
Ш
И
Н
О
В
Е
Д
Е
Н
И
Е
1. История создания швейной машины.
Первый проект машины для пошивы
одежды предложил
Леонардо да Винчи
Леонардо да Винчи
( КОНЕЦ XV в. )
Слайд 41900 год.
фирма «Зингер»
основала завод
подмосковный г.Подольск
2. Швейные машины в России
М
А
Ш
И
Н
О
В
Е
Д
Е
Н
И
Е
1917 год
Подольский
механический завод (ПМЗ)
стал центром отечественного швейного машиностроения
стал центром отечественного швейного машиностроения

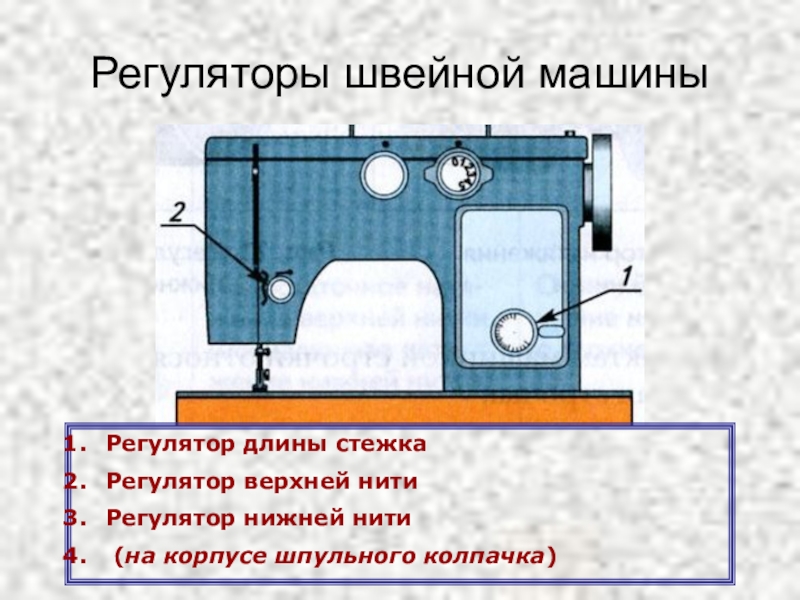

Слайд 7
Регуляторы швейной машины
Регулятор длины стежка
Регулятор верхней нити
Регулятор нижней нити
(на корпусе шпульного колпачка)

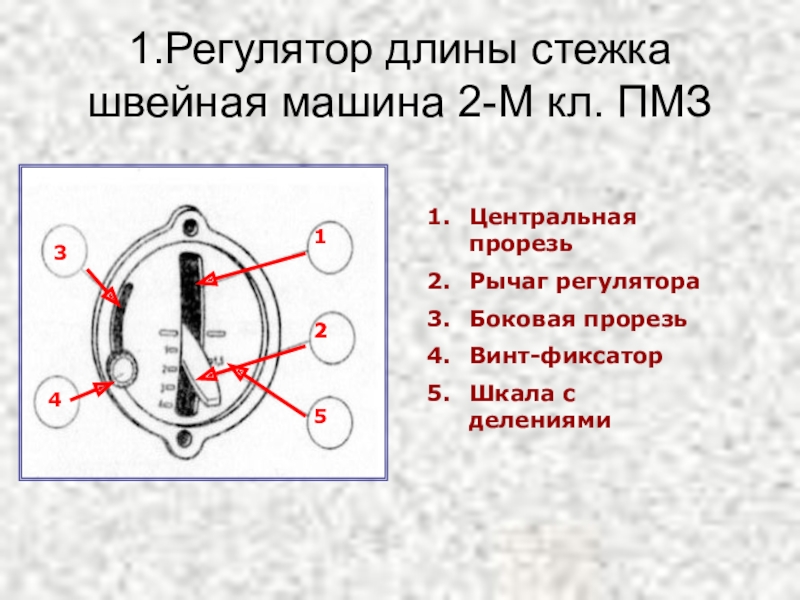

Слайд 81.Регулятор длины стежка швейная машина 2-М кл. ПМЗ
Центральная прорезь
Рычаг регулятора
Боковая прорезь
Винт-фиксатор
Шкала
с делениями
1
2
5
4
2
3
Слайд 9Регулирование длины стежка
L=0мм машина не шьет
L=4мм образование сборки
L=2,5мм для тонких тканей
L=-2,5мм
обратный ход машины
Слайд 11Повторим устройство
шпульного колпачка
Прорезь
Регулировочный винт
Корпус шпульного колпачка
Пластинчатая пружина
Защелка
Установочный палец
4
5
6
2
3
6
6
5
6
6
5
6
4
5
6
3
4
5
6
1
2
3
4
5
6
Слайд 12
3.Регулятор натяжения
нижней нити
Натяжение нижней нитки регулируется винтом, который прижимает пружину
к корпусу шпульного колпачка

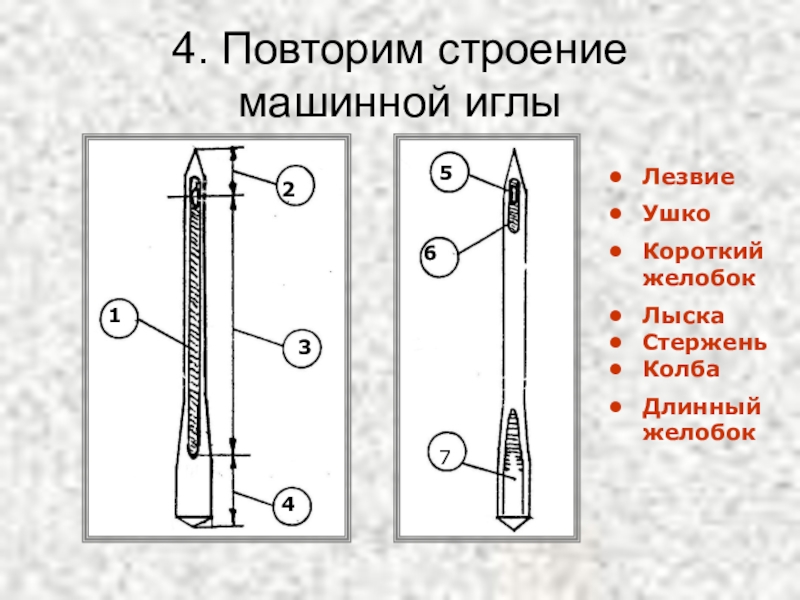

Слайд 134. Повторим строение
машинной иглы
1
2
3
4
7
6
5
Лезвие
Ушко
Короткий желобок
Лыска
Стержень
Колба
Длинный желобок
Слайд 14Тема урока: Неполадки в работе
швейной машины
Цель урока: Научиться устранять неполадки в работе швейной машины.
План
Игла
Плохая строчка
Обрыв верхней нитки

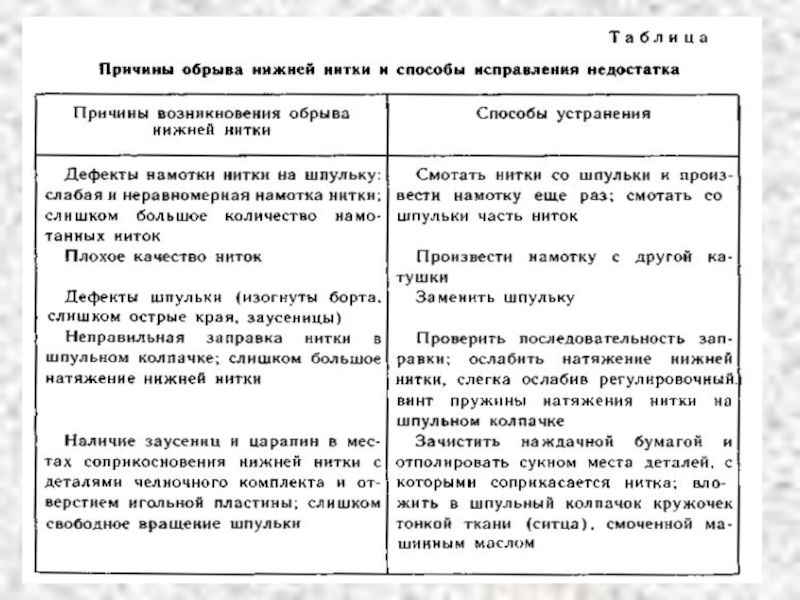

Обрыв нижней нитки

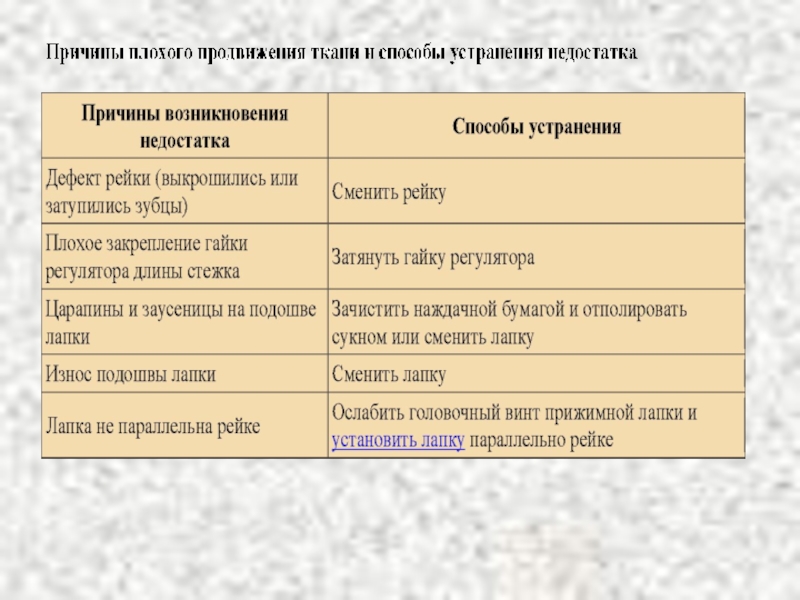

Плохое передвижение ткани
Слайд 16Правила установки иглы
Поворотом махового колеса поднять игловодитель в верхнее положение
Ослабить винт
Вставить
иглу до упора
Длинный желобок со стороны нитенаправителя
Закрепить винт
Длинный желобок со стороны нитенаправителя
Закрепить винт

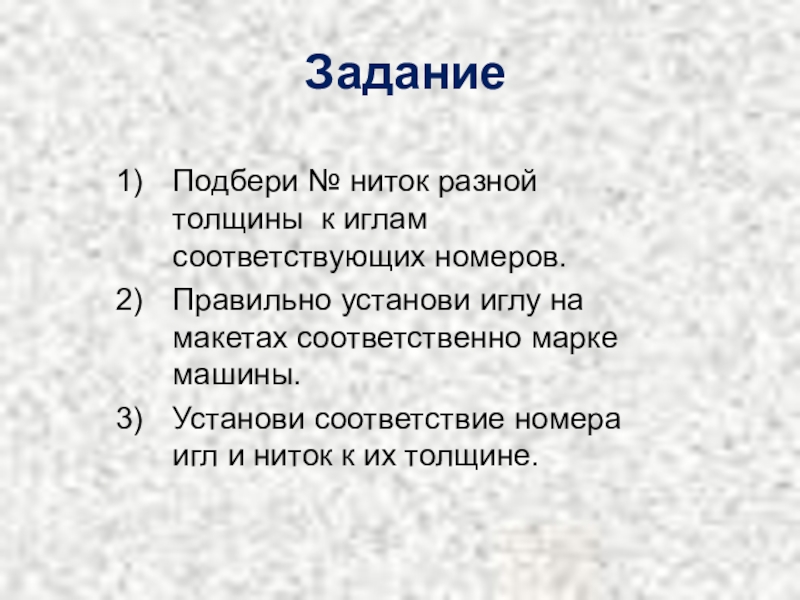

Слайд 18Задание
Подбери № ниток разной толщины к иглам соответствующих номеров.
Правильно установи
иглу на макетах соответственно марке машины.
Установи соответствие номера игл и ниток к их толщине.
Установи соответствие номера игл и ниток к их толщине.

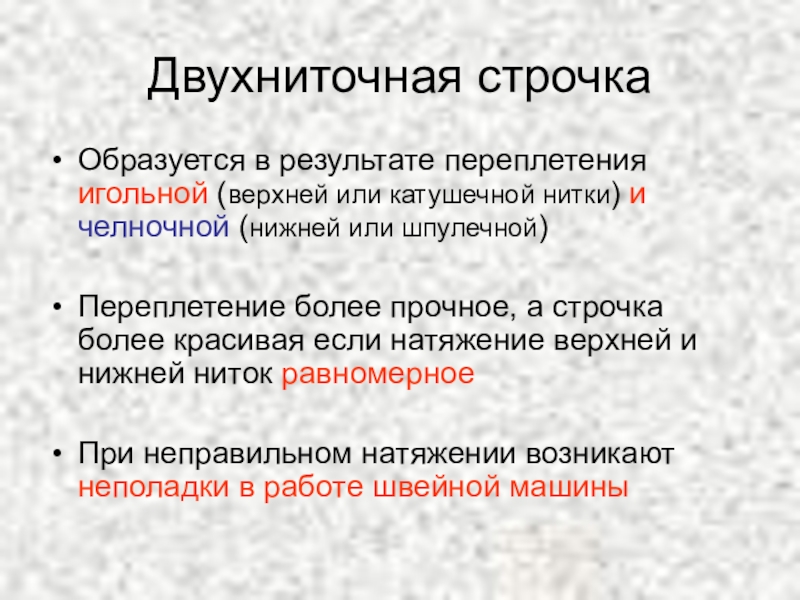

Слайд 22Двухниточная строчка
Образуется в результате переплетения игольной (верхней или катушечной нитки) и
челночной (нижней или шпулечной)
Переплетение более прочное, а строчка более красивая если натяжение верхней и нижней ниток равномерное
При неправильном натяжении возникают неполадки в работе швейной машины
Переплетение более прочное, а строчка более красивая если натяжение верхней и нижней ниток равномерное
При неправильном натяжении возникают неполадки в работе швейной машины
Слайд 25Задание
Работа по карточкам
Определи и напиши названия строчек.
Напиши, что нужно сделать,
если машина петляет сверху?
Напиши, что нужно сделать, если машина петляет снизу?
Напиши, что нужно сделать, если машина петляет снизу?

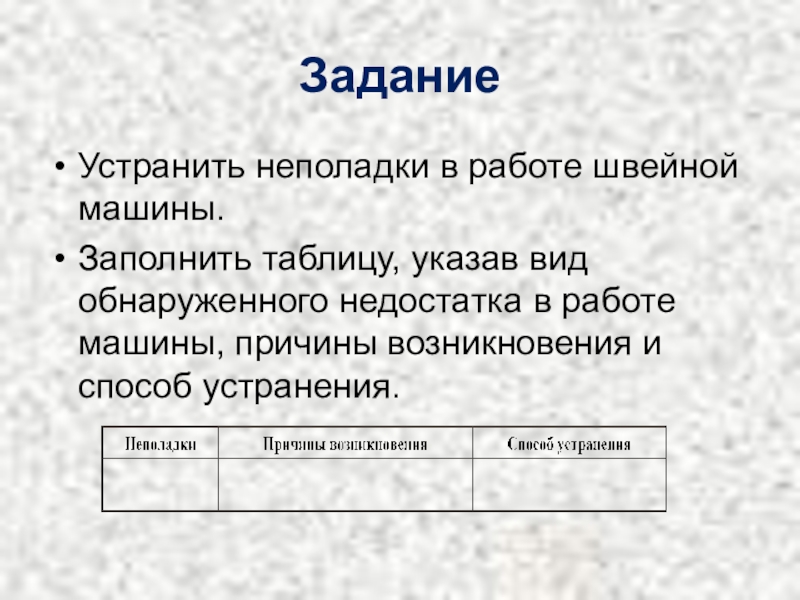

Слайд 31Задание
Устранить неполадки в работе швейной машины.
Заполнить таблицу, указав вид обнаруженного недостатка
в работе машины, причины возникновения и способ устранения.
