Презентация, доклад по технологии к уроку Машиноведение. Машинная игла. (6класс)

Суханова В. А.,
учитель технологии,
город Уфа,
МАОУ «Лицей № 155»

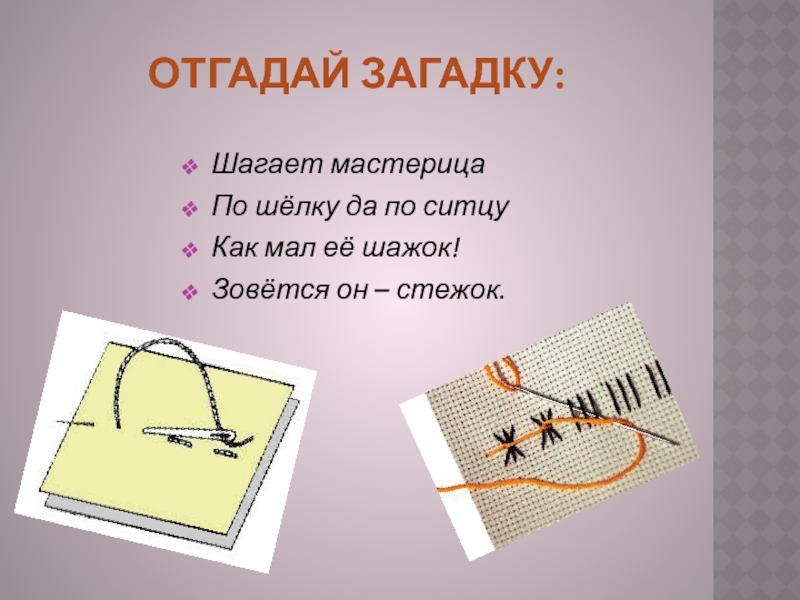

– стежок.

Заправьте её в нитку и попробуйте шить.
Не получилось???
Для чего нужна эта игла?
Что нужно знать о машинной игле?
Что может случиться с иглой?
Что мы будем изучать сегодня на уроке?
Чему вы хотите научиться сегодня и для чего?
Что нам нужно для этого сделать?

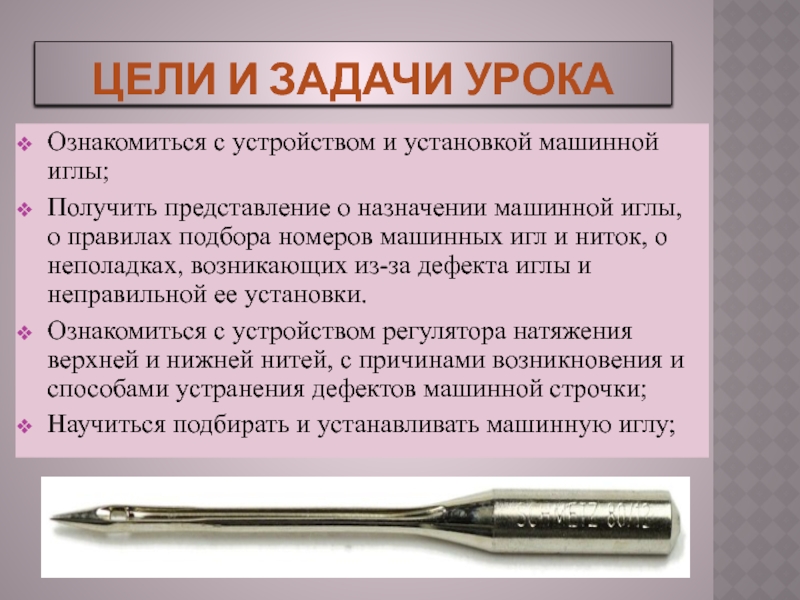

о назначении машинной иглы, о правилах подбора номеров машинных игл и ниток, о неполадках, возникающих из-за дефекта иглы и неправильной ее установки.
Ознакомиться с устройством регулятора натяжения верхней и нижней нитей, с причинами возникновения и способами устранения дефектов машинной строчки;
Научиться подбирать и устанавливать машинную иглу;

подготовить швейную машину к работе?
Как начинают выполнять машинную строчку?
Как выполняют поворот строчки под углом?
Где находится переключатель вида строчки?
Как сделать закрепку в начале и в конце строчки?
Какие строчки можно выполнить на машине стоящей перед вами?
Для чего нужен регулятор длины стежка?
Где находится клавиша шитья назад?
Для чего она используется?
Как закончить работу на швейной машине?
Что собой представляет машинная игла?

ушком на заостренном конце и челночное устройство.

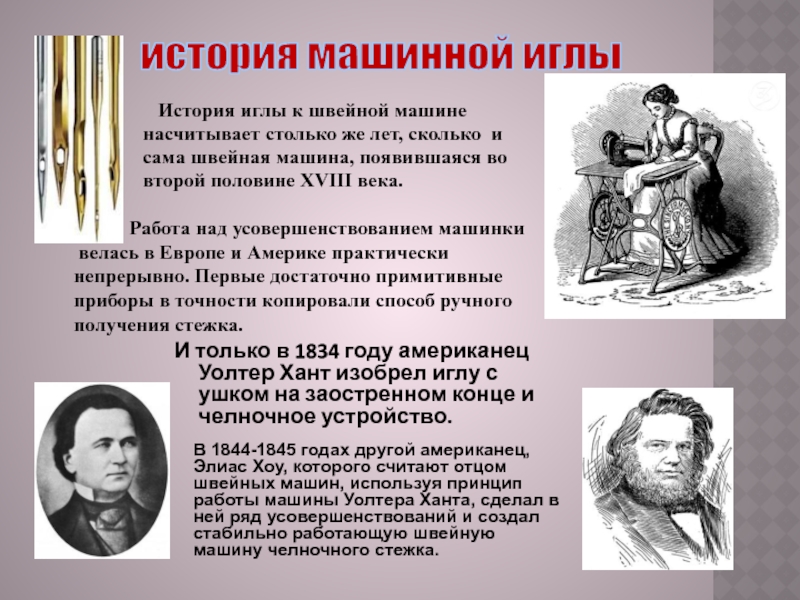

История иглы к швейной машине
насчитывает столько же лет, сколько и
сама швейная машина, появившаяся во
второй половине XVIII века.

история машинной иглы

Работа над усовершенствованием машинки
велась в Европе и Америке практически
непрерывно. Первые достаточно примитивные
приборы в точности копировали способ ручного
получения стежка.

В 1844-1845 годах другой американец, Элиас Хоу, которого считают отцом швейных машин, используя принцип работы машины Уолтера Ханта, сделал в ней ряд усовершенствований и создал стабильно работающую швейную машину челночного стежка.

для образования стежка.

в длинном желобке беспрепятственно выходит наружу. Нить же со стороны короткого желобка застревает из-за трения в ткани. Поэтому, когда игла полностью выходит из материала, снизу остается петелька. Носик челнока захватывает ее и образуется стежок.

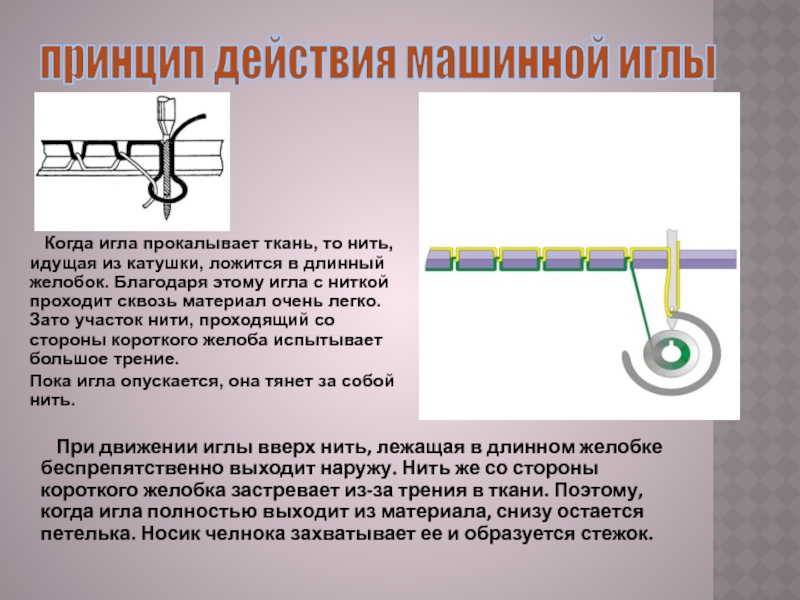

принцип действия машинной иглы

Когда игла прокалывает ткань, то нить, идущая из катушки, ложится в длинный желобок. Благодаря этому игла с ниткой проходит сквозь материал очень легко. Зато участок нити, проходящий со стороны короткого желоба испытывает большое трение.
Пока игла опускается, она тянет за собой нить.

там же, где у иглы для ручного шитья

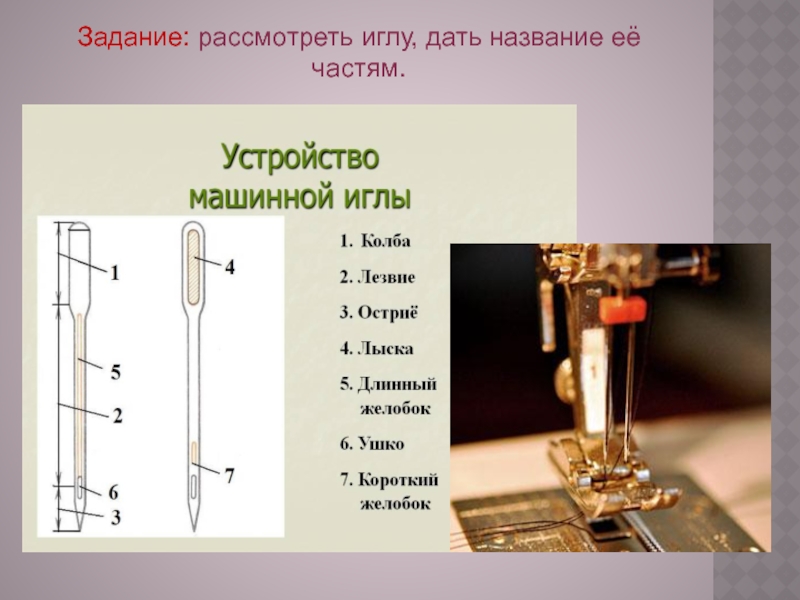

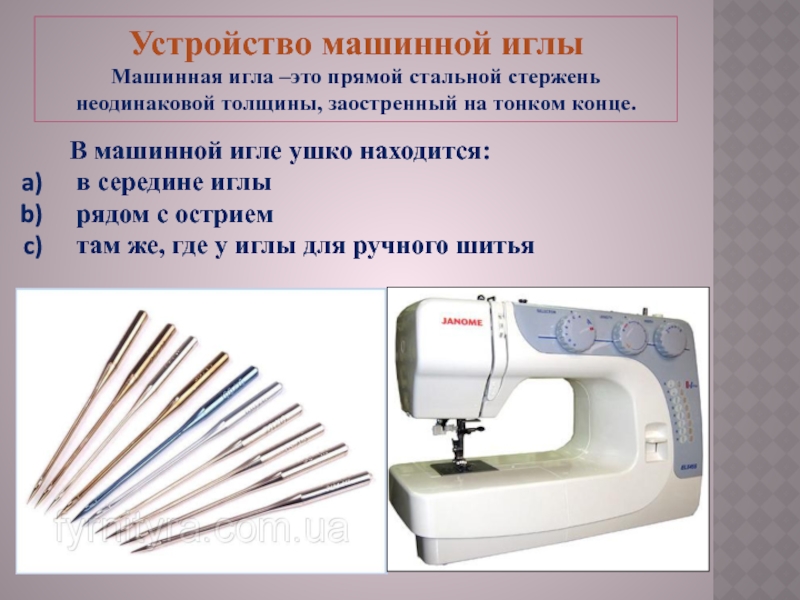

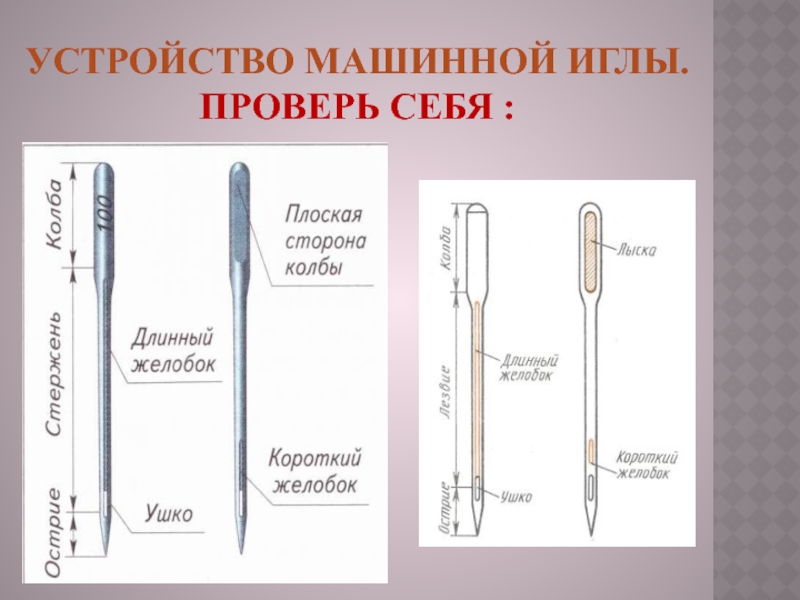

Устройство машинной иглы
Машинная игла –это прямой стальной стержень неодинаковой толщины, заостренный на тонком конце.

для закрепления иглы в муфте игловодителя машины. На выпуклой стороне колбы указывают номер машинной иглы.
Стержень с острием на конце. На стержне два желобка –длинный и короткий.
В длинном желобке размещается нитка во время прокола материала иглой. Желобок защищает нитку от перетирания.
Короткий желобок служит для образования петельки.
Острие служит для прокалывания ткани и является ее рабочей частью.
Выше ушко иглы – для вдевания верхней нитки.

иглы, обозначает ее толщину (диаметр) в сотых долях миллиметра или долях дюйма.
Чем больше значение цифры, которой маркируется игла, тем она толще.
Отдельные производители могут указывать сразу два значения, например 100/16 или 120/19.
Это означает, что размер иглы указан в двух единицах измерения: в миллиметрах и в дюймах.

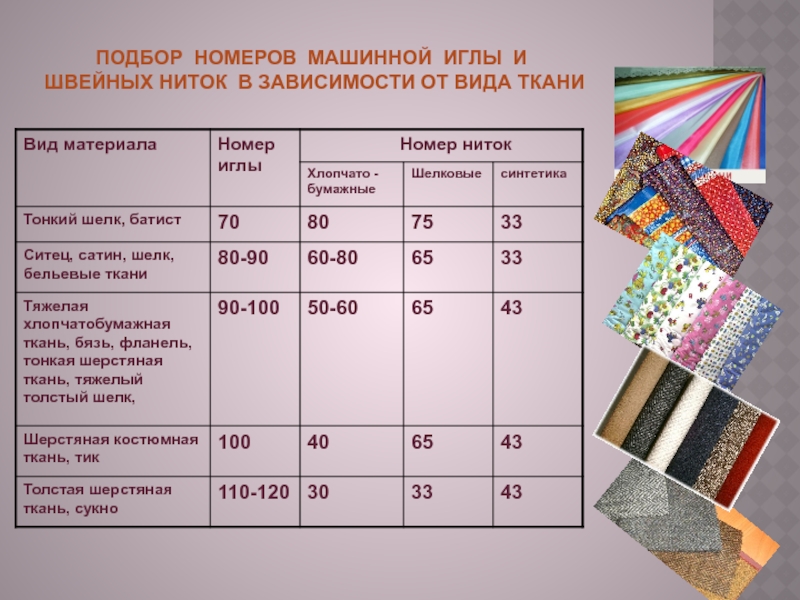

ВИДА ТКАНИ

челночного устройства:

У таких классов швейных машин как прямострочные машины, как правило, влево.

У машин зигзагообразной строчки — вперед.

крайнее верхнее положение.

Ослабить винт иглодержателя и удалить иглу.

желобок находился со стороны челночного устройства.
Закрепить винт иглодержателя.
Проверить установку иглы: поднять и опустить иглу в отверстие игольной пластины.

установкой.

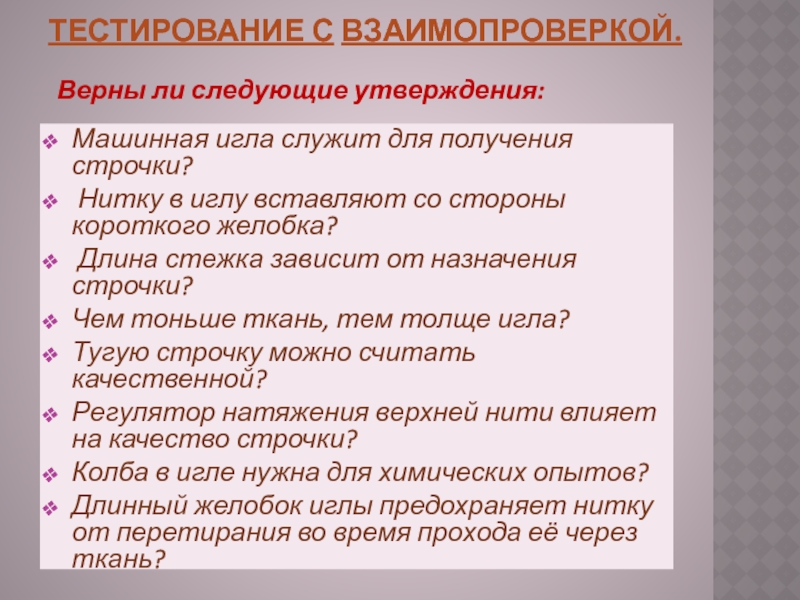

Верны ли следующие утверждения:

Машинная игла служит для получения строчки?
Нитку в иглу вставляют со стороны короткого желобка?
Длина стежка зависит от назначения строчки?
Чем тоньше ткань, тем толще игла?
Тугую строчку можно считать качественной?
Регулятор натяжения верхней нити влияет на качество строчки?
Колба в игле нужна для химических опытов?
Длинный желобок иглы предохраняет нитку от перетирания во время прохода её через ткань?

соблюдать осторожность.
Перед началом работы:
Убрать _______ под косынку.
Проверить, не осталось ли в изделии _______ или игл.
Проверить, нет ли посторонних ________ на платформе машины.
Во время работы:
Следить за правильным положением _____, чтобы не проколоть пальцы иглой.
Не наклоняться близко к ____________ и вращающимся частям машины.
Не производить чистку и ______ машины на рабочем ходу.
По окончании работы:
Отключить швейную машину от _____ и привести рабочее место в порядок.

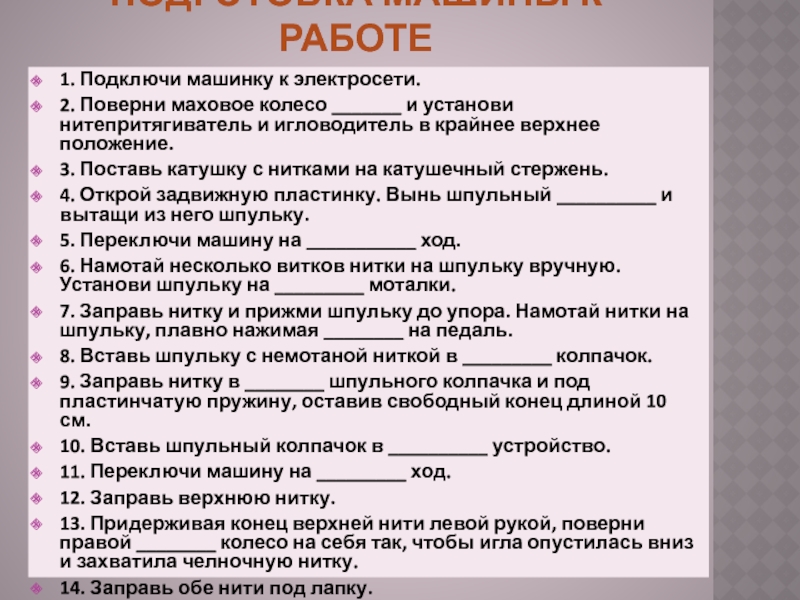

_______ и установи нитепритягиватель и игловодитель в крайнее верхнее положение.
3. Поставь катушку с нитками на катушечный стержень.
4. Открой задвижную пластинку. Вынь шпульный __________ и вытащи из него шпульку.
5. Переключи машину на ___________ ход.
6. Намотай несколько витков нитки на шпульку вручную. Установи шпульку на _________ моталки.
7. Заправь нитку и прижми шпульку до упора. Намотай нитки на шпульку, плавно нажимая ________ на педаль.
8. Вставь шпульку с немотаной ниткой в _________ колпачок.
9. Заправь нитку в ________ шпульного колпачка и под пластинчатую пружину, оставив свободный конец длиной 10 см.
10. Вставь шпульный колпачок в __________ устройство.
11. Переключи машину на _________ ход.
12. Заправь верхнюю нитку.
13. Придерживая конец верхней нити левой рукой, поверни правой ________ колесо на себя так, чтобы игла опустилась вниз и захватила челночную нитку.
14. Заправь обе нити под лапку.

цветными нитками.

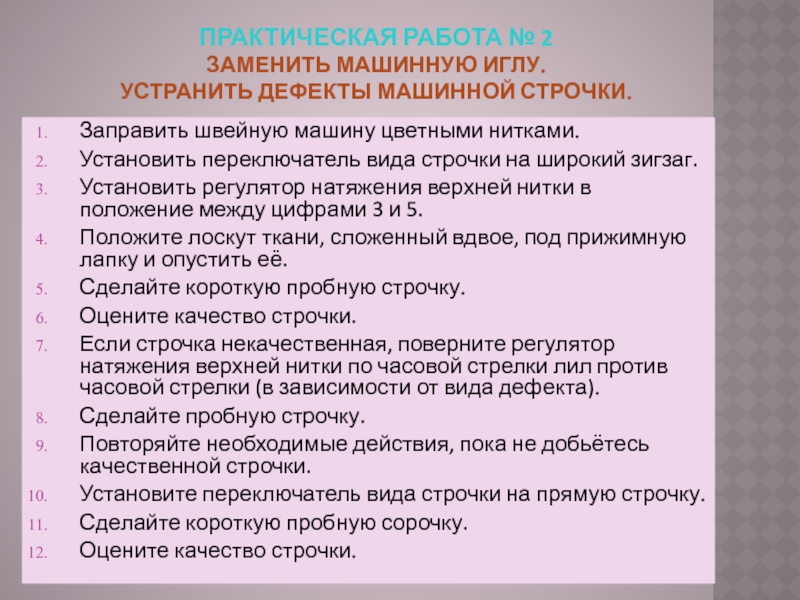

Установить переключатель вида строчки на широкий зигзаг.
Установить регулятор натяжения верхней нитки в положение между цифрами 3 и 5.
Положите лоскут ткани, сложенный вдвое, под прижимную лапку и опустить её.
Сделайте короткую пробную строчку.
Оцените качество строчки.
Если строчка некачественная, поверните регулятор натяжения верхней нитки по часовой стрелки лил против часовой стрелки (в зависимости от вида дефекта).
Сделайте пробную строчку.
Повторяйте необходимые действия, пока не добьётесь качественной строчки.
Установите переключатель вида строчки на прямую строчку.
Сделайте короткую пробную сорочку.
Оцените качество строчки.

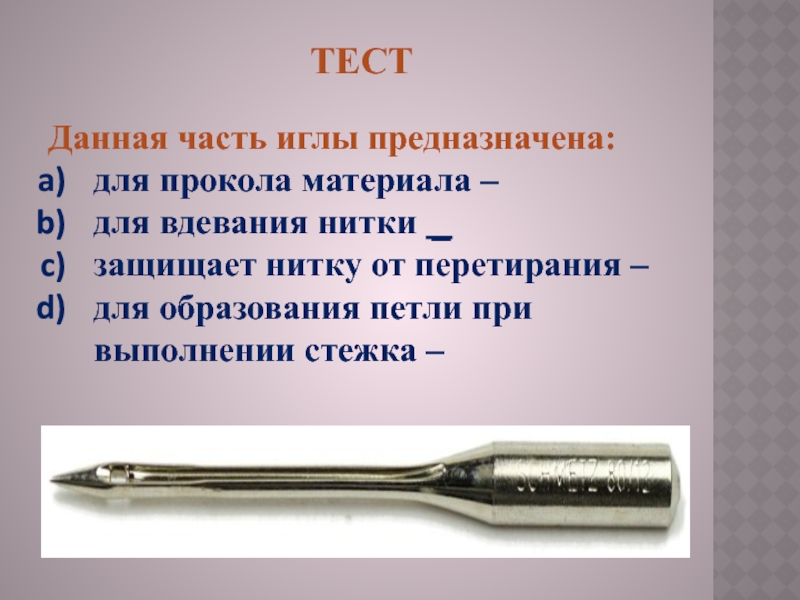

_
защищает нитку от перетирания –
для образования петли при выполнении стежка –

вдевания нитки – ушко
защищает нитку от перетирания – длинный желобок
для образования петли при выполнении стежка –
короткий желобок

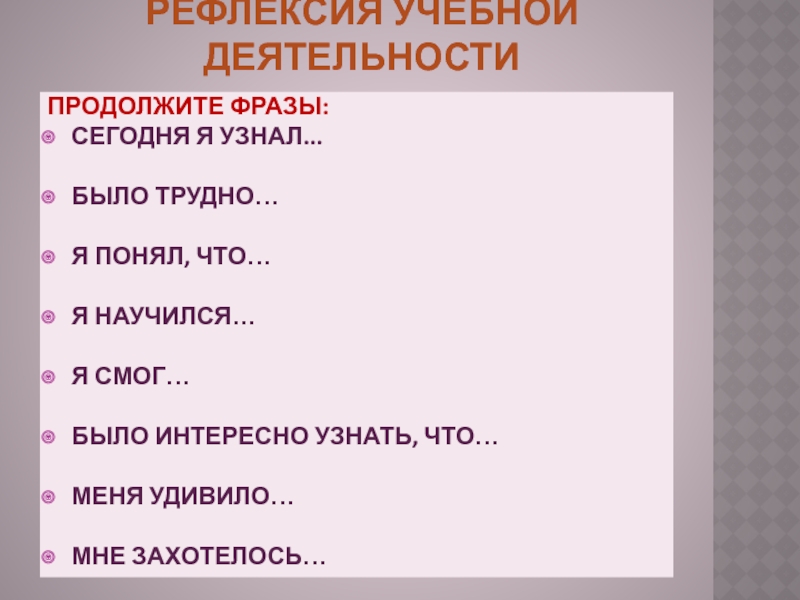

СМОГ…

БЫЛО ИНТЕРЕСНО УЗНАТЬ, ЧТО…

МЕНЯ УДИВИЛО…

МНЕ ЗАХОТЕЛОСЬ…

тетради.
Повторить правила безопасной работы на швейной машине.

Дополнительное задание

Разгадать кроссворд.
Подготовить рассказ об истории швейной машины, используя материалы сети Интернет.
Выполнить задание «Используй компьютер»

СПАСИБО ЗА УРОК!
