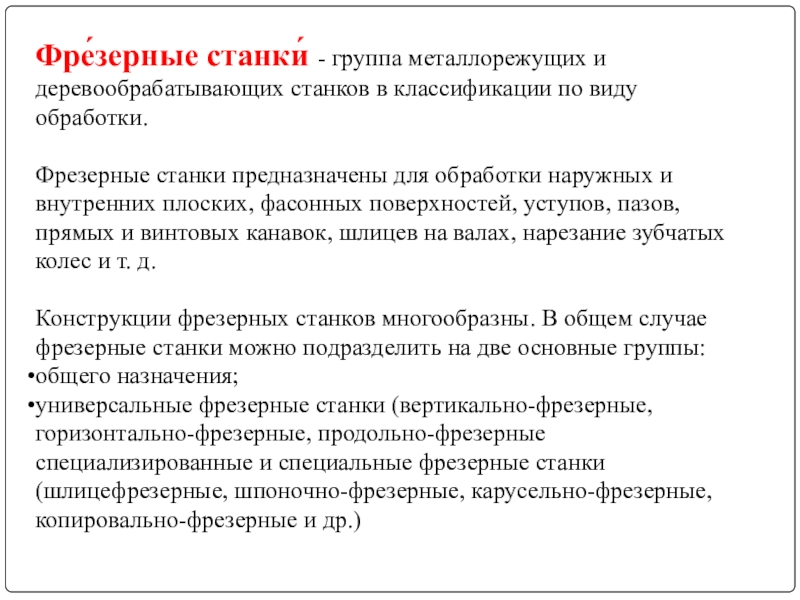

Фрезерные станки предназначены для обработки наружных и внутренних плоских, фасонных поверхностей, уступов, пазов, прямых и винтовых канавок, шлицев на валах, нарезание зубчатых колес и т. д.

Конструкции фрезерных станков многообразны. В общем случае фрезерные станки можно подразделить на две основные группы:
общего назначения;
универсальные фрезерные станки (вертикально-фрезерные, горизонтально-фрезерные, продольно-фрезерные специализированные и специальные фрезерные станки (шлицефрезерные, шпоночно-фрезерные, карусельно-фрезерные, копировально-фрезерные и др.)

самых распространённых подвидов оборудования для обработки различных металлических заготовок и деталей. Основной частью станка является фреза – режущий инструмент с несколькими лезвиями, закреплённый на шпинделе. В универсальных фрезерных станках шпиндель располагается под углом 90° к заготовке, однако другие модели (например, широкоуниверсальный станок) имеют дополнительную шпиндельную головку на выдвижной конструкции, позволяющей менять угол наклона фрезы.

кронштейне-консоли)
станки бесконсольные (стол перемешается на неподвижной станине
в продольном и поперечном
направлениях)
станки непрерывного действия (карусельные и барабанные)

а - станок универсальный консольный горизонтально-фрезерный
б - станок широкоуниверсальный консольный горизонтально-фрезерный
в - станок широкоуниверсальный бесконсольно-фрезерный
г - станок консольный вертикально-фрезерный
д - станок бесконсольный вертикально-фрезерный
е - станок бесконсольный горизонтально-фрезерный
ж - станок продольно-фрезерный
з - станок карусельно-фрезерный
и - станок барабанно-фрезерный

применяемых для фрезерных работ.

Название консольно-фрезерные станки получили от консольного кронштейна (консоли), который перемещается по вертикальным направляющим станины станка и служит опорой для горизонтальных перемещений стола.

Универсальный консольно-фрезерный станок имеет горизонтальный шпиндель 2 и выдвижной хобот 1, на который устанавливают серьгу 3, поддерживающую оправку с фрезой, консоль 4 перемещается вертикально по направляющей стойки 5. На консоли расположены салазки 6 и поворотный стол 7

Консольно-фрезерные станки горизонтальные и вертикальные

2. Стол может перемещаться перпендикулярно к оси шпинделя в горизонтальном и вертикальном направлениях. В отличие от Универсального консольного фрезерного станка рабочий стол не поворачивается вокруг вертикальной оси.












Широкоуниверсальный консольно-фрезерный станок (рис. б, в) помимо горизонтального шпинделя имеет шпиндельную головку 1, которая может поворачиваться на хоботе в двух взаимно перпендикулярных направлениях, благодаря чему шпиндель с фрезой можно устанавливать под любым углом к плоскости стола и к обрабатываемой заготовке. На головке 1 монтируют накладную головку 2, предназначенную для сверления, рассверливания, зенкерования, растачивания и фрезерования.

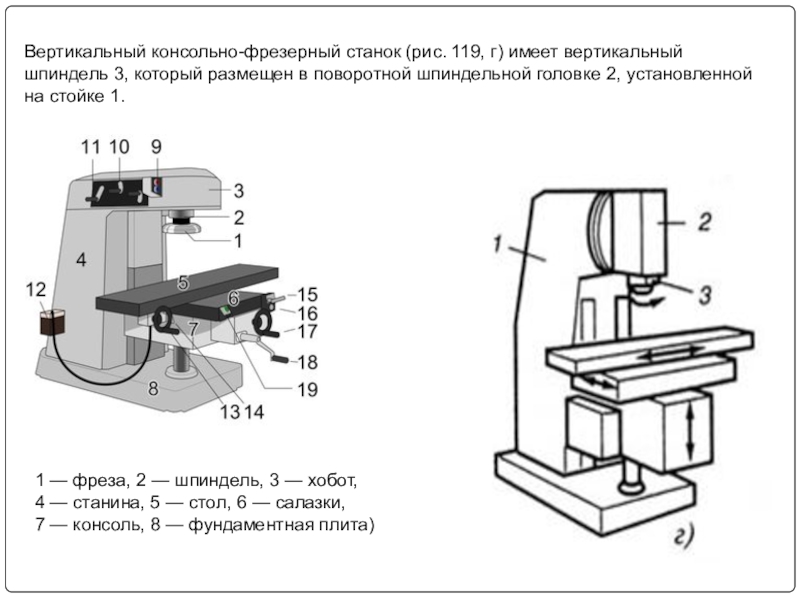

размещен в поворотной шпиндельной головке 2, установленной на стойке 1.

1 — фреза, 2 — шпиндель, 3 — хобот,
4 — станина, 5 — стол, 6 — салазки,
7 — консоль, 8 — фундаментная плита)

имеют салазки 2 и стол 3, которые перемещаются по направляющим станины 1. Шпиндельная головка 5 перемещается вертикально по направляющим стойки 6. Шпиндель 4 имеет вертикальные осевые перемещения при установке фрезы. Стол перемещается только в продольном и поперечном направлениях.

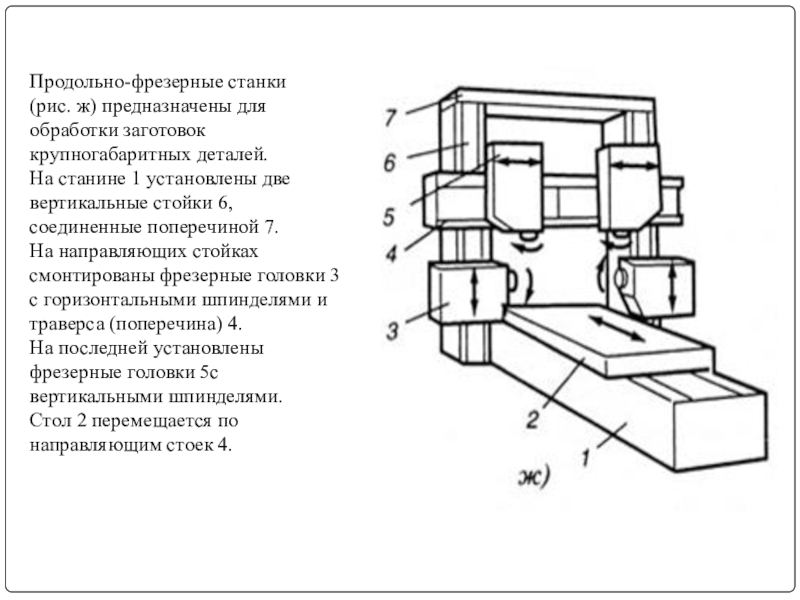

станине 1 установлены две вертикальные стойки 6, соединенные поперечиной 7.
На направляющих стойках смонтированы фрезерные головки 3 с горизонтальными шпинделями и траверса (поперечина) 4.
На последней установлены фрезерные головки 5с вертикальными шпинделями.
Стол 2 перемещается по направляющим стоек 4.

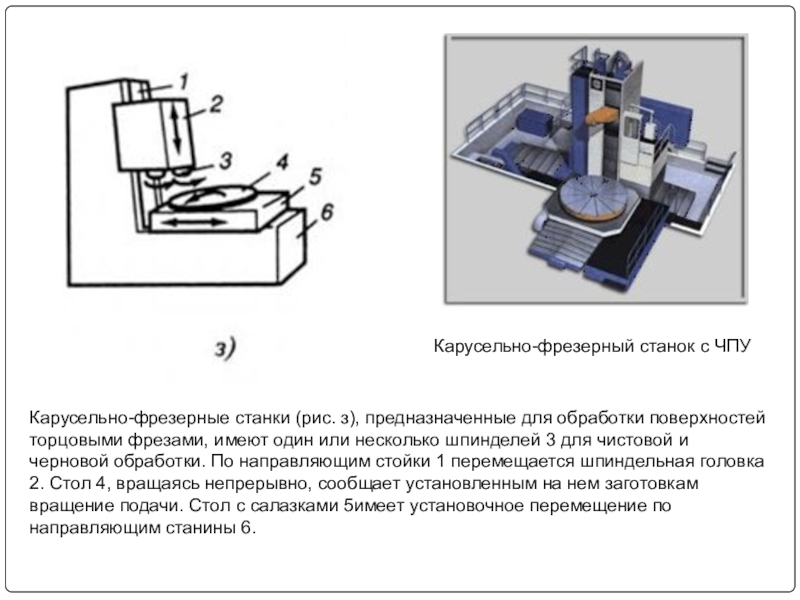

один или несколько шпинделей 3 для чистовой и черновой обработки. По направляющим стойки 1 перемещается шпиндельная головка 2. Стол 4, вращаясь непрерывно, сообщает установленным на нем заготовкам вращение подачи. Стол с салазками 5имеет установочное перемещение по направляющим станины 6.

Карусельно-фрезерный станок с ЧПУ

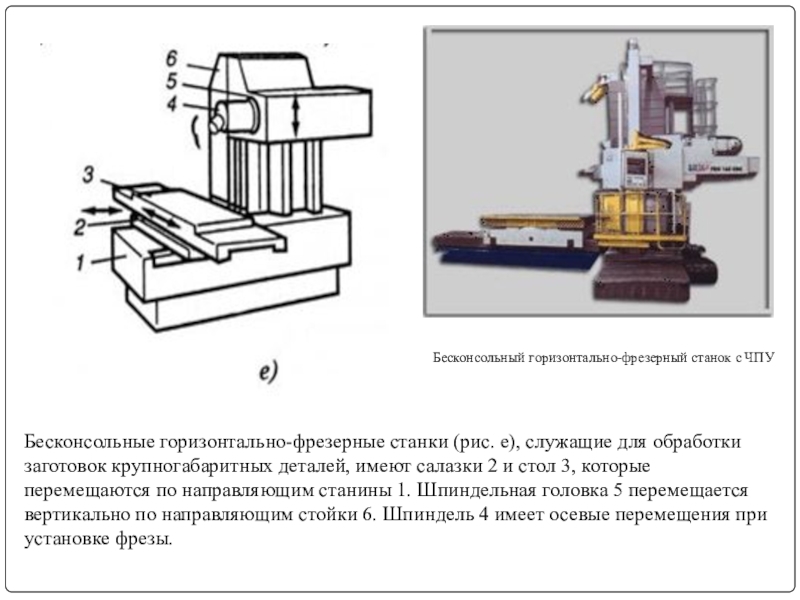

имеют салазки 2 и стол 3, которые перемещаются по направляющим станины 1. Шпиндельная головка 5 перемещается вертикально по направляющим стойки 6. Шпиндель 4 имеет осевые перемещения при установке фрезы.

Бесконсольный горизонтально-фрезерный станок с ЧПУ

устанавливают на вращающемся барабане 2, имеющем движение подачи. Фрезерные головки 3 (для черновой обработки) и 1 (для чистовой обработки) перемещаются по направляющим стоек 4.

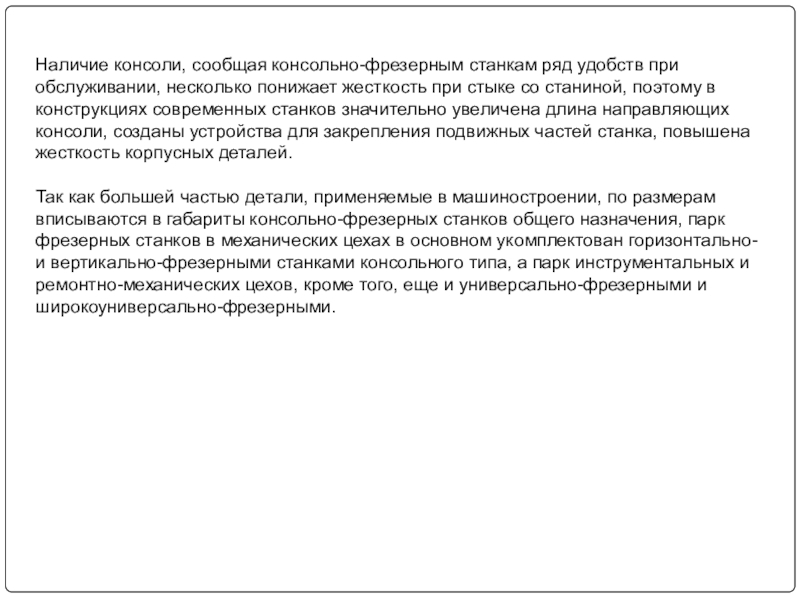

жесткость при стыке со станиной, поэтому в конструкциях современных станков значительно увеличена длина направляющих консоли, созданы устройства для закрепления подвижных частей станка, повышена жесткость корпусных деталей.

Так как большей частью детали, применяемые в машиностроении, по размерам вписываются в габариты консольно-фрезерных станков общего назначения, парк фрезерных станков в механических цехах в основном укомплектован горизонтально- и вертикально-фрезерными станками консольного типа, а парк инструментальных и ремонтно-механических цехов, кроме того, еще и универсально-фрезерными и широкоуниверсально-фрезерными.

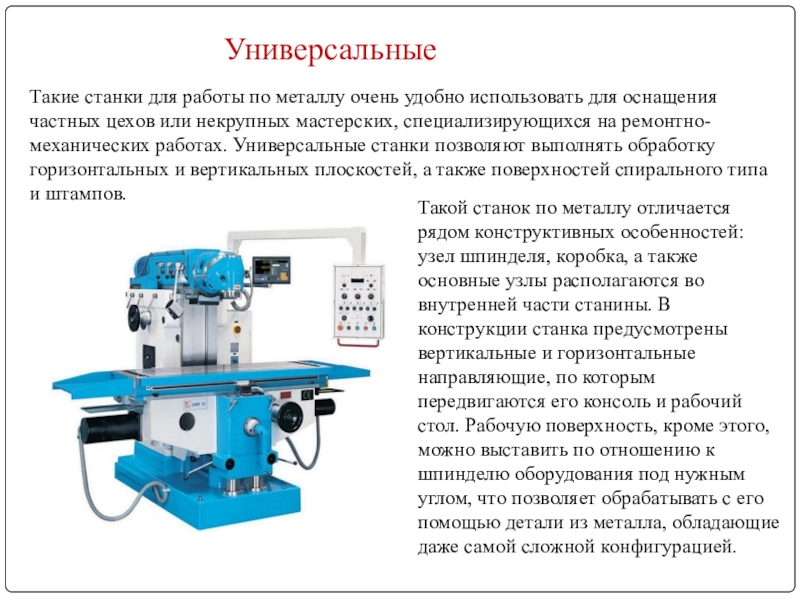

частных цехов или некрупных мастерских, специализирующихся на ремонтно-механических работах. Универсальные станки позволяют выполнять обработку горизонтальных и вертикальных плоскостей, а также поверхностей спирального типа и штампов.

Такой станок по металлу отличается рядом конструктивных особенностей: узел шпинделя, коробка, а также основные узлы располагаются во внутренней части станины. В конструкции станка предусмотрены вертикальные и горизонтальные направляющие, по которым передвигаются его консоль и рабочий стол. Рабочую поверхность, кроме этого, можно выставить по отношению к шпинделю оборудования под нужным углом, что позволяет обрабатывать с его помощью детали из металла, обладающие даже самой сложной конфигурацией.

лучших среди широкоуниверсальных фрезерных станков на российском станочном рынке. Они являются станками с самой жёсткой и надёжной конструкцией среди всех производителей на сегодняшний день.

заготовки с разных сторон, что очень важно в инструментальном, ремонтном и опытном производствах, где установка, выверка и закрепление заготовки занимают много времени и требуют высокой квалификации рабочего.

Дополнительная фрезерная головка

В отличие от горизонтального фрезерного станка, универсальный фрезерный станок имеет дополнительную фрезерную головку, смонтированную на выдвижном хоботе, которую можно поворачивать под любым углом в двух взаимно перпендикулярных плоскостях. Возможна раздельная и одновременная работа обоими шпинделями. Для большей универсальности станка на поворотной головке монтируют накладную фрезерную головку, которая позволяет обработать на станке детали сложной формы не только фрезерованием, но и сверлением, зенкерованием, растачиванием и т.д. Широкая универсальность станка позволяет использовать его в экспериментальных и инструментальных цехах для производства кондукторов, зажимных приспособлений всех типов, инструментов, штампов, пресс-форм и других деталей.

из металлов, древесины и других материалов в виде тел вращения. На токарных станках выполняют черновое и чистовое точение цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку и обработку торцов, сверление, зенкерование и развёртывание отверстий и т. д. Заготовка получает вращение от шпинделя, резец — режущий инструмент — перемещается вместе с салазками суппорта от ходового вала или ходового винта, получающих вращение от механизма подачи.

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Вертикальные предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины.

стандартных станков – автоматизация управления скоростью фрезы и перемещением стола в процессе обработки детали. На предприятиях, осуществляющий серийных выпуск деталей со сложной криволинейной поверхностью (лопасти воздушных винтов, лопатки самолётных турбин) используются станки ЧПУ со шпинделем на отдельных салазках, позволяющих режущему инструменту самостоятельно двигаться вертикально и вокруг своей оси.

Отдельный класс также представляют собой копировальные фрезерные станки с ЧПУ, которые задействуются для обработки деталей сложной конфигурации (матриц для штамповки листовых изделий из металла, форм для литья и др.). Подобные модели оборудованы специальным щупом-индикатором, который изучает фигурный профиль детали-образца и передаёт полученные данные через рабочую фрезу для создания аналогичного изделия.
