Презентация, доклад по технологии для 7 класса на тему:Чертежи де-талей, изготовляемых на токарном и фрезерном станках.

Васильевич
МБОУ гимназия № 30 города Ставрополя

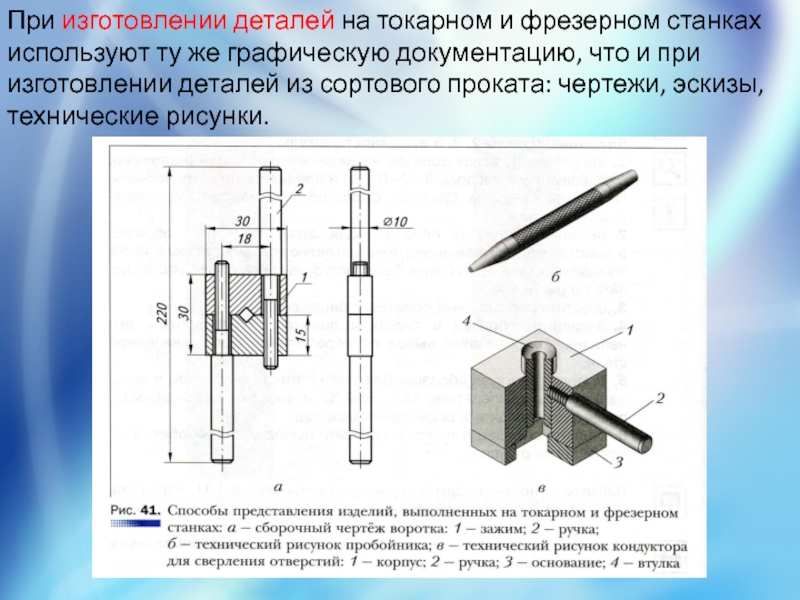

графическую документацию, что и при изготовлении деталей из сортового проката: чертежи, эскизы, технические рисунки.

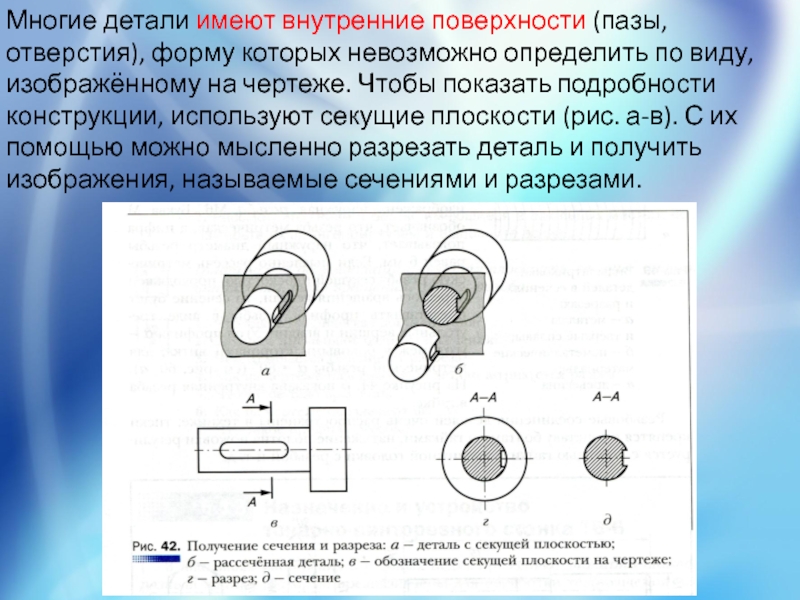

по виду, изображённому на чертеже. Чтобы показать подробности конструкции, используют секущие плоскости (рис. а-в). С их помощью можно мысленно разрезать деталь и получить изображения, называемые сечениями и разрезами.

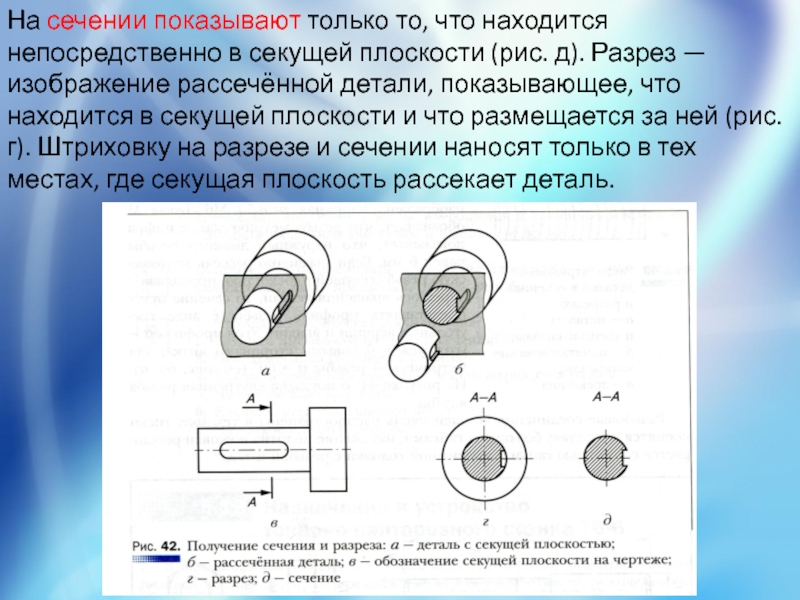

(рис. д). Разрез — изображение рассечённой детали, показывающее, что находится в секущей плоскости и что размещается за ней (рис. г). Штриховку на разрезе и сечении наносят только в тех местах, где секущая плоскость рассекает деталь.

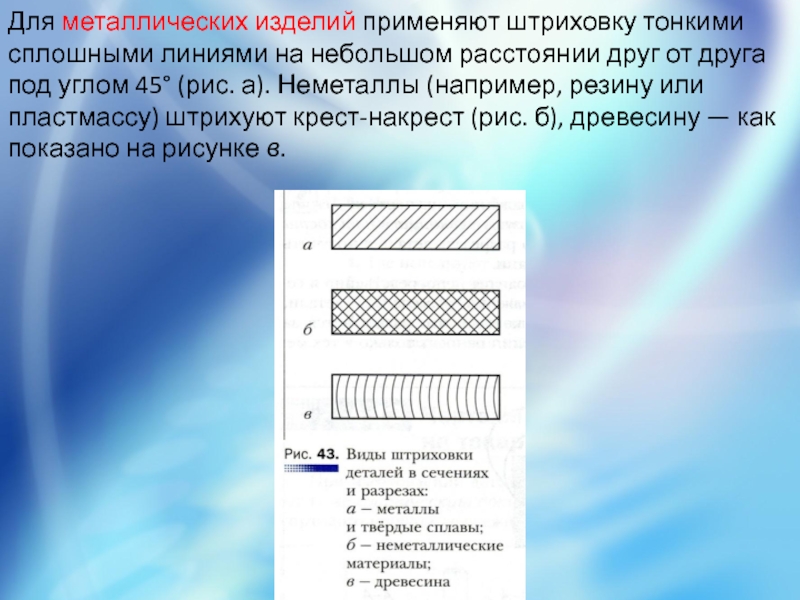

друг от друга под углом 45° (рис. а). Неметаллы (например, резину или пластмассу) штрихуют крест-накрест (рис. б), древесину — как показано на рисунке в.

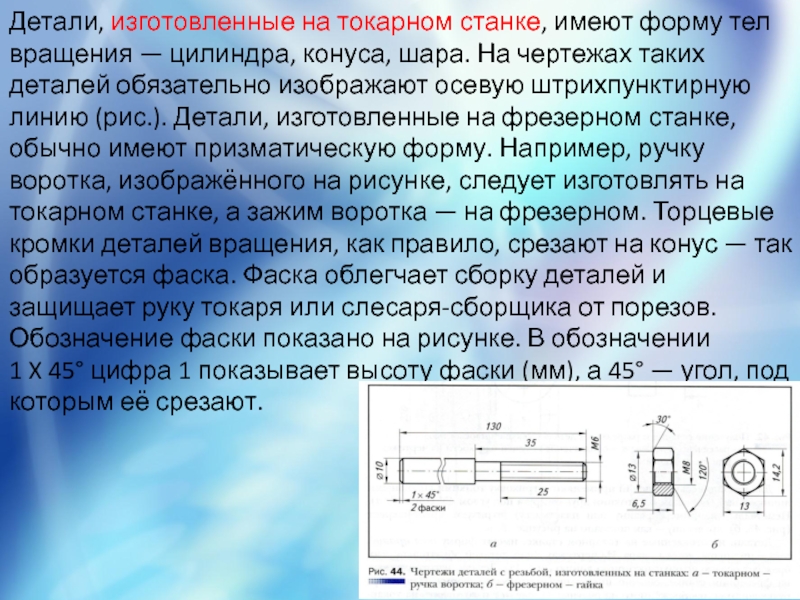

конуса, шара. На чертежах таких деталей обязательно изображают осевую штрихпунктирную линию (рис.). Детали, изготовленные на фрезерном станке, обычно имеют призматическую форму. Например, ручку воротка, изображённого на рисунке, следует изготовлять на токарном станке, а зажим воротка — на фрезерном. Торцевые кромки деталей вращения, как правило, срезают на конус — так образуется фаска. Фаска облегчает сборку деталей и защищает руку токаря или слесаря-сборщика от порезов. Обозначение фаски показано на рисунке. В обозначении 1 X 45° цифра 1 показывает высоту фаски (мм), а 45° — угол, под которым её срезают.

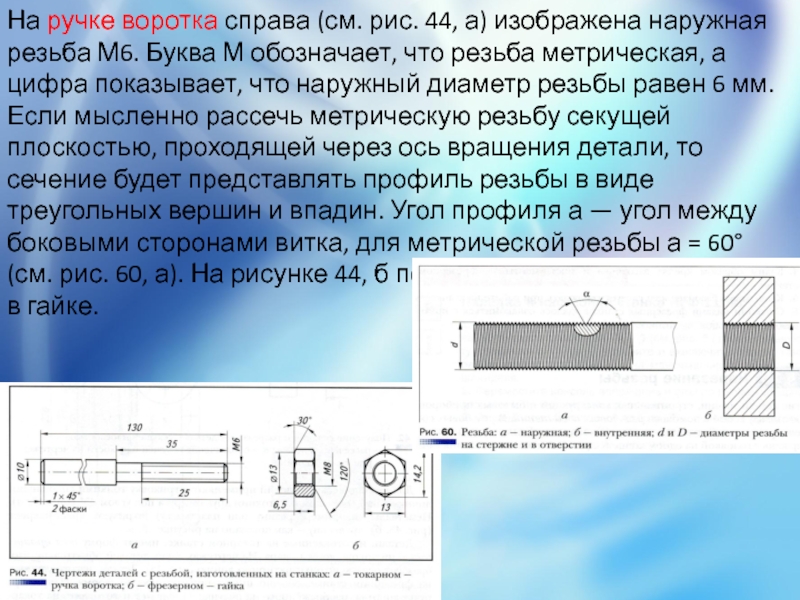

М6. Буква М обозначает, что резьба метрическая, а цифра показывает, что наружный диаметр резьбы равен 6 мм. Если мысленно рассечь метрическую резьбу секущей плоскостью, проходящей через ось вращения детали, то сечение будет представлять профиль резьбы в виде треугольных вершин и впадин. Угол профиля а — угол между боковыми сторонами витка, для метрической резьбы а = 60° (см. рис. 60, а). На рисунке 44, б показана внутренняя резьба
в гайке.

болтами и гайками, натяжение полотна ножовки регулируется с помощью гайки и подвижной головки с резьбой и т. д.
