Презентация, доклад по технологическому воспитанию на тему Чертёжный шрифт
Содержание
- 1. Презентация по технологическому воспитанию на тему Чертёжный шрифт
- 2. Первый стандарт, с которым вы познакомитесь, устанавливает
- 3. Пример построения буквы.Ширина большинства прописных букв (q)
- 4. Высота большинства строчных букв (с) равна 0,7h

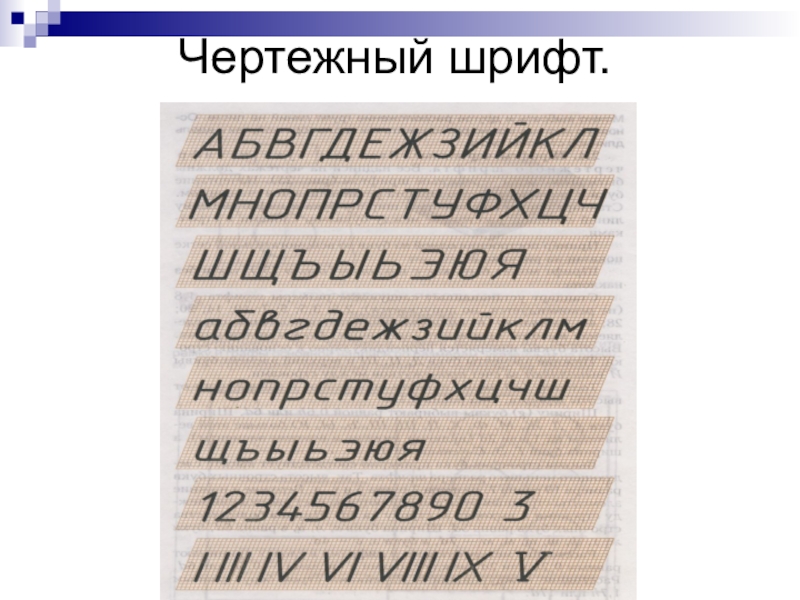

- 5. Чертежный шрифт.
- 6. Начертание прописных букв.Буквы, состоящие из горизонтальных и
- 7. Начертание строчных букв.Буквы, отличающиеся от начертания прописных букв.
- 8. Слайд 8
- 9. Чертежный шрифт.
Первый стандарт, с которым вы познакомитесь, устанавливает правила начертания букв, цифр чертежного шрифта, а также условных знаков, используемых на чертежах. Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Слайд 2Первый стандарт, с которым вы познакомитесь, устанавливает правила начертания букв, цифр
чертежного шрифта, а также условных знаков, используемых на чертежах.
Стандарт устанавливает десять размеров шрифта:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы.
Шрифт может быть выполнен как с наклоном в 75°, так и без наклона.
Стандарт устанавливает десять размеров шрифта:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы.
Шрифт может быть выполнен как с наклоном в 75°, так и без наклона.
Слайд 3Пример построения буквы.
Ширина большинства прописных букв (q) равна 0,6h или 6d
h – Высота буквы
Высота прописной буквы (h) равна размеру шрифта
Толщину линии шрифта (d) выбирают равной 0,1 h
Слайд 4Высота большинства строчных
букв (с) равна 0,7h
Например, для шрифта №
10
высота строчной буквы будет равна 7 мм
высота строчной буквы будет равна 7 мм
Слайд 6Начертание прописных букв.
Буквы, состоящие из горизонтальных и вертикальных элементов.
Буквы, состоящие из
вертикальных, горизонтальных и наклонных элементов.
Буквы, состоящие из прямолинейных и криволинейных элементов.
