машины-двигателя к машине-орудию, как правило, с преобразованием скоростей, моментов, а иногда — с преобразованием видов и законов движения.

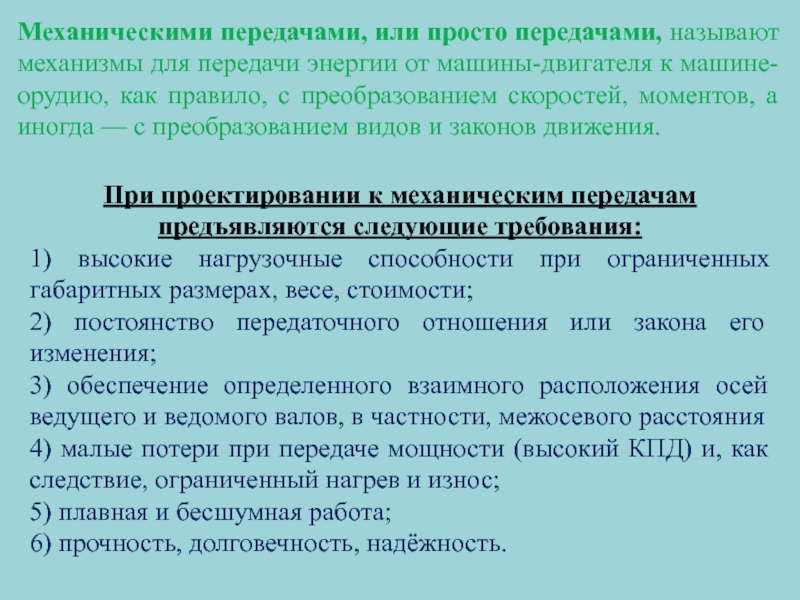

При проектировании к механическим передачам предъявляются следующие требования:
1) высокие нагрузочные способности при ограниченных габаритных размерах, весе, стоимости;
2) постоянство передаточного отношения или закона его изменения;
3) обеспечение определенного взаимного расположения осей ведущего и ведомого валов, в частности, межосевого расстояния
4) малые потери при передаче мощности (высокий КПД) и, как следствие, ограниченный нагрев и износ;
5) плавная и бесшумная работа;
6) прочность, долговечность, надёжность.

— рис.1, а и ременная — рис.2, а);
зацеплением (зубчатые — рис.1, б, червячные — рис.1, в; цеп­ные — рис.2, б; передачи винт-гайка — рис.1, г, д);

По способу соединения деталей:
- передачи с непосредственным контактом тел вращения (фрикционные, зубчатые, червячные, передачи винт-гайка — см. рис.1);
- передачи с гибкой связью (ременная, цепная — см. рис.2).

Рис. 2

Рис. 1

б)

ведомом Р2 валах (в кВт);
угловая скорость ведущего и ведомого валов (в рад/с).

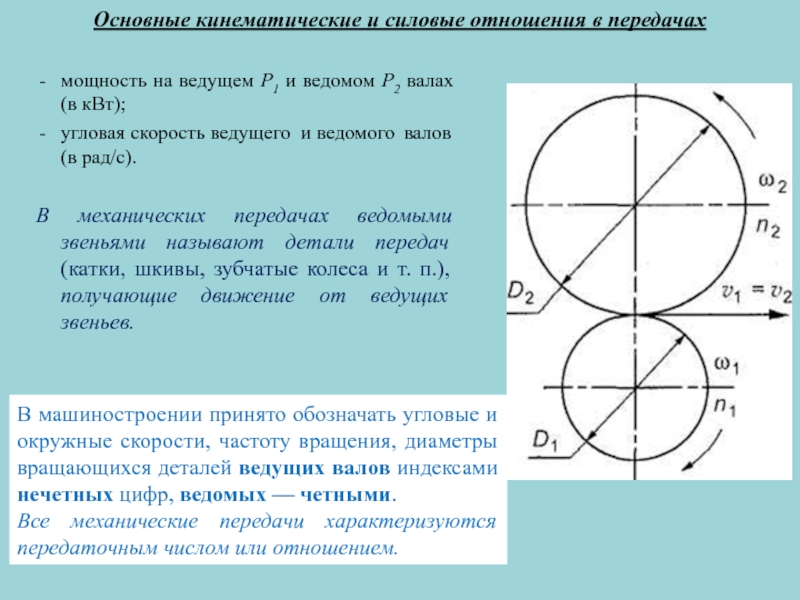

В механических передачах ведомыми звеньями называют детали пере­дач (катки, шкивы, зубчатые колеса и т. п.), получающие движение от веду­щих звеньев.

В машиностроении принято обозначать угловые и окружные скорости, частоту вращения, диаметры вращающихся деталей ведущих валов индексами нечетных цифр, ведомых — четными.
Все механические передачи характеризуются передаточным числом или отношением.

зацеплением;
б — цилиндрические передачи с внутренним зацеплением;
в — передача шестерня—рейка;
г — конические зубчатые передачи с пересекающимися осями валов;
д — гипоидная передача;
е — передачи зубчатые цилиндрические со скрещивающимися валами

б — цепная передача;
в — передача винт-гайка;
г — ременная передача

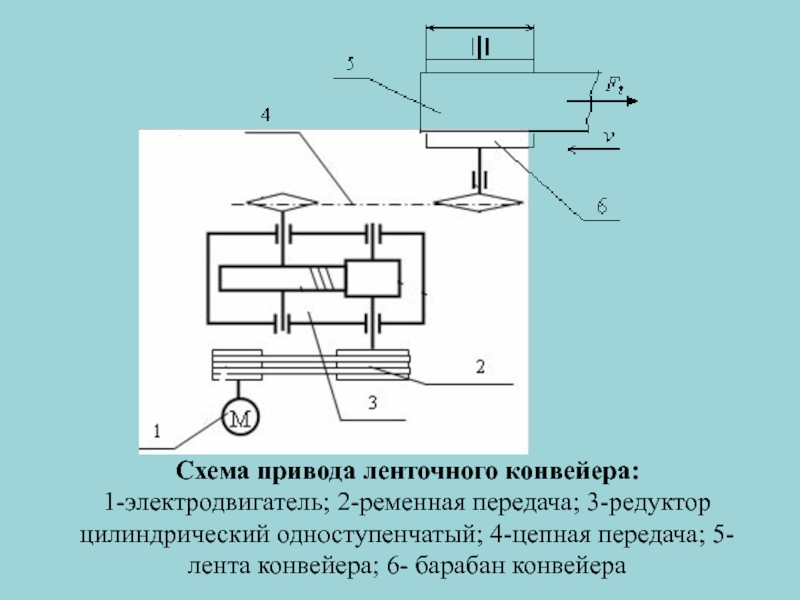

передача; 5-лента конвейера; 6- барабан конвейера

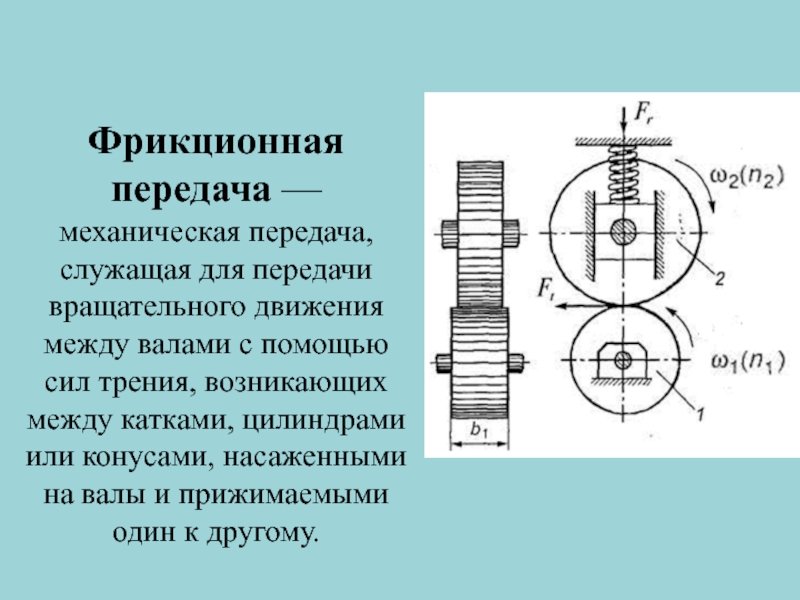

валами с помощью сил трения, возникающих между катками, цилиндрами или конусами, насаженными на валы и при­жимаемыми один к другому.

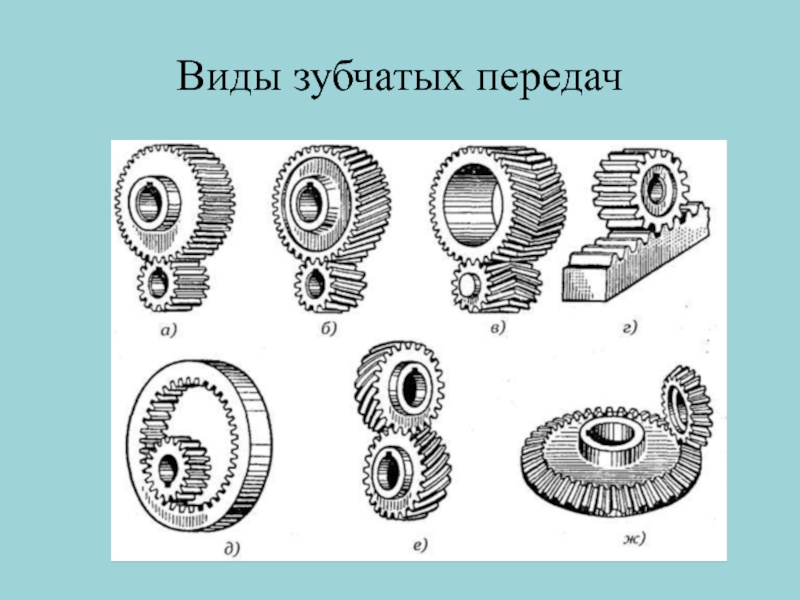

из двух зубчатых колес или из зубчатого колеса и рейки

осями;
со скрещивающимися осями.

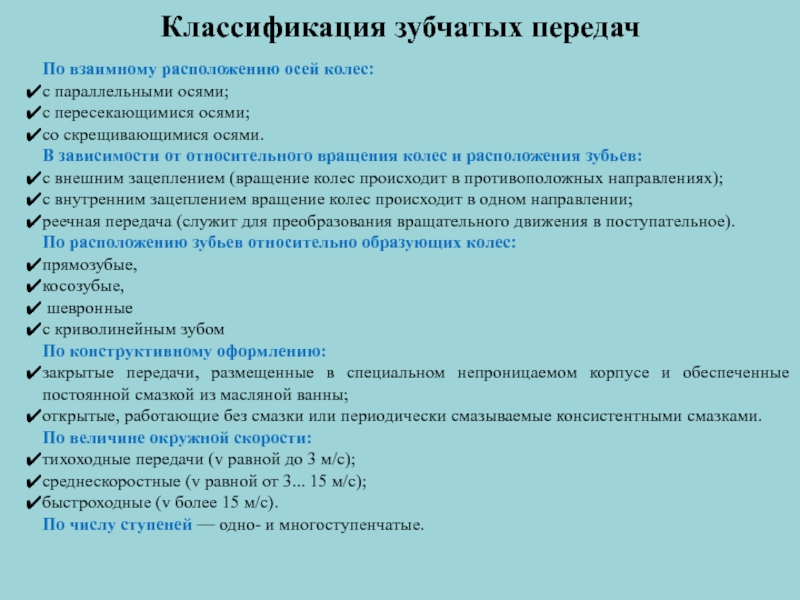

В зависимости от относительного вращения колес и расположения зубьев:
с внешним зацеплением (вращение колес происходит в противоположных направлениях);
с внутренним зацеплением вращение колес происходит в одном направлении;
реечная передача (служит для преобразования вращательного движения в поступательное).
По расположению зубьев относительно образующих колес:
прямо­зубые,
косозубые,
шевронные
с криволинейным зубом
По конструктивному оформлению:
закрытые передачи, размещенные в специальном непроницаемом корпусе и обеспеченные постоянной смазкой из масляной ванны;
открытые, работающие без смазки или периодически смазываемые консистентными смазками.
По величине окружной скорости:
тихоходные передачи (v равной до 3 м/с);
среднескоростные (v равной от 3... 15 м/с);
быстроходные (v более 15 м/с).
По числу ступеней — одно- и многоступенчатые.

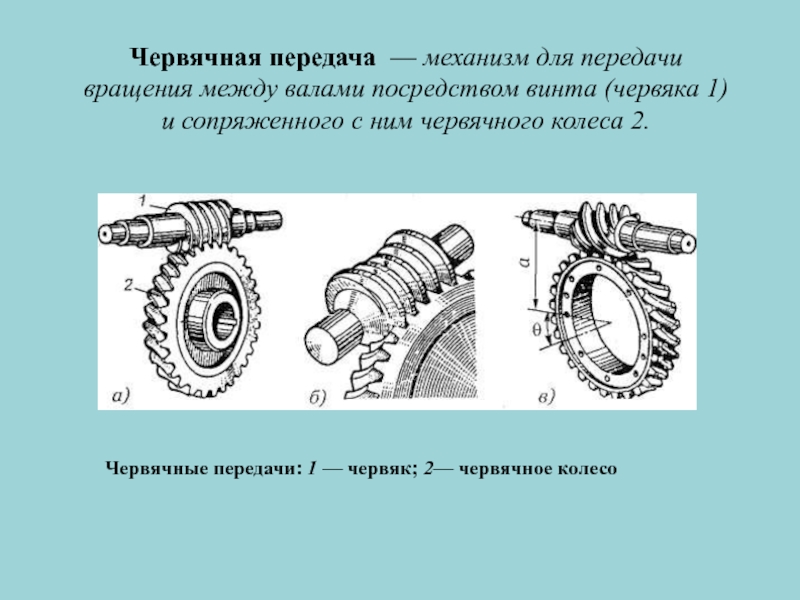

(червяка 1) и сопряженного с ним червячного колеса 2.

Червячные передачи: 1 — червяк; 2— червячное колесо

пе­редачи бывают с правым (предпочтительнее для применения) и левым направлением линии витка.
2) В зависимости от расположения червяка относительно колеса передачи бывают с нижним, верхним и боковым червя­ками. Расположение червяка определяет общая компоновка изделия и принятый способ смазывания зацепления.
3) В зависимости от формы профиля витка различают:
- архимедов червяк (ZA) — цилиндрический червяк, торцовый профиль витка которого является архимедовой спиралью. Этот чер­вяк подобен винту с трапецеидальной резьбой;
- эвольвентный червяк (ZI); имеет эвольвентный профиль витка в его торцовом сечении;
конволютный червяк (ZN); торцовый профиль витка является удлиненной или укороченной эвольвентой.

обладать повышенной износостойкостью и пони­женной склонностью к заеданию. Обычно это разнородные материалы.

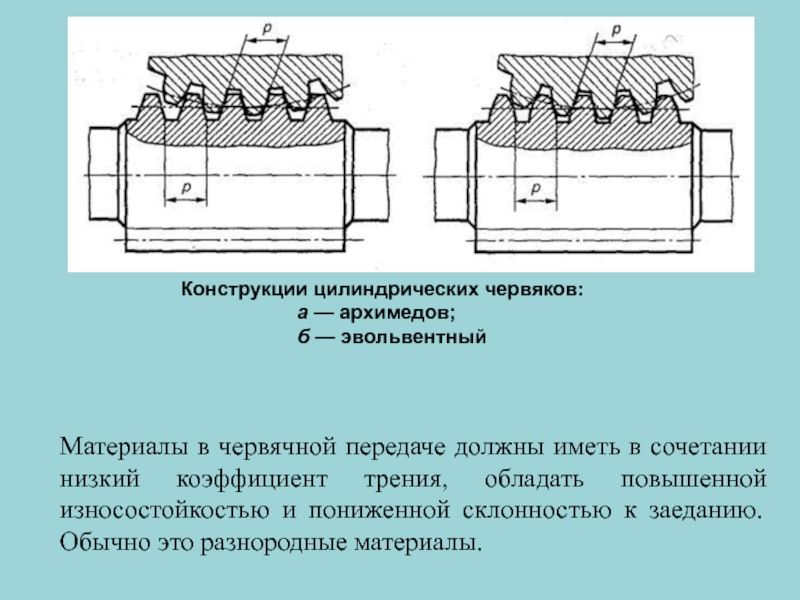

Конструкции цилиндрических червяков:
а — архимедов;
б — эвольвентный

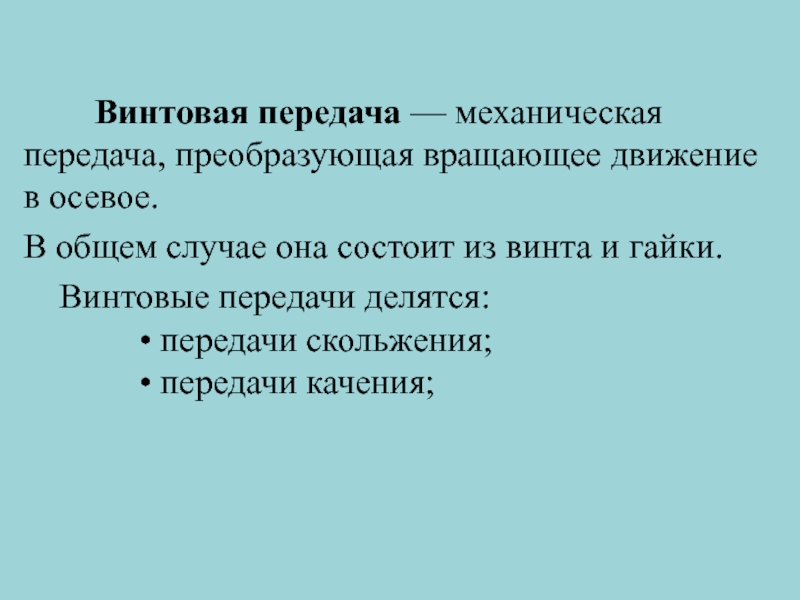

движение в осевое.
В общем случае она состоит из винта и гайки.
Винтовые передачи делятся: • передачи скольжения; • передачи качения;

применяться для передачи движения между валами, находящимися на значительном расстоянии один от другого. Она состоит (рис.1) из двух шкивов (ведущего, ведомого) и охватывающего их ремня.

(рис., б);
- круглоременные (рис.в);
- с зубчатыми ремнями (рис. д);
- с поликлиновыми ремнями (рис. г).

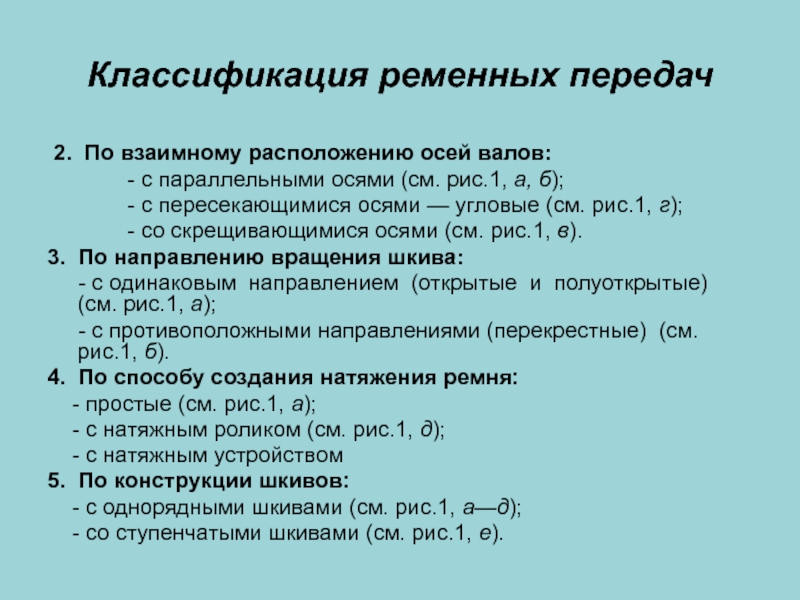

осями (см. рис.1, а, б);
- с пересекающимися осями — угловые (см. рис.1, г);
- со скрещивающимися осями (см. рис.1, в).
3. По направлению вращения шкива:
- с одинаковым направлением (открытые и полуоткрытые) (см. рис.1, а);
- с противоположными направлениями (перекрестные) (см. рис.1, б).
4. По способу создания натяжения ремня:
- простые (см. рис.1, а);
- с натяжным роликом (см. рис.1, д);
- с натяжным устройством
5. По конструкции шкивов:
- с однорядными шкивами (см. рис.1, а—д);
- со ступенчатыми шкивами (см. рис.1, е).

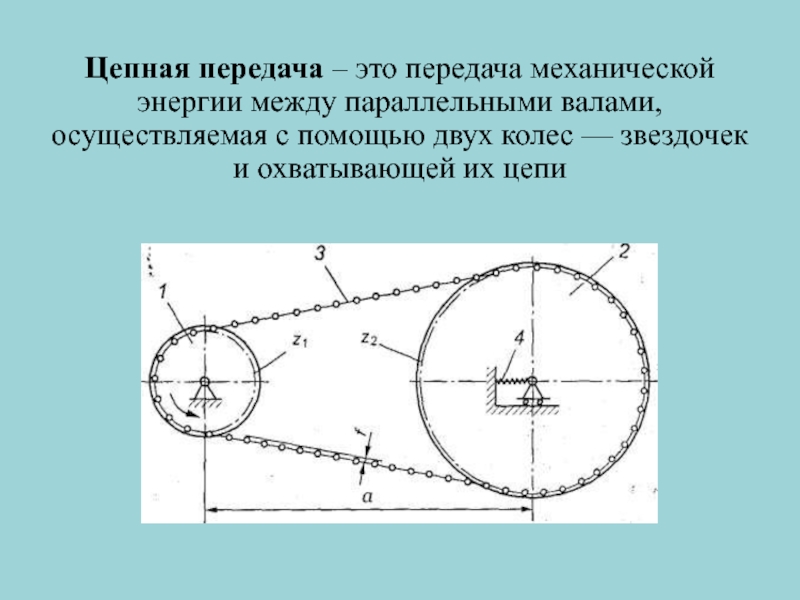

с помощью двух колес — звездочек и охватывающей их цепи

роликовые цепи делят на однорядные и многорядные (например, двухрядные).
По числу ведомых звездочек:
нормальные двухзвенные;
специальные — многозвенные.
По расположению звездочек:
горизонтальные;
наклон­ные;
вертикальные.

По способу регулирования провисания цепи:
натяжным устройст­вом;
с натяжной звездочкой .
По конструктивному исполнению: открытые, закрытые.

длительный путь развития и совершенствования и имеют сейчас очень широкое распространение. Грамотная эксплуатация механических передач требует знания основ и особенностей их проектирования и методов расчетов.
